Co zawiera wersja AVT1729 B?
AVT1729 B to zestaw KIT z płytką PCB oraz elementami do montażu przedwzmacniacza mono sterowanego napięciowo.

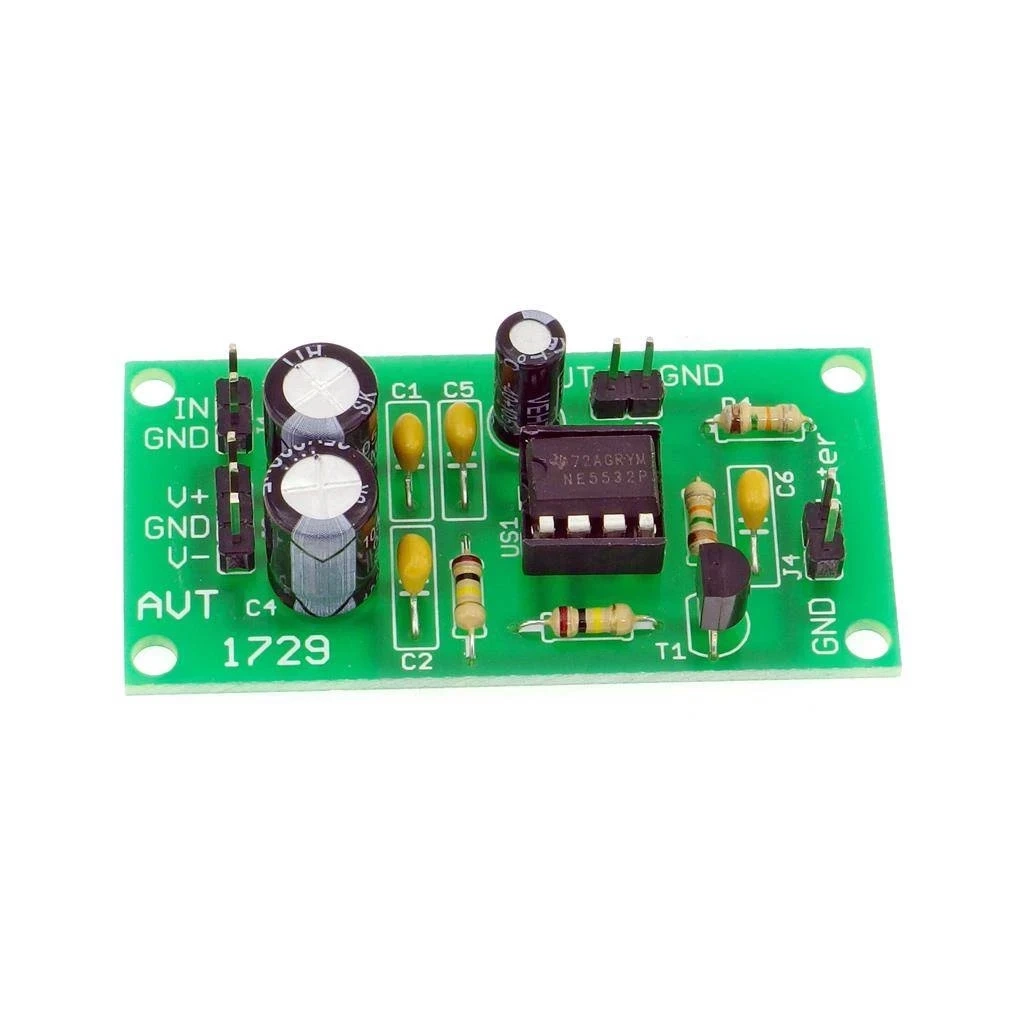

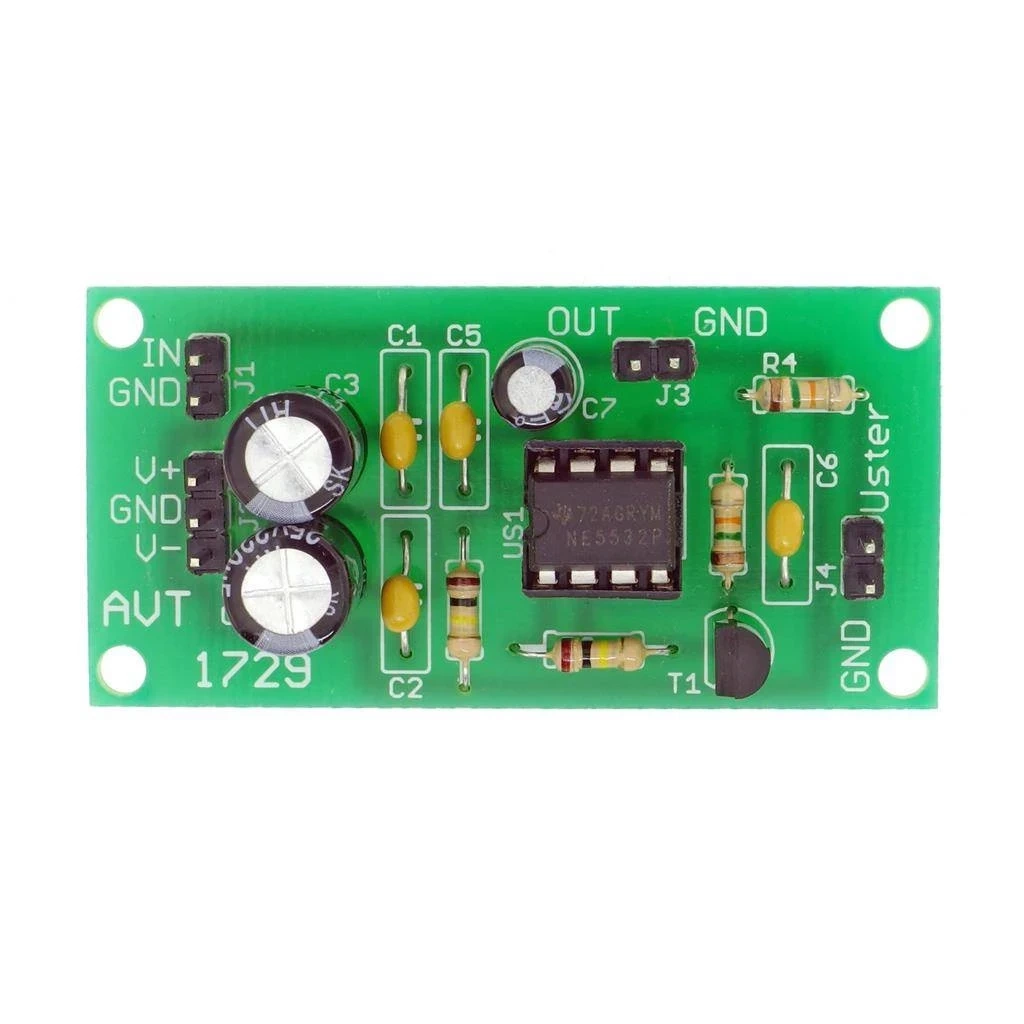

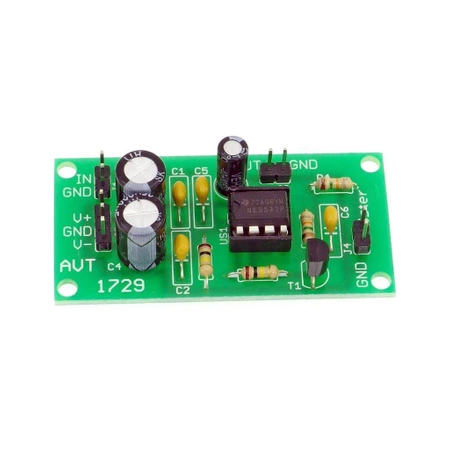

Przedwzmacniacz mono sterowany napięciowo - KIT AVT 1729
- Przedwzmacniacz mono sterowany napięciowo AVT1729 z układem NE5532, tranzystorem BF245C, wejściem sterującym Uster i zasilaniem symetrycznym ±12 V. Wersja B to KIT z płytką PCB i elementami do lutowania.
Przedwzmacniacz mono sterowany napięciowo – zestaw KIT AVT1729
Zestaw elementów do budowy przedwzmacniacza audio mono z regulacją amplitudy sygnału za pomocą napięcia sterującego.
Regulacja poziomu audio bez klasycznego potencjometru w torze sygnału
AVT1729 pozwala zbudować mono przedwzmacniacz audio, w którym amplituda sygnału jest regulowana napięciem sterującym. Takie rozwiązanie sprawdza się tam, gdzie użycie klasycznego potencjometru w torze sygnałowym jest niewygodne, niewskazane albo niemożliwe.
Układ może pracować w sprzęcie warsztatowym, torach audio z regulacją zdalną oraz systemach wielokanałowych, w których kilka modułów ma być przestrajanych współbieżnie jednym napięciem. Konstrukcja wykorzystuje wzmacniacz operacyjny NE5532 oraz tranzystor FET BF245C jako element wpływający na wzmocnienie układu.
Sterowanie napięciowe Regulacja wzmocnienia przez wejście Uster zamiast potencjometru w torze audio
NE5532 + BF245C Wzmacniacz operacyjny i tranzystor FET jako element regulacji wzmocnienia
KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do zlutowania przedwzmacniacza
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT1729
AVT1729 to przedwzmacniacz mono z regulacją wzmocnienia realizowaną przez napięcie sterujące.
| Kod projektu | AVT1729 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przedwzmacniacz audio mono sterowany napięciowo |
| Układ scalony | NE5532 |
| Element regulacji | BF245C |
| Sterowanie wzmocnieniem | wejście Uster |
| Wejście audio | IN / GND |
| Wyjście audio | OUT / GND |
| Zasilanie | symetryczne ±12 VDC |
| Pobór prądu | około 10 mA |
| Wymiary płytki PCB | 55×27 mm |
Wersja
AVT1729 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania przedwzmacniacza mono sterowanego napięciowo.
Notes
Układ wymaga zasilania symetrycznego ±12 V. Dobrze filtrowane zasilanie ma duże znaczenie, ponieważ przedwzmacniacz pracuje z sygnałem audio i może wzmacniać zakłócenia obecne w torze.
Napięcie sterujące podawane na wejście Uster zmienia punkt pracy tranzystora FET, a tym samym wpływa na wzmocnienie. Pozwala to sterować poziomem sygnału zewnętrznym napięciem, bez klasycznego potencjometru w torze audio.
Zmiana wartości R2 pozwala zmienić wzmocnienie układu, dlatego modyfikacje warto wykonywać dopiero po uruchomieniu podstawowej konfiguracji i sprawdzeniu zakresu regulacji.
Najczęściej zadawane pytania
Do czego służy sterowanie napięciowe?
Sterowanie napięciowe pozwala regulować poziom sygnału audio bez umieszczania klasycznego potencjometru w torze sygnałowym. Przydaje się w układach zdalnej regulacji, automatyki audio i systemach wielokanałowych.
Dlaczego wymagane jest zasilanie symetryczne?
Przedwzmacniacz pracuje z układem operacyjnym w torze audio i wymaga zasilania ±12 V. Zasilanie symetryczne ułatwia poprawną pracę z sygnałem zmiennym odniesionym do masy.
Jak ograniczyć zakłócenia w takim przedwzmacniaczu?
Warto stosować dobrze filtrowane zasilanie, krótkie przewody sygnałowe i poprawne prowadzenie masy. Przy przedwzmacniaczach audio nawet niewielkie zakłócenia mogą być później słyszalne w dalszych stopniach toru.
Czy można użyć kilku modułów sterowanych jednym napięciem?
Tak. Układ dobrze pasuje do systemów wielokanałowych, w których kilka przedwzmacniaczy ma zmieniać wzmocnienie współbieżnie po podaniu wspólnego napięcia sterującego.
Czy można zmienić wzmocnienie układu?
Tak, zmianę wzmocnienia można uzyskać przez zmianę wartości R2. Najbezpieczniej najpierw uruchomić układ w konfiguracji podstawowej, a dopiero potem dopasowywać zakres regulacji do konkretnej aplikacji.
