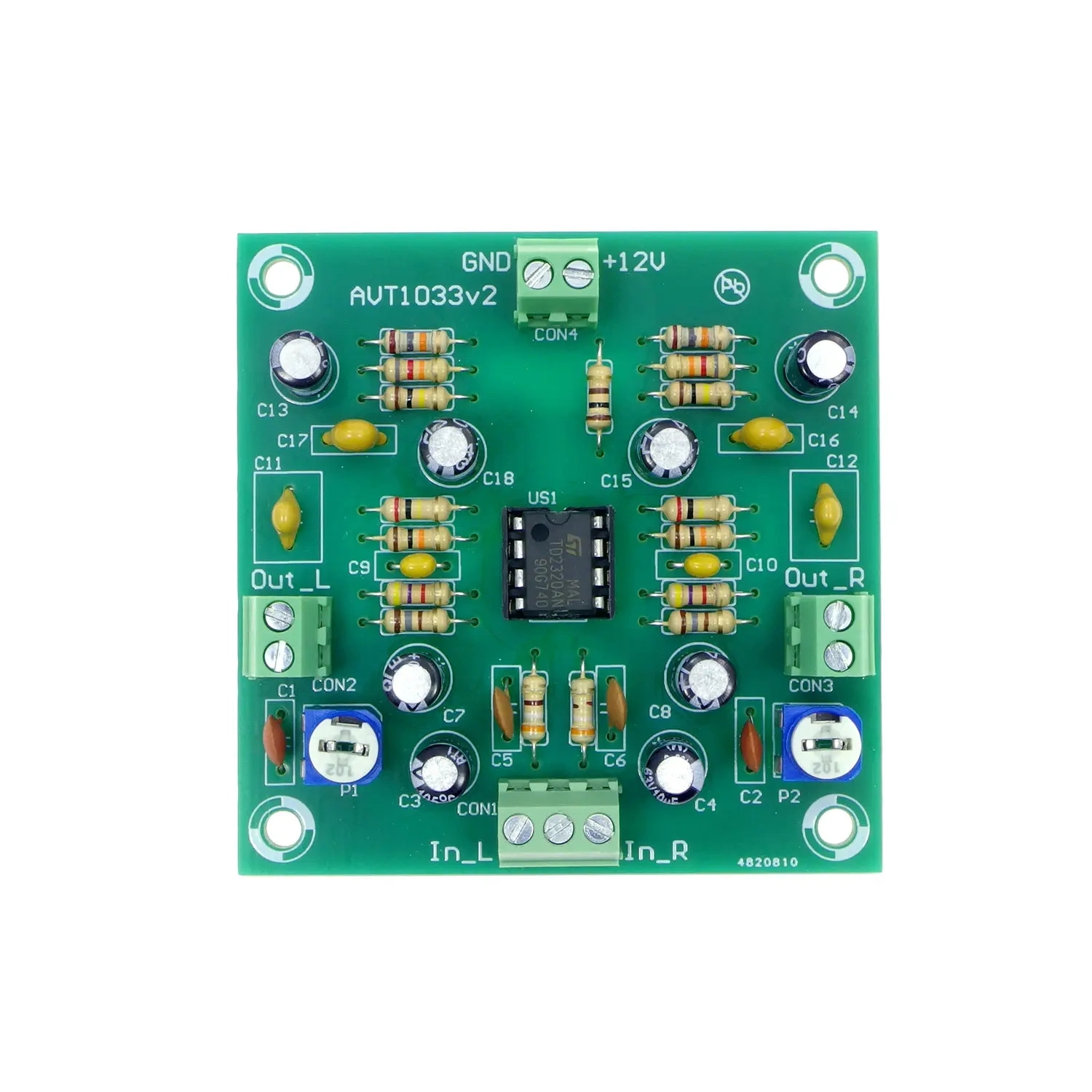

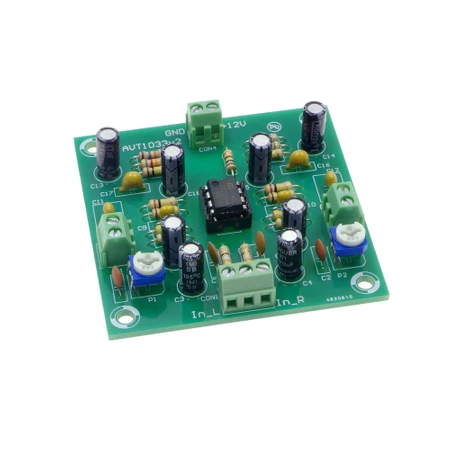

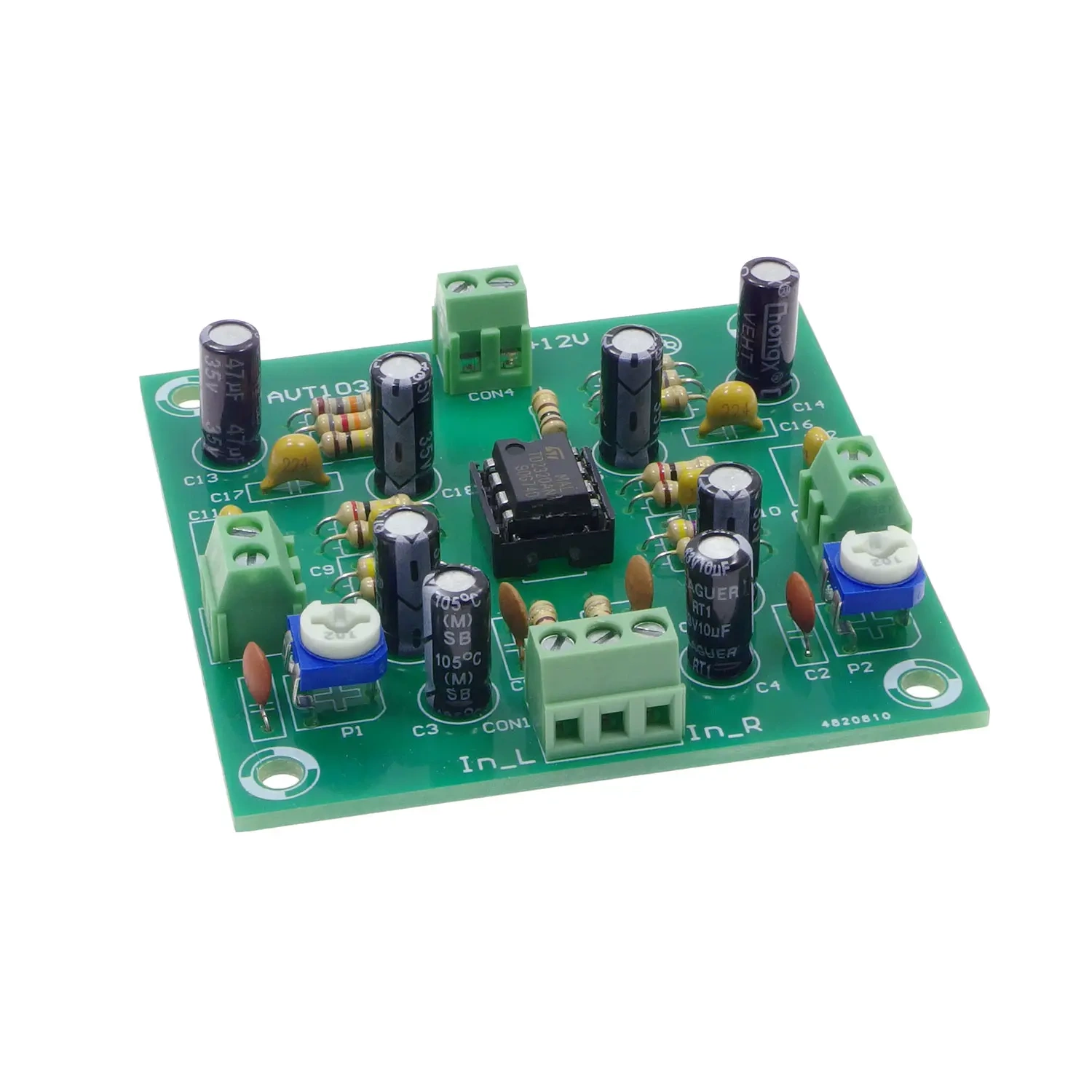

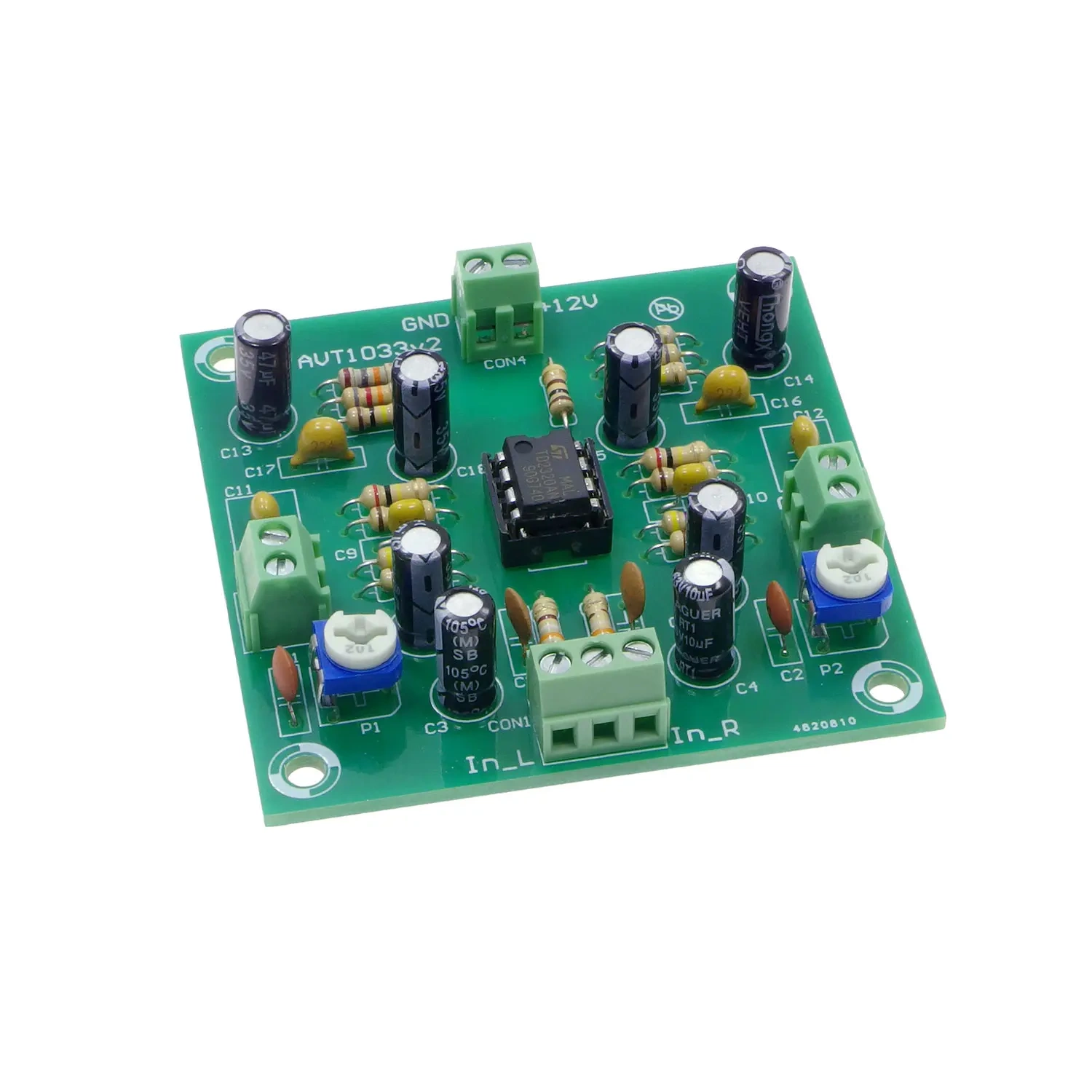

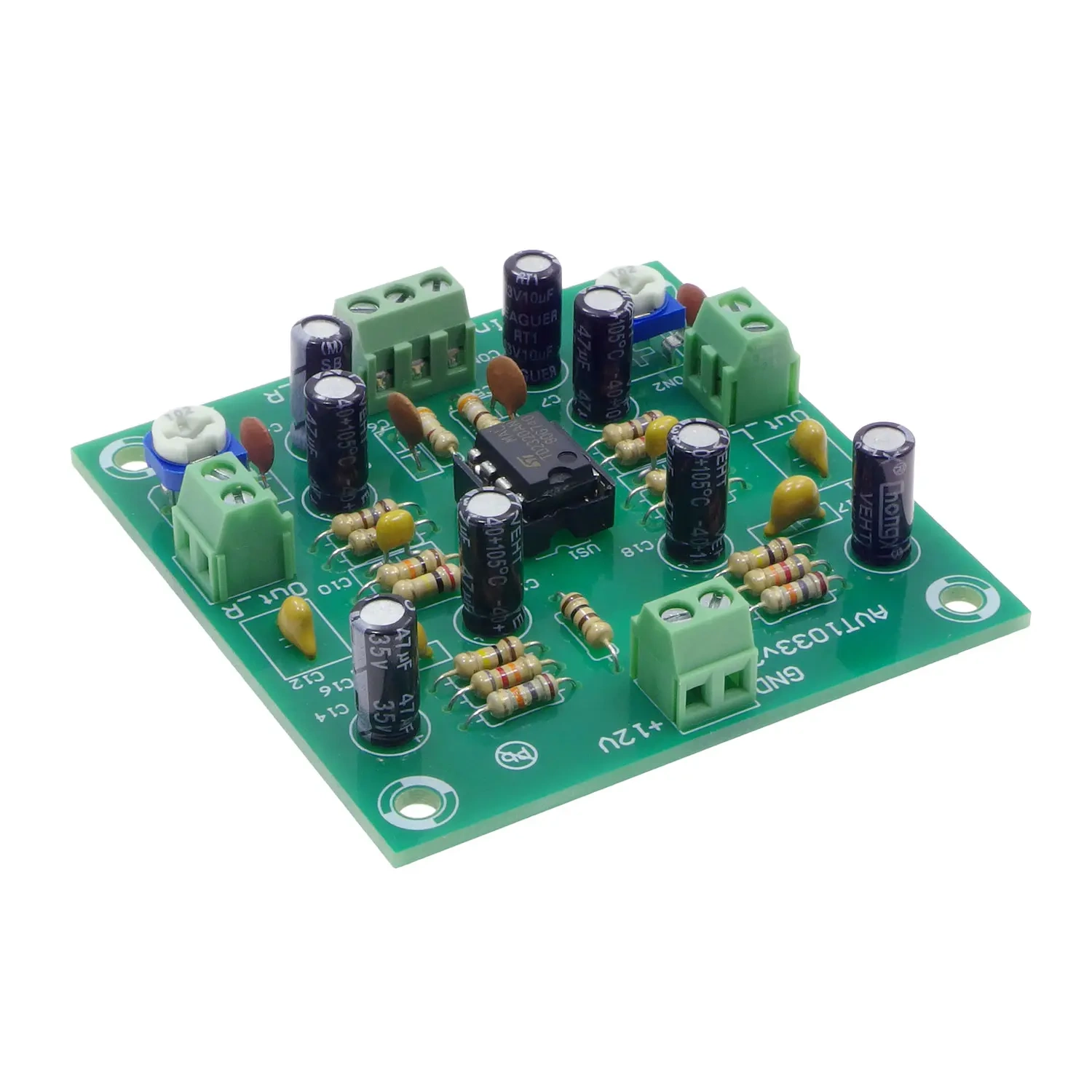

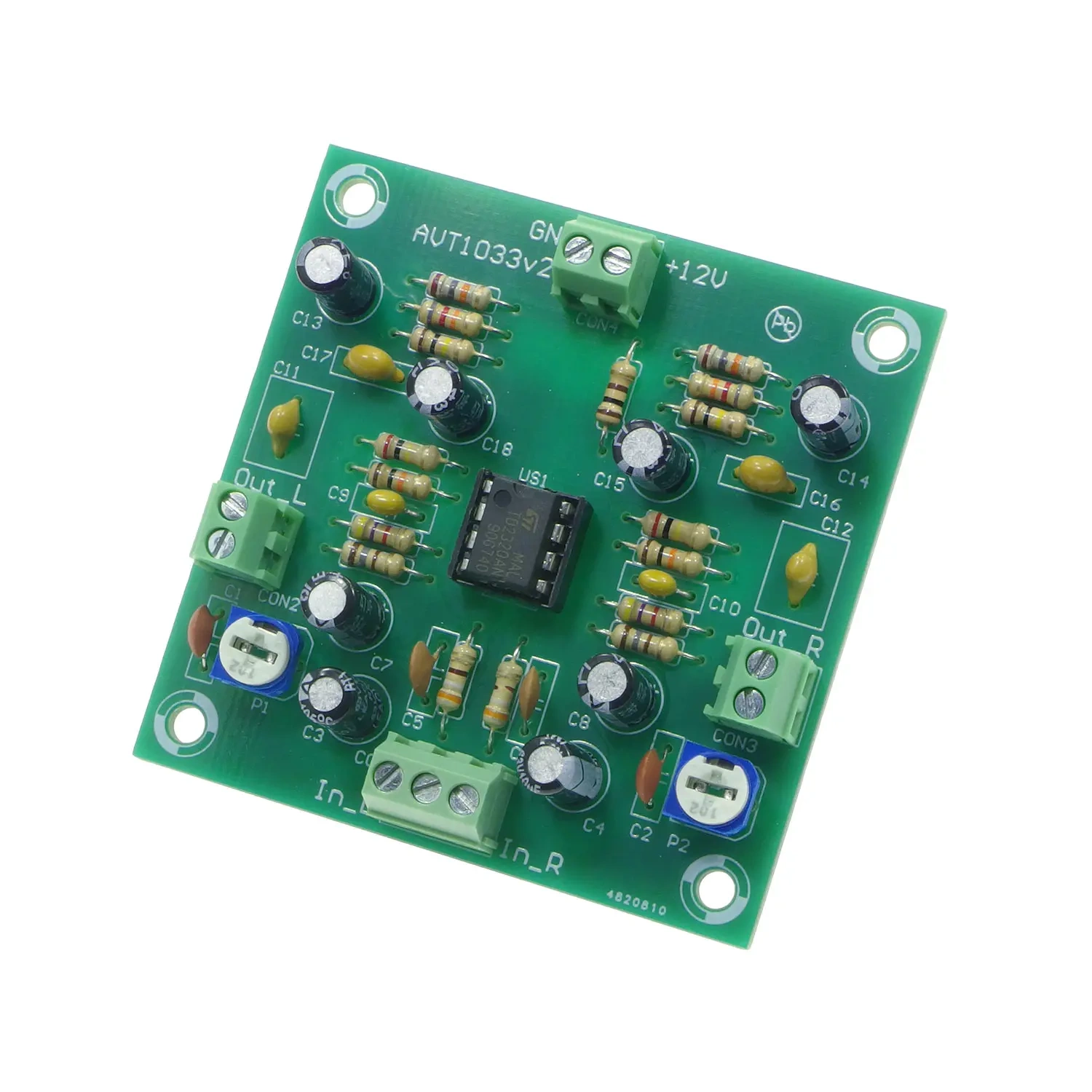

Przedwzmacniacz mikrofonowy stereo – zlutowany AVT1033

Zlutowany układ stereofonicznego przedwzmacniacza mikrofonowego z regulacją poziomu wejściowego i zasilaniem 12 V.

Przedwzmacniacz mikrofonowy stereo do toru audio

AVT1033 to stereofoniczny przedwzmacniacz mikrofonowy do systemów nagłaśniających, rejestratorów, mikserów i własnych projektów audio. Układ wzmacnia sygnał z mikrofonu przed dalszą obróbką lub podaniem na kolejny stopień toru audio.

Regulacja poziomu wejściowego dla obu kanałów ułatwia dopasowanie układu do stosowanego mikrofonu i ogranicza ryzyko przesterowania stopnia wejściowego. Pasmo 70 Hz–12 kHz oraz niski poziom zniekształceń sprawiają, że projekt dobrze nadaje się do zastosowań mowy, nagłośnienia i prostych torów mikrofonowych.

Dwa kanały mikrofonowe Stereofoniczna konstrukcja do pracy z dwoma torami sygnału

Regulacja poziomu wejścia Potencjometry P1 i P2 pomagają dopasować poziom sygnału z mikrofonu

Zlutowany układ Wersja C nie wymaga lutowania, ale wymaga poprawnego podłączenia w torze audio

Karta techniczna
AVT1033

AVT1033 to stereofoniczny przedwzmacniacz mikrofonowy z regulacją poziomu wejściowego, oparty na układzie TDA2320.

Kod projektu	AVT1033
Wersja	C – zlutowany układ
Typ układu	przedwzmacniacz mikrofonowy stereo
Liczba kanałów	2, stereo
Układ scalony	TDA2320
Regulacja poziomu wejściowego	P1 i P2, osobno dla kanałów
Typowa impedancja wejściowa	około 800 Ω przy potencjometrach 1 kΩ
Pasmo przenoszenia	70 Hz–12 kHz
Zawartość harmonicznych	poniżej 0,1%
Pobór prądu	15–25 mA
Wejścia	In_L, In_R
Wyjścia	Out_L, Out_R
Zasilanie	12 VDC
Wymiary płytki PCB	59×59 mm

Pobierz dokumentację PDF

Wersja

AVT1033 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mikrofonowy stereo przeznaczony do montażu w obudowie lub własnym torze audio.

Notes

Potencjometry P1 i P2 służą do ustawienia poziomu sygnału wejściowego z mikrofonu. Ich regulacja pomaga ograniczyć ryzyko przesterowania kolejnego stopnia toru audio.

Kondensatory w torze sprzężenia zwrotnego i na wejściu ograniczają pasmo od góry oraz pomagają zmniejszyć ryzyko wzbudzania się wzmacniacza przy dużym wzmocnieniu.

Przy pracy z sygnałem mikrofonowym warto zadbać o krótkie, ekranowane połączenia oraz staranne prowadzenie masy, aby ograniczyć przydźwięk i zakłócenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1033 C?

AVT1033 C to zlutowany układ przedwzmacniacza mikrofonowego stereo. Wymaga poprawnego podłączenia zasilania, wejść i wyjść audio oraz montażu w obudowie lub własnym urządzeniu.

Jak ustawić poziom sygnału z mikrofonu?

Poziom wejściowy ustawia się potencjometrami P1 i P2. Regulacja pozwala dopasować przedwzmacniacz do użytego mikrofonu i zmniejszyć ryzyko przesterowania kolejnego stopnia toru audio.

Czy przedwzmacniacz nadaje się do długich przewodów mikrofonowych?

Przy dłuższych przewodach mikrofonowych warto stosować ekranowanie i staranne prowadzenie masy. Sygnał mikrofonowy ma niski poziom, dlatego nieekranowane połączenia mogą łatwo zbierać przydźwięk i zakłócenia.

Jakiego zasilania wymaga układ?

Układ wymaga zasilania 12 VDC. W torze mikrofonowym warto stosować stabilne i dobrze filtrowane źródło zasilania.

Co zrobić, jeśli układ się wzbudza lub zbiera zakłócenia?

Warto skrócić przewody sygnałowe, zastosować ekranowanie, sprawdzić prowadzenie masy i upewnić się, że zasilanie jest dobrze filtrowane. Przy dużym wzmocnieniu tor mikrofonowy jest szczególnie podatny na zakłócenia.

Do jakich zastosowań pasuje AVT1033?

Układ sprawdzi się w prostych torach mikrofonowych, systemach nagłośnieniowych, rejestratorach, mikserach i projektach audio wymagających wzmocnienia sygnału z mikrofonu.
