Przedwzmacniacz mikrofonowy stereo - PCB do projektu AVT 1033
- Przedwzmacniacz mikrofonowy stereo AVT1033 z układem TDA2320, regulacją poziomu wejściowego i pasmem 70 Hz–12 kHz, zasilany 12 V. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

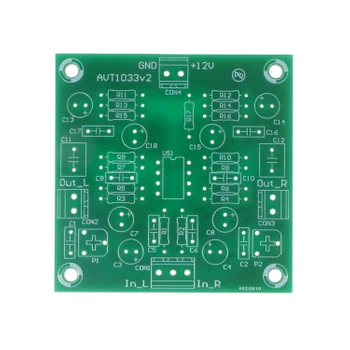

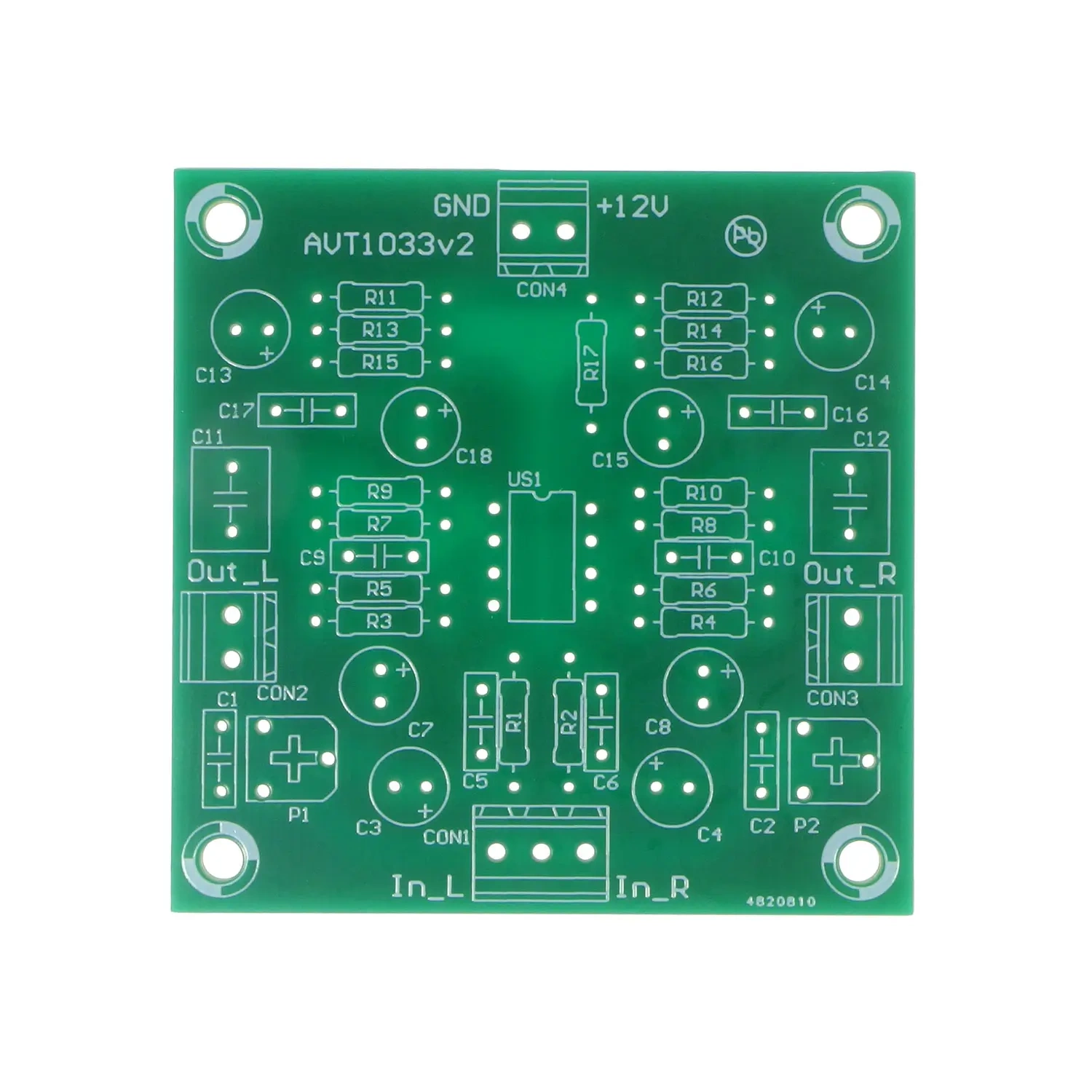

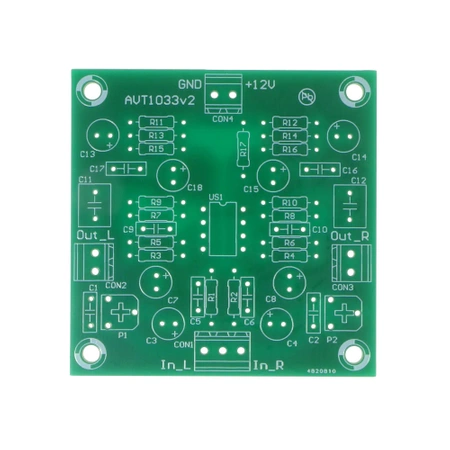

Przedwzmacniacz mikrofonowy stereo – płytka PCB do projektu AVT1033
Płytka drukowana do budowy stereofonicznego przedwzmacniacza mikrofonowego z regulacją poziomu wejściowego i zasilaniem 12 V.
Przedwzmacniacz mikrofonowy stereo do toru audio
AVT1033 pozwala zbudować stereofoniczny przedwzmacniacz mikrofonowy do systemów nagłaśniających, rejestratorów, mikserów i własnych projektów audio. Układ wzmacnia sygnał z mikrofonu przed dalszą obróbką lub podaniem na kolejny stopień toru audio.
Regulacja poziomu wejściowego dla obu kanałów ułatwia dopasowanie układu do stosowanego mikrofonu i ogranicza ryzyko przesterowania stopnia wejściowego. Pasmo 70 Hz–12 kHz oraz niski poziom zniekształceń sprawiają, że projekt dobrze nadaje się do zastosowań mowy, nagłośnienia i prostych torów mikrofonowych.
Karta techniczna
AVT1033
AVT1033 to stereofoniczny przedwzmacniacz mikrofonowy z regulacją poziomu wejściowego, oparty na układzie TDA2320.
| Kod projektu | AVT1033 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz mikrofonowy stereo |
| Liczba kanałów | 2, stereo |
| Układ scalony | TDA2320 |
| Regulacja poziomu wejściowego | P1 i P2, osobno dla kanałów |
| Typowa impedancja wejściowa | około 800 Ω przy potencjometrach 1 kΩ |
| Pasmo przenoszenia | 70 Hz–12 kHz |
| Zawartość harmonicznych | poniżej 0,1% |
| Pobór prądu | 15–25 mA |
| Wejścia | In_L, In_R |
| Wyjścia | Out_L, Out_R |
| Zasilanie | 12 VDC |
| Wymiary płytki PCB | 59×59 mm |
Wersja
AVT1033 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 390 Ω
- R3, R4: 180 Ω
- R5, R6: 4,7 kΩ
- R7, R8: 10 kΩ
- R9, R10: 200 kΩ
- R11, R12: 18 kΩ
- R13, R14: 82 kΩ
- R15, R16: 100 kΩ
- R17: 100 Ω
- P1, P2: potencjometr montażowy 1 kΩ
- C1, C2: 22 pF
- C3, C4: 10 µF
- C5, C6: 150 pF (82–180 pF)
- C7, C8, C13–C15, C18: 47 µF
- C9, C10: 15 nF
- C11, C12: 470 nF
- C16, C17: 220 nF
- US1: TDA2320
Notes
Potencjometry P1 i P2 służą do ustawienia poziomu sygnału wejściowego z mikrofonu. Ich regulacja pomaga ograniczyć ryzyko przesterowania kolejnego stopnia toru audio.
Kondensatory w torze sprzężenia zwrotnego i na wejściu ograniczają pasmo od góry oraz pomagają zmniejszyć ryzyko wzbudzania się wzmacniacza przy dużym wzmocnieniu.
Przy pracy z sygnałem mikrofonowym warto zadbać o krótkie, ekranowane połączenia oraz staranne prowadzenie masy, aby ograniczyć przydźwięk i zakłócenia.
Najczęściej zadawane pytania
AVT1033 A zawiera wyłącznie płytkę PCB do projektu przedwzmacniacza mikrofonowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Przy dłuższych przewodach mikrofonowych warto stosować ekranowanie i staranne prowadzenie masy. Sygnał mikrofonowy ma niski poziom, dlatego nieekranowane połączenia mogą łatwo zbierać przydźwięk i zakłócenia.
Poziom wejściowy ustawia się potencjometrami P1 i P2. Regulacja pozwala dopasować przedwzmacniacz do użytego mikrofonu i zmniejszyć ryzyko przesterowania kolejnego stopnia toru audio.
Sygnał z mikrofonu ma niewielki poziom, dlatego długie lub nieekranowane przewody łatwo zbierają przydźwięk i zakłócenia. Ekranowanie oraz poprawne prowadzenie masy pomaga ograniczyć szumy w torze audio.
Układ wymaga zasilania 12 VDC. W torze mikrofonowym warto stosować stabilne i dobrze filtrowane źródło zasilania.
Warto skrócić przewody sygnałowe, zastosować ekranowanie, sprawdzić prowadzenie masy i upewnić się, że zasilanie jest dobrze filtrowane. Przy dużym wzmocnieniu tor mikrofonowy jest szczególnie podatny na zakłócenia.
