Co zawiera wersja AVT5898 C?
AVT5898 C to zlutowany układ przedwzmacniacza mikrofonowego mono. Wymaga podłączenia mikrofonu elektretowego, wyjścia XLR oraz urządzenia lub zasilacza z Phantom 48 V.
Przedwzmacniacz mikrofonowy mono z Phantom 48V - zlutowany KIT AVT 5898
- Przedwzmacniacz mikrofonowy mono AVT5898 z zasilaniem Phantom 48 V, wyjściem różnicowym XLR, regulowanym wzmocnieniem i poborem prądu około 8 mA. Wersja C to zlutowany układ do montażu w obudowie, adapterze mikrofonowym lub własnym torze audio.
Przedwzmacniacz mikrofonowy mono z Phantom 48 V – zlutowany AVT5898
Zlutowany układ przedwzmacniacza mikrofonowego mono z zasilaniem Phantom 48 V, regulowanym wzmocnieniem i wyjściem różnicowym XLR.
Mikrofon elektretowy z wyjściem XLR i zasilaniem Phantom
AVT5898 to przedwzmacniacz mikrofonowy do współpracy z miniaturowym mikrofonem elektretowym i wejściem z zasilaniem Phantom 48 V. Układ pobiera zasilanie przez przewody sygnałowe XLR, dlatego nie wymaga osobnej baterii ani dodatkowego przewodu zasilającego.
Zlutowana wersja ułatwia montaż w obudowie, adapterze mikrofonowym lub własnym torze audio. Wyjście różnicowe zwiększa odporność transmisji na zakłócenia, a regulowane wzmocnienie pomaga dopasować poziom sygnału do miksera, interfejsu audio lub wejścia mikrofonowego.
Phantom 48 V Zasilanie pobierane przez przewody sygnałowe XLR, bez baterii w module
Wyjście różnicowe XLR Lepsza odporność na zakłócenia przy transmisji sygnału mikrofonowego
Zlutowany układ Wersja C do montażu w obudowie, adapterze mikrofonowym lub własnym torze audio
Karta techniczna
AVT5898
AVT5898 to przedwzmacniacz mikrofonowy mono dla mikrofonu elektretowego, zasilany z linii Phantom 48 V i wyposażony w wyjście różnicowe XLR.
| Kod projektu | AVT5898 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz mikrofonowy mono |
| Mikrofon | elektretowy, np. KPCM28B |
| Zasilanie | Phantom 48 V |
| Pobór prądu | około 8 mA |
| Wyjście | różnicowe XLR |
| Układ scalony | TL082P DIP8 |
| Stabilizacja zasilania | dioda Zenera 15 V |
| Regulacja wzmocnienia | potencjometr P1 |
| Wzmocnienie pierwszego stopnia | 1–11×, czyli 0–20,8 dB |
| Wymiary płytki PCB | 60×30 mm |
Wersja

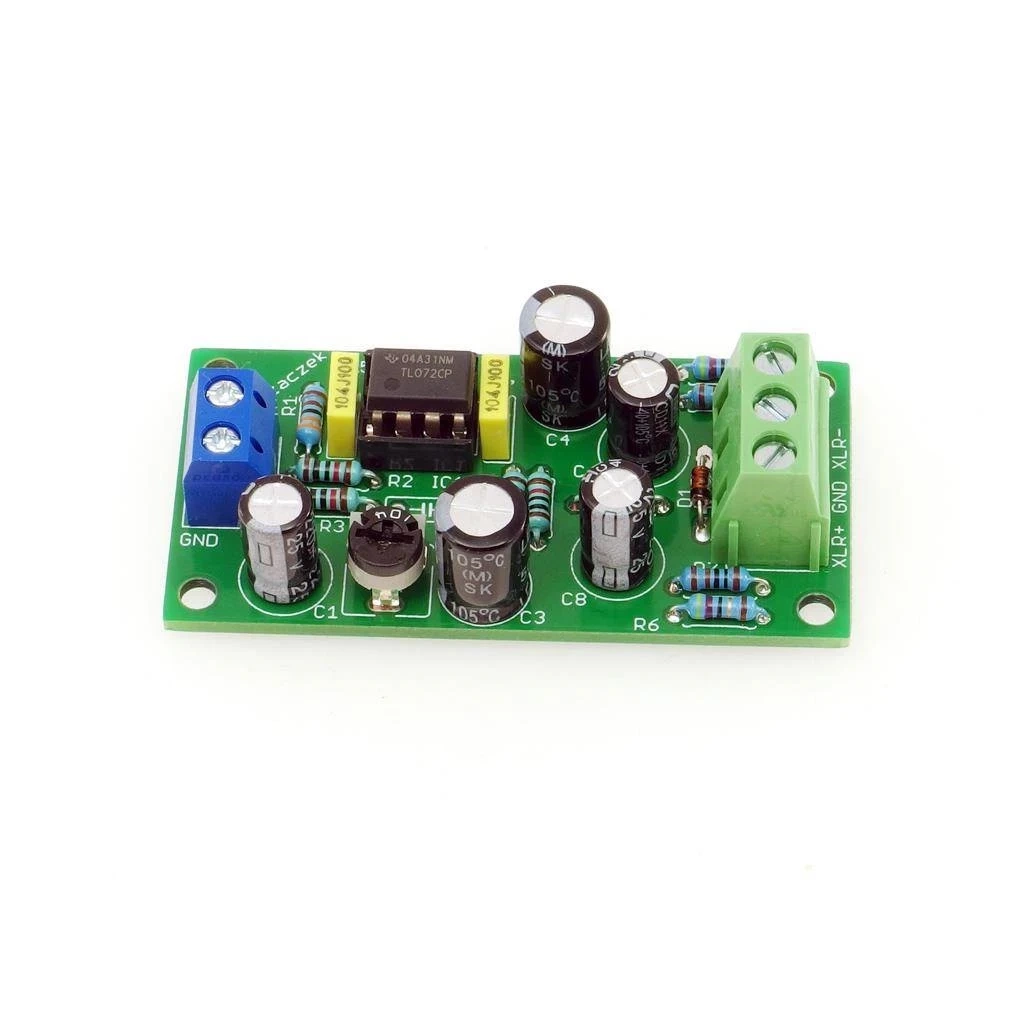

AVT5898 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mikrofonowy mono z zasilaniem Phantom 48 V i wyjściem różnicowym XLR, przeznaczony do montażu w obudowie, adapterze mikrofonowym lub własnym torze audio.
Notes
Mikrofon elektretowy podłącza się do J1. Ekran mikrofonu i przewodu mikrofonowego należy połączyć z GND, aby ograniczyć zakłócenia i przydźwięk.
P1 reguluje wzmocnienie pierwszego stopnia. Dobrym punktem startowym jest środkowe położenie potencjometru, a dalszą regulację warto wykonać po podłączeniu do docelowego wejścia XLR.
C2 można pozostawić nieobsadzony. Gdy w konkretnej aplikacji potrzebne będzie ograniczenie pasma szumowego, można zastosować małą pojemność, np. 47 pF.
Uwaga: układ współpracuje z zasilaniem Phantom 48 V podawanym z miksera, interfejsu audio lub zasilacza Phantom. Przed podłączeniem sprawdź zgodność wejścia XLR i poprawność polaryzacji przewodów, aby nie uszkodzić mikrofonu, przedwzmacniacza ani urządzenia zasilającego.
Najczęściej zadawane pytania
Do czego służy zasilanie Phantom 48 V?
Phantom 48 V umożliwia zasilanie przedwzmacniacza przez przewody sygnałowe XLR. Dzięki temu moduł nie wymaga osobnego zasilacza ani baterii przy mikrofonie.
Z jakim mikrofonem pracuje AVT5898?
Układ jest przeznaczony do współpracy z miniaturowym mikrofonem elektretowym. Przykładowy typ mikrofonu w wykazie elementów to KPCM28B.
Jak ustawić wzmocnienie?
Wzmocnienie pierwszego stopnia reguluje potencjometr P1 w zakresie 1–11×. Przy pierwszym uruchomieniu warto zacząć od środkowego położenia, a następnie dopasować poziom do wejścia miksera lub interfejsu audio.
Dlaczego wyjście różnicowe XLR jest korzystne?
Wyjście różnicowe przesyła dwie przeciwne składowe sygnału, co poprawia odporność na zakłócenia. Ma to znaczenie zwłaszcza przy dłuższych przewodach mikrofonowych.
Czy kondensator C2 trzeba montować?
Nie w podstawowej konfiguracji. C2 można dodać dopiero wtedy, gdy w konkretnej aplikacji potrzebne będzie zawężenie pasma szumowego. Dobrym punktem startowym jest mała pojemność, np. 47 pF.
