Przedwzmacniacz mikrofonowy mono z Phantom 48V - PCB do projektu AVT 5898
- Przedwzmacniacz mikrofonowy mono AVT5898 z zasilaniem Phantom 48 V, wyjściem różnicowym XLR, regulowanym wzmocnieniem i poborem prądu około 8 mA. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

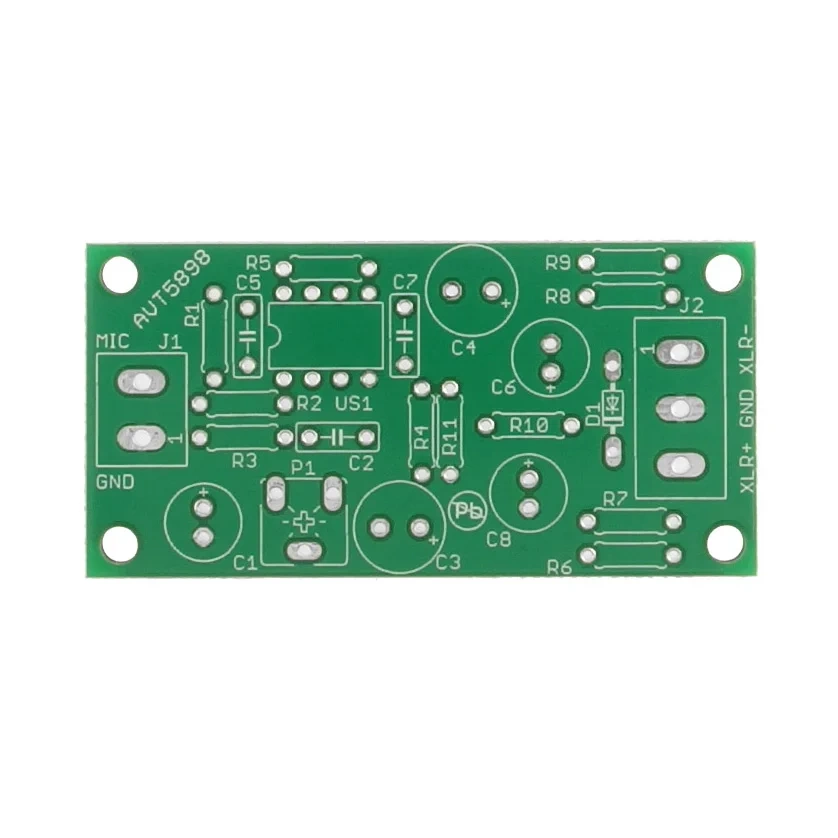

Przedwzmacniacz mikrofonowy mono z Phantom 48 V – płytka PCB AVT5898
Płytka drukowana do budowy przedwzmacniacza mikrofonowego mono z zasilaniem Phantom 48 V, regulowanym wzmocnieniem i wyjściem różnicowym XLR.
Mikrofon elektretowy z wyjściem XLR i zasilaniem Phantom
AVT5898 pozwala zbudować przedwzmacniacz mikrofonowy do współpracy z miniaturowym mikrofonem elektretowym i wejściem z zasilaniem Phantom 48 V. Układ pobiera zasilanie przez przewody sygnałowe XLR, dlatego nie wymaga osobnej baterii ani dodatkowego przewodu zasilającego.
Wyjście różnicowe zwiększa odporność transmisji na zakłócenia, co ma znaczenie przy dłuższych przewodach mikrofonowych. Regulowane wzmocnienie ułatwia dopasowanie poziomu sygnału do miksera, interfejsu audio, wejścia mikrofonowego lub testowanego toru nagłośnieniowego.
Karta techniczna
AVT5898
AVT5898 to przedwzmacniacz mikrofonowy mono dla mikrofonu elektretowego, zasilany z linii Phantom 48 V i wyposażony w wyjście różnicowe XLR.
| Kod projektu | AVT5898 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz mikrofonowy mono |
| Mikrofon | elektretowy, np. KPCM28B |
| Zasilanie | Phantom 48 V |
| Pobór prądu | około 8 mA |
| Wyjście | różnicowe XLR |
| Układ scalony | TL082P DIP8 |
| Stabilizacja zasilania | dioda Zenera 15 V |
| Regulacja wzmocnienia | potencjometr P1 |
| Wzmocnienie pierwszego stopnia | 1–11×, czyli 0–20,8 dB |
| Wymiary płytki PCB | 60×30 mm |
Wersja
AVT5898 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 2,2 kΩ
- R2–R5, R10, R11: 10 kΩ
- R6, R9: 47 Ω
- R7, R8: 1 kΩ
- P1: 100 kΩ, montażowy leżący
- C1, C6, C8: 220 µF / 25 V, raster 2,54 mm
- C2: nie montować
- C3, C4: 100 µF / 50 V, raster 3,5 mm
- C5, C7: 100 nF MKT, raster 5 mm
- D1: dioda Zenera 15 V / 0,5 W
- US1: TL082P DIP8
- J1: ARK2/500
- J2: ARK3/500
- Mikrofon elektretowy, np. KPCM28B
Notes
Mikrofon elektretowy podłącza się do J1. Ekran mikrofonu i przewodu mikrofonowego należy połączyć z GND, aby ograniczyć zakłócenia i przydźwięk.
P1 reguluje wzmocnienie pierwszego stopnia. Dobrym punktem startowym jest środkowe położenie potencjometru, a dalszą regulację warto wykonać po podłączeniu do docelowego wejścia XLR.
C2 można pozostawić nieobsadzony. Gdy w konkretnej aplikacji potrzebne będzie ograniczenie pasma szumowego, można zastosować małą pojemność, np. 47 pF.
Uwaga: układ współpracuje z zasilaniem Phantom 48 V podawanym z miksera, interfejsu audio lub zasilacza Phantom. Przed podłączeniem sprawdź zgodność wejścia XLR i poprawność polaryzacji przewodów, aby nie uszkodzić mikrofonu, przedwzmacniacza ani urządzenia zasilającego.
Najczęściej zadawane pytania
AVT5898 A zawiera wyłącznie płytkę PCB do projektu przedwzmacniacza mikrofonowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Phantom 48 V umożliwia zasilanie przedwzmacniacza przez przewody sygnałowe XLR. Dzięki temu moduł nie wymaga osobnego zasilacza ani baterii przy mikrofonie.
Układ jest przeznaczony do współpracy z miniaturowym mikrofonem elektretowym. Przykładowy typ mikrofonu w wykazie elementów to KPCM28B.
Wzmocnienie pierwszego stopnia reguluje potencjometr P1 w zakresie 1–11×. Przy pierwszym uruchomieniu warto zacząć od środkowego położenia, a następnie dopasować poziom do wejścia miksera lub interfejsu audio.
Wyjście różnicowe przesyła dwie przeciwne składowe sygnału, co poprawia odporność na zakłócenia. Ma to znaczenie zwłaszcza przy dłuższych przewodach mikrofonowych.
Nie w podstawowej konfiguracji. C2 można dodać dopiero wtedy, gdy w konkretnej aplikacji potrzebne będzie zawężenie pasma szumowego. Dobrym punktem startowym jest mała pojemność, np. 47 pF.
