Przedwzmacniacz mikrofonowy mono z Phantom 48V - KIT AVT 5898
- Przedwzmacniacz mikrofonowy mono AVT5898 z zasilaniem Phantom 48 V, wyjściem różnicowym XLR, regulowanym wzmocnieniem i poborem prądu około 8 mA. Wersja B to KIT z płytką PCB i elementami do lutowania.
Przedwzmacniacz mikrofonowy mono z Phantom 48 V – zestaw KIT AVT5898
Zestaw elementów do budowy przedwzmacniacza mikrofonowego mono z zasilaniem Phantom 48 V, regulowanym wzmocnieniem i wyjściem różnicowym XLR.
Mikrofon elektretowy z wyjściem XLR i zasilaniem Phantom
AVT5898 pozwala zbudować przedwzmacniacz mikrofonowy do współpracy z miniaturowym mikrofonem elektretowym i wejściem z zasilaniem Phantom 48 V. Układ pobiera zasilanie przez przewody sygnałowe XLR, dlatego nie wymaga osobnej baterii ani dodatkowego przewodu zasilającego.
Wyjście różnicowe zwiększa odporność transmisji na zakłócenia, co ma znaczenie przy dłuższych przewodach mikrofonowych. Regulowane wzmocnienie ułatwia dopasowanie poziomu sygnału do miksera, interfejsu audio, wejścia mikrofonowego lub testowanego toru nagłośnieniowego.
Karta techniczna
AVT5898
AVT5898 to przedwzmacniacz mikrofonowy mono dla mikrofonu elektretowego, zasilany z linii Phantom 48 V i wyposażony w wyjście różnicowe XLR.
| Kod projektu | AVT5898 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przedwzmacniacz mikrofonowy mono |
| Mikrofon | elektretowy, np. KPCM28B |
| Zasilanie | Phantom 48 V |
| Pobór prądu | około 8 mA |
| Wyjście | różnicowe XLR |
| Układ scalony | TL082P DIP8 |
| Stabilizacja zasilania | dioda Zenera 15 V |
| Regulacja wzmocnienia | potencjometr P1 |
| Wzmocnienie pierwszego stopnia | 1–11×, czyli 0–20,8 dB |

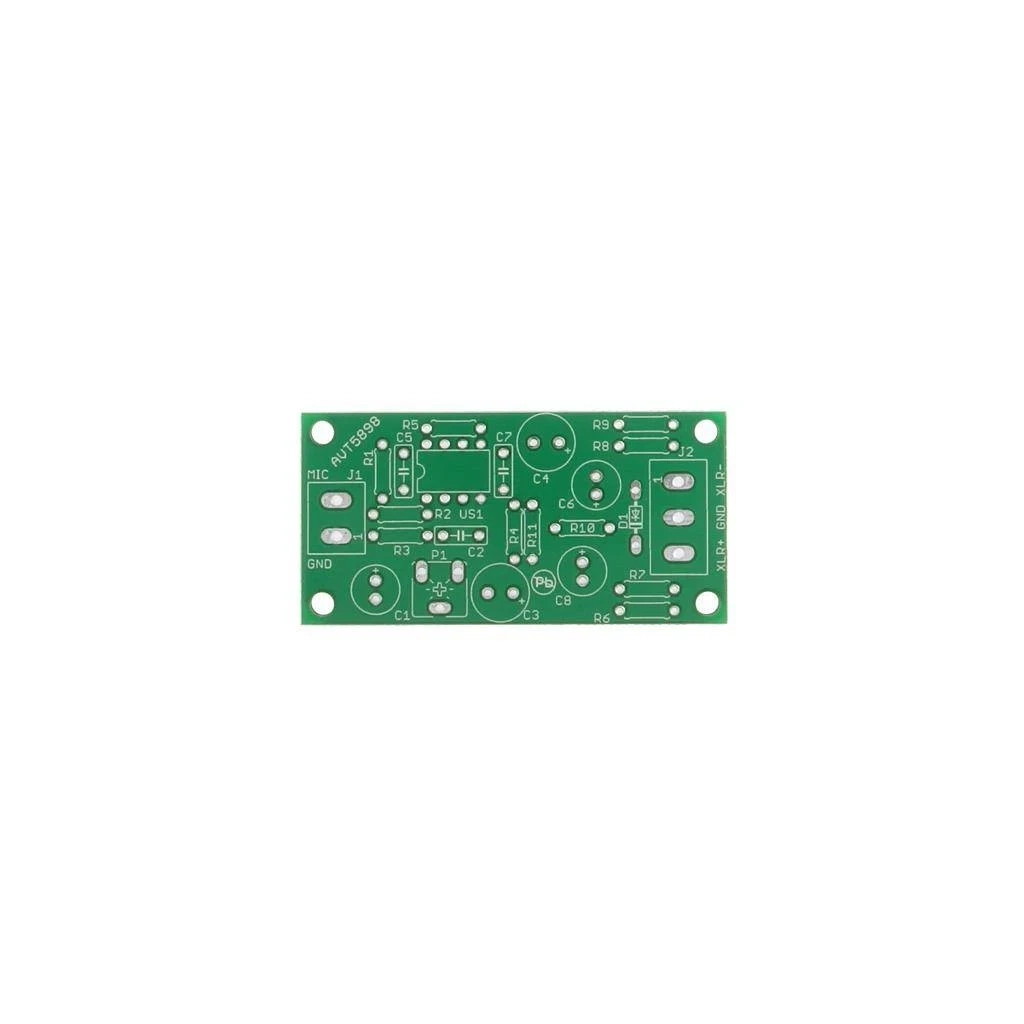

| Wymiary płytki PCB | 60×30 mm |
Wersja

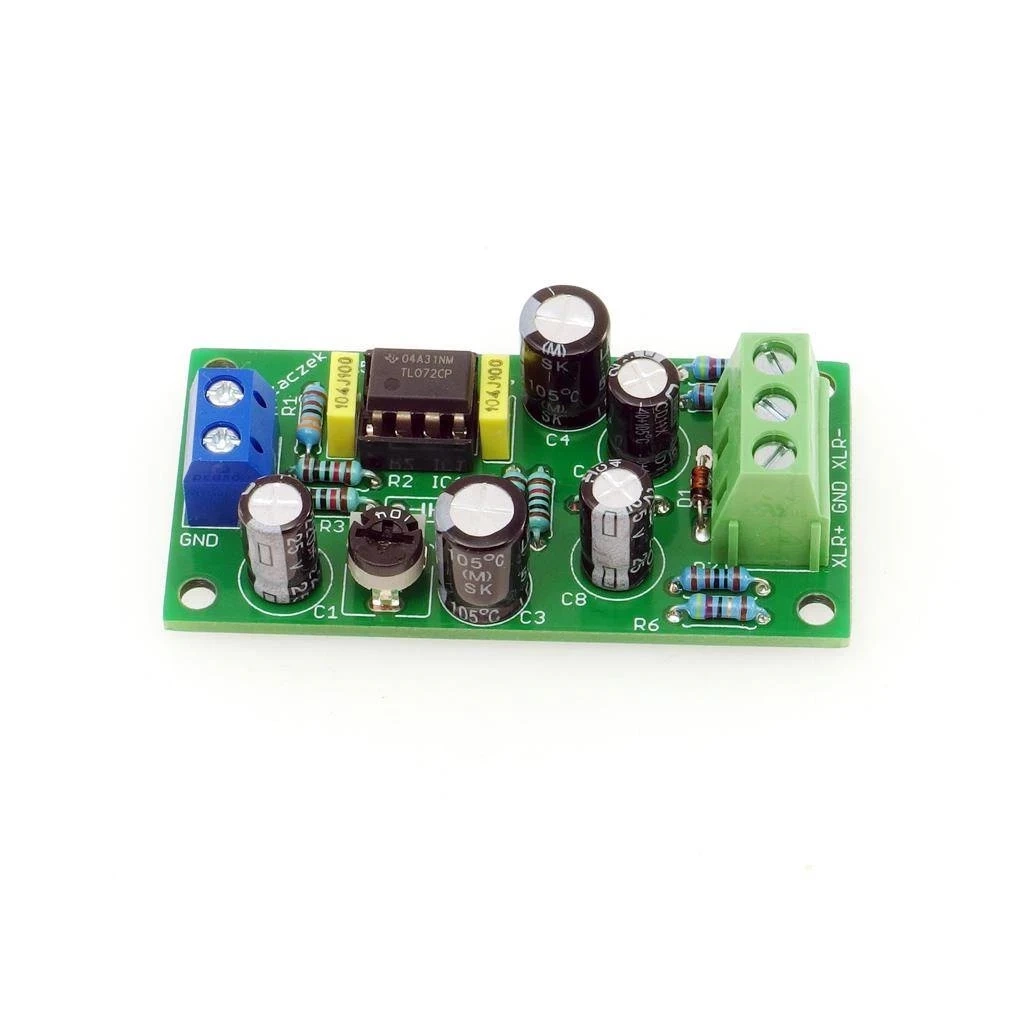

AVT5898 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania przedwzmacniacza mikrofonowego mono z zasilaniem Phantom 48 V.
Notes
Mikrofon elektretowy podłącza się do J1. Ekran mikrofonu i przewodu mikrofonowego należy połączyć z GND, aby ograniczyć zakłócenia i przydźwięk.
P1 reguluje wzmocnienie pierwszego stopnia. Dobrym punktem startowym jest środkowe położenie potencjometru, a dalszą regulację warto wykonać po podłączeniu do docelowego wejścia XLR.
C2 można pozostawić nieobsadzony. Gdy w konkretnej aplikacji potrzebne będzie ograniczenie pasma szumowego, można zastosować małą pojemność, np. 47 pF.
Uwaga: układ współpracuje z zasilaniem Phantom 48 V podawanym z miksera, interfejsu audio lub zasilacza Phantom. Przed podłączeniem sprawdź zgodność wejścia XLR i poprawność polaryzacji przewodów, aby nie uszkodzić mikrofonu, przedwzmacniacza ani urządzenia zasilającego.
Najczęściej zadawane pytania
AVT5898 B to zestaw KIT z płytką PCB oraz elementami do montażu przedwzmacniacza mikrofonowego mono z wyjściem różnicowym XLR i zasilaniem Phantom 48 V.
Phantom 48 V umożliwia zasilanie przedwzmacniacza przez przewody sygnałowe XLR. Dzięki temu moduł nie wymaga osobnego zasilacza ani baterii przy mikrofonie.
Układ jest przeznaczony do współpracy z miniaturowym mikrofonem elektretowym. Przykładowy typ mikrofonu w wykazie elementów to KPCM28B.
Wzmocnienie pierwszego stopnia reguluje potencjometr P1 w zakresie 1–11×. Przy pierwszym uruchomieniu warto zacząć od środkowego położenia, a następnie dopasować poziom do wejścia miksera lub interfejsu audio.
Wyjście różnicowe przesyła dwie przeciwne składowe sygnału, co poprawia odporność na zakłócenia. Ma to znaczenie zwłaszcza przy dłuższych przewodach mikrofonowych.
Nie w podstawowej konfiguracji. C2 można dodać dopiero wtedy, gdy w konkretnej aplikacji potrzebne będzie zawężenie pasma szumowego. Dobrym punktem startowym jest mała pojemność, np. 47 pF.
