Co zawiera wersja AVT2149 C?

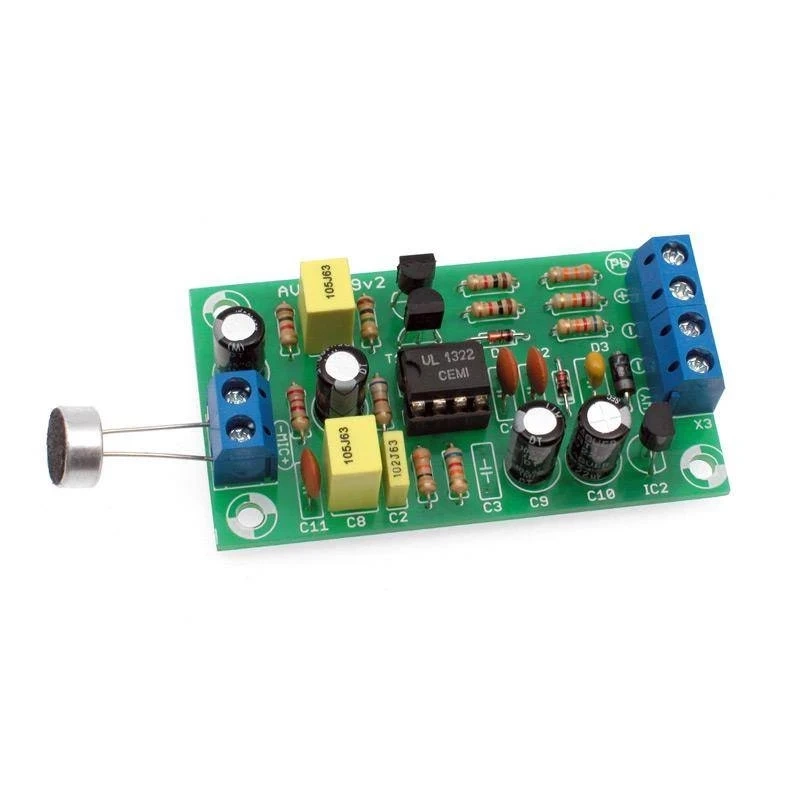

AVT2149 C to zlutowany układ przedwzmacniacza mikrofonowego mono. Wymaga podłączenia zasilania 15–25 VDC, mikrofonu, wyjścia audio oraz montażu w obudowie lub własnym urządzeniu.
Przedwzmacniacz mikrofonowy mono z automatyką ARW - zlutowany KIT AVT 2149
- Przedwzmacniacz mikrofonowy mono AVT2149 z automatyką ARW, pasmem 40 Hz–20 kHz, zasilaniem 15–25 VDC i współpracą z mikrofonem dynamicznym lub elektretowym. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.
Przedwzmacniacz mikrofonowy mono z automatyką ARW – zlutowany AVT2149
Zlutowany układ przedwzmacniacza mikrofonowego mono z automatyczną regulacją wzmocnienia, pasmem 40 Hz–20 kHz i zasilaniem 15–25 VDC.
Stały poziom sygnału z mikrofonu przy zmiennej głośności mowy
AVT2149 to przedwzmacniacz mikrofonowy z automatyką ARW, czyli automatyczną regulacją wzmocnienia. Układ zwiększa wzmocnienie przy małych sygnałach i ogranicza je przy większych poziomach, dzięki czemu sygnał wyjściowy pozostaje bardziej wyrównany.
Zlutowana wersja ułatwia montaż w obudowie, torze mikrofonowym lub własnym urządzeniu audio. Moduł może współpracować z mikrofonem dynamicznym i elektretowym, dlatego dobrze pasuje do systemów nagłośnienia, urządzeń CB, układów podsłuchowych oraz aplikacji, w których odległość od mikrofonu często się zmienia.
Automatyka ARW Wyrównuje poziom sygnału z mikrofonu przy zmiennej głośności mowy
Mikrofon dynamiczny lub elektretowy Układ ma elementy potrzebne do współpracy z mikrofonem elektretowym
Zlutowany układ Wersja C do montażu w obudowie lub własnym torze mikrofonowym
Karta techniczna
AVT2149
AVT2149 to przedwzmacniacz mikrofonowy mono z automatyczną regulacją wzmocnienia ARW.
| Kod projektu | AVT2149 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz mikrofonowy mono z automatyką ARW |
| Automatyka | ARW – automatyczna regulacja wzmocnienia |
| Maksymalne wzmocnienie | około 100× / 40 dB |
| Maksymalny poziom sygnału wejściowego | do 50 mVpp |
| Pasmo przenoszenia | 40 Hz–20 kHz |
| Mikrofony | dynamiczny i elektretowy |
| Układ scalony | UL1322, NE542 lub LM387 |
| Element regulacyjny ARW | BF245 |
| Stabilizator | 78L12 |
| Zasilanie | 15–25 VDC |
| Wymiary płytki PCB | 35×63 mm |
Wersja
AVT2149 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mikrofonowy mono z automatyką ARW, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
Automatyka ARW ogranicza wzmocnienie wtedy, gdy sygnał z mikrofonu staje się zbyt duży. Przy małych sygnałach układ pracuje z dużym wzmocnieniem, a przy większych poziomach stabilizuje poziom wyjściowy.
Tranzystor T2 BF245 pracuje jako regulowana rezystancja w torze sprzężenia zwrotnego. To element wrażliwy na warunki pracy, dlatego warto zadbać o poprawne zasilanie, ekranowanie i właściwe prowadzenie masy.
Maksymalny sygnał wejściowy nie powinien przekraczać 50 mVpp. Przy większych poziomach mogą pojawić się zauważalne zniekształcenia.
Najczęściej zadawane pytania
Do czego służy automatyka ARW?
ARW automatycznie zmniejsza wzmocnienie przy dużym sygnale i zwiększa je przy małym. Dzięki temu poziom na wyjściu jest bardziej wyrównany, nawet gdy odległość od mikrofonu się zmienia.
Z jakimi mikrofonami może pracować AVT2149?
Układ może współpracować z mikrofonem dynamicznym oraz elektretowym. Elementy R1, R2 i C6 są przewidziane dla współpracy z mikrofonem elektretowym.
Jak sprawdzić działanie automatyki?
Po podłączeniu mikrofonu i wzmacniacza z głośnikiem poziom głośności powinien być podobny przy mówieniu z różnych odległości od mikrofonu. Głośnik trzeba odsunąć od mikrofonu, aby uniknąć sprzężenia akustycznego.
Na co uważać przy sygnale wejściowym?
Sygnał wejściowy nie powinien przekraczać 50 mVpp. Większy poziom może wprowadzać zauważalne zniekształcenia, szczególnie przez sposób pracy tranzystora JFET w obwodzie regulacji.
Czy można zmienić maksymalne wzmocnienie?
Tak. Maksymalne wzmocnienie można zmniejszyć przez zwiększenie wartości R4. Rezystorów R7 i R8 nie warto zmieniać, ponieważ wyznaczają maksymalny poziom wyjściowy i wpływają na parametry automatyki.
