Przedwzmacniacz mikrofonowy mono z automatyką ARW - PCB do projektu AVT 2149
- Przedwzmacniacz mikrofonowy mono AVT2149 z automatyką ARW, pasmem 40 Hz–20 kHz, zasilaniem 15–25 VDC i współpracą z mikrofonem dynamicznym lub elektretowym. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

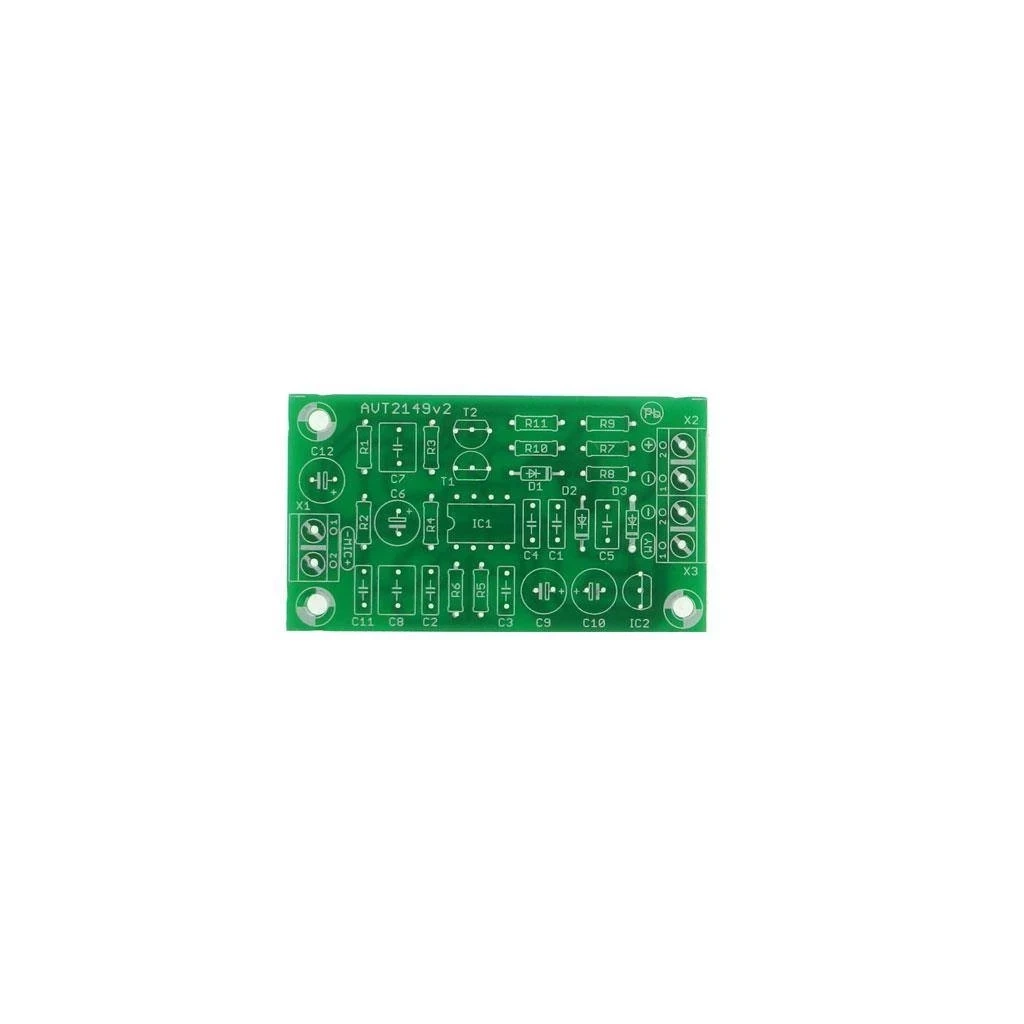

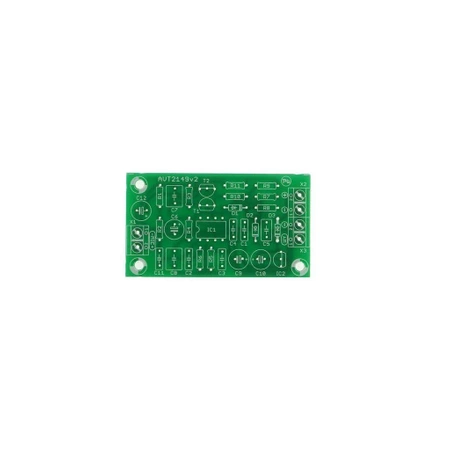

Przedwzmacniacz mikrofonowy mono z automatyką ARW – płytka PCB AVT2149
Płytka drukowana do budowy przedwzmacniacza mikrofonowego mono z automatyczną regulacją wzmocnienia, pasmem 40 Hz–20 kHz i zasilaniem 15–25 VDC.
Stały poziom sygnału z mikrofonu przy zmiennej głośności mowy
AVT2149 pozwala zbudować przedwzmacniacz mikrofonowy z automatyką ARW, czyli automatyczną regulacją wzmocnienia. Układ zwiększa wzmocnienie przy małych sygnałach i ogranicza je przy większych poziomach, dzięki czemu sygnał wyjściowy pozostaje bardziej wyrównany.
Takie rozwiązanie sprawdza się w systemach nagłośnienia, torach mikrofonowych, urządzeniach CB, układach podsłuchowych oraz własnych projektach audio, w których odległość mówiącej osoby od mikrofonu może się zmieniać. Układ współpracuje z mikrofonem dynamicznym i elektretowym.
Karta techniczna
AVT2149
AVT2149 to przedwzmacniacz mikrofonowy mono z automatyczną regulacją wzmocnienia ARW.
| Kod projektu | AVT2149 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz mikrofonowy mono z automatyką ARW |
| Automatyka | ARW – automatyczna regulacja wzmocnienia |
| Maksymalne wzmocnienie | około 100× / 40 dB |
| Maksymalny poziom sygnału wejściowego | do 50 mVpp |
| Pasmo przenoszenia | 40 Hz–20 kHz |
| Mikrofony | dynamiczny i elektretowy |
| Układ scalony | UL1322, NE542 lub LM387 |
| Element regulacyjny ARW | BF245 |
| Stabilizator | 78L12 |
| Zasilanie | 15–25 VDC |
| Wymiary płytki PCB | 35×63 mm |
Wersja
AVT2149 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R10, R11: 1 kΩ
- R2: 2,2 kΩ
- R3: 1 MΩ
- R4: 680 Ω
- R5, R8: 62 kΩ
- R6: 33 Ω
- R7: 82 kΩ
- R9: 33 kΩ
- C1, C4, C11: 100 nF ceramiczny lub foliowy
- C2: 1 nF
- C3: nie montować
- C5: 220 nF
- C6, C9, C12: 100 µF / 16 V
- C7, C8: 1 µF MKT
- C10: 22 µF / 25 V
- D1, D2: 1N4148
- D3: 1N5817
- T1: dowolny NPN, np. BC548
- T2: BF245 dowolnej grupy
- U1: UL1322, NE542 lub LM387
- U2: 78L12
- MIC: mikrofon elektretowy
- X1, X2, X3: ARK2/500
Notes
Automatyka ARW ogranicza wzmocnienie wtedy, gdy sygnał z mikrofonu staje się zbyt duży. Przy małych sygnałach układ pracuje z dużym wzmocnieniem, a przy większych poziomach stabilizuje poziom wyjściowy.
Tranzystor T2 BF245 pracuje jako regulowana rezystancja w torze sprzężenia zwrotnego. To delikatny element, dlatego w montażu warto wlutować go na końcu.
Maksymalny sygnał wejściowy nie powinien przekraczać 50 mVpp. Przy większych poziomach mogą pojawić się zauważalne zniekształcenia.
Najczęściej zadawane pytania
AVT2149 A zawiera wyłącznie płytkę PCB do projektu przedwzmacniacza mikrofonowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
ARW automatycznie zmniejsza wzmocnienie przy dużym sygnale i zwiększa je przy małym. Dzięki temu poziom na wyjściu jest bardziej wyrównany, nawet gdy odległość od mikrofonu się zmienia.
Układ może współpracować z mikrofonem dynamicznym oraz elektretowym. Elementy R1, R2 i C6 są przewidziane dla współpracy z mikrofonem elektretowym.
Po podłączeniu mikrofonu i wzmacniacza z głośnikiem poziom głośności powinien być podobny przy mówieniu z różnych odległości od mikrofonu. Głośnik trzeba odsunąć od mikrofonu, aby uniknąć sprzężenia akustycznego.
Sygnał wejściowy nie powinien przekraczać 50 mVpp. Większy poziom może wprowadzać zauważalne zniekształcenia, szczególnie przez sposób pracy tranzystora JFET w obwodzie regulacji.
Tak. Maksymalne wzmocnienie można zmniejszyć przez zwiększenie wartości R4. Rezystorów R7 i R8 nie warto zmieniać, ponieważ wyznaczają maksymalny poziom wyjściowy i wpływają na parametry automatyki.
