Przedwzmacniacz lampowy stereo zasilany niskim napięciem - PCB do projektu AVT 5493
- Przedwzmacniacz lampowy stereo AVT5493 zasilany napięciem 24…27 V AC, z lampami PCL805 lub PCL85, triodowym stopniem napięciowym, pentodowym wtórnikiem wyjściowym, wzmocnieniem około 11dB. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Przedwzmacniacz lampowy stereo zasilany niskim napięciem – płytka PCB AVT5493

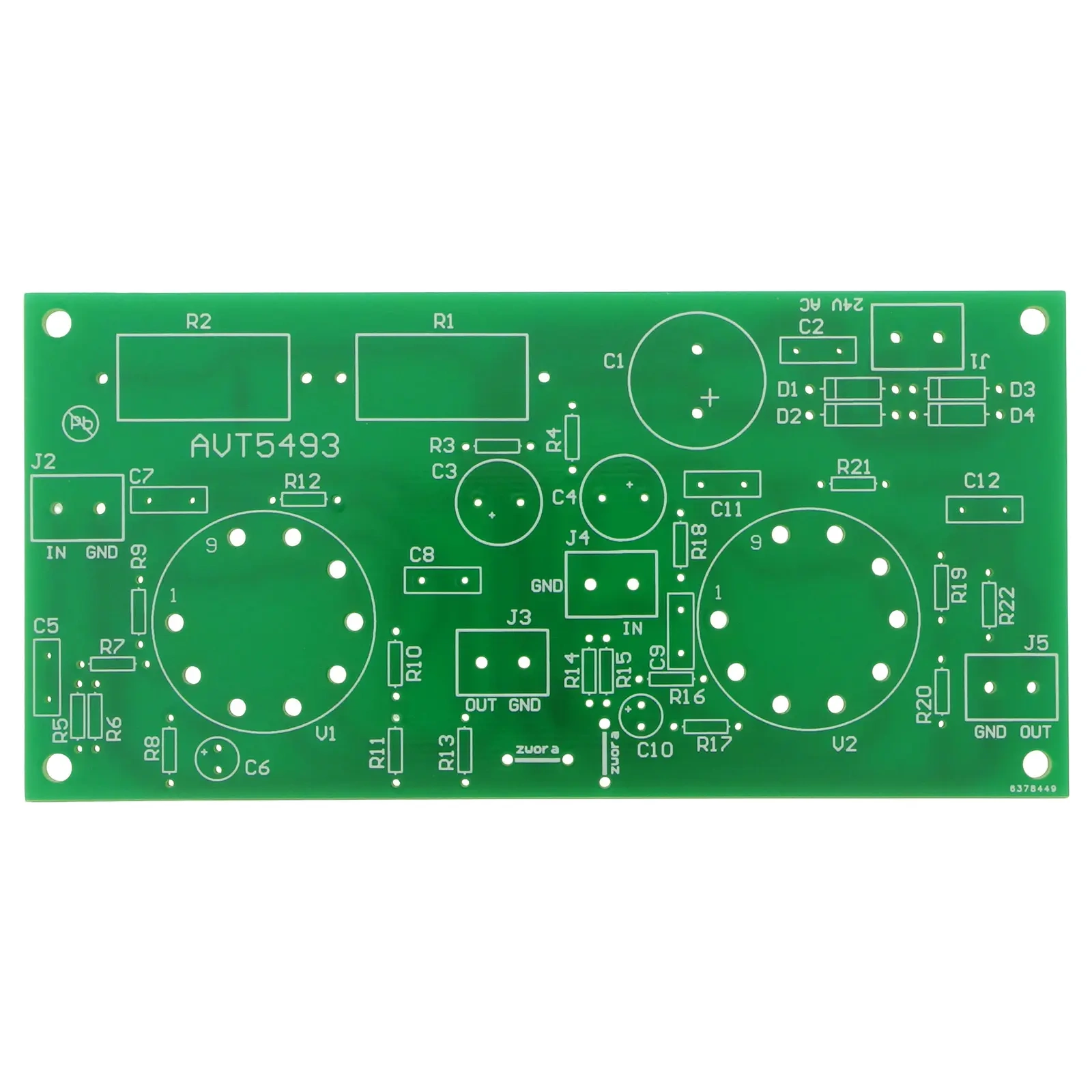

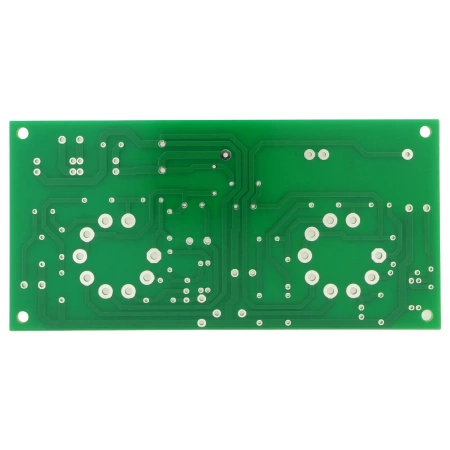

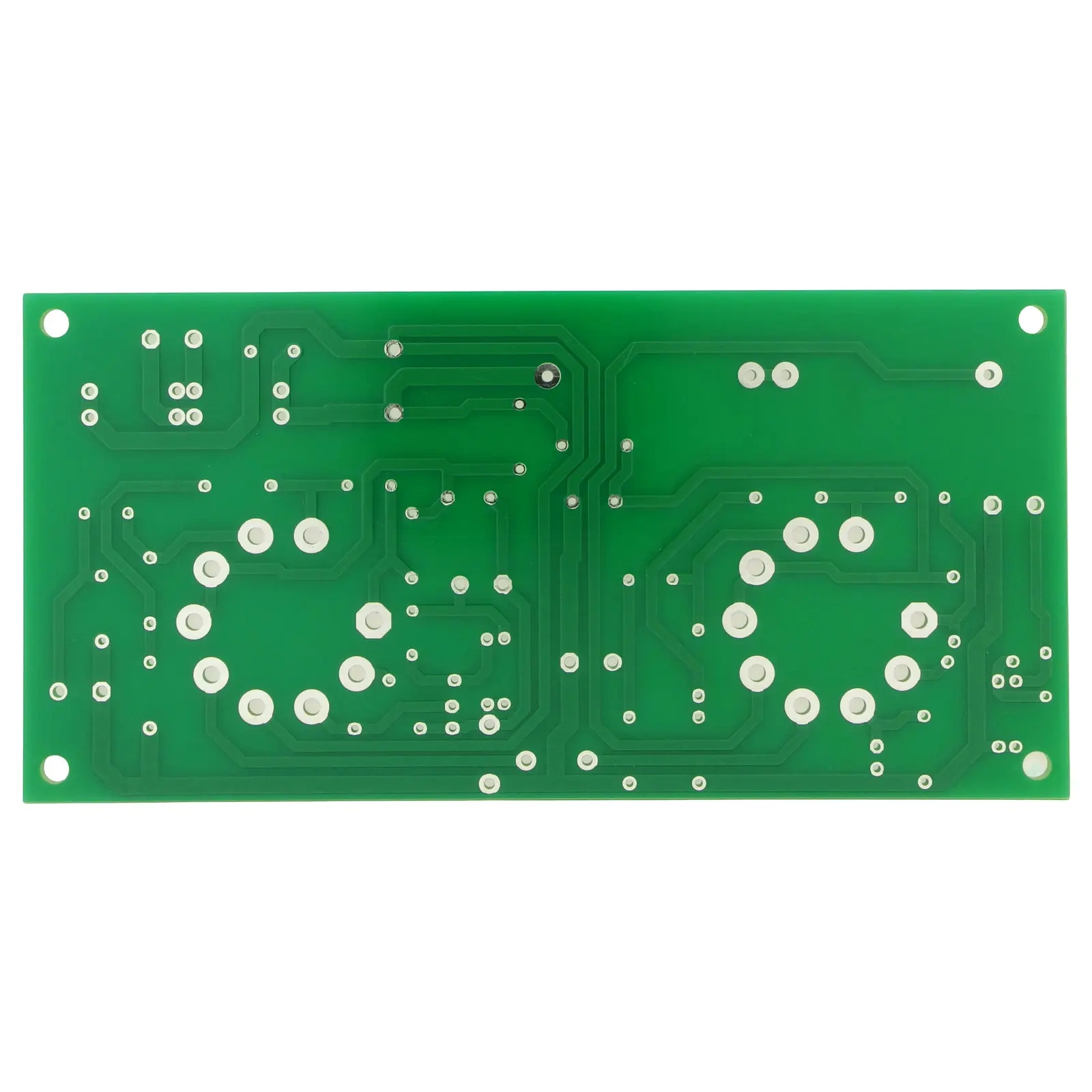

Płytka drukowana do budowy stereofonicznego przedwzmacniacza lampowego z lampami PCL805 lub PCL85, zasilanego niskim napięciem 24…27 V AC.
Lampowy akcent w torze audio bez wysokiego napięcia anodowego

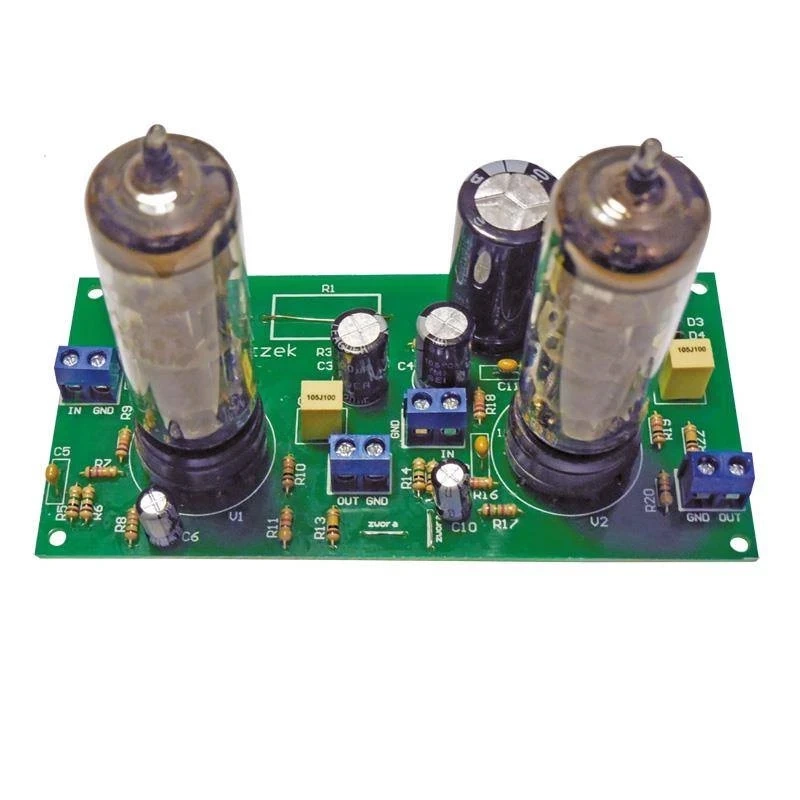

AVT5493 pozwala zbudować stereofoniczny przedwzmacniacz lampowy zasilany niskim napięciem przemiennym. Układ można włączyć między źródło sygnału a wzmacniacz, aby dodać do toru audio prosty stopień lampowy bez klasycznego zasilacza anodowego 100…200 V.
Każdy kanał wykorzystuje lampę PCL805 lub PCL85, w której trioda pracuje jako wzmacniacz napięciowy, a pentoda jako wtórnik napięciowy zmniejszający impedancję wyjściową. Przedwzmacniacz oferuje około 11 dB wzmocnienia, dlatego w razie potrzeby można dodać potencjometr regulacji poziomu na wejściu.
Karta techniczna
AVT5493
AVT5493 to stereofoniczny przedwzmacniacz lampowy z prostym zasilaczem na płytce, dwoma identycznymi kanałami oraz lampami PCL805 lub PCL85.
| Kod projektu | AVT5493 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz lampowy stereo |
| Liczba kanałów | 2 kanały / stereo |
| Lampy | PCL805 lub PCL85, po jednej lampie na kanał |
| Budowa lampy | trioda + pentoda w jednej bańce |
| Stopień wejściowy | trioda jako wzmacniacz napięciowy |
| Stopień wyjściowy | pentoda jako wtórnik napięciowy zmniejszający impedancję wyjściową |
| Wzmocnienie napięciowe | około 11 dB |
| Pasmo przenoszenia | od pojedynczych Hz do około 100 kHz przy spadku 3 dB |
| Zasilanie płytki | 24…27 V AC |
| Transformator modelowy | 2×12 V AC z uzwojeniami połączonymi szeregowo |
| Minimalna moc transformatora | 20 VA |
| Żarzenie lamp | szeregowe, 300 mA ±5% |
| Praca z lampami | układ działa wyłącznie z dwiema lampami jednocześnie |
| Napięcie na C1 w prototypie | około 32 V DC |
| Złącza | J1…J5: ARK2 / 5 mm |
| Podstawki lamp | 2× Noval |
| Wymiary płytki PCB | 120×60 mm |
Wersja
AVT5493 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: dobrać podczas uruchamiania; przy poprawnym prądzie żarzenia można zastąpić zworami
- R3, R4: 100 Ω
- R5, R6, R12, R14, R15, R21: 1 MΩ
- R7, R9, R16, R18: 12 kΩ
- R8, R17: 1,5 kΩ
- R10, R19: 1 kΩ
- R11, R20: 4,7 kΩ
- R13, R22: 100 kΩ
- C1: 3300 µF / 50 V
- C2, C5, C7, C8, C9, C11, C12: 1 µF, kondensatory monolityczne
- C3, C4: 220 µF / 63 V
- C6, C10: 100 µF / 25 V
- D1…D4: SR1100
- J1…J5: złącza ARK2 / 5 mm
- V1, V2: PCL805 lub PCL85
- 2× podstawka Noval
- Transformator sieciowy: 24…27 V AC, minimum 20 VA; przykładowo 2×12 V z uzwojeniami połączonymi szeregowo
- Przewody ekranowane do wejść i wyjść audio
- Opcjonalny potencjometr regulacji głośności przed wejściem przedwzmacniacza
- Metalowa obudowa do ekranowania układu
Notes
Prąd żarzenia trzeba sprawdzić podczas pierwszego uruchomienia. Zamiast R1 i R2 należy na chwilę włączyć amperomierz prądu stałego i dobrać elementy tak, aby prąd żarników wynosił 300 mA z tolerancją około ±5%.
Żarniki obu lamp są połączone szeregowo, dlatego przedwzmacniacz wymaga jednoczesnej pracy dwóch lamp. Brak żarzenia jednej lampy może zatrzymać pracę całego obwodu żarzenia i wymaga sprawdzenia lamp, podstawek oraz zasilania.
Wejścia i wyjścia audio należy prowadzić przewodami ekranowanymi. Metalowa obudowa pomaga ograniczyć przydźwięk i zakłócenia, a opcjonalny potencjometr na wejściu pozwala zmniejszyć poziom sygnału, gdy około 11 dB wzmocnienia powoduje przesterowanie kolejnego wzmacniacza.
Uwaga: płytka przedwzmacniacza jest zasilana niskim napięciem 24…27 V AC, ale transformator zasilający pracuje po stronie sieci 230 V. Jeśli transformator jest montowany we wspólnej obudowie, część sieciową trzeba wykonać z odpowiednią izolacją, bezpiecznikiem, odciążeniem przewodu i ochroną przed dotknięciem.
Najczęściej zadawane pytania
AVT5493 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Podstawowo stosowane są lampy PCL805. Można użyć także PCL85, ale w obu kanałach powinny pracować lampy tego samego typu.
Nie. Przedwzmacniacz jest zasilany niskim napięciem 24…27 V AC. Wyprostowane i odfiltrowane napięcie zasila zarówno żarniki połączone szeregowo, jak i elektrody lamp.
Żarniki obu lamp są połączone szeregowo. Przerwa w jednej lampie albo brak kontaktu w podstawce może przerwać cały obwód żarzenia, dlatego przedwzmacniacz pracuje prawidłowo tylko z dwiema sprawnymi lampami.
Tak, gdy kolejny wzmacniacz łatwo się przesterowuje. Przedwzmacniacz ma około 11 dB wzmocnienia, dlatego potencjometr na wejściu pozwala wygodnie ograniczyć poziom sygnału.
Tak. Przewody prowadzące sygnał do wejść J2/J4 i z wyjść J3/J5 powinny być ekranowane. Dodatkowo warto zastosować metalową obudowę, która ograniczy przydźwięk oraz zakłócenia.
