Przedwzmacniacz lampowy stereo sterowany cyfrowo - PCB i mikroprocesor do projektu AVT 2915

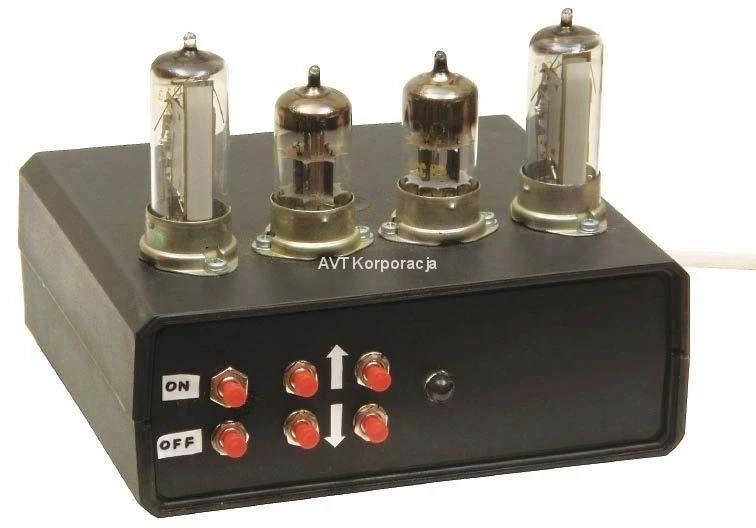

Łączy lampowe brzmienie stereo z cyfrową regulacją głośności i sekwencyjnym załączaniem napięć lamp. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.

Przedwzmacniacz lampowy stereo – cyfrowa regulacja głośności AVT2915

Układ łączy lampowy tor audio stereo z cyfrowym sterowaniem głośnością i sekwencyjnym załączaniem napięć lamp.

Lampowy tor audio z mikroprocesorowym sterowaniem

AVT2915 pozwala zbudować stereofoniczny przedwzmacniacz lampowy z cyfrową regulacją głośności. Zamiast tradycyjnych potencjometrów obrotowych zastosowano dwa potencjometry cyfrowe DS1666-010, sterowane mikrokontrolerem z osobnymi przyciskami dla kanału lewego i prawego.

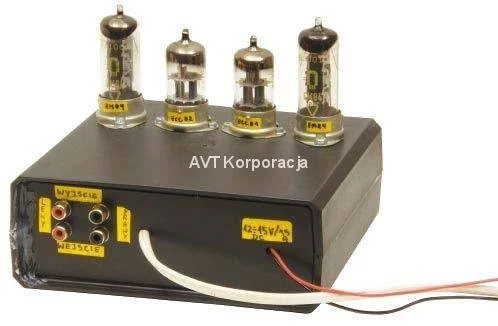

Projekt sprawdza się w konstrukcjach audio, w których liczy się lampowy charakter toru sygnałowego, wygodna regulacja poziomu oraz efekt wizualny. Lampy EM84 pracują jako wskaźniki wysterowania, a sekwencyjne załączanie żarzenia i napięcia anodowego pomaga ograniczyć niekorzystną emisję na zimno.

Cyfrowa regulacja audio potencjometry DS1666-010 z osobnym sterowaniem kanałów stereo

Lampowy tor stereo ECC81, ECC82 oraz wskaźniki EM84 jako VU-metry

Płytka PCB 78×108 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT2915

Lampowy przedwzmacniacz stereo z cyfrowymi potencjometrami DS1666-010, sterownikiem AT90S2313, wskaźnikami EM84 oraz sekwencyjnym załączaniem żarzenia i napięcia anodowego.

Wersja	A+ – płytka PCB + zaprogramowany mikrokontroler
Typ projektu	przedwzmacniacz lampowy stereo sterowany cyfrowo
Tor audio	stereo, stopień ze wspólną katodą i wtórnik katodowy
Lampy toru audio	ECC81 lub podobna, ECC82 lub podobna
Wskaźniki wysterowania	2× EM84
Regulacja głośności	2× DS1666-010, 10 kΩ, 128 pozycji suwaka
Sterowanie głośnością	przyciski UP_L, DOWN_L, UP_R, DOWN_R; możliwa jednoczesna regulacja obu kanałów
Mikrokontroler sterownika	AT90S2313, zaprogramowany w wersji A+
Taktowanie sterownika	4 MHz
Sekwencja włączenia	żarzenie natychmiast po ON, napięcie anodowe po około 40 s
Sekwencja wyłączenia	napięcie anodowe wyłączane natychmiast, żarzenie po około 20 s
Napięcie anodowe	około +250 V DC
Napięcie żarzenia	6,3 V DC
Zasilanie sterownika	12 V DC oraz 5 V DC przez stabilizator 7805
Przekaźniki sterownika	PK1, PK2: RM82 12 V
Transformatory zasilacza	TR1 TS6/51; TR2 12–15 VAC / 1,5 A
Mostki prostownicze	M1 min. 400 V / 1 A, M2 min. 50 V / 1,5 A
Bezpiecznik	250 mA / 250 V
Montaż części lampowej	montaż przestrzenny poza płytkami drukowanymi
Wymiary płytki PCB	78×108 mm

Pobierz dokumentację PDF

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler

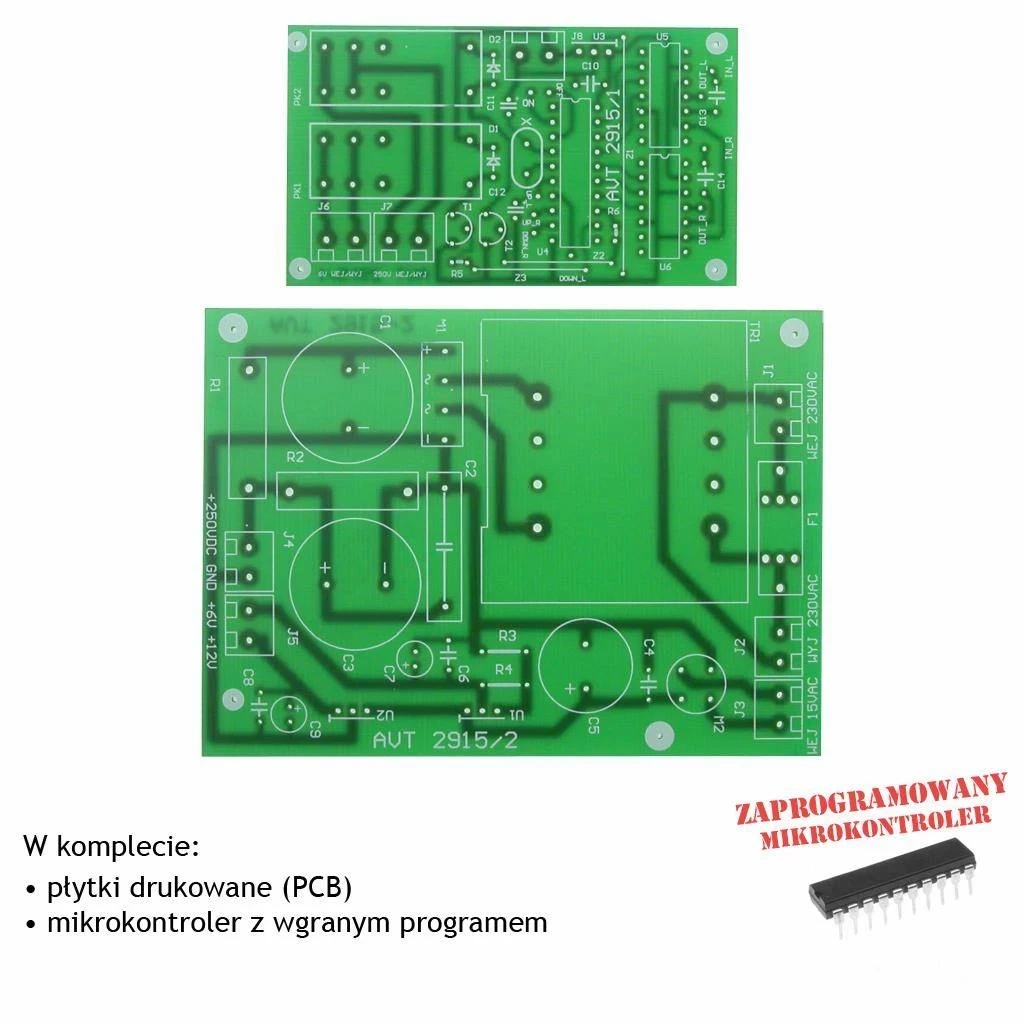

AVT2915 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler AT90S2313 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

Zasilacz:

R1: 1 kΩ / 5 W
R2: 100 kΩ
R3: 1 kΩ
R4: 430 Ω
C1: 220 µF / 400 V
C2: 100 nF / 400 V
C3: 22 µF / 400 V
C4, C6, C8: 100 nF
C5, C7, C9: 100 µF / 16 V
U1: LM350
U2: 7812
TR1: TS6/51
TR2: 12–15 VAC / 1,5 A
M1: mostek prostowniczy min. 400 V / 1 A
M2: mostek prostowniczy min. 50 V / 1,5 A
J1-J5: gniazda ARK2
F1: bezpiecznik 250 mA / 250 V

Sterownik:

R5, R6: 4,7 kΩ
C10: 100 nF
C13, C14: 100 nF / 400 V, montowane pionowo
C11, C12: 33 pF
T1, T2: BC547
D1, D2: 1N4148
U3: 7805
U4: AT90S2313, zaprogramowany
U5, U6: DS1666-010
X1: rezonator 4 MHz
PK1, PK2: RM82 12 V
J6-J8: gniazda ARK2
Podstawka DIL 20 pin: 1 szt.
Podstawka DIL 14 pin: 2 szt.
Przyciski NO: 6 szt.

Przedwzmacniacz:

L1: ECC81 lub podobna
L2: ECC82 lub podobna
L3, L4: EM84
R7*, R8*: 100–220 kΩ
R9*, R10*: około 1 kΩ
R11, R12, R23, R24: 1 MΩ
R13*, R14*, R25, R26: 470 kΩ
R15*, R16*: 0–800 Ω
R17*, R18*: 5,6 kΩ
R19*, R20*: dobierane
R21, R22: 100 kΩ
R27, R28: dobierane, 10–20 Ω min. 5 W
C15-C22: 100 nF / 400 V
Podstawki typu noval montowane do obudowy: 4 szt.
Gniazda typu cinch montowane do obudowy: 4 szt.
Obudowa metalowa
Przewód sieciowy i przepust gumowy

Notes

Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować AT90S2313 do podstawowego uruchomienia sterownika.

Po naciśnięciu ON sterownik najpierw podaje napięcie żarzenia 6,3 V DC, a dopiero po około 40 sekundach załącza napięcie anodowe. Wyłączenie odbywa się odwrotnie: napięcie anodowe jest odłączane od razu, a żarzenie po około 20 sekundach.

Część lampowa jest montowana przestrzennie, poza płytkami drukowanymi. Połączenia wysokiego napięcia należy wykonywać przewodem o izolacji minimum 400 V, a stabilizator LM350 wymaga odpowiedniego radiatora.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT2915 A+?

Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler AT90S2313. Pozostałe elementy trzeba skompletować osobno.

Jak regulowana jest głośność?

Głośność regulują dwa potencjometry cyfrowe DS1666-010. Kanały lewy i prawy można regulować osobno albo jednocześnie przez naciśnięcie par przycisków UP lub DOWN.

Po co zastosowano sekwencyjne załączanie napięć?

Sterownik najpierw załącza żarzenie lamp, a dopiero po nagrzaniu podaje napięcie anodowe. Takie rozwiązanie ogranicza emisję na zimno i pomaga przedłużyć trwałość lamp.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Lampy, potencjometry cyfrowe, przekaźniki, transformatory, złącza, podstawki, elementy zasilacza i pozostałe podzespoły trzeba dobrać osobno według wykazu.

Czy układ jest bezpieczny dla początkujących?

Układ pracuje z napięciem sieciowym 230 VAC oraz napięciem anodowym około +250 V DC, dlatego montaż i uruchomienie wymagają kwalifikacji oraz zachowania zasad bezpieczeństwa przy napięciach niebezpiecznych.
