Przedwzmacniacz gramofonowy stereo o charakterystyce RIAA - zlutowany KIT AVT 1023
- Przedwzmacniacz gramofonowy stereo RIAA AVT1023 do gramofonów z wkładką MM, zasilany 12 VDC, ze wzmacniaczem TDA2320A. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Przedwzmacniacz gramofonowy stereo RIAA – zlutowany AVT1023
Zlutowany układ stereofonicznego przedwzmacniacza gramofonowego RIAA do gramofonu z wkładką MM.
Przedwzmacniacz RIAA do gramofonu z wkładką MM
AVT1023 to stereofoniczny przedwzmacniacz gramofonowy z korekcją RIAA. Układ jest przygotowany do współpracy z gramofonem wyposażonym we wkładkę MM, czyli wkładkę z ruchomym magnesem.
Korekcja RIAA przywraca właściwą charakterystykę odtwarzania płyt winylowych, a zastosowany wzmacniacz operacyjny TDA2320A dobrze sprawdza się przy pracy z niewielkimi sygnałami audio. Wersja zlutowana ułatwia wykorzystanie projektu w torze analogowym dla gramofonu.
Karta techniczna
AVT1023
AVT1023 to stereofoniczny przedwzmacniacz gramofonowy o charakterystyce RIAA, przeznaczony do współpracy z gramofonem z wkładką MM.
| Kod projektu | AVT1023 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Obsługiwana wkładka | MM, z ruchomym magnesem |
| Liczba kanałów | 2, stereo |
| Charakterystyka korekcji | RIAA |
| Wzmocnienie | 38 dB przy 1 kHz |
| Maksymalne napięcie wejściowe | 55 mV |
| Stosunek sygnał/szum | > 78 dB |
| Zniekształcenia nieliniowe | < 0,08% w całym paśmie |
| Wzmacniacz operacyjny | TDA2320A |
| Wejścia | IN1, IN2 |
| Wyjścia | OUT1, OUT2 |
| Zasilanie | 12 VDC, dobrze filtrowane i stabilizowane |
| Wymiary płytki PCB | 41×53 mm |
Wersja

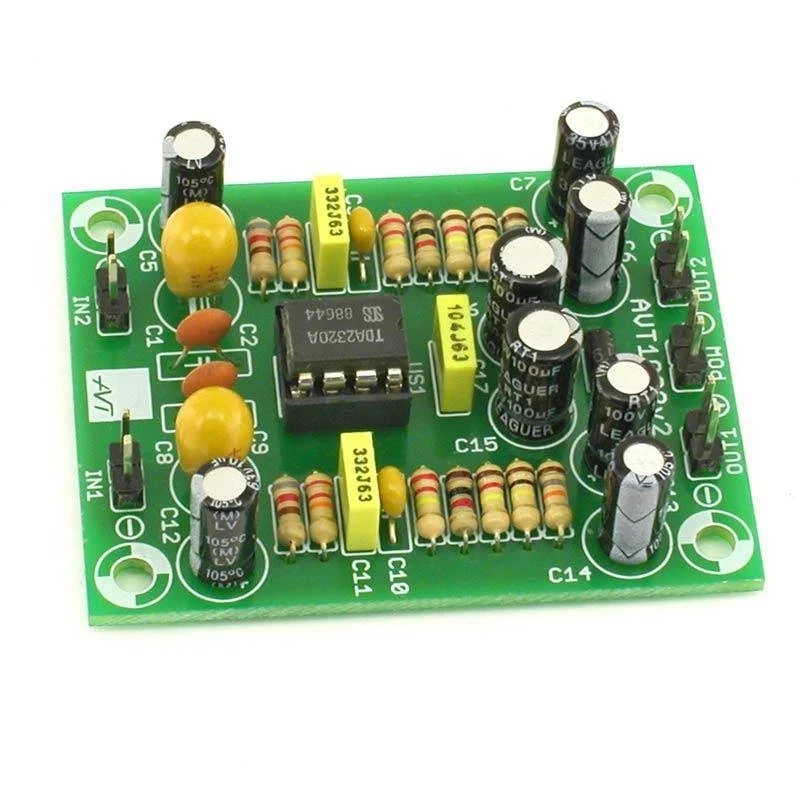

AVT1023 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz gramofonowy RIAA przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
Napięcie zasilające powinno być dobrze odfiltrowane i stabilizowane, ponieważ układ pracuje z małymi sygnałami audio.
Przewody wejściowe i wyjściowe należy ekranować, zwracając szczególną uwagę na dokładne połączenie ekranu z masą układu.
Przy problemach ze wzbudzaniem lub zbieraniem zakłóceń z otoczenia, np. przydźwięku sieciowego, warto zastosować ekranowaną obudowę albo osłonić płytkę odpowiednio przyciętymi kawałkami blachy.
Najczęściej zadawane pytania
AVT1023 C to zlutowany układ przedwzmacniacza gramofonowego RIAA. Wymaga poprawnego podłączenia zasilania, wejść i wyjść audio oraz montażu w obudowie lub własnym urządzeniu.
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia w torze audio i odpowiedniego zasilania.
Układ jest przeznaczony do gramofonu z wkładką MM, czyli z ruchomym magnesem.
Korekcja RIAA przywraca właściwą charakterystykę odtwarzania płyt winylowych, dzięki czemu sygnał z gramofonu może zostać poprawnie wzmocniony w torze audio.
Układ wymaga zasilania 12 VDC. Zasilanie powinno być dobrze stabilizowane i filtrowane.
Tak. Przewody wejściowe i wyjściowe powinny być ekranowane, a ekran należy dokładnie połączyć z masą układu.
