Przedwzmacniacz gramofonowy stereo o charakterystyce RIAA - PCB do projektu AVT 1023
- Przedwzmacniacz gramofonowy stereo RIAA AVT1023 do gramofonów z wkładką MM, zasilany 12 VDC, ze wzmacniaczem TDA2320A. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Przedwzmacniacz gramofonowy stereo RIAA – płytka PCB do projektu AVT1023

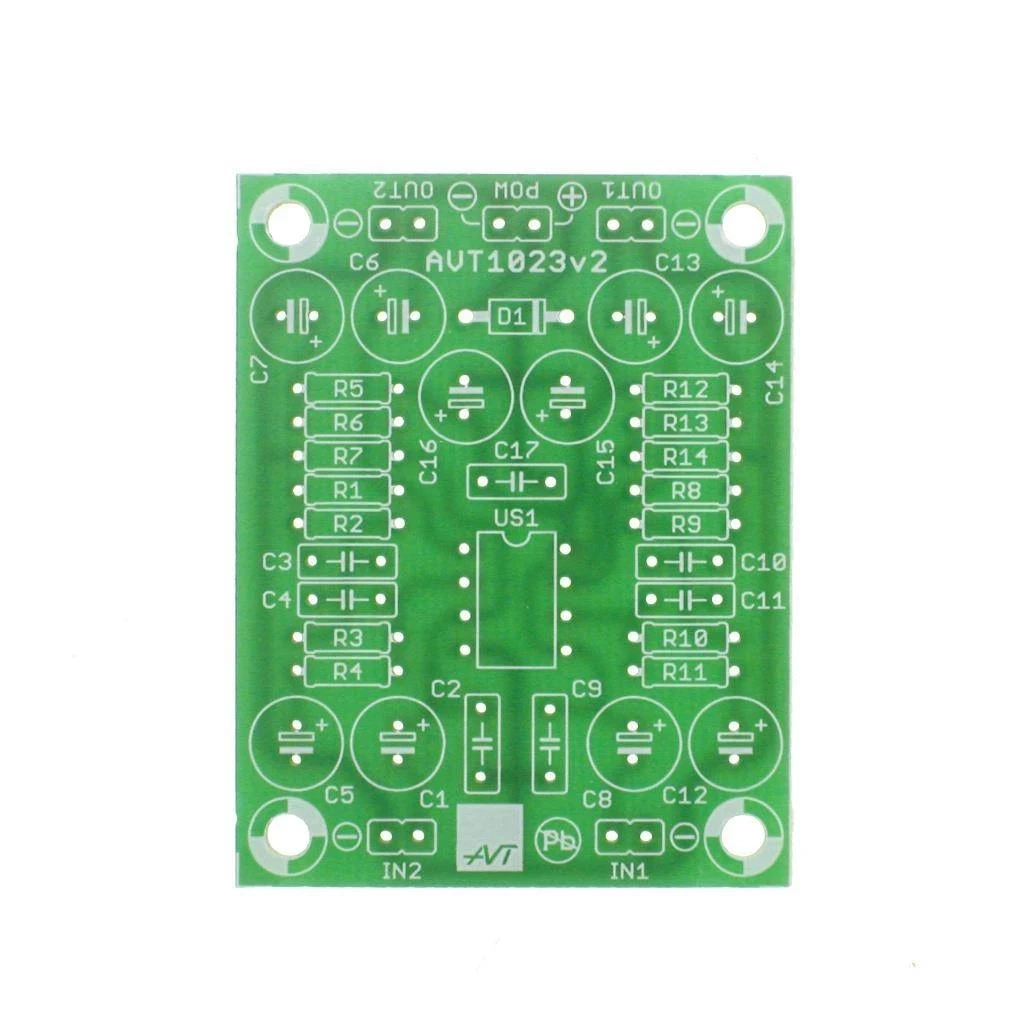

Płytka drukowana do budowy stereofonicznego przedwzmacniacza gramofonowego RIAA do gramofonu z wkładką MM.
Przedwzmacniacz RIAA do gramofonu z wkładką MM
AVT1023 pozwala zbudować stereofoniczny przedwzmacniacz gramofonowy z korekcją RIAA. Układ jest przeznaczony do współpracy z gramofonem wyposażonym we wkładkę MM, czyli wkładkę z ruchomym magnesem.
Korekcja RIAA przywraca właściwą charakterystykę odtwarzania płyt winylowych, a zastosowany wzmacniacz operacyjny TDA2320A dobrze sprawdza się przy pracy z niewielkimi sygnałami audio. To praktyczna baza do budowy własnego toru analogowego dla gramofonu.
Karta techniczna
AVT1023
AVT1023 to stereofoniczny przedwzmacniacz gramofonowy o charakterystyce RIAA, przeznaczony do współpracy z gramofonem z wkładką MM.
| Kod projektu | AVT1023 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Obsługiwana wkładka | MM, z ruchomym magnesem |
| Liczba kanałów | 2, stereo |
| Charakterystyka korekcji | RIAA |
| Wzmocnienie | 38 dB przy 1 kHz |
| Maksymalne napięcie wejściowe | 55 mV |
| Stosunek sygnał/szum | > 78 dB |
| Zniekształcenia nieliniowe | < 0,08% w całym paśmie |
| Wzmacniacz operacyjny | TDA2320A |
| Wejścia | IN1, IN2 |
| Wyjścia | OUT1, OUT2 |
| Zasilanie | 12 VDC, dobrze filtrowane i stabilizowane |
| Wymiary płytki PCB | 41×53 mm |
Wersja
AVT1023 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R8: 1 kΩ
- R2, R9: 220 kΩ
- R3, R10: 22 kΩ
- R4, R11: 820 Ω
- R5, R12: 18 kΩ
- R6, R13: 100 kΩ
- R7, R14: 120 kΩ
- C1, C8: 4,7 µF
- C2, C9: 82 pF
- C3, C10: 15 nF
- C4, C11: 3,3 nF
- C5, C12: 10 µF
- C6, C13: 1 µF
- C7, C14: 47 µF
- C15, C16: 100 µF
- C17: 100 nF
- D1: 1N5819 lub podobna
- US1: TDA2320A
- IN1, IN2: szpilki goldpin 1×2
- OUT1, OUT2: szpilki goldpin 1×2
- POW: szpilki goldpin 1×2
Notes
Napięcie zasilające powinno być dobrze odfiltrowane i stabilizowane, ponieważ układ pracuje z małymi sygnałami audio.
Przewody wejściowe i wyjściowe należy ekranować, zwracając szczególną uwagę na dokładne połączenie ekranu z masą układu.
Przy problemach ze wzbudzaniem lub zbieraniem zakłóceń z otoczenia, np. przydźwięku sieciowego, warto zastosować ekranowaną obudowę albo osłonić płytkę odpowiednio przyciętymi kawałkami blachy.
Najczęściej zadawane pytania
AVT1023 A zawiera płytkę PCB do projektu przedwzmacniacza gramofonowego. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Układ jest przeznaczony do gramofonu z wkładką MM, czyli z ruchomym magnesem.
Korekcja RIAA przywraca właściwą charakterystykę odtwarzania płyt winylowych, dzięki czemu sygnał z gramofonu może zostać poprawnie wzmocniony w torze audio.
Układ wymaga zasilania 12 VDC. Zasilanie powinno być dobrze stabilizowane i filtrowane.
Tak. Przewody wejściowe i wyjściowe powinny być ekranowane, a ekran należy dokładnie połączyć z masą układu.
Nie. Wersja A to sama płytka PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
