Przedwzmacniacz gramofonowy stereo MM RIAA - PCB do projektu AVT 1693

Przedwzmacniacz gramofonowy stereo MM RIAA AVT1693 z układem LME49720, korekcją RIAA, wejściami RCA, zasilaczem symetrycznym ±12 V i płytką 80×50 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

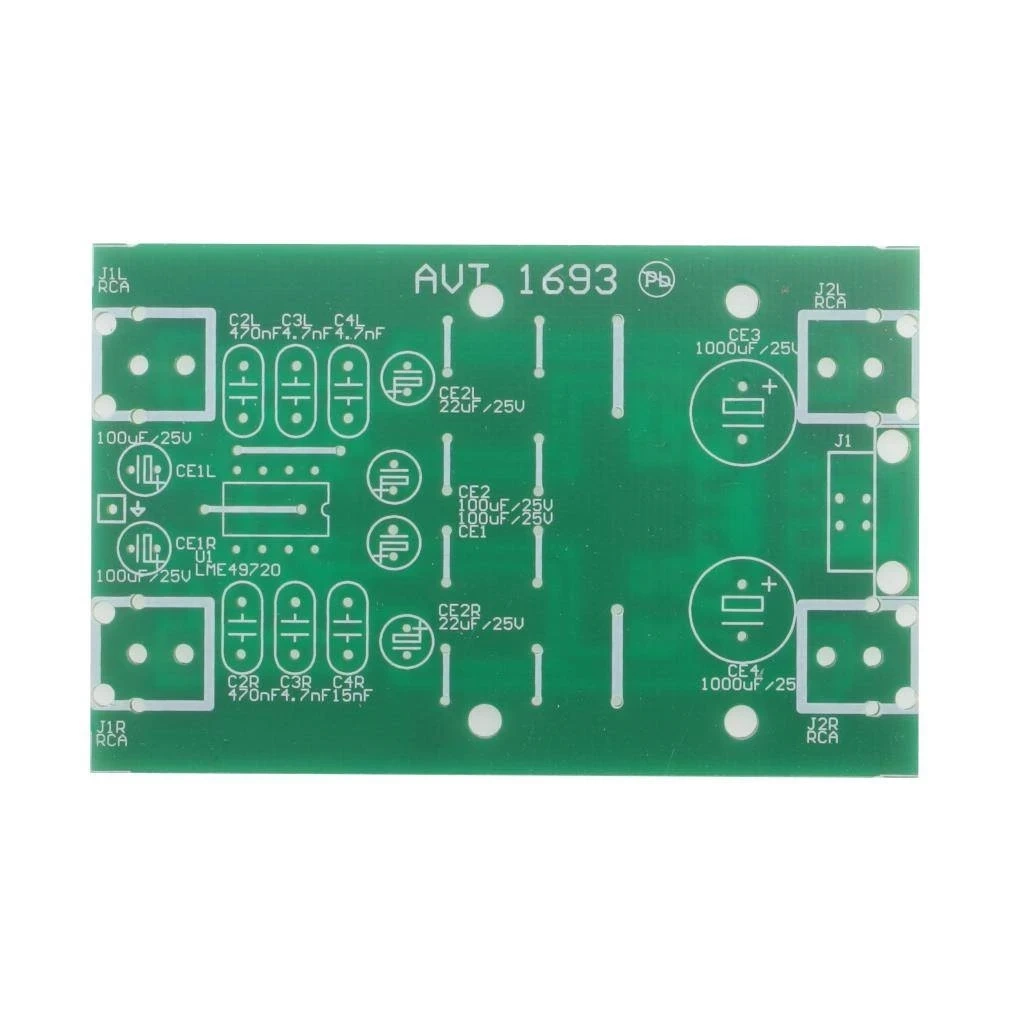

Przedwzmacniacz gramofonowy stereo MM RIAA – płytka PCB AVT1693

Płytka drukowana do budowy przedwzmacniacza gramofonowego stereo dla wkładek MM, z korekcją RIAA i zasilaczem symetrycznym ±12 V.

Wejście gramofonowe MM do wzmacniacza liniowego

AVT1693 pozwala zbudować przedwzmacniacz gramofonowy do wkładek z ruchomym magnesem MM. Układ wzmacnia bardzo mały sygnał z gramofonu i koryguje charakterystykę RIAA, dzięki czemu gramofon można podłączyć do wejścia liniowego wzmacniacza audio.

Tor audio oparto na wysokiej jakości wzmacniaczu operacyjnym LME49720, a na płytce znajduje się zasilacz symetryczny ±12 V ze stabilizatorami 78L12 i 79L12. Projekt dobrze pasuje do modernizacji domowego systemu audio, budowy osobnego przedwzmacniacza gramofonowego albo dodania wejścia PHONO do wzmacniacza, który ma tylko wejścia liniowe.

Wkładki MM Przedwzmacniacz do gramofonów z wkładką z ruchomym magnesem

Korekcja RIAA Właściwe odtworzenie proporcji niskich i wysokich częstotliwości z płyty winylowej

Płytka 80×50 mm Kompaktowy format do małej obudowy przedwzmacniacza

Karta techniczna
AVT1693

AVT1693 to stereofoniczny przedwzmacniacz gramofonowy MM z korekcją RIAA, wejściami RCA i zintegrowanym zasilaczem symetrycznym.

Kod projektu	AVT1693
Wersja	A – płytka drukowana PCB
Typ układu	przedwzmacniacz gramofonowy stereo
Obsługiwane wkładki	MM – moving magnet / ruchomy magnes
Korekcja	RIAA
Układ audio	LME49720, DIP8
Wejścia / wyjścia audio	gniazda RCA, kanał lewy i prawy
Typowe obciążenie wkładki MM	47 kΩ
Pojemność obciążenia wkładki	dobierana typowo w zakresie 100…470 pF
Zasilacz na płytce	symetryczny ±12 V
Stabilizatory	LM78L12 i LM79L12
Mostek prostowniczy	DF06S
Transformator	230 V / 2×12 VAC / 4 VA, w obudowie wtyczkowej
Złącze zasilania	USB B do druku jako wejście z transformatora
Wymiary płytki PCB	80×50 mm

Pobierz dokumentację PDF

Wersja

AVT1693 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1L, R1R: 47 kΩ, SMD 1206, 1%
R4L, R4R: 16 kΩ, SMD 1206, 1%
R5L, R5R, R9L, R9R: 200 kΩ, SMD 1206, 1%
R6L, R6R, R8L, R8R: 390 Ω, SMD 1206, 1%
C1…C4: 100 nF, SMD 1206
C1L, C1R: 100 pF, SMD 1206
C2L, C2R: 470 nF, kondensator foliowy R=5 mm, 1%
C3L, C3R: 15 nF, kondensator foliowy R=5 mm, 1%
C4L, C4R: 4,7 nF, kondensator foliowy R=5 mm, 1%
CE1, CE2, CE1L, CE1R: 100 µF / 25 V
CE3, CE4: 1000 µF / 25 V
CE2L, CE2R: 22 µF / 25 V
BR1: mostek prostowniczy DF06S, SMD
U1: LME49720, DIP8
U2: LM78L12, SO8
U3: LM79L12, SO8
J1: gniazdo USB B do druku
TR: transformator 230 V / 2×12 VAC / 4 VA, w obudowie wtyczkowej
J1L, J1R, J2L, J2R: gniazdo RCA CC134, czerwone/czarne

Notes

Elementy kształtujące charakterystykę RIAA powinny mieć dobrą tolerancję i być dobrane możliwie dokładnie. Dotyczy to szczególnie rezystorów oraz kondensatorów w pętli sprzężenia zwrotnego kanału lewego i prawego.

Pojemność wejściową warto dopasować do konkretnej wkładki gramofonowej. Typowe wkładki MM pracują z rezystancją 47 kΩ, a pojemność obciążenia często mieści się w zakresie 100…470 pF.

Masę przedwzmacniacza trzeba połączyć z masą gramofonu i obudową. Brak takiego połączenia może powodować słyszalny przydźwięk sieciowy, szczególnie przy małych sygnałach z wkładki gramofonowej.

Uwaga: układ pracuje z bardzo małymi sygnałami z wkładki gramofonowej. Przed uruchomieniem sprawdź polaryzację kondensatorów elektrolitycznych, poprawność stabilizatorów ±12 V, połączenia RCA oraz prowadzenie masy gramofonu i obudowy.

Najczęściej zadawane pytania

Co zawiera wersja AVT1693 A?

AVT1693 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Do jakiego gramofonu pasuje AVT1693?

Układ jest przeznaczony do gramofonów z wkładką MM, czyli z ruchomym magnesem. Wzmacnia sygnał z wkładki i umożliwia podłączenie gramofonu do wejścia liniowego wzmacniacza audio.

Po co potrzebna jest korekcja RIAA?

Sygnał zapisany na płycie winylowej nie ma liniowej charakterystyki. Korekcja RIAA przywraca właściwe proporcje niskich i wysokich częstotliwości, dzięki czemu nagranie brzmi naturalnie.

Czy przedwzmacniacz działa z wkładkami MC?

Układ jest przeznaczony do wkładek MM. Wkładki MC o niskim poziomie sygnału zwykle wymagają innego przedwzmacniacza lub dodatkowego stopnia dopasowującego.

Dlaczego trzeba połączyć masę gramofonu z obudową?

Sygnał z wkładki gramofonowej ma bardzo małą amplitudę, dlatego tor audio jest podatny na przydźwięk. Połączenie masy gramofonu, płytki i obudowy pomaga ograniczyć brum sieciowy.

Czy trzeba dobierać elementy korekcji?

Tak, warto stosować elementy o dobrej tolerancji, szczególnie w korekcji RIAA. Dokładniejsze wartości rezystorów i kondensatorów pomagają zachować poprawną charakterystykę odtwarzania.
