Przedwzmacniacz gramofonowy RIAA stereo MM - zasilanie symetryczne - zlutowany KIT AVT 2680
- Przedwzmacniacz gramofonowy RIAA AVT2680 do wkładki MM, z NE5532, korekcją RIAA / RIAA-IEC, obciążeniem wejścia 47,5kΩ / 100pF i zasilaniem symetrycznym. Wersja C to zlutowany układ do montażu w obudowie lub integracji z własnym urządzeniem audio.

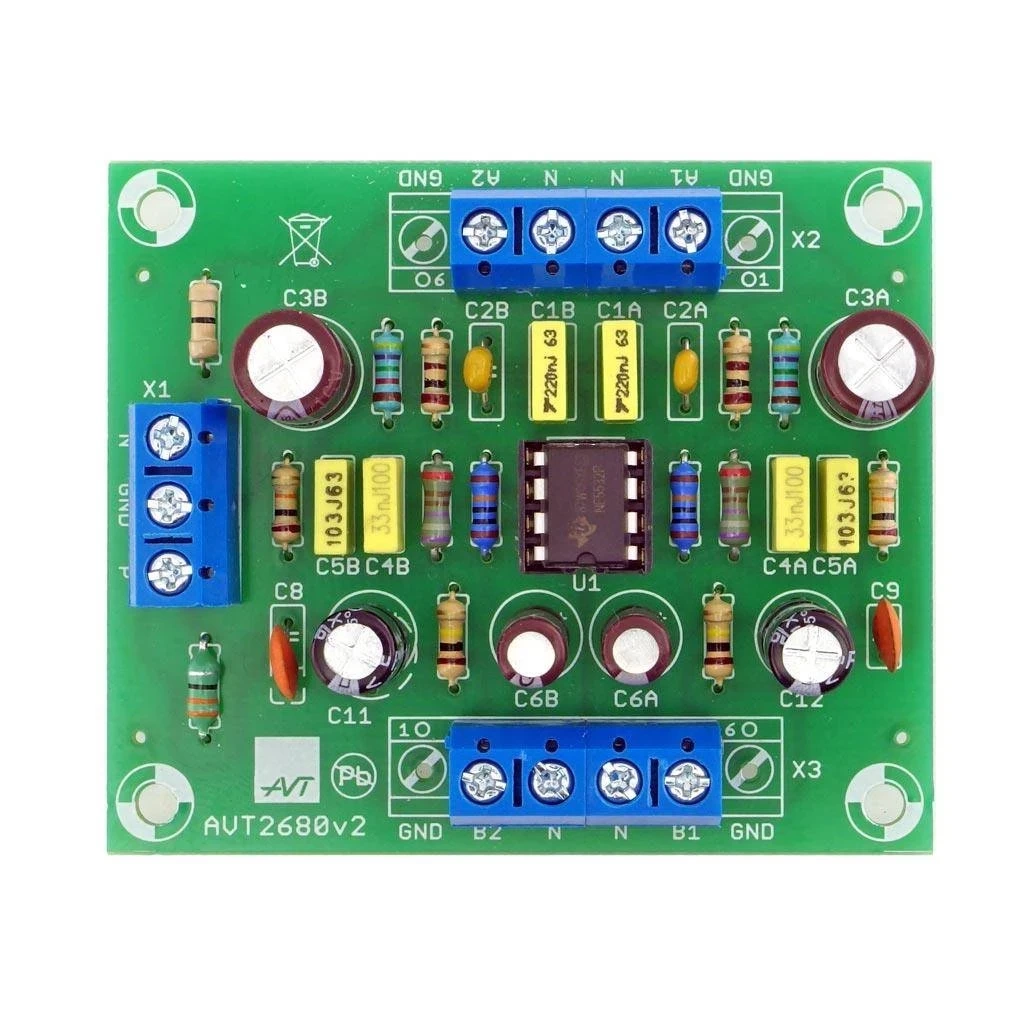

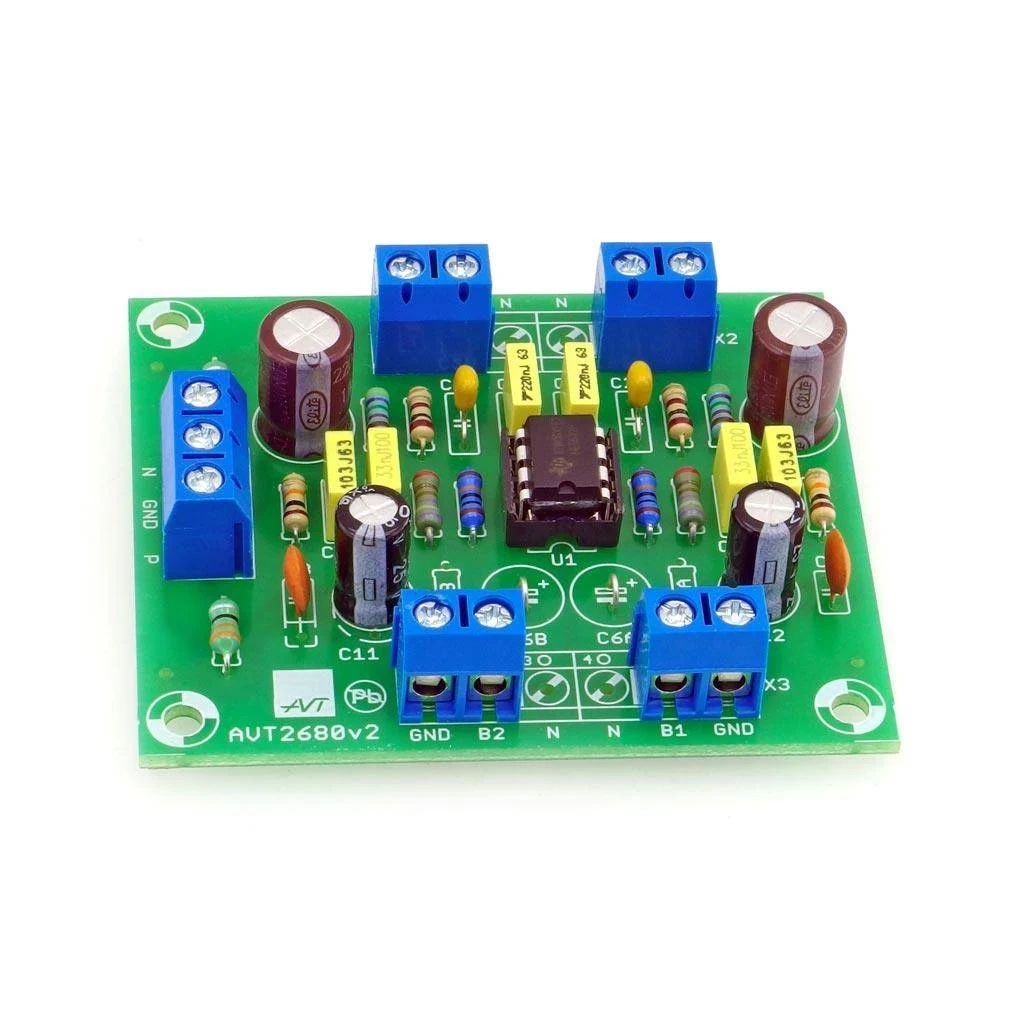

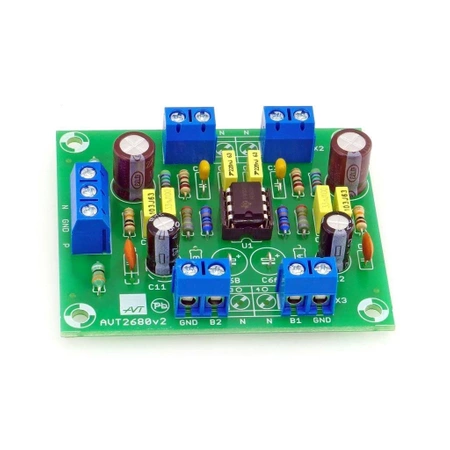

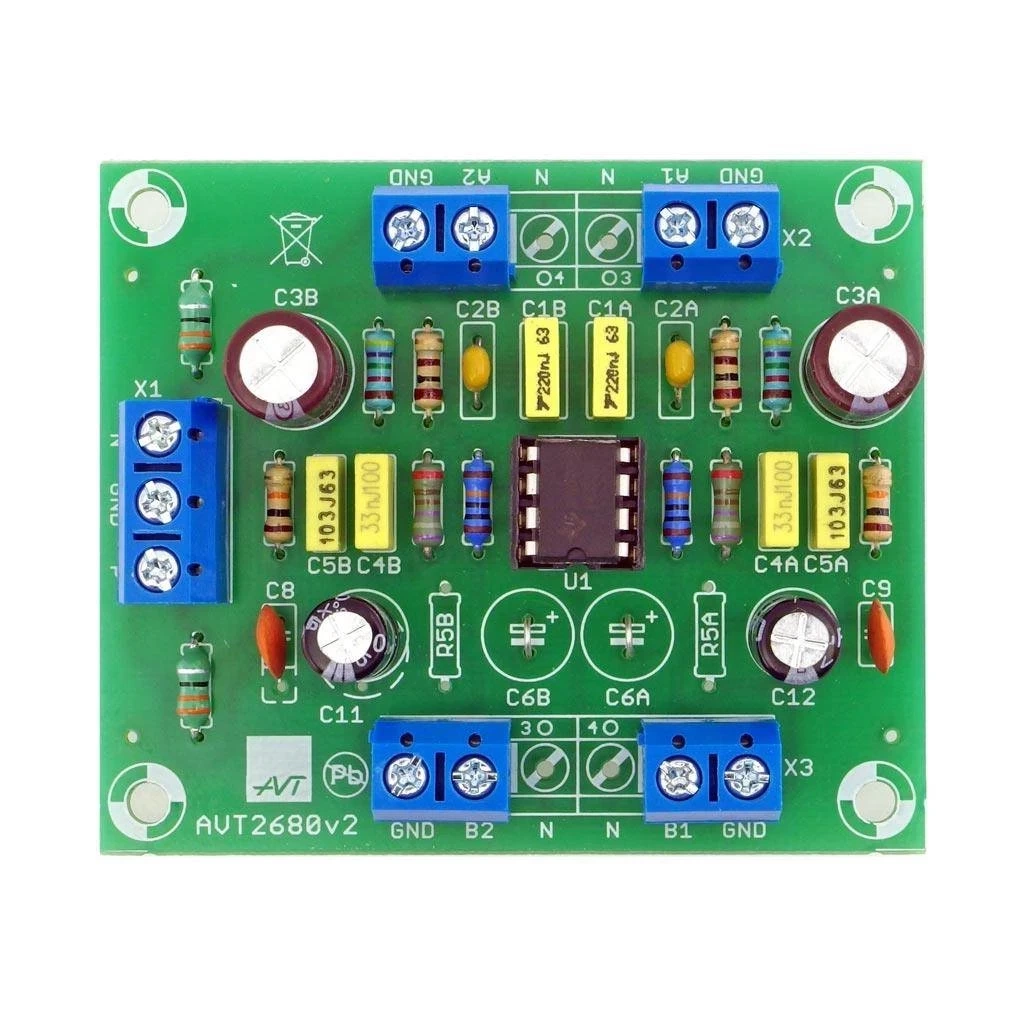

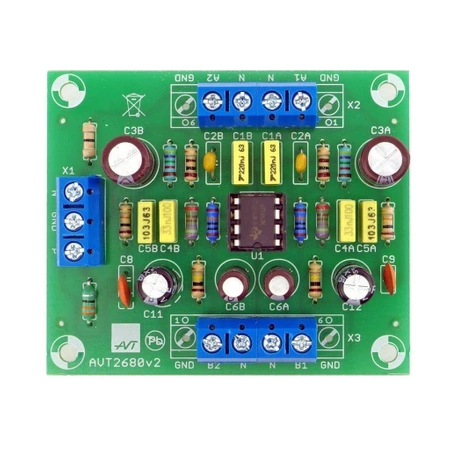

Przedwzmacniacz gramofonowy RIAA stereo MM – zlutowany, zasilanie symetryczne AVT2680 C2
Zlutowany układ przedwzmacniacza RIAA do gramofonu z wkładką MM, skonfigurowany do zasilania symetrycznego ±5…±15 V.
Zlutowany moduł PHONO w preferowanej konfiguracji zasilania
AVT2680 C2 to zlutowany przedwzmacniacz gramofonowy RIAA do wkładki magnetycznej MM, przygotowany do pracy z zasilaniem symetrycznym ±5…±15 V. To korzystna konfiguracja, gdy w urządzeniu audio dostępne jest napięcie symetryczne, szczególnie stabilizowane ±12…±15 V.
Moduł wykorzystuje niskoszumny wzmacniacz operacyjny NE5532, standardowe obciążenie wkładki MM 47,5 kΩ / 100 pF oraz korekcję RIAA / RIAA-IEC. Wersja C2 jest zlutowanym układem do montażu w obudowie lub integracji z własnym wzmacniaczem, amplitunerem albo selektorem wejść.
Karta techniczna
AVT2680 C2
AVT2680 C2 to zlutowany przedwzmacniacz gramofonowy RIAA MM w konfiguracji zasilanej symetrycznie.
| Kod projektu | AVT2680 |
|---|---|
| Wersja | C2 – zlutowany układ, zasilanie symetryczne |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Typ wkładki | MM / wkładka magnetyczna |
| Układ aktywny | NE5532 |
| Korekcja | RIAA oraz RIAA-IEC |
| Obciążenie wejścia | 47,5 kΩ / 100 pF |
| Wzmocnienie przy 1 kHz | około 100× / 40 dB |
| Zasilanie | symetryczne ±5…±15 V, zalecane ±12…±15 V stabilizowane |
| Wymiary płytki PCB | 52×63 mm |
Wersja
AVT2680 C2 – zlutowany układ, zasilanie symetryczne. Moduł jest przygotowany do pracy z napięciem symetrycznym ±5…±15 V, optymalnie stabilizowanym ±12…±15 V. Nie jest samodzielnym urządzeniem w obudowie – wymaga poprawnego podłączenia zasilania, gniazd audio, masy gramofonu i montażu w docelowej konstrukcji.
Notes
Zasilanie symetryczne jest najkorzystniejszym wyborem dla tego projektu, gdy dostępne jest stabilizowane napięcie ±12…±15 V. W tej konfiguracji sygnał wyjściowy pobierany jest bezpośrednio z wyjścia wzmacniacza operacyjnego.
Przy montażu w większym wzmacniaczu warto umieścić moduł możliwie blisko gniazd gramofonowych, aby skrócić odcinek przewodów przenoszących sygnał z wkładki MM.
Ekranowana obudowa, poprawne połączenie masy gramofonu i stabilizowane zasilanie pomagają ograniczyć przydźwięk oraz szumy.
Uwaga: układ pracuje z bardzo małym sygnałem z wkładki MM. Nieprawidłowo poprowadzona masa, brak ekranowania lub zaszumione zasilanie mogą powodować przydźwięk i słyszalne szumy.
Najczęściej zadawane pytania
AVT2680 C2 to zlutowany układ przedwzmacniacza RIAA w konfiguracji zasilanej symetrycznie ±5…±15 V.
Nie. To zlutowany moduł do montażu w obudowie lub własnym urządzeniu audio. Trzeba podłączyć zasilanie, wejście, wyjście i masę gramofonu.
Zasilanie symetryczne ±12…±15 V jest preferowane, gdy jest dostępne, ponieważ upraszcza punkt pracy wyjścia i dobrze pasuje do urządzeń audio z symetrycznym zasilaczem.
Do gramofonu z wkładką magnetyczną MM. Wkładki MC wymagają dodatkowego stopnia dopasowującego.
