Przedwzmacniacz gramofonowy RIAA stereo MM - zasilanie niesymetryczne - zlutowany KIT AVT 2680
- Przedwzmacniacz gramofonowy RIAA AVT2680 do wkładki MM, z NE5532, korekcją RIAA / RIAA-IEC, obciążeniem wejścia 47,5kΩ / 100pF i zasilaniem niesymetrycznym. Wersja C1 to zlutowany układ do montażu w obudowie lub integracji z własnym urządzeniem audio.

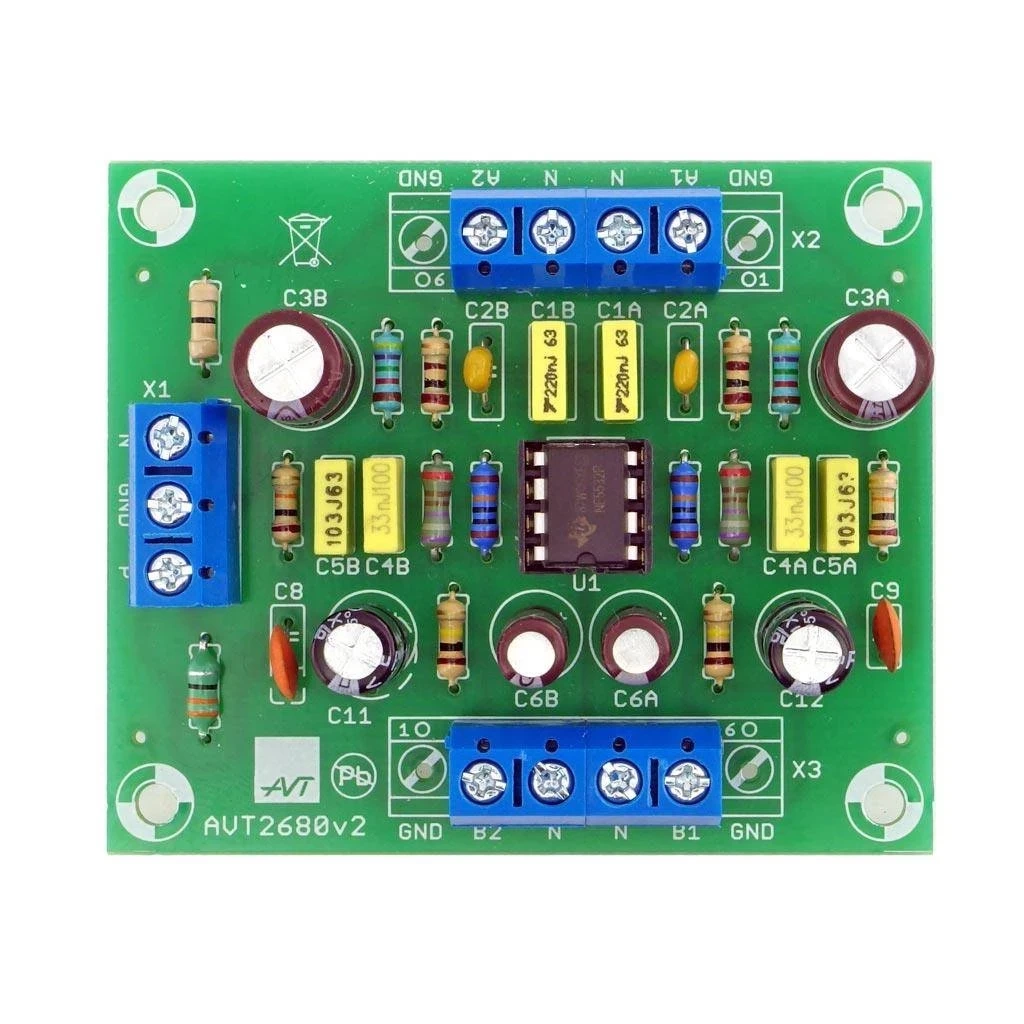

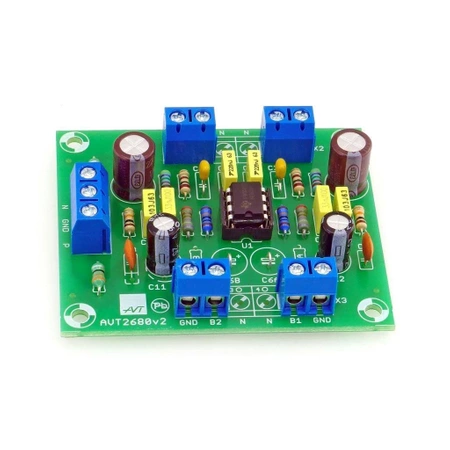

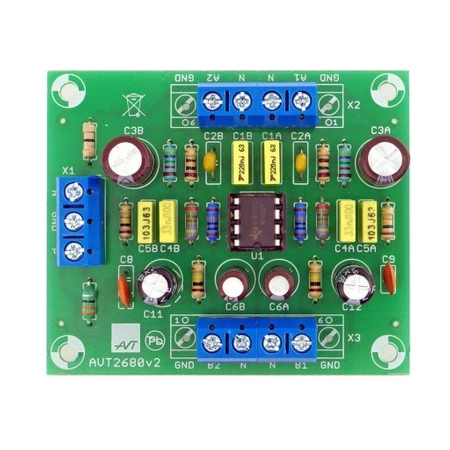

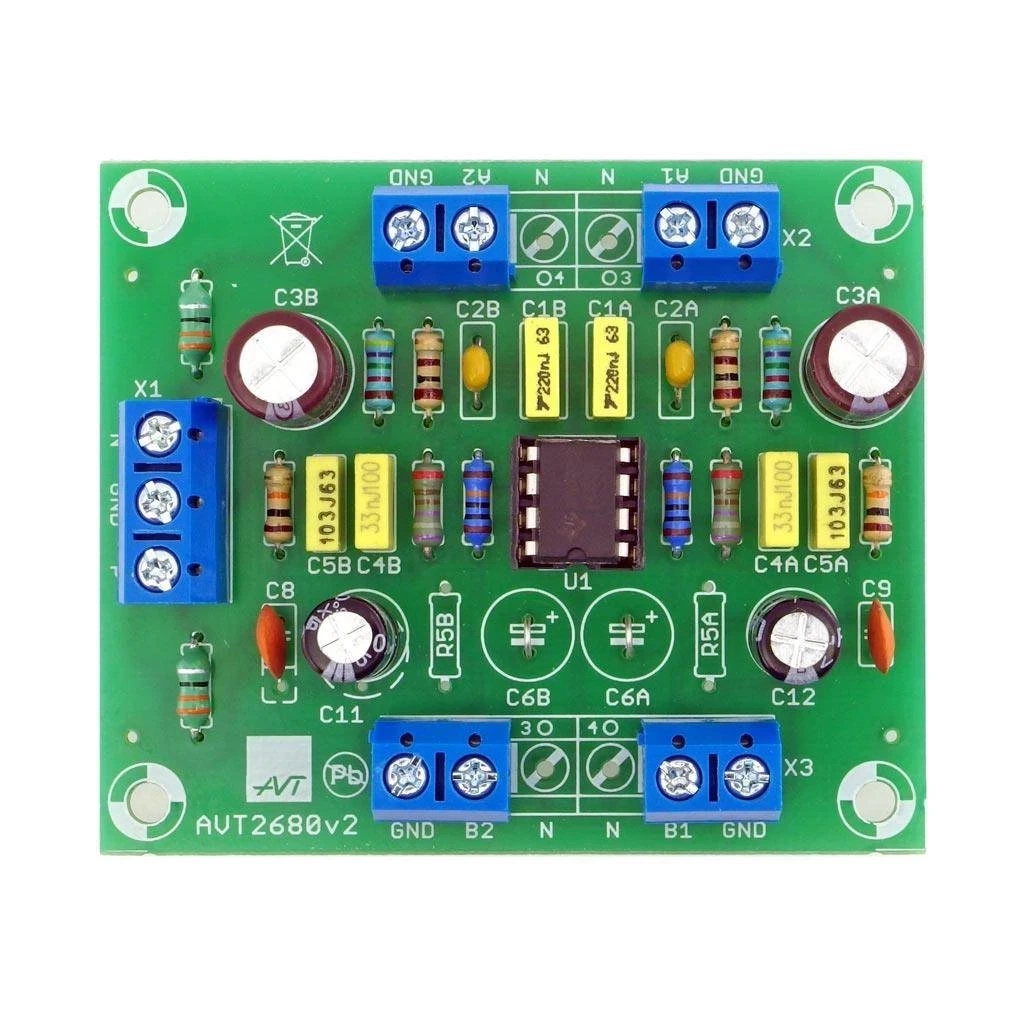

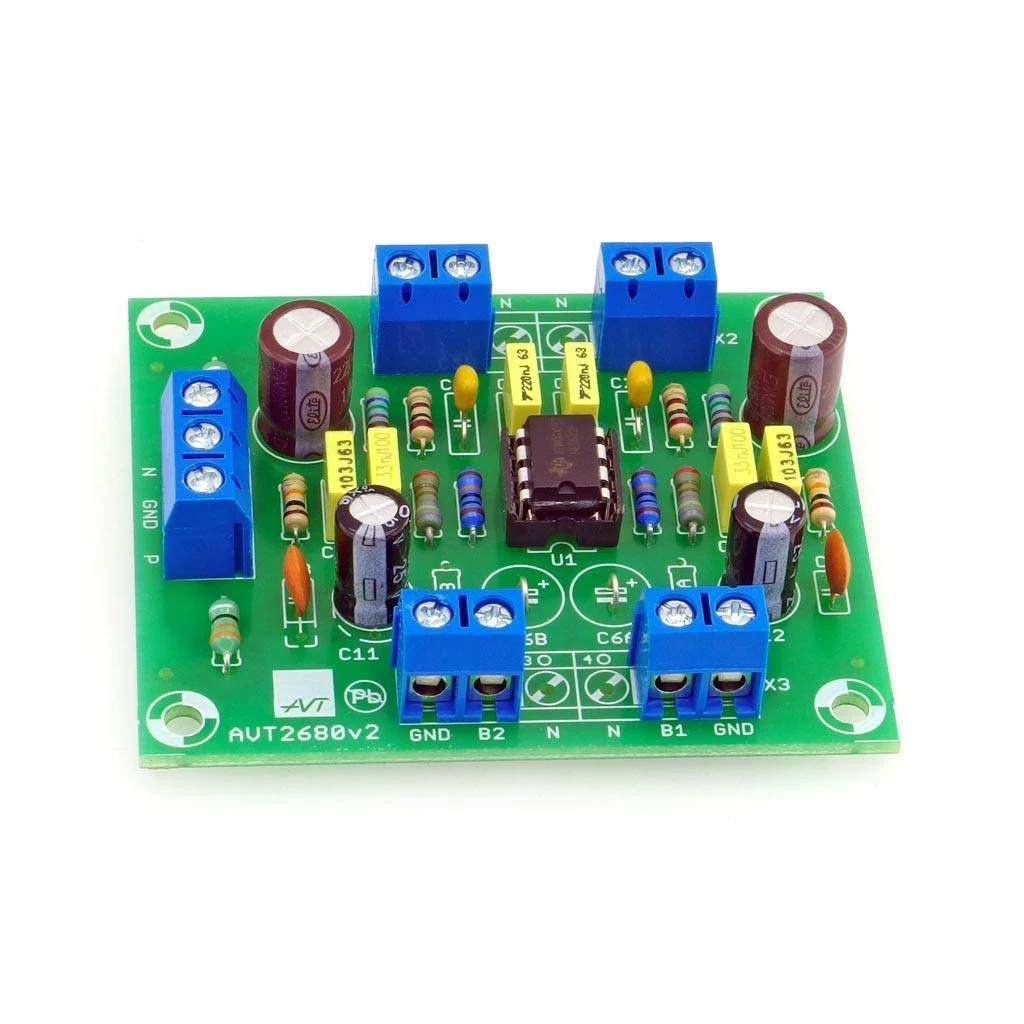

Przedwzmacniacz gramofonowy RIAA stereo MM – zlutowany, zasilanie niesymetryczne AVT2680 C1
Zlutowany układ przedwzmacniacza RIAA do gramofonu z wkładką MM, skonfigurowany do zasilania pojedynczym napięciem 10…24 V.
Gotowy zlutowany moduł PHONO z zasilaniem pojedynczym
AVT2680 C1 to zlutowany przedwzmacniacz gramofonowy RIAA do wkładki magnetycznej MM, przygotowany do pracy z pojedynczym napięciem zasilania 10…24 V. Moduł wzmacnia sygnał z gramofonu i umożliwia podłączenie go do wejścia liniowego wzmacniacza lub amplitunera.
Wersja C1 sprawdza się tam, gdzie łatwiej dostępne jest jedno napięcie zasilające, na przykład w osobnej przystawce gramofonowej. Układ jest zlutowany, ale nadal wymaga poprawnego montażu w obudowie, podłączenia gniazd, masy gramofonu i dobrze filtrowanego zasilania.
Karta techniczna
AVT2680 C1
AVT2680 C1 to zlutowany przedwzmacniacz gramofonowy RIAA MM w konfiguracji zasilanej pojedynczym napięciem.
| Kod projektu | AVT2680 |
|---|---|
| Wersja | C1 – zlutowany układ, zasilanie niesymetryczne |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Typ wkładki | MM / wkładka magnetyczna |
| Układ aktywny | NE5532 |
| Korekcja | RIAA oraz RIAA-IEC |
| Obciążenie wejścia | 47,5 kΩ / 100 pF |
| Wzmocnienie przy 1 kHz | około 100× / 40 dB |
| Zasilanie | pojedyncze 10…24 V, zalecane stabilizowane 12…24 V |
| Wymiary płytki PCB | 52×63 mm |
Wersja
AVT2680 C1 – zlutowany układ, zasilanie niesymetryczne. Moduł jest przygotowany do pracy z pojedynczym napięciem 10…24 V. Nie jest samodzielnym urządzeniem w obudowie – wymaga poprawnego podłączenia zasilania, gniazd audio, masy gramofonu i montażu w docelowej konstrukcji.
Notes
W konfiguracji zasilanej pojedynczo masa sygnałowa jest tworzona w układzie na potencjale połowy napięcia zasilania. Podczas podłączania wejścia trzeba pilnować właściwego punktu odniesienia dla przewodów z wkładki gramofonowej.
Do zasilania najlepiej użyć dobrze filtrowanego zasilacza stabilizowanego 12…24 V. Jakość zasilania bezpośrednio wpływa na poziom szumów i przydźwięku.
Moduł powinien pracować w ekranowanej obudowie, z krótkimi przewodami wejściowymi i osobnym zaciskiem masy gramofonu.
Uwaga: układ pracuje z bardzo małym sygnałem z wkładki MM. Nieprawidłowo poprowadzona masa, brak ekranowania lub zaszumione zasilanie mogą powodować przydźwięk i słyszalne szumy.
Najczęściej zadawane pytania
AVT2680 C1 to zlutowany układ przedwzmacniacza RIAA w konfiguracji zasilanej pojedynczym napięciem 10…24 V.
Nie. To zlutowany moduł do montażu w obudowie lub własnym urządzeniu audio. Trzeba podłączyć zasilanie, wejście, wyjście i masę gramofonu.
Do gramofonu z wkładką magnetyczną MM. Wkładki MC wymagają dodatkowego stopnia dopasowującego.
Najlepiej zastosować stabilizowany, dobrze filtrowany zasilacz pojedynczy 12…24 V DC.
