Co zawiera wersja AVT2680 A?
AVT2680 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne trzeba skompletować osobno, zgodnie z wybranym sposobem zasilania: pojedynczym 10…24 V albo symetrycznym ±12…±15 V.
Przedwzmacniacz gramofonowy RIAA stereo MM - PCB do projektu AVT 2680
- Przedwzmacniacz gramofonowy RIAA stereo AVT2680 do wkładki MM, z NE5532, korekcją RIAA / RIAA-IEC, obciążeniem wejścia 47 kΩ / 100 pF, możliwością zasilania symetrycznego lub pojedynczego. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

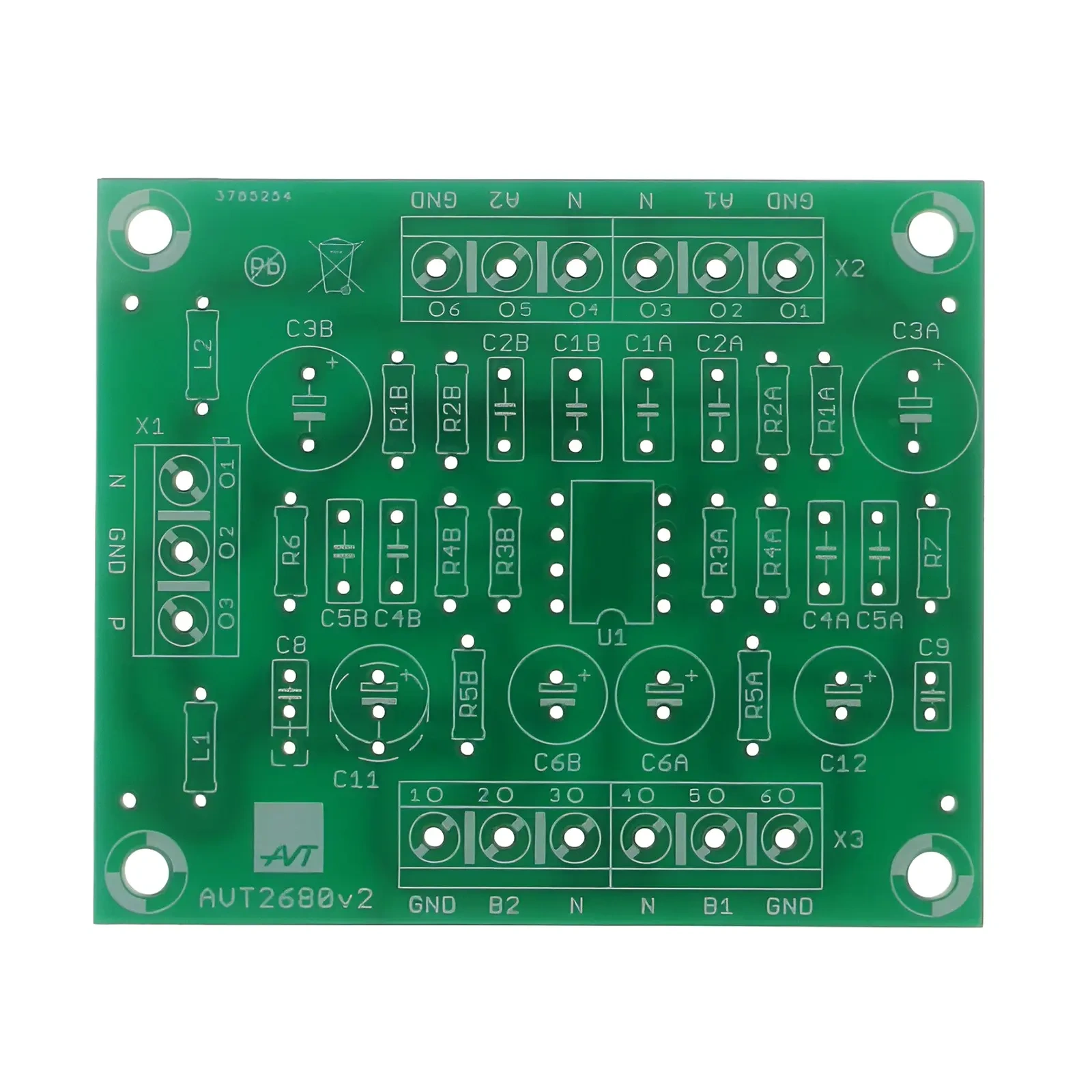

Przedwzmacniacz gramofonowy RIAA stereo MM – płytka PCB AVT2680
Płytka drukowana do budowy stereofonicznego przedwzmacniacza korekcyjnego do gramofonu z wkładką magnetyczną MM.
Wejście PHONO dla gramofonu z wkładką MM
AVT2680 pozwala zbudować przedwzmacniacz gramofonowy RIAA do wkładki magnetycznej MM. Moduł wzmacnia bardzo mały sygnał z gramofonu i nadaje mu właściwą charakterystykę częstotliwościową, dzięki czemu gramofon można podłączyć do wejścia liniowego wzmacniacza, amplitunera lub innego toru audio.
Układ wykorzystuje niskoszumny wzmacniacz operacyjny NE5532 i obsługuje korekcję RIAA oraz RIAA-IEC. Ta sama płytka PCB umożliwia wykonanie wersji z zasilaniem symetrycznym ±5…±15 V albo wersji z zasilaniem pojedynczym 10…24 V, zależnie od sposobu obsadzenia elementów.
Do wkładek MM Standardowe obciążenie wejścia 47 kΩ i pojemność 100 pF
RIAA / RIAA-IEC Korekcja wymagana do prawidłowego odtwarzania płyt winylowych
Płytka 52×63 mm Kompaktowa PCB do obudowy lub integracji ze wzmacniaczem
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT2680
AVT2680 to stereofoniczny przedwzmacniacz gramofonowy RIAA do wkładek MM, oparty na układzie NE5532 i przystosowany do pracy z zasilaniem symetrycznym lub pojedynczym.
| Kod projektu | AVT2680 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Typ wkładki | MM / wkładka magnetyczna |
| Korekcja częstotliwościowa | RIAA oraz RIAA-IEC |
| Układ aktywny | NE5532 |
| Obciążenie wejścia | 47,5 kΩ |
| Pojemność wejściowa | 100 pF |
| Wzmocnienie przy 1 kHz | około 100× / 40 dB |
| Zasilanie symetryczne | ±5…±15 V, zalecane stabilizowane ±12…±15 V |
| Zasilanie pojedyncze | 10…24 V, zalecane stabilizowane 12…24 V |
| Konfiguracja zasilania | ta sama płytka PCB, różne obsadzenie wybranych elementów |
| Zastosowanie | zewnętrzna przystawka PHONO lub moduł do wbudowania we wzmacniacz |
| Wymagania toru wejściowego | krótkie, najlepiej ekranowane przewody od gramofonu |
| Wymiary płytki PCB | 52×63 mm |
Wersja
AVT2680 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Płytka pozwala wykonać układ w wersji zasilanej pojedynczym napięciem 10…24 V albo w wersji zasilanej symetrycznie ±12…±15 V.
Wykaz elementów – wersja zasilana pojedynczym napięciem 10…24 V
- R1A, R1B: 47,5 kΩ
- R2A, R2B: 100 Ω
- R3A, R3B: 100 kΩ / 1%
- R4A, R4B: 7,87 kΩ / 1%
- R5A, R5B: 100 kΩ
- R6, R7: 10 kΩ
- C1A, C1B: 220 nF
- C2A, C2B: 100 pF
- C3A, C3B: 220 µF LOW ESR
- C4A, C4B: 33 nF
- C5A, C5B: 10 nF
- C6A, C6B: 22 µF LOW ESR
- C8, C9: 100 nF ceramiczne
- C11, C12: 100 µF / 25 V
- U1: NE5532
- L1: 33 µH
- L2: 0 Ω / zwora
- X1: DG301-5.0/3
- X2: DG301-5.0/2 – 2 szt.
- X3: DG301-5.0/2 – 2 szt.
Wykaz elementów – wersja zasilana symetrycznie ±12…±15 V
- R1A, R1B: 47,5 kΩ
- R2A, R2B: 100 Ω
- R3A, R3B: 100 kΩ / 1%
- R4A, R4B: 7,87 kΩ / 1%
- R5A, R5B: nie montować
- R6, R7: 10 kΩ
- C1A, C1B: 220 nF
- C2A, C2B: 100 pF
- C3A, C3B: 220 µF LOW ESR
- C4A, C4B: 33 nF
- C5A, C5B: 10 nF
- C6A, C6B: zwora
- C8, C9: 100 nF ceramiczne
- C11, C12: 100 µF / 25 V
- U1: NE5532
- L1, L2: 33 µH
- X1: DG301-5.0/3
- X2: DG301-5.0/2 – 2 szt.
- X3: DG301-5.0/2 – 2 szt.
Notes
Wersja symetryczna jest najlepszym wyborem, gdy w urządzeniu dostępne jest stabilizowane napięcie ±12…±15 V. W tej konfiguracji elementy C6A, C6B, R5A i R5B nie są potrzebne, a zamiast C6A i C6B należy wlutować zwory.
W wersji zasilanej pojedynczym napięciem masa sygnałowa znajduje się na potencjale połowy napięcia zasilania. Trzeba pilnować sposobu prowadzenia masy wejściowej, aby nie zewrzeć zimnych żył przewodów z niewłaściwym punktem odniesienia.
Przedwzmacniacz pracuje z sygnałami rzędu pojedynczych miliwoltów. Obudowa ekranowana, krótkie przewody wejściowe, poprawne połączenie masy gramofonu i dobrze filtrowane zasilanie mają duży wpływ na poziom przydźwięku oraz szumów.
Uwaga: układ pracuje z bardzo małym sygnałem z wkładki gramofonowej. Brak ekranowania, długie przewody wejściowe, zaszumione zasilanie albo pętla masy mogą spowodować słyszalny przydźwięk i szumy. Stosuj krótkie przewody ekranowane, dobrze filtrowane zasilanie i poprawne połączenie masy gramofonu.
Najczęściej zadawane pytania
Do jakiej wkładki gramofonowej pasuje AVT2680?
Układ jest przeznaczony do gramofonu z wkładką magnetyczną MM. Wejście ma standardowe obciążenie 47,5 kΩ oraz pojemność 100 pF.
Czy AVT2680 obsługuje wkładki MC?
Nie bezpośrednio. Wkładki MC mają znacznie niższy poziom sygnału i wymagają dodatkowego stopnia MC albo transformatora dopasowującego przed wejściem MM.
Które zasilanie wybrać?
Najlepszym wyborem jest zasilanie symetryczne, zwłaszcza stabilizowane ±12…±15 V. Zasilanie pojedyncze 10…24 V jest wygodne, gdy moduł ma pracować jako prosta przystawka z jednym zasilaczem.
Czy układ wymaga regulacji po montażu?
Układ zmontowany ze sprawnych elementów nie wymaga regulacji. Po montażu warto sprawdzić poprawność obsadzenia elementów dla wybranego zasilania oraz napięcia na złączach.
Dlaczego potrzebne są krótkie przewody wejściowe?
Sygnał z wkładki gramofonowej ma bardzo mały poziom, dlatego długie lub nieekranowane przewody łatwo zbierają zakłócenia. Krótkie przewody ekranowane ograniczają przydźwięk i szumy.
