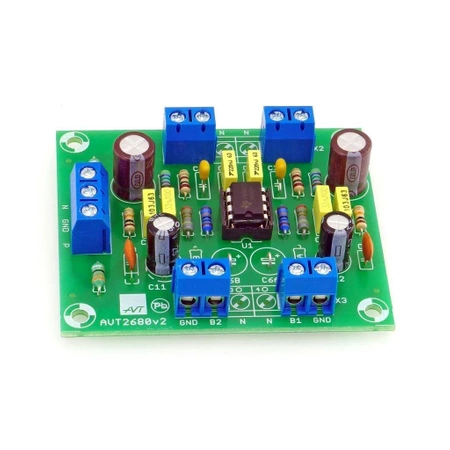

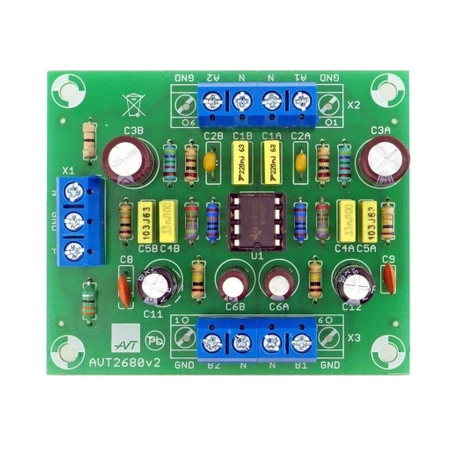

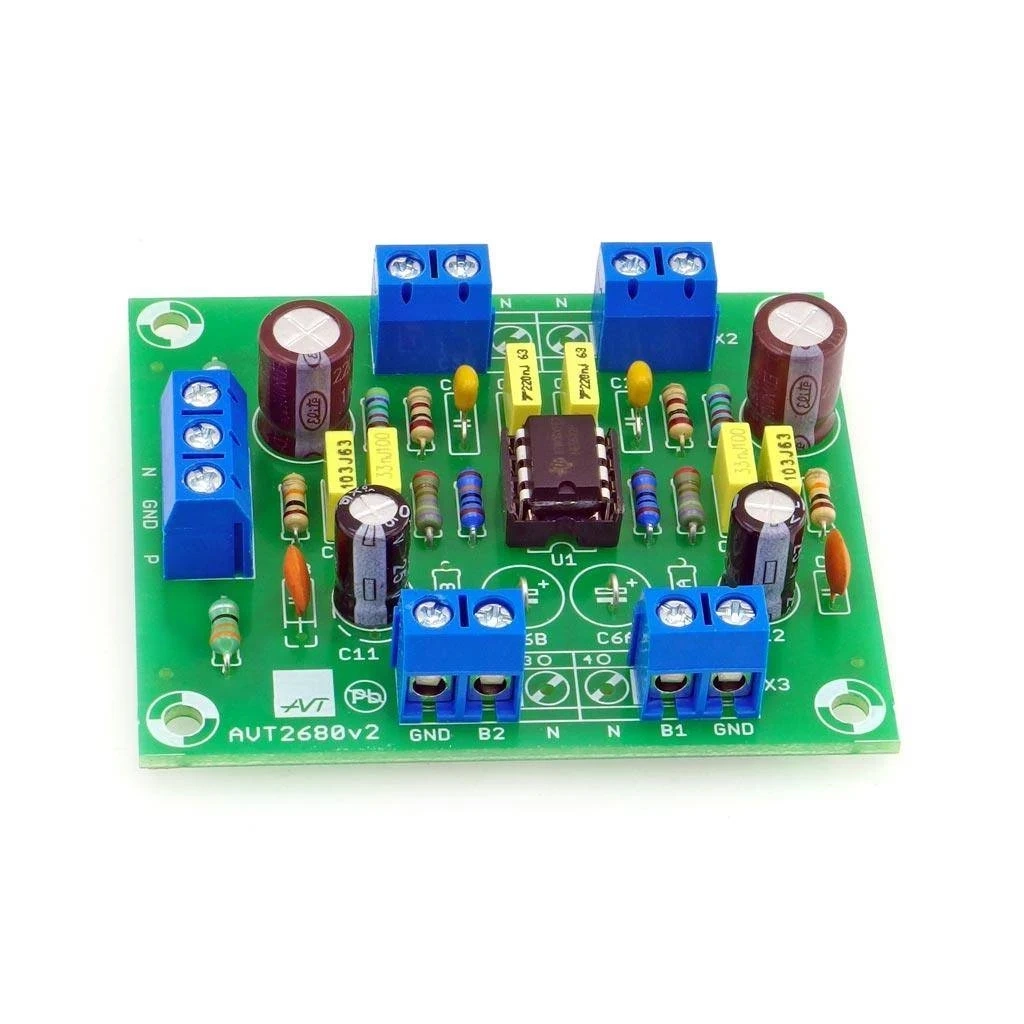

Przedwzmacniacz gramofonowy RIAA stereo MM - KIT AVT 2680
- Przedwzmacniacz gramofonowy RIAA stereo AVT2680 do wkładki MM, z NE5532, RIAA / RIAA-IEC, obciążeniem 47 kΩ / 100 pF, możliwością zasilania symetrycznego lub pojedynczego. Wersja B to zestaw DIY / KIT z płytką PCB i elementami do samodzielnego lutowania.
Przedwzmacniacz gramofonowy RIAA stereo MM – zestaw DIY – KIT AVT2680
Zestaw elementów do samodzielnego montażu stereofonicznego przedwzmacniacza RIAA do gramofonu z wkładką MM.
Wejście PHONO do samodzielnego zbudowania
AVT2680 B to zestaw DIY do budowy przedwzmacniacza gramofonowego RIAA dla wkładki magnetycznej MM. Po zmontowaniu moduł wzmacnia niski sygnał z gramofonu i koryguje go zgodnie z charakterystyką RIAA, dzięki czemu gramofon można podłączyć do wejścia liniowego wzmacniacza lub amplitunera.
Układ wykorzystuje niskoszumny wzmacniacz operacyjny NE5532 i pozwala wybrać sposób zasilania podczas montażu: symetryczny ±5…±15 V albo pojedynczy 10…24 V. To praktyczny zestaw dla osób, które chcą samodzielnie zbudować kompaktowy moduł PHONO do własnego toru audio.
Karta techniczna
AVT2680 B
AVT2680 B to zestaw elementów do samodzielnego montażu przedwzmacniacza gramofonowego RIAA do wkładek MM.
| Kod projektu | AVT2680 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przedwzmacniacz gramofonowy stereo RIAA |
| Typ wkładki | MM / wkładka magnetyczna |
| Korekcja | RIAA oraz RIAA-IEC |
| Układ aktywny | NE5532 |
| Obciążenie wejścia | 47,5 kΩ / 100 pF |
| Wzmocnienie przy 1 kHz | około 100× / 40 dB |
| Zasilanie symetryczne | ±5…±15 V, zalecane ±12…±15 V stabilizowane |
| Zasilanie pojedyncze | 10…24 V, zalecane 12…24 V stabilizowane |
| Wymiary płytki PCB | 52×63 mm |
Wersja
AVT2680 B – zestaw elementów do samodzielnego montażu / KIT. Wersja zawiera płytkę PCB oraz podzespoły do zlutowania. Podczas montażu należy wybrać wariant zasilania: pojedynczy 10…24 V albo symetryczny ±12…±15 V.
Notes
Najlepszym wyborem, gdy jest dostępne odpowiednie napięcie, jest wersja zasilana symetrycznie stabilizowanym napięciem ±12…±15 V.
W wersji zasilanej pojedynczo szczególnie ważne jest poprawne prowadzenie masy wejściowej, ponieważ punkt oznaczony jako masa sygnałowa pracuje na potencjale połowy napięcia zasilania.
Wejście gramofonowe przenosi sygnał rzędu pojedynczych miliwoltów, dlatego przewody wejściowe powinny być krótkie i ekranowane.
Uwaga: przedwzmacniacz pracuje z bardzo małym sygnałem z wkładki gramofonowej. Brak ekranowania, długie przewody wejściowe, zaszumione zasilanie albo pętla masy mogą powodować przydźwięk i szumy.
Najczęściej zadawane pytania
AVT2680 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły do zlutowania.

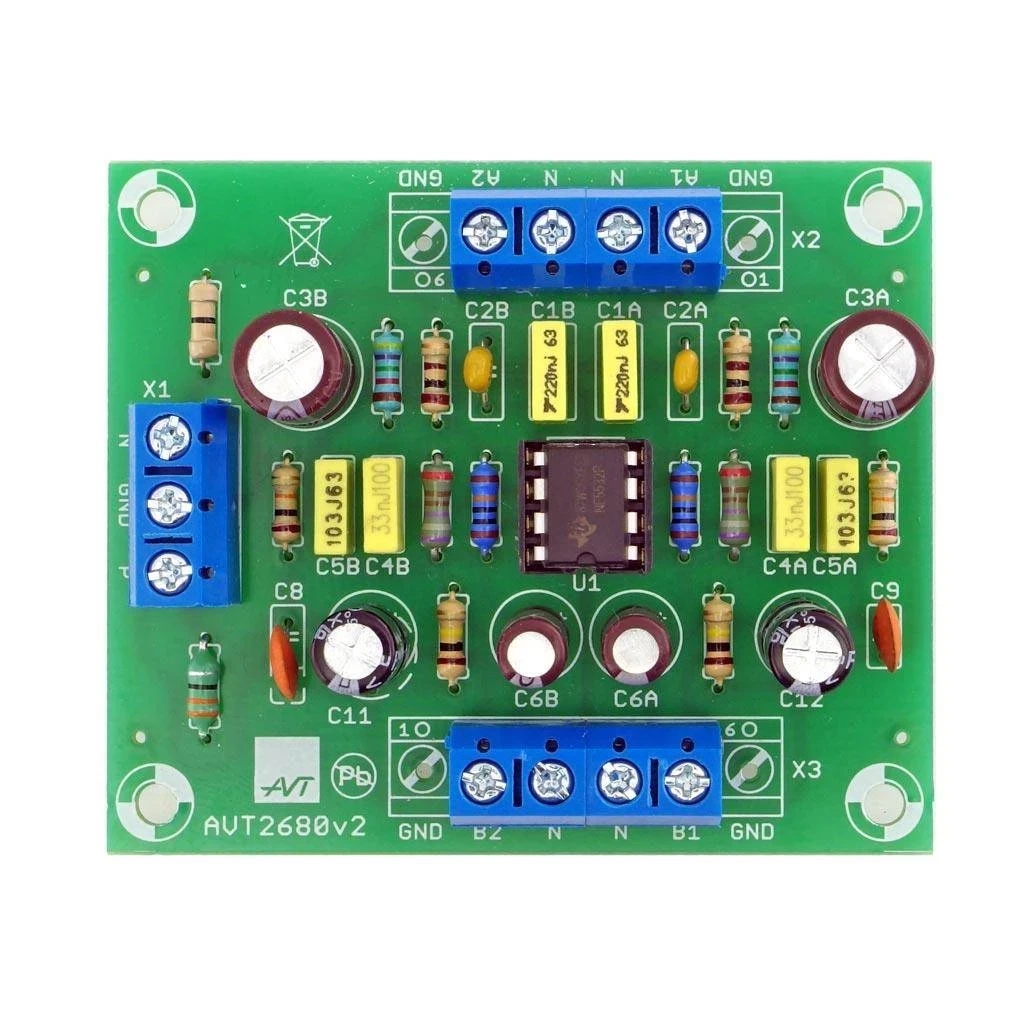

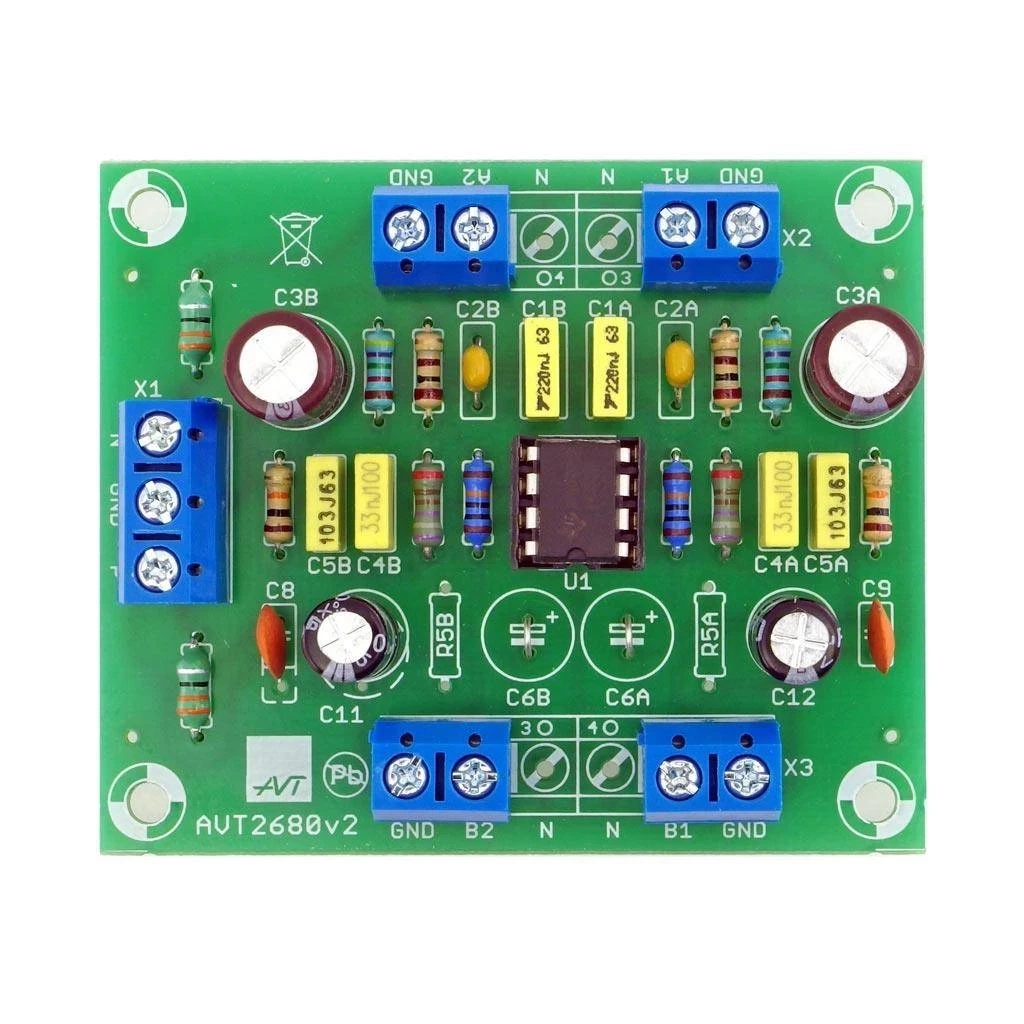

Tak. Ta sama płytka pozwala wykonać układ z zasilaniem pojedynczym 10…24 V albo symetrycznym ±5…±15 V, ale wymaga innego obsadzenia wybranych elementów.
Układ jest przeznaczony do wkładki magnetycznej MM. Nie jest bezpośrednim przedwzmacniaczem dla wkładek MC.
Nie wymaga regulacji potencjometrami. Po montażu należy sprawdzić poprawność obsady dla wybranego zasilania i poprawność napięć.
