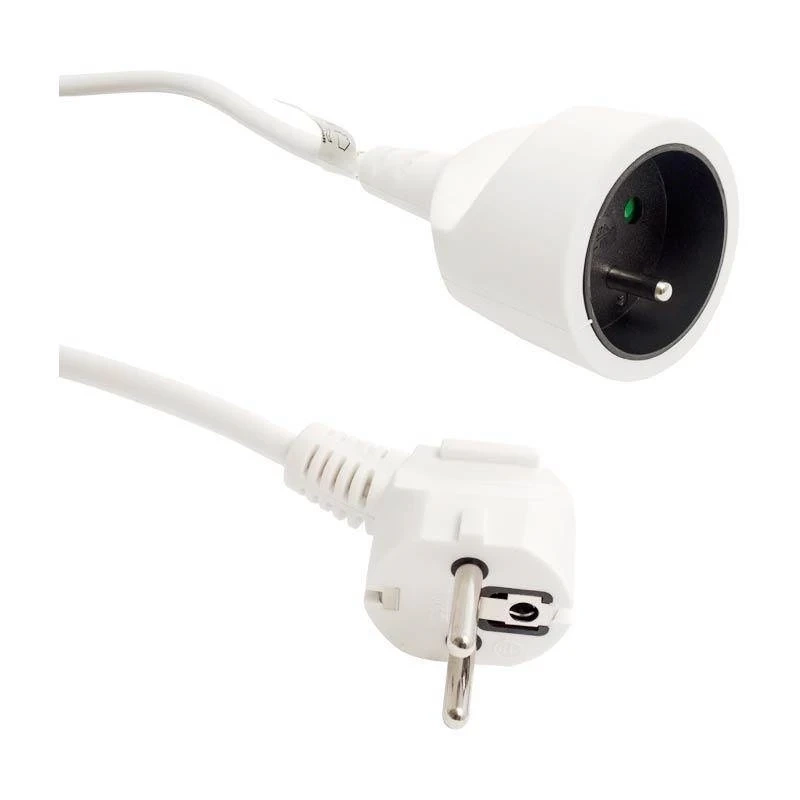

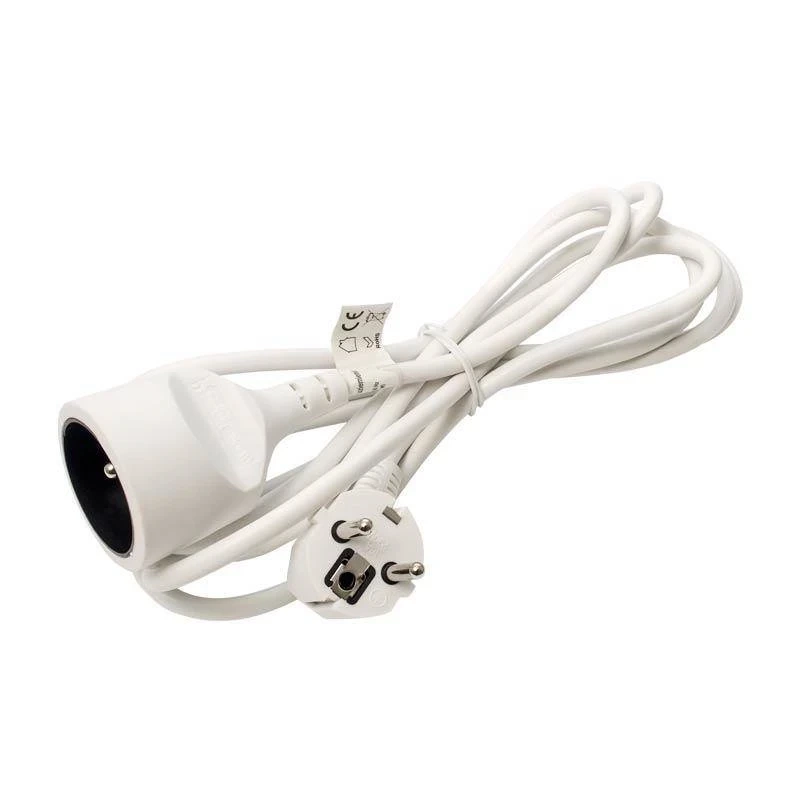

Przedłużacz na 1 gniazdo z przewodem 1,5 m

Przedłużacz z 1 gniazdem i przewodem o długości 1,5 m. Doprowadza zasilanie tam, gdzie gniazdo ścienne jest za daleko.

Parametry elektryczne: prąd znamionowy 10 A, maksymalne obciążenie 2300 W, przewód o przekroju żyły 1 mm². Poza tym gniazda mają styk ochronny.

Specyfikacja techniczna

• liczba gniazd: 1
• prąd znamionowy: 10 A
• maksymalne obciążenie: 2300 W
• długość przewodu: 1,5 m
• przewód: H05VV-F 3G1
• styk ochronny: tak
• kolor: biały

Przekrój żyły a dopuszczalny prąd

Przekrój 1 mm² wyznacza, ile prądu przewód przeniesie bez nadmiernego nagrzewania. Stąd bierze się podany prąd znamionowy 10 A — nie jest to wartość dobrana dowolnie, tylko wynikająca z przekroju i rodzaju izolacji.

Przekroczenie tej wartości nie powoduje natychmiastowej awarii, tylko stopniowe przegrzewanie izolacji, które kończy się jej degradacją. Suma mocy podłączonych odbiorników nie powinna przekraczać 2300 W.

Przewód o długości 1,5 m i przekroju żyły 1 mm² ma rezystancję około 0,05 Ω, licząc obie żyły robocze. Przy pełnym obciążeniu prądem 10 A traci się na nim około 0,5 V, czyli 0,2% napięcia sieciowego. Przewód krótszy niż dwa metry przeznaczono do pracy tuż przy gnieździe: pod biurkiem, za szafką RTV, w szafie technicznej. Zaletą jest brak zwoju do ukrycia, wadą to, że o ustawieniu decyduje położenie gniazda ściennego, a nie wygoda.

Pojedyncze gniazdo obsługuje jeden odbiornik, więc obciążenie jest łatwe do policzenia.

Wykonanie białe najmniej rzuca się w oczy przy jasnej ścianie i listwie przypodłogowej.

Przedłużacza nie należy łączyć szeregowo z kolejnym: sumują się wtedy rezystancje przewodów i styków, a zabezpieczenie w gnieździe ściennym przestaje odpowiadać faktycznemu obciążeniu.
