Prosty zegar LED z budzikiem - PCB i mikroprocesor do projektu AVT 3132

Pokazuje godzinę na czytelnym wyświetlaczu LED, ma budzik z drzemką i podtrzymanie bateryjne zegara. Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler.

Prosty zegar LED z budzikiem – moduł czasu AVT3132

Układ pokazuje aktualny czas na czterocyfrowym wyświetlaczu LED i obsługuje budzik z funkcją drzemki.

Czytelny zegar LED z prostą obsługą

AVT3132 pozwala zbudować prosty zegar z czterocyfrowym wyświetlaczem LED. Układ pokazuje czas w formacie godzina–minuta, a ustawianie czasu i alarmu odbywa się za pomocą dwóch przycisków.

Projekt sprawdza się jako niewielki zegar warsztatowy, panelowy lub edukacyjny. Zastosowany układ RTC PCF8583 odpowiada za odmierzanie czasu, a bateria CR2032 podtrzymuje pracę zegara po zaniku zasilania głównego.

Zegar LED z alarmem wyświetlanie godziny i minut oraz budzik z drzemką

Podtrzymanie bateryjne RTC PCF8583 może zachować czas po zaniku zasilania

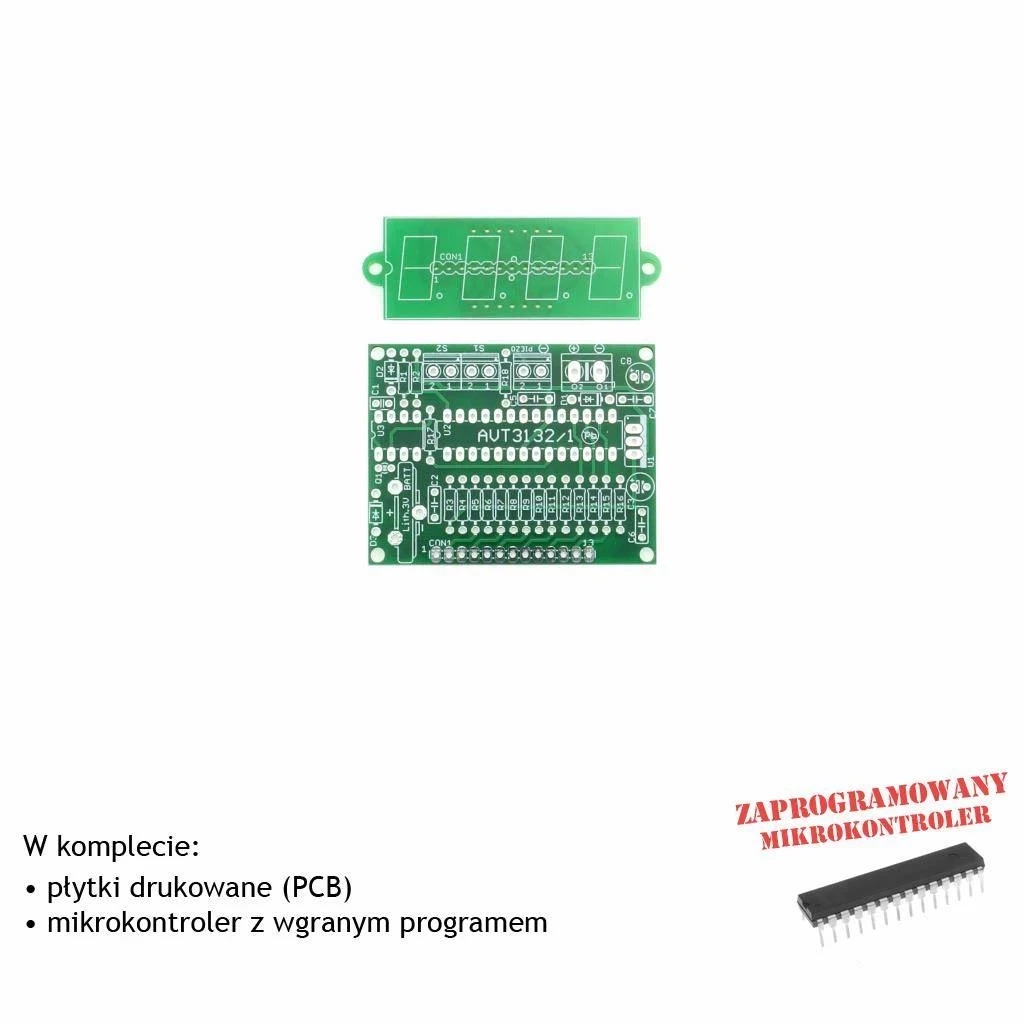

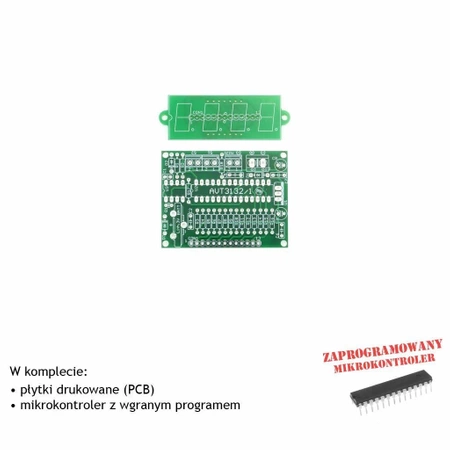

2 płytki PCB wyświetlacz 60×21 mm i płytka główna 58×44 mm

Karta techniczna
AVT3132

Prosty zegar LED z mikrokontrolerem ATmega8A, układem RTC PCF8583P, budzikiem z funkcją drzemki, podtrzymaniem bateryjnym i obsługą dwoma przyciskami.

Wersja	A+ – płytki PCB + zaprogramowany mikrokontroler
Typ projektu	prosty zegar LED z budzikiem
Format wskazań	godzina i minuta
Wyświetlacz	czterocyfrowy wyświetlacz LED ze wspólną anodą
Funkcja budzika	alarm z funkcją drzemki około 5 minut
Sygnalizacja alarmu	kropka przy cyfrze jedności minut
Sygnalizator dźwiękowy	opcjonalny sygnalizator piezo z generatorem
Sterowanie	2 przyciski: S1 i S2
Mikrokontroler	ATmega8A, zaprogramowany w wersji A+
Zegar czasu rzeczywistego	PCF8583P
Komunikacja RTC	I2C
Rezonator RTC	kwarc zegarkowy 32768 Hz
Podtrzymanie czasu	bateria CR2032 do druku
Stabilizator napięcia	7805
Zabezpieczenie polaryzacji	dioda D1 1N4007
Zasilanie	7–12 V DC / minimum 200 mA
Połączenie płytek	kątowa listwa goldpin 1×20
Wymiary płytek PCB	wyświetlacz 60×21 mm, płytka główna 58×44 mm

Pobierz dokumentację PDF

Wersja A+ – płytki PCB i zaprogramowany mikrokontroler

AVT3132 A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega8A przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1-R3: 3,3 kΩ
R4-R11, R18: 100 Ω
R12-R16: 10 Ω
R17: nie montować
C1: 15–18 pF
C2, C5-C7: 100 nF
C3, C8: 100 µF
D1: 1N4007
D2, D3: BAT43
U1: 7805
U2: ATmega8A, zaprogramowany
U3: PCF8583P
Q1: kwarc zegarkowy 32768 Hz
BATT: bateria CR2032 do druku
PIEZO: sygnalizator piezo
VCC: ARK2/5 mm
S1, S2, PIEZO: ARK2/3,5 mm
CON1: listwa goldpin 1×20 kątowa
DISP: wyświetlacz LED 4 cyfry

Notes

Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8A do podstawowego uruchomienia zegara.

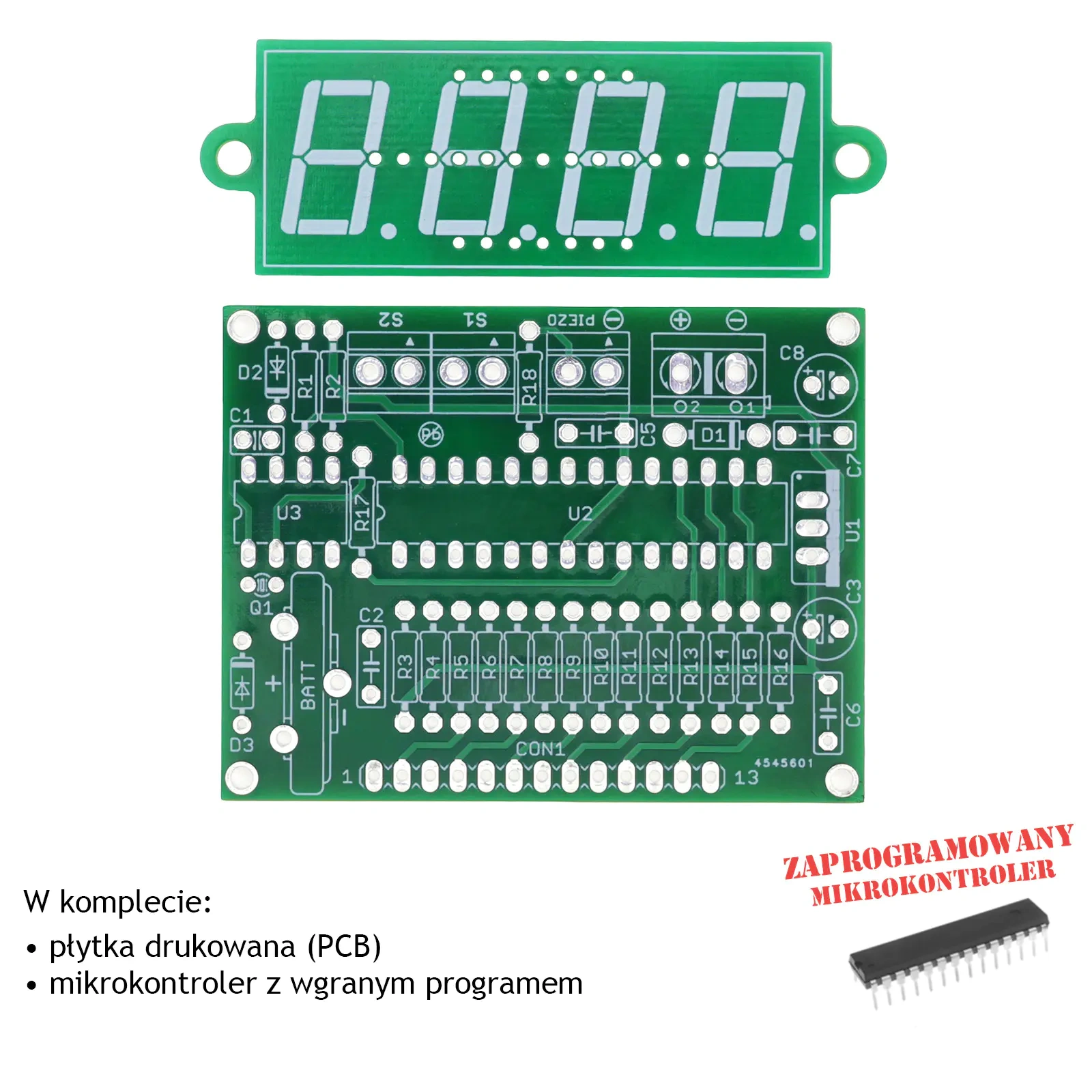

Zegar składa się z dwóch płytek drukowanych. Płytkę wyświetlacza łączy się z płytką główną kątową listwą goldpin 1×20; małe uszka na płytce wyświetlacza ułatwiają montaż w obudowie lub panelu.

Jeśli po uruchomieniu zegar wyraźnie spieszy się albo spóźnia, można eksperymentalnie dobrać wartość kondensatora C1 w obwodzie kwarcu zegarkowego. Elementy oznaczone jako biegunowe należy montować zgodnie z polaryzacją.

Uwaga: Układ należy zasilać napięciem stałym 7–12 V. Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, orientację diod, stabilizatora, kondensatorów elektrolitycznych, baterii oraz poprawność połączenia obu płytek.

Najczęściej zadawane pytania

Co zawiera wersja AVT3132 A+?

Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega8A. Pozostałe elementy trzeba skompletować osobno.

Czy zegar ma budzik?

Tak. Zegar ma budzik z funkcją drzemki. Alarm można odroczyć krótkim naciśnięciem przycisku, a wyłączyć dłuższym naciśnięciem S2.

Czy czas zostaje zachowany po zaniku zasilania?

Tak. Układ PCF8583P może być podtrzymywany baterią CR2032, dzięki czemu zegar zachowuje czas po zaniku zasilania głównego.

Jak obsługuje się zegar?

Obsługa odbywa się dwoma przyciskami S1 i S2. S1 przełącza tryby ustawiania czasu i alarmu, a S2 służy do wyboru oraz akceptacji wartości.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A+, czyli płytki PCB i zaprogramowany mikrokontroler. Wyświetlacz LED, PCF8583P, stabilizator, bateria, sygnalizator piezo, złącza, rezystory, kondensatory i pozostałe elementy trzeba dobrać osobno według wykazu.
