Prosty termostat cyfrowy - zlutowany KIT AVT 1878

Do pobrania:

Dokumentacja

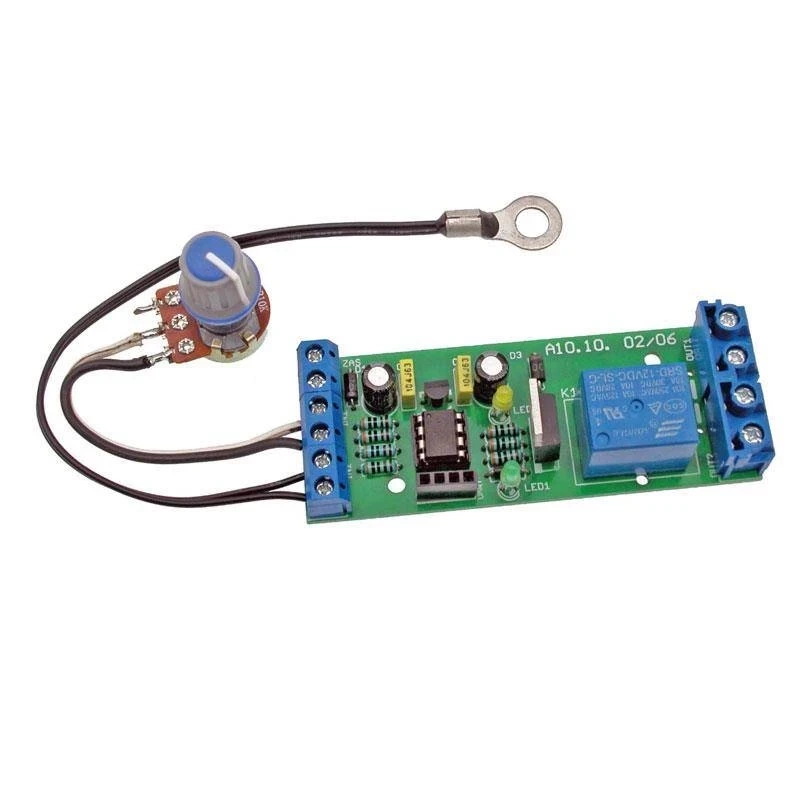

Urządzenie jest nieskomplikowanym termostatem - wykorzystuje termistor jako czujnik temperatury. Temperaturę załączania ustawia się potencjometrem. Elementem wykonawczym jest przekaźnik.

Wybrane parametry:

• czujnik temperatury: termistor NTC 10k,
• zakres pomiaru temperatury: -20°C...120°C, rozdzielczość 1°C
• domyślny zakres regulacji: 0...50°C ze skokiem 1°C i histerezą 1°C,
• element wykonawczy: przekaźnik 250VAC / 10A lub tranzystor mosfet, 25VDC / 5A
• zasilanie 7...25 VDC / 0,2A
• dodatkowa bogata konfiguracja poprzez interfejs UART
• wymiary płytki 32x83mm

Projekt AVT 1878 EP 08/15
