- Programowany sterownik LED 12 V ma 8 wyjść, EEPROM i regulację prędkości efektów. AVT1881 B to KIT DIY z PCB i elementami do lutowania.

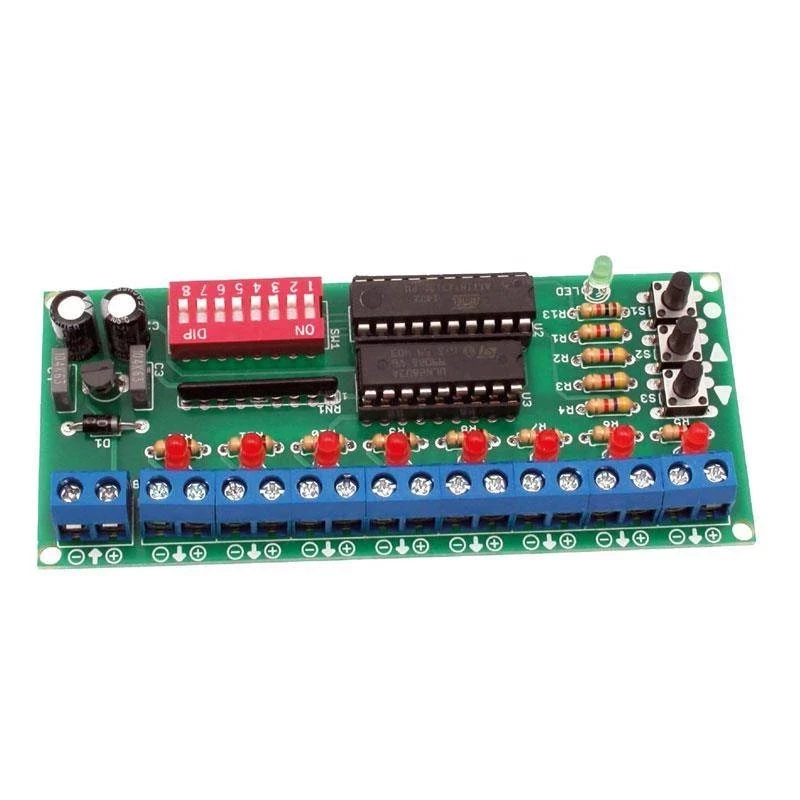

Sterownik sekwencji LED 8-kanałowy - KIT DIY AVT1881
KIT DIY programowanego sterownika LED z 8 wyjściami, pamięcią EEPROM i regulacją prędkości efektów.
Programowanie efektów przełącznikiem DIP SWITCH
AVT1881 pozwala tworzyć własne sekwencje świetlne bez pisania kodu. Dla każdego kroku wybiera się aktywne kanały przełącznikiem SW1, a zapis wykonuje przyciskiem S1.
Sekwencja może mieć do 124 kroków, a po zapisaniu może być odtwarzana raz albo w pętli. Prędkość zmian reguluje się przyciskami S2 i S3 w 27 poziomach. AVT1881 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1881
Programowany sterownik LED z 8 wyjściami, pamięcią EEPROM i ręcznym tworzeniem sekwencji świetlnych.
| Kod projektu | AVT1881 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | programowanie i odtwarzanie sekwencji świetlnych |
| Liczba wyjść | 8 kanałów OUT1–OUT8 |
| Obciążalność wyjścia | 200 mA na kanał |
| Liczba kroków programu | maksymalnie 124 kroki |
| Pamięć ustawień | EEPROM mikrokontrolera |
| Prędkość odtwarzania | 27 kroków, od 0,05 s do 30 s/krok |
| Zasilanie | 12 V DC |
| Układ wyjściowy | ULN2803A |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Płytka PCB | 43×99 mm |
Wersja
AVT1881 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny2313, ULN2803A, stabilizator 78L05, DIP SWITCH 8 sekcji, diody LED, złącza OUT/12VDC, przyciski S1–S3, drabinkę rezystorową, rezystory, kondensatory i diodę 1N4007.
Notes
Wejście w tryb programowania następuje po przytrzymaniu S1. Kombinację aktywnych wyjść ustawia się przełącznikiem SW1 i zapisuje przyciskiem S1.
Zakończenie programowania przyciskiem S2 wybiera odtwarzanie w pętli, a S3 odtwarzanie jednorazowe.
W normalnej pracy S1 odtwarza sekwencję od początku, S2 zmniejsza prędkość, a S3 ją zwiększa.
Zasilacz 12 V DC trzeba dobrać do prądu sterownika oraz elementów dołączonych do wyjść OUT.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania 12 V DC oraz prąd obciążenia każdego kanału. Przekroczenie 200 mA na wyjście może uszkodzić ULN2803A albo element wykonawczy.
Najczęściej zadawane pytania
AVT1881 B to KIT DIY z PCB, zaprogramowanym ATtiny2313, ULN2803A, DIP SWITCH, LED-ami, złączami, przyciskami i elementami do lutowania.
Sterownik ma 8 wyjść OUT1–OUT8, każde o obciążalności do 200 mA.
Sekwencja może mieć maksymalnie 124 kroki zapisane w pamięci EEPROM mikrokontrolera.
Tak. Po zakończeniu programowania można wybrać odtwarzanie w pętli albo jednorazowe odtworzenie programu.
Tak. Trzeba zaprogramować własną sekwencję świetlną przełącznikiem SW1 i przyciskami S1–S3.
