- Zlutowany sterownik 8 przekaźników do sekwencyjnego załączania oświetlenia, podjazdu lub ścieżek. AVT1998 C to układ do integracji.
Programowany moduł 8 przekaźników do sekwencji oświetlenia - zlutowany AVT1998
Zlutowany 8-kanałowy moduł przekaźników do integracji ze sterowaniem sekwencyjnym oświetlenia lub innych odbiorników.
Zlutowany sterownik sekwencji przekaźnikowych

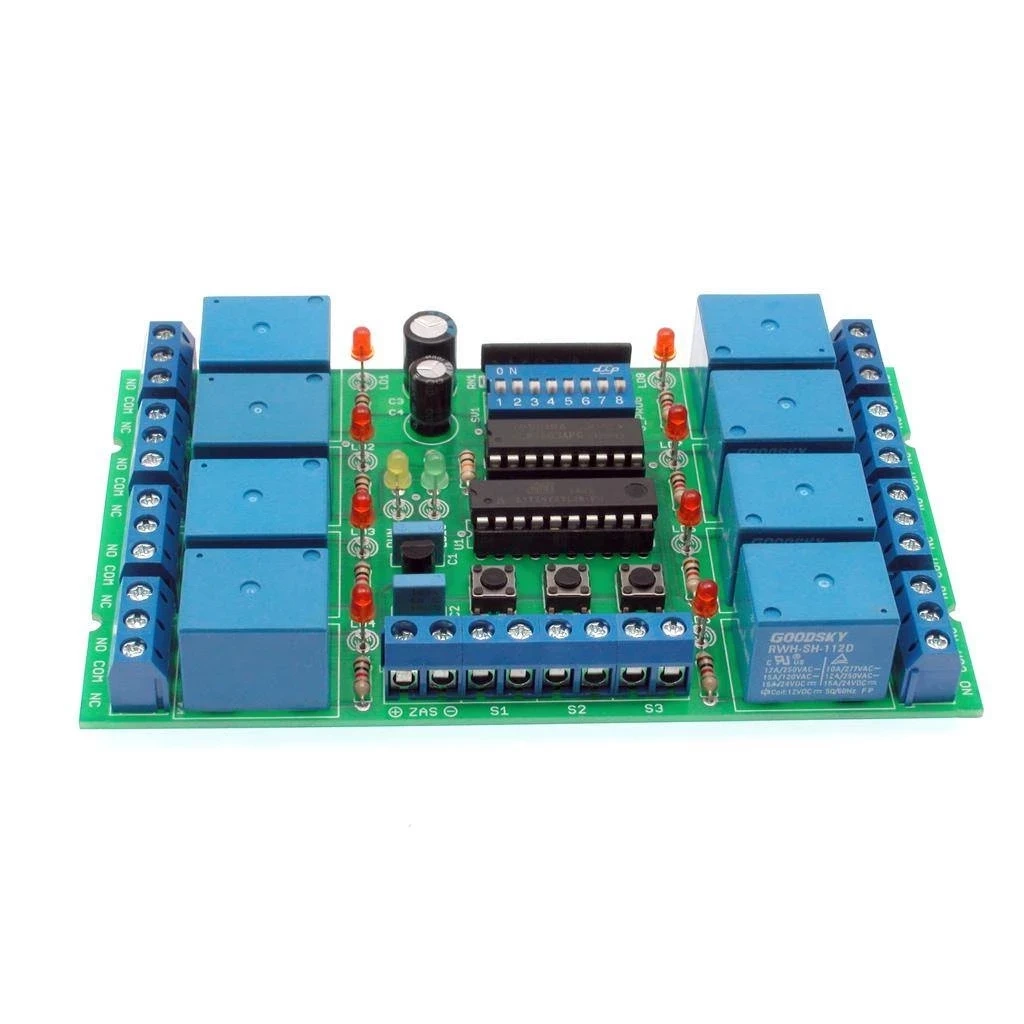

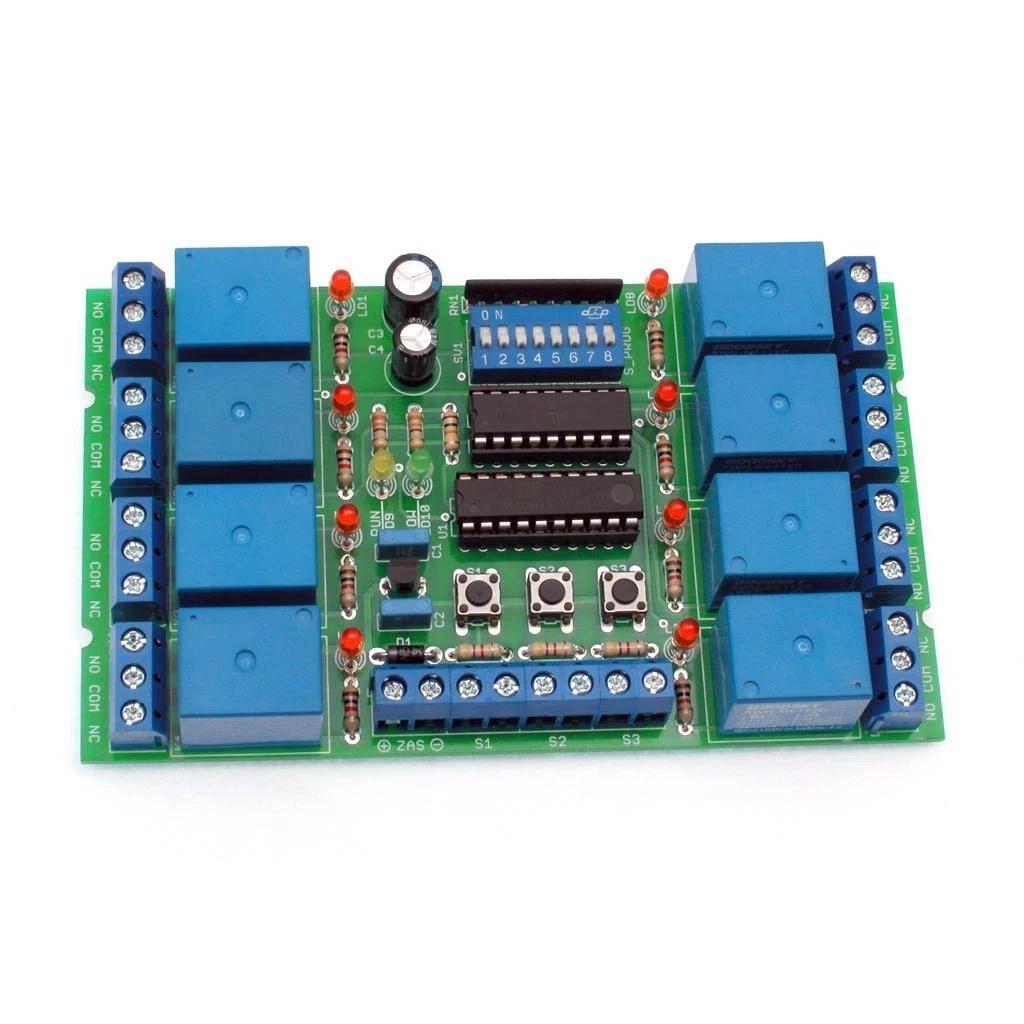

AVT1998 C to zlutowana karta 8 przekaźników do sekwencyjnego załączania oświetlenia, efektów dekoracyjnych, ścieżek, podjazdów, silników, elektromagnesów i prostych elementów automatyki. Każdy kanał ma własny przekaźnik i diodę LED sygnalizującą stan.
Sekwencję od 1 do 124 kroków można zaprogramować przełącznikiem DIP SWITCH albo zworkami, a tempo odtwarzania regulować przyciskami. Wersja C wymaga zasilania 12 V DC, zaprogramowania sekwencji i bezpiecznego podłączenia odbiorników do styków przekaźników. To zlutowany układ do integracji, a nie samodzielny gotowy sterownik w obudowie.
Karta techniczna
AVT1998
Zlutowana programowana karta 8 przekaźników do sekwencyjnego sterowania oświetleniem i innymi elementami wykonawczymi.
| Kod projektu | AVT1998 |
| Wersja | C – zlutowany układ |
| Funkcja | programowany moduł przekaźników |
| Liczba kanałów | 8 |
| Obciążalność kanału | 8 A |
| Zasilanie | 12 V DC / min. 500 mA |
| Długość sekwencji | 1-124 kroki |
| Tempo odtwarzania | 27 kroków, ok. 0,2 s - 1 h / krok |
| Tryb sekwencji | jednorazowy lub w pętli |
| Start sekwencji | ręczny lub automatyczny po włączeniu zasilania |
| Pamięć programu | EEPROM mikrokontrolera |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Driver przekaźników | ULN2803 |
| Płytka PCB | 120×70 mm |
Wersja
AVT1998 C – zlutowany układ. Wersja zawiera zmontowaną kartę przekaźników z zaprogramowanym ATtiny2313, ULN2803, stabilizatorem 7805, ośmioma przekaźnikami, DIP SWITCH08, goldpinem 2×8, ośmioma zworkami, złączami ARK3/500 i ARK2/500, przyciskami S1-S3, diodami LED, diodą 1N4007, drabinką rezystorową, rezystorami i kondensatorami. Układ wymaga zasilania 12 V DC, zaprogramowania sekwencji i bezpiecznego podłączenia odbiorników.
Notes
Sekwencje kanałów programuje się przełącznikiem DIP SWITCH albo listwą goldpin ze zworkami.
Program może być odtwarzany jednorazowo albo w pętli, ze startem ręcznym lub automatycznym po włączeniu zasilania.
Wersja C nie jest kompletnym sterownikiem w obudowie. Wymaga zasilacza 12 V DC, okablowania, odbiorników i bezpiecznego montażu.
Przy sterowaniu obciążeniami sieciowymi konieczna jest izolowana obudowa, właściwe odstępy, bezpieczniki i przewody dobrane do prądu oraz napięcia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1998 C to zlutowana karta z ATtiny2313, ULN2803, 7805, ośmioma przekaźnikami, złączami, DIP SWITCH, zworkami i elementami sterującymi.
Nie. To zlutowany układ do integracji. Wymaga zasilacza 12 V DC, obudowy, okablowania i podłączenia odbiorników.
Sekwencja może mieć od 1 do 124 kroków i jest zapisywana w pamięci EEPROM mikrokontrolera.
Tak. Tempo reguluje się przyciskami w 27 krokach od około 0,2 sekundy do około 1 godziny na krok.
Tak, ale wymaga to izolowanej obudowy, bezpiecznych połączeń, właściwych bezpieczników i montażu przez osobę z kwalifikacjami.
