Programowany moduł 8 przekaźników do sekwencji oświetlenia - PCB i mikroprocesor do projektu AVT 1998
- Programowany moduł 8 przekaźników steruje sekwencją oświetlenia, silników lub elektromagnesów. AVT1998 A+ zawiera PCB i zaprogramowany ATtiny2313; elementy kompletujesz osobno.

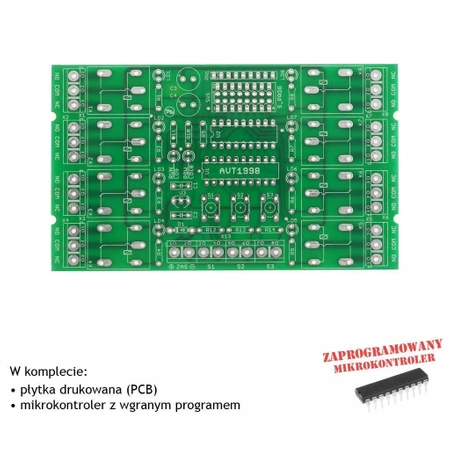

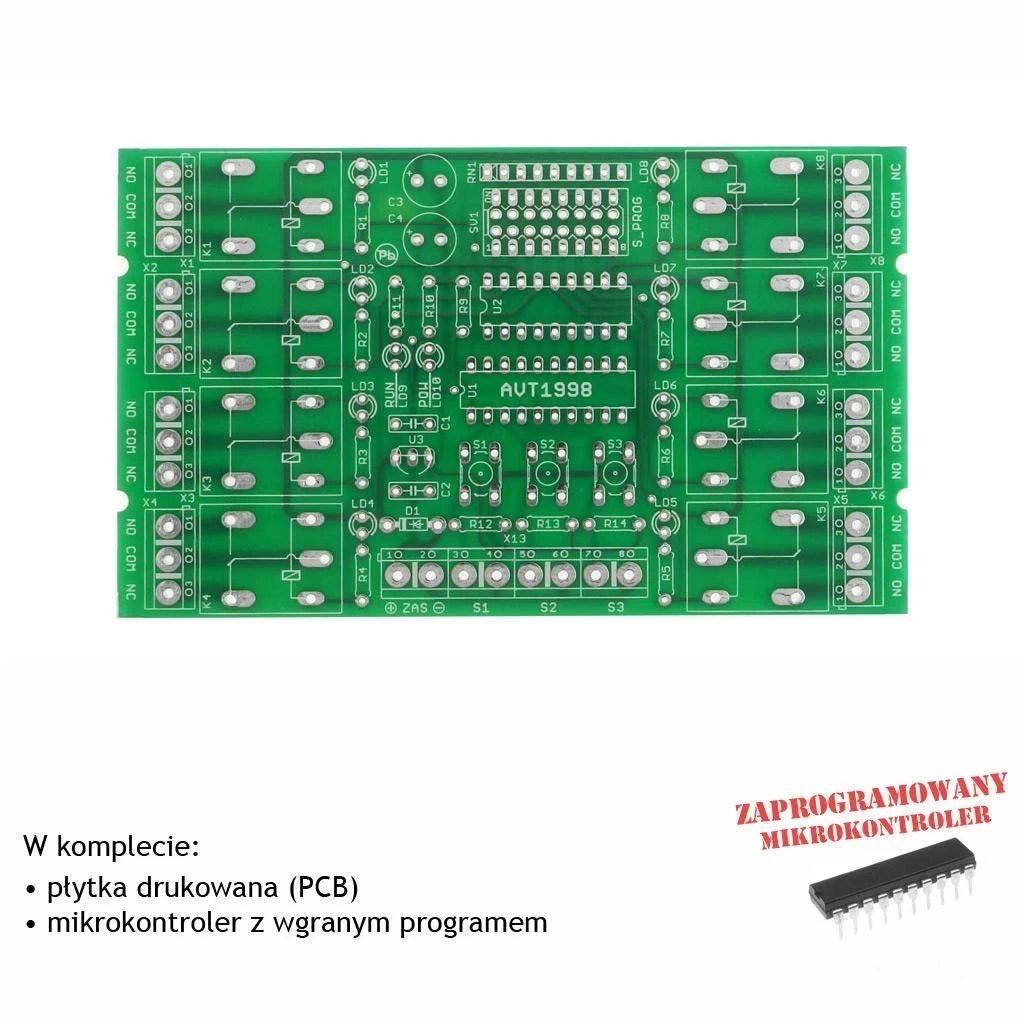

Programowany moduł 8 przekaźników do sekwencji oświetlenia - płytka PCB i zaprogramowany mikrokontroler do AVT1998
Płytka PCB i zaprogramowany ATtiny2313 do wykonania 8-kanałowego sterownika przekaźników z sekwencją do 124 kroków.
Programowana karta przekaźników do efektów świetlnych i automatyki
AVT1998 pozwala wykonać 8-kanałowy moduł przekaźników do sekwencyjnego załączania oświetlenia LED, halogenów, silników, elektromagnesów lub innych elementów wykonawczych. Układ sprawdza się przy sterowaniu oświetleniem ścieżek, podjazdów, ogrodu, dekoracji i prostych instalacji automatyki.
Sekwencja może mieć od 1 do 124 kroków, a tempo odtwarzania ustawia się przyciskami w 27 krokach — od 0,2 sekundy do około 1 godziny na krok. Program jest zapisywany w pamięci EEPROM mikrokontrolera. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1998
Programowana karta 8 przekaźników do sekwencyjnego sterowania oświetleniem i innymi elementami wykonawczymi.
| Kod projektu | AVT1998 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | programowany moduł przekaźników |
| Liczba kanałów | 8 |
| Obciążalność kanału | 8 A |
| Zasilanie | 12 V DC / min. 500 mA |
| Długość sekwencji | 1-124 kroki |
| Tempo odtwarzania | 27 kroków, ok. 0,2 s - 1 h / krok |
| Tryb sekwencji | jednorazowy lub w pętli |
| Start sekwencji | ręczny lub automatyczny po włączeniu zasilania |
| Pamięć programu | EEPROM mikrokontrolera |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Driver przekaźników | ULN2803 |
| Płytka PCB | 120×70 mm |
Wersja
AVT1998 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny2313 z firmware projektu. Pozostałe elementy, w tym przekaźniki, ULN2803, stabilizator 7805, DIP SWITCH, złącza, diody LED, przyciski i elementy bierne, trzeba skompletować osobno.
Wykaz elementów
- R1-R8: 1 kΩ
- R9: 10 kΩ
- R10, R11: 330 Ω
- R12-R14: 4,7 kΩ
- RN1: drabinka rezystorowa 4,7 kΩ
- C1, C2: 100 nF
- C3: 470 µF
- C4: 100 µF
- D1: 1N4007
- LD1-LD8: diody LED 3 mm czerwone
- LD9: dioda LED 3 mm żółta
- LED10: dioda LED 3 mm zielona
- U1: ATtiny2313 z firmware projektu
- U2: ULN2803
- U3: 7805
- S1-S3: przyciski 6×6 mm
- S_PROG: DIP SWITCH08
- SV1: goldpin 2×8
- X1-X8: ARK3/500
- X13: ARK2/500
- zworka/jumper: 8 szt.
- K1-K8: przekaźniki
Notes
Sekwencje kanałów programuje się przełącznikiem DIP SWITCH albo listwą goldpin ze zworkami.
Program może być odtwarzany jednorazowo albo w pętli, ze startem ręcznym lub automatycznym po włączeniu zasilania.
LD9/RUN sygnalizuje zapis kroku, pracę układu i tempo odtwarzania sekwencji.
Przy sterowaniu obciążeniami sieciowymi konieczna jest izolowana obudowa, właściwe odstępy, bezpieczniki i przewody dobrane do prądu oraz napięcia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1998 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313. Pozostałe elementy, w tym przekaźniki, ULN2803, 7805, złącza i DIP SWITCH, trzeba skompletować osobno.
Moduł ma 8 kanałów przekaźnikowych, każdy o obciążalności 8 A.
Sekwencja może mieć od 1 do 124 kroków i jest zapisywana w pamięci EEPROM mikrokontrolera.
Tak. Tempo reguluje się przyciskami w 27 krokach od około 0,2 sekundy do około 1 godziny na krok.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny2313 przygotowany do AVT1998.
