Programowany moduł 8 przekaźników do sekwencji oświetlenia- KIT AVT 1998

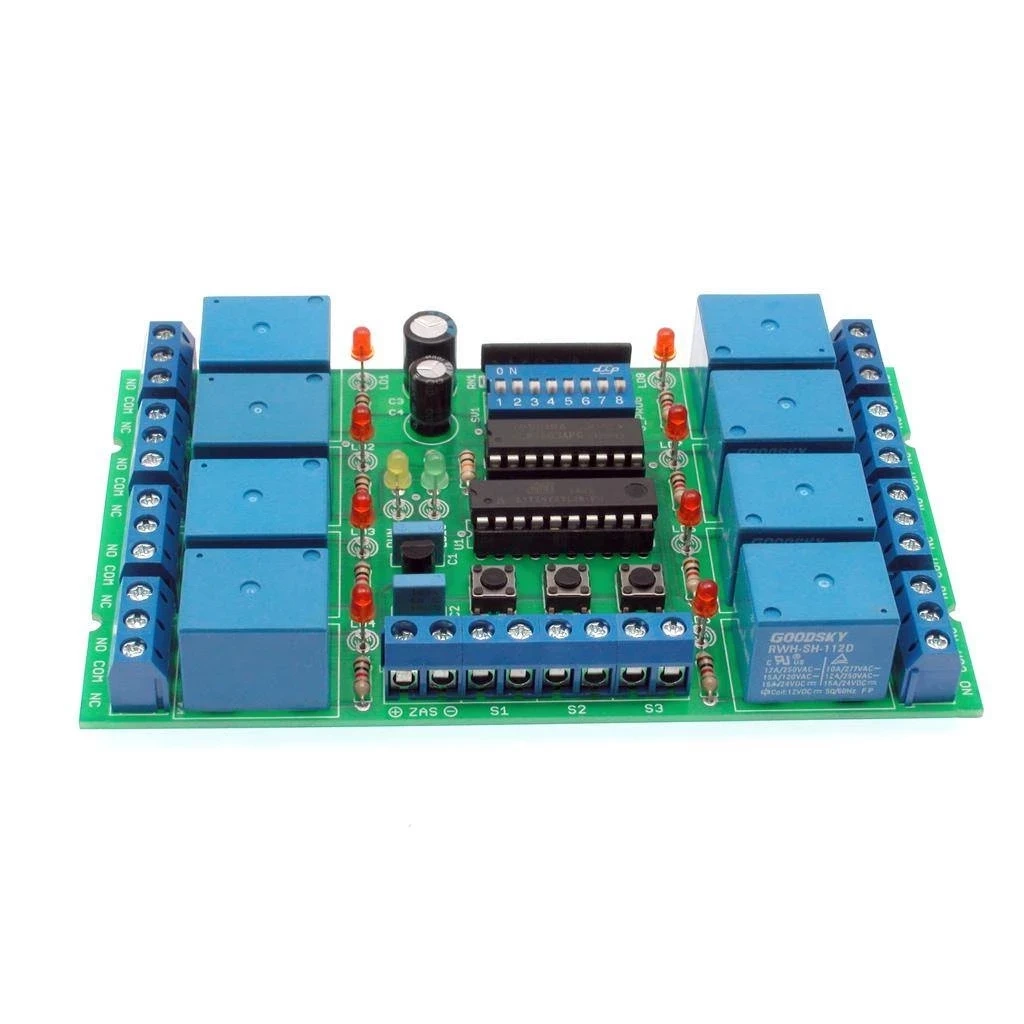

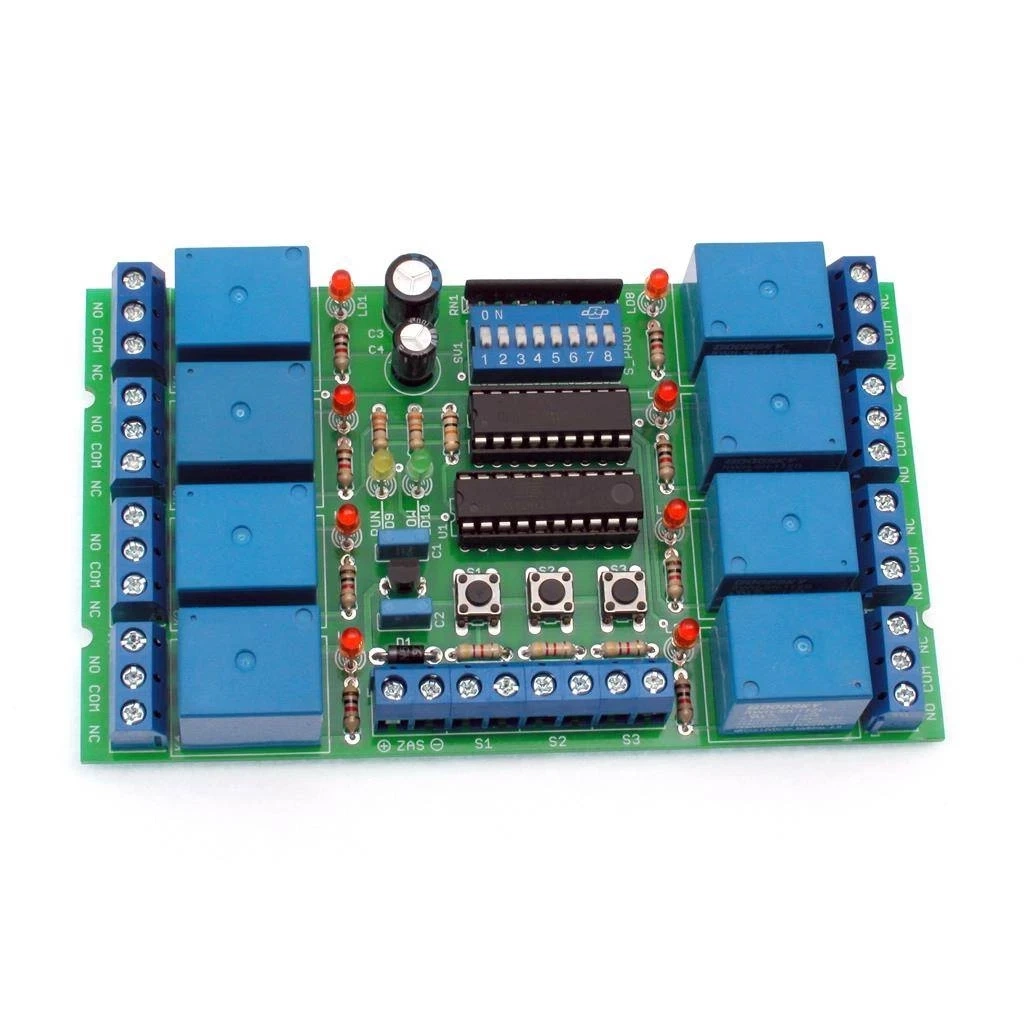

- Moduł 8 przekaźników z programem do 124 kroków, regulacją tempa i kanałami 8 A. AVT1998 B to KIT DIY z PCB i elementami do lutowania.
Programowany moduł 8 przekaźników do sekwencji oświetlenia - KIT DIY AVT1998
KIT DIY 8-kanałowej karty przekaźników do programowania sekwencji oświetlenia, efektów i prostych układów automatyki.
Programowane sterowanie 8 odbiornikami
AVT1998 pozwala zbudować sterownik 8 przekaźników do sekwencyjnego załączania świateł, dekoracji, podjazdów, ścieżek, silników, elektromagnesów i innych elementów wykonawczych. Każdy kanał ma własny przekaźnik oraz diodę LED sygnalizującą stan pracy.
Użytkownik samodzielnie tworzy sekwencję o długości do 124 kroków, wybiera sposób odtwarzania i reguluje tempo pracy. Do programowania służy DIP SWITCH albo goldpin ze zworkami, a zapis trafia do pamięci EEPROM. AVT1998 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1998
Programowana karta 8 przekaźników do sekwencyjnego sterowania oświetleniem i innymi elementami wykonawczymi.
| Kod projektu | AVT1998 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | programowany moduł przekaźników |
| Liczba kanałów | 8 |
| Obciążalność kanału | 8 A |
| Zasilanie | 12 V DC / min. 500 mA |
| Długość sekwencji | 1-124 kroki |
| Tempo odtwarzania | 27 kroków, ok. 0,2 s - 1 h / krok |
| Tryb sekwencji | jednorazowy lub w pętli |
| Start sekwencji | ręczny lub automatyczny po włączeniu zasilania |
| Pamięć programu | EEPROM mikrokontrolera |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Driver przekaźników | ULN2803 |
| Płytka PCB | 120×70 mm |
Wersja

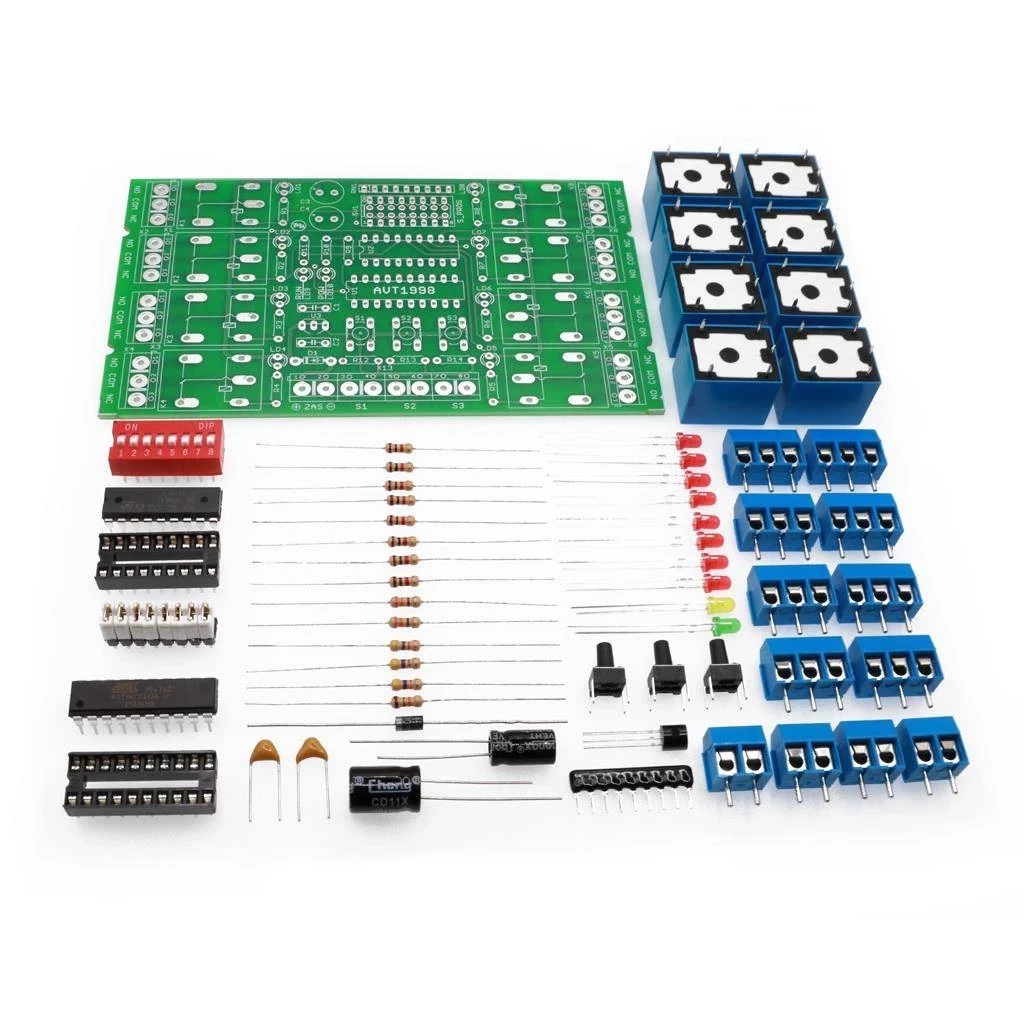

AVT1998 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny2313, ULN2803, stabilizator 7805, osiem przekaźników, DIP SWITCH08, goldpin 2×8, osiem zworek, złącza ARK3/500 i ARK2/500, przyciski S1-S3, diody LED, diodę 1N4007, drabinkę rezystorową, rezystory i kondensatory.
Notes
Sekwencje kanałów programuje się przełącznikiem DIP SWITCH albo listwą goldpin ze zworkami.
Po zmontowaniu i użyciu zaprogramowanego mikrokontrolera układ pracuje po podaniu zasilania 12 V DC.
Przyciski S1-S3 można powielić, dołączając zewnętrzne przyciski monostabilne do odpowiednich złącz.
Przy sterowaniu obciążeniami sieciowymi konieczna jest izolowana obudowa, właściwe odstępy, bezpieczniki i przewody dobrane do prądu oraz napięcia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1998 B to KIT DIY z PCB, zaprogramowanym ATtiny2313, ULN2803, 7805, ośmioma przekaźnikami, złączami, DIP SWITCH, zworkami i elementami do lutowania.
Moduł ma 8 kanałów przekaźnikowych, każdy o obciążalności 8 A.
Stany kanałów ustawia się przełącznikiem DIP SWITCH albo zworkami, a kolejne kroki zapisuje przyciskiem S1.
Tak. Utworzona sekwencja jest zapisywana w pamięci EEPROM mikrokontrolera.
Tak, ale wymaga to izolowanej obudowy, bezpiecznych połączeń, właściwych bezpieczników i montażu przez osobę z kwalifikacjami.
