Programator USB mikrokontrolerów LPC1xxx - zlutowany KIT AVT 1630
- Programator LPC1xxx ułatwi podłączenie mikrokontrolera NXP do komputera przez USB, także jako konwerter USB-UART. AVT1630 C to zlutowany układ do pracy z Flash Magic.
Programator mikrokontrolerów LPC1xxx - zlutowany AVT1630
Zlutowany programator USB do zapisu mikrokontrolerów LPC1xxx z interfejsem UART i bootloaderem.
Zlutowany programator USB dla mikrokontrolerów LPC1xxx
AVT1630 C to zlutowany programator przeznaczony do układów NXP LPC11xx, LPC13xx i LPC17xx wyposażonych w UART oraz bootloader. Ułatwia zapis mikrokontrolera z poziomu komputera PC i przydaje się przy uruchamianiu prototypów, testowaniu firmware oraz pracy z układami LPC poza finalnym urządzeniem.
Programator jest oparty na FT232R i komunikuje się z komputerem przez USB jako wirtualny port COM. Linie RXD, TXD, RTS i DTR są wyprowadzone na złącze komunikacyjne, a RTS i DTR mogą sterować wejściami RST oraz ISP układu docelowego. Wersja C wymaga podłączenia do komputera, poprawnego połączenia z mikrokontrolerem, ustawienia zworki zasilania i konfiguracji programu Flash Magic.
Karta techniczna
AVT1630
Zlutowany programator USB dla mikrokontrolerów LPC1xxx z interfejsem UART i bootloaderem, oparty na FT232R, z liniami RXD, TXD, RTS i DTR.
| Wersja | C – zlutowany układ |
| Funkcja | programator mikrokontrolerów LPC1xxx i konwerter USB-UART |
| Obsługiwane rodziny | NXP LPC11xx, LPC13xx, LPC17xx |
| Warunek programowania | mikrokontroler z UART i bootloaderem |
| Interfejs komputera | USB, wirtualny port COM |
| Układ interfejsu | FT232R |
| Linie komunikacyjne | RXD, TXD, RTS, DTR |
| Sterowanie bootloaderem | linie RTS i DTR dla RST oraz ISP |
| Napięcie programatora | 3,3 V |
| Zasilanie układu docelowego | z programatora 3,3 V lub zewnętrzne 1,8...3,3 V |
| Oprogramowanie PC | Flash Magic |
| Płytka PCB | 34×17 mm |
Wersja

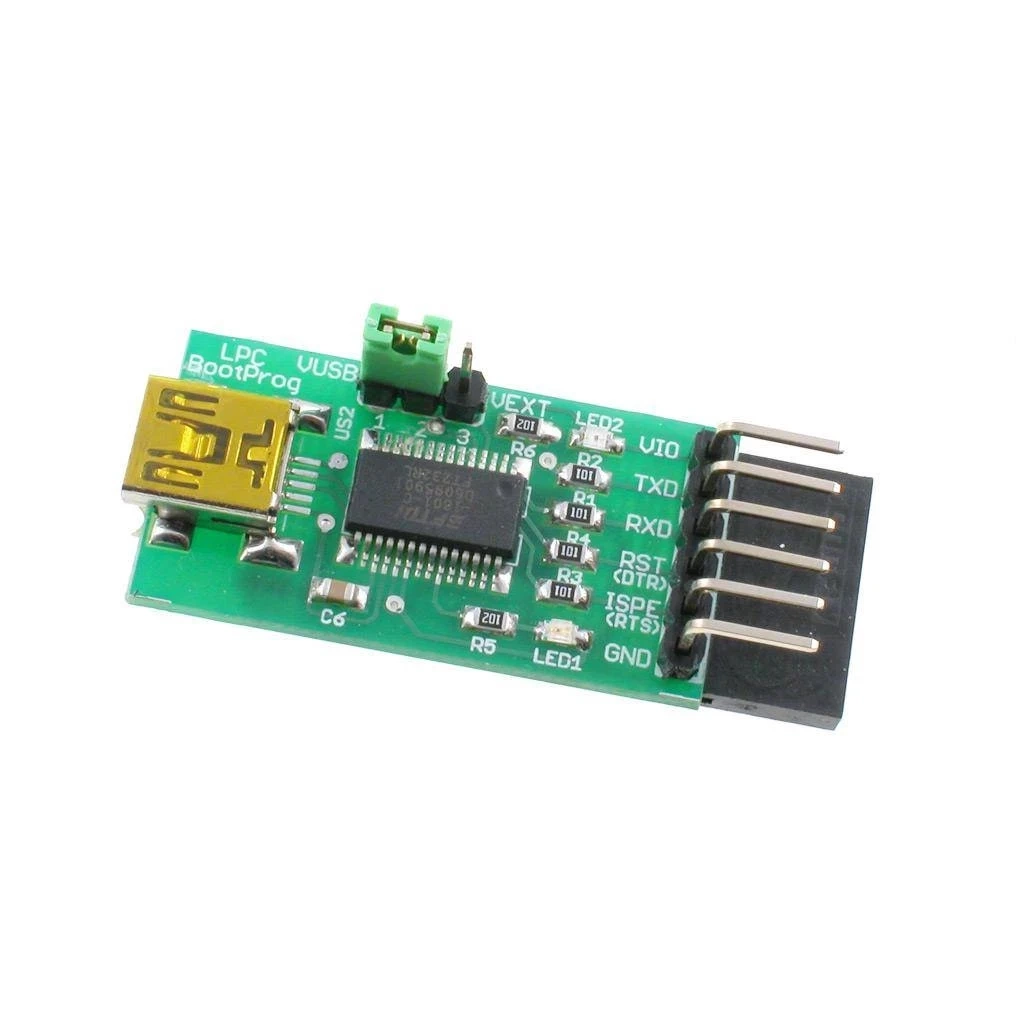

AVT1630 C – zlutowany układ. Wersja zawiera zmontowany programator mikrokontrolerów LPC1xxx z układem FT232R, stabilizatorem 3,3 V, gniazdem mini USB, złączem komunikacyjnym i zworką wyboru zasilania. Układ wymaga podłączenia do komputera, konfiguracji portu COM oraz poprawnego połączenia z mikrokontrolerem docelowym.
Notes
JP1 wybiera sposób zasilania układu docelowego. W pozycji 1–2 programator może zasilać programowany mikrokontroler napięciem 3,3 V. W pozycji 2–3 układ docelowy powinien mieć własne zasilanie 1,8...3,3 V, dzięki czemu poziomy sygnałów będą dopasowane do mikrokontrolera.
RTS i DTR mogą sterować liniami RST oraz ISP, co ułatwia wejście mikrokontrolera w tryb bootloadera bez ręcznego przełączania sygnałów.
Do pracy z Flash Magic należy włączyć obsługę DTR i RTS dla pinów RST oraz ISP, wybrać właściwy model mikrokontrolera, numer portu COM, prędkość transmisji i częstotliwość taktowania układu.
Zlutowany układ nie jest samodzielnym autonomicznym narzędziem bez komputera. Do zapisu mikrokontrolera wymaga połączenia USB z PC, sterowników portu COM, programu obsługującego LPC oraz poprawnego podłączenia do układu docelowego.
Uwaga: Przed podłączeniem programatora trzeba sprawdzić pozycję zworki JP1, napięcie układu docelowego i zgodność sygnałów RXD, TXD, RST oraz ISP. Błędne zasilanie lub odwrotne połączenie linii może uniemożliwić programowanie albo uszkodzić mikrokontroler.
Najczęściej zadawane pytania
AVT1630 C to zlutowany programator LPC1xxx z układem FT232R, stabilizatorem 3,3 V, gniazdem mini USB, złączem komunikacyjnym i zworką wyboru zasilania. Wymaga komputera PC, programu Flash Magic i podłączenia do układu docelowego.
Programator obsługuje układy NXP z rodzin LPC11xx, LPC13xx i LPC17xx wyposażone w interfejs UART oraz bootloader.
Tak, może dostarczyć napięcie 3,3 V, gdy JP1 jest ustawiony w odpowiedniej pozycji. Można też użyć zewnętrznego zasilania układu docelowego 1,8...3,3 V.
Tak. Poza programowaniem mikrokontrolerów LPC programator może pracować jako konwerter USB-UART oparty na FT232R.
Nie. To zlutowany programator-interfejs USB dla komputera PC. Do zapisu mikrokontrolera potrzebne jest oprogramowanie, właściwy port COM, poprawna konfiguracja Flash Magic i prawidłowe połączenie z układem LPC.
