- Programator LPC1xxx przyspieszy uruchamianie układów NXP 11xx, 13xx i 17xx z bootloaderem UART. AVT1630 B to KIT DIY z PCB i elementami do lutowania.
Programator mikrokontrolerów LPC1xxx - KIT DIY AVT1630
KIT do zbudowania programatora USB dla mikrokontrolerów LPC11xx, LPC13xx i LPC17xx z bootloaderem UART.
Programator LPC1xxx do samodzielnego montażu

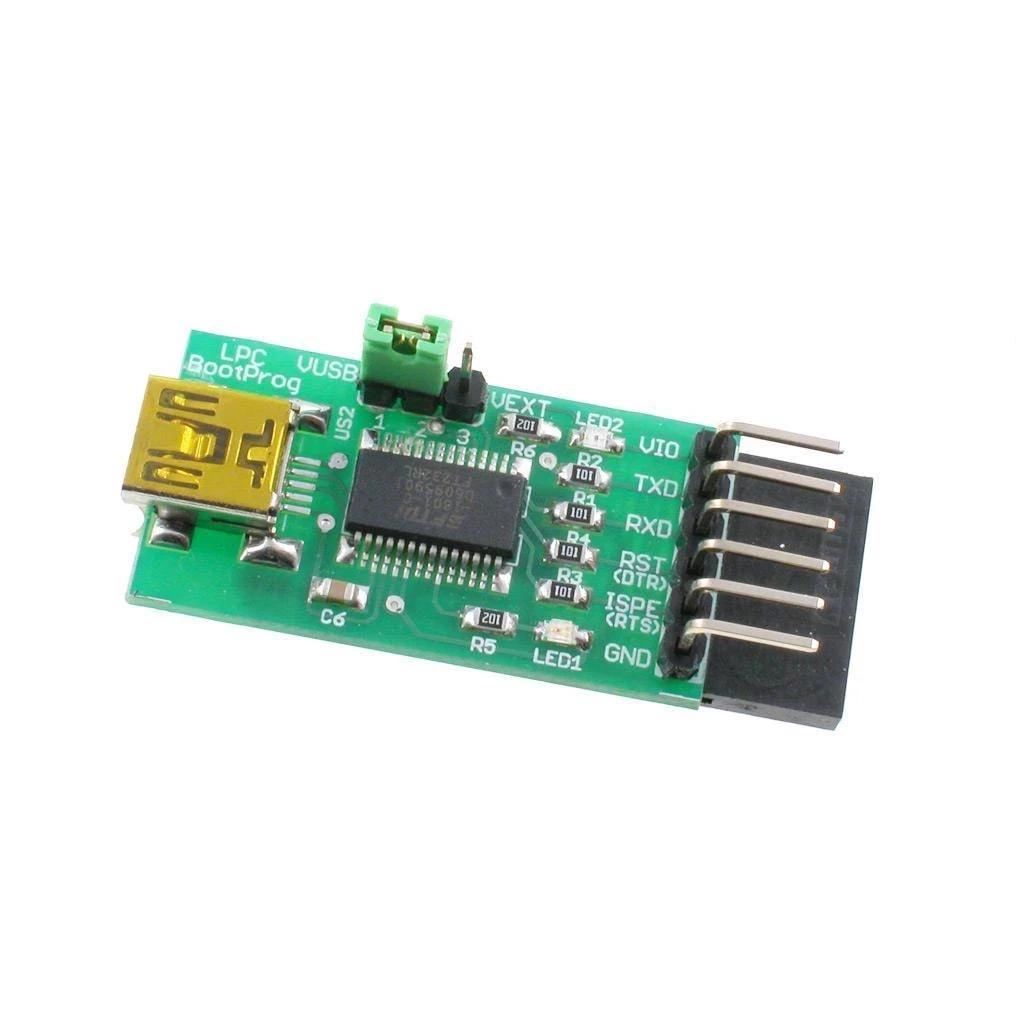

AVT1630 pozwala zbudować mały programator USB dla mikrokontrolerów NXP LPC wyposażonych w UART i bootloader. Układ przyspiesza uruchamianie prototypów, zapis pamięci mikrokontrolera oraz testowanie komunikacji z układem docelowym przez wirtualny port COM.
Programator wykorzystuje FT232R, dzięki czemu może pracować również jako konwerter USB-UART. Linie RTS i DTR umożliwiają sterowanie wejściami RST oraz ISP programowanego mikrokontrolera, co upraszcza wejście w tryb bootloadera. Wersja B to zestaw KIT z płytką PCB, FT232R, stabilizatorem 3,3 V, złączem mini USB, złączem komunikacyjnym, elementami SMD i zworką do samodzielnego montażu.
Karta techniczna
AVT1630
Programator USB dla mikrokontrolerów LPC1xxx z interfejsem UART i bootloaderem, oparty na FT232R, z liniami RXD, TXD, RTS i DTR.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | programator mikrokontrolerów LPC1xxx i konwerter USB-UART |
| Obsługiwane rodziny | NXP LPC11xx, LPC13xx, LPC17xx |
| Warunek programowania | mikrokontroler z UART i bootloaderem |
| Interfejs komputera | USB, wirtualny port COM |
| Układ interfejsu | FT232R |
| Linie komunikacyjne | RXD, TXD, RTS, DTR |
| Sterowanie bootloaderem | linie RTS i DTR dla RST oraz ISP |
| Napięcie programatora | 3,3 V |
| Zasilanie układu docelowego | z programatora 3,3 V lub zewnętrzne 1,8...3,3 V |
| Oprogramowanie PC | Flash Magic |
| Płytka PCB | 34×17 mm |
Wersja

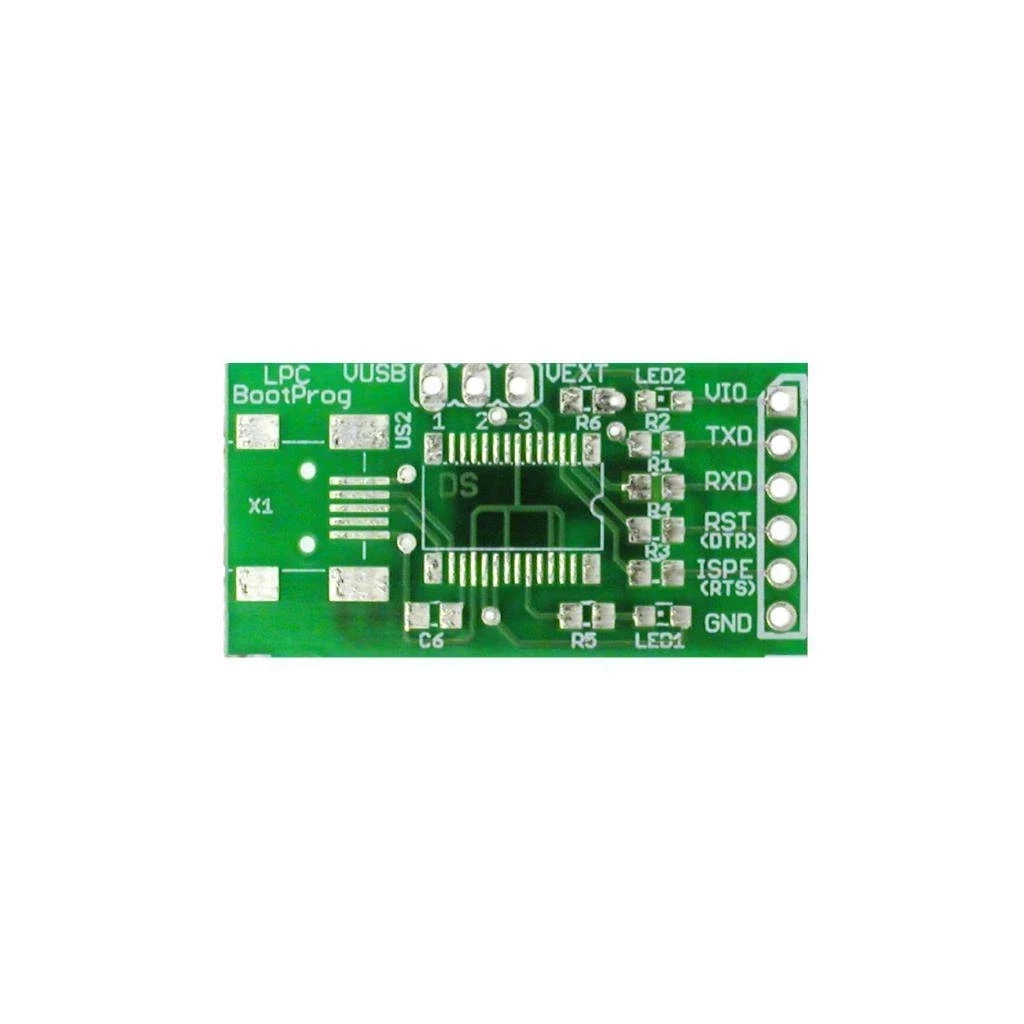

AVT1630 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ FT232R, stabilizator NCP1117-3.3, gniazdo mini USB, złącze komunikacyjne, zworkę i elementy SMD do zlutowania programatora mikrokontrolerów LPC1xxx.
Notes
JP1 wybiera sposób zasilania układu docelowego. W pozycji 1–2 programator może zasilać programowany mikrokontroler napięciem 3,3 V. W pozycji 2–3 układ docelowy powinien mieć własne zasilanie 1,8...3,3 V, dzięki czemu poziomy sygnałów będą dopasowane do mikrokontrolera.
RTS i DTR mogą sterować liniami RST oraz ISP, co ułatwia wejście mikrokontrolera w tryb bootloadera bez ręcznego przełączania sygnałów.
Do pracy z Flash Magic należy włączyć obsługę DTR i RTS dla pinów RST oraz ISP, wybrać właściwy model mikrokontrolera, numer portu COM, prędkość transmisji i częstotliwość taktowania układu.
Montaż wymaga poprawnego wlutowania FT232R, gniazda mini USB i elementów SMD. Po zmontowaniu warto sprawdzić wykrycie układu jako portu COM przed podłączeniem mikrokontrolera LPC.
Uwaga: Przed podłączeniem programatora trzeba sprawdzić pozycję zworki JP1, napięcie układu docelowego i zgodność sygnałów RXD, TXD, RST oraz ISP. Błędne zasilanie lub odwrotne połączenie linii może uniemożliwić programowanie albo uszkodzić mikrokontroler.
Najczęściej zadawane pytania
AVT1630 B to zestaw KIT z płytką PCB, układem FT232R, stabilizatorem 3,3 V, gniazdem mini USB, złączem komunikacyjnym, zworką i elementami SMD do zlutowania programatora LPC1xxx.
Programator obsługuje układy NXP z rodzin LPC11xx, LPC13xx i LPC17xx wyposażone w interfejs UART oraz bootloader.
Tak, może dostarczyć napięcie 3,3 V, gdy JP1 jest ustawiony w odpowiedniej pozycji. Można też użyć zewnętrznego zasilania układu docelowego 1,8...3,3 V.
Tak. Poza programowaniem mikrokontrolerów LPC programator może pracować jako konwerter USB-UART oparty na FT232R.
Do programowania przewidziano Flash Magic. W konfiguracji należy włączyć sterowanie liniami DTR i RTS dla RST oraz ISP, a następnie wybrać właściwy układ, port COM i parametry transmisji.
