Precyzyjny timer 1 s - 99 min z przekaźnikiem - zlutowany KIT AVT 1995
- Czasowe sterowanie odbiornikiem z nastawą 1 s - 99 min, pauzą i pamięcią ustawień. AVT1995 C to zlutowany układ do integracji.
Precyzyjny timer 1 s - 99 min - zlutowany AVT1995
Zlutowany timer z wyświetlaczem LED, pamięcią nastawy i przekaźnikiem NO/NC do integracji z układem automatyki.
Zlutowany timer do sterowania czasowego

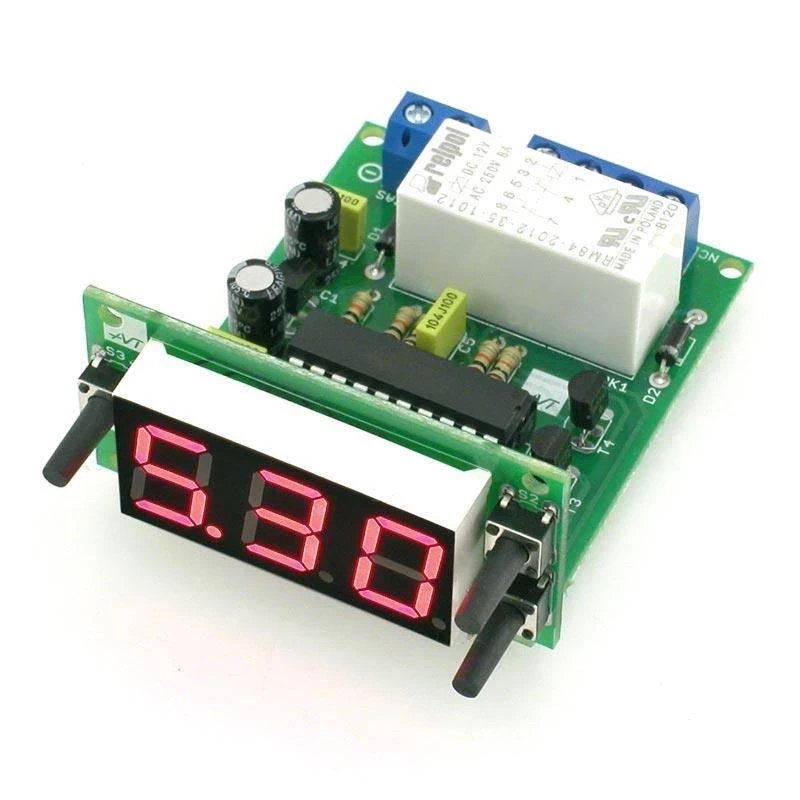

AVT1995 C to zlutowany timer odliczający czas od 1 sekundy do 99 minut. Ustawiona wartość jest widoczna na trzycyfrowym wyświetlaczu LED i zapisywana w pamięci nieulotnej, dzięki czemu po ponownym uruchomieniu nie trzeba jej wprowadzać od początku.

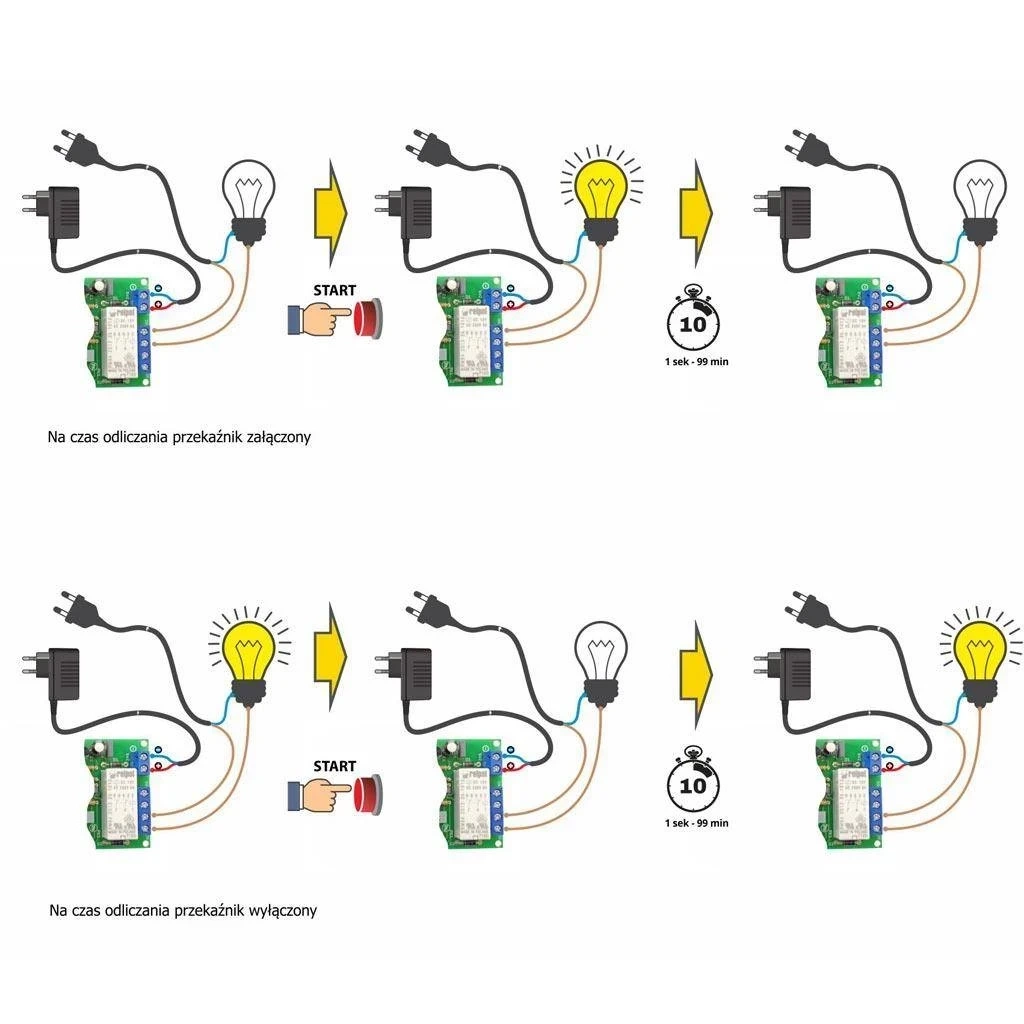

Przekaźnik ze stykami NO i NC pozwala dobrać sposób działania do aplikacji: załączanie odbiornika na czas odliczania albo rozłączanie obwodu przez zadany czas. Wersja C wymaga zasilania 8-12 V DC, podłączenia odbiornika do styków przekaźnika i montażu w docelowej obudowie. To zlutowany układ do integracji, a nie samodzielne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1995
Zlutowany precyzyjny timer do odliczania czasu w dół z pamięcią nastawy, wyświetlaczem LED i przekaźnikiem wykonawczym.
| Kod projektu | AVT1995 |
| Wersja | C – zlutowany układ |
| Funkcja | precyzyjny timer odliczający w dół |
| Zakres nastawy | 1 sekunda - 99 minut |
| Rozdzielczość nastawy | 1 s do 9 min 59 s; 10 s dla zakresu 10-99 min |
| Zasilanie | 8-12 V DC / ok. 80 mA |
| Wyświetlacz | 3-cyfrowy LED ze wspólną anodą |
| Sterowanie | S1, S2, S3: nastawa, start, pauza, reset |
| Pamięć nastawy | tak, pamięć nieulotna |
| Przekaźnik | RM84P12 lub podobny, 8 A / 230 V AC |
| Styki wyjściowe | NO i NC |
| Mikrokontroler | ATtiny261, zaprogramowany do projektu |
| Płytki PCB | 58×48 mm i 53×27 mm |
Wersja
AVT1995 C – zlutowany układ. Wersja zawiera zmontowany timer z dwiema płytkami PCB, zaprogramowanym ATtiny261, wyświetlaczem AD5636, stabilizatorem 78L05, przekaźnikiem RM84P12 lub podobnym, tranzystorami BC557/BC558 i BC547/BC548, trzema przyciskami mikroswitch, diodami 1N4007, złączami śrubowymi, listwą goldpin 1×16 pin, rezystorami i kondensatorami. Układ wymaga zasilania 8-12 V DC i bezpiecznego podłączenia odbiornika do styków przekaźnika.
Notes
S1 i S2 zmieniają wartość nastawy, a dłuższe przytrzymanie przyspiesza zmianę. S3 uruchamia odliczanie, pauzuje, wznawia i po dłuższym przytrzymaniu przywraca wartość początkową.
Migotanie kropki przy cyfrze jedności sygnalizuje pracę timera, a miganie cyfr oznacza pauzę odliczania.
Odliczanie czasu może mieć pewną niedokładność, szczególnie przy pracy w zakresie minut.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga zasilania, obudowy, przewodów i bezpiecznego podłączenia odbiornika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1995 C to zlutowany timer z dwiema PCB, ATtiny261, wyświetlaczem LED, przekaźnikiem, przyciskami, złączami i elementami sterującymi.
Nie. To zlutowany układ do integracji. Wymaga zasilania, obudowy, przewodów i podłączenia odbiornika.
Tak. Ustawiona wartość jest zapisywana w pamięci nieulotnej.
Tak. Krótkie naciśnięcie S3 zatrzymuje i wznawia odliczanie, a dłuższe przytrzymanie przywraca wartość początkową.
Tak. Timer ma wyprowadzone styki normalnie otwarte NO i normalnie zamknięte NC.
