Co zawiera wersja AVT1995 A+?

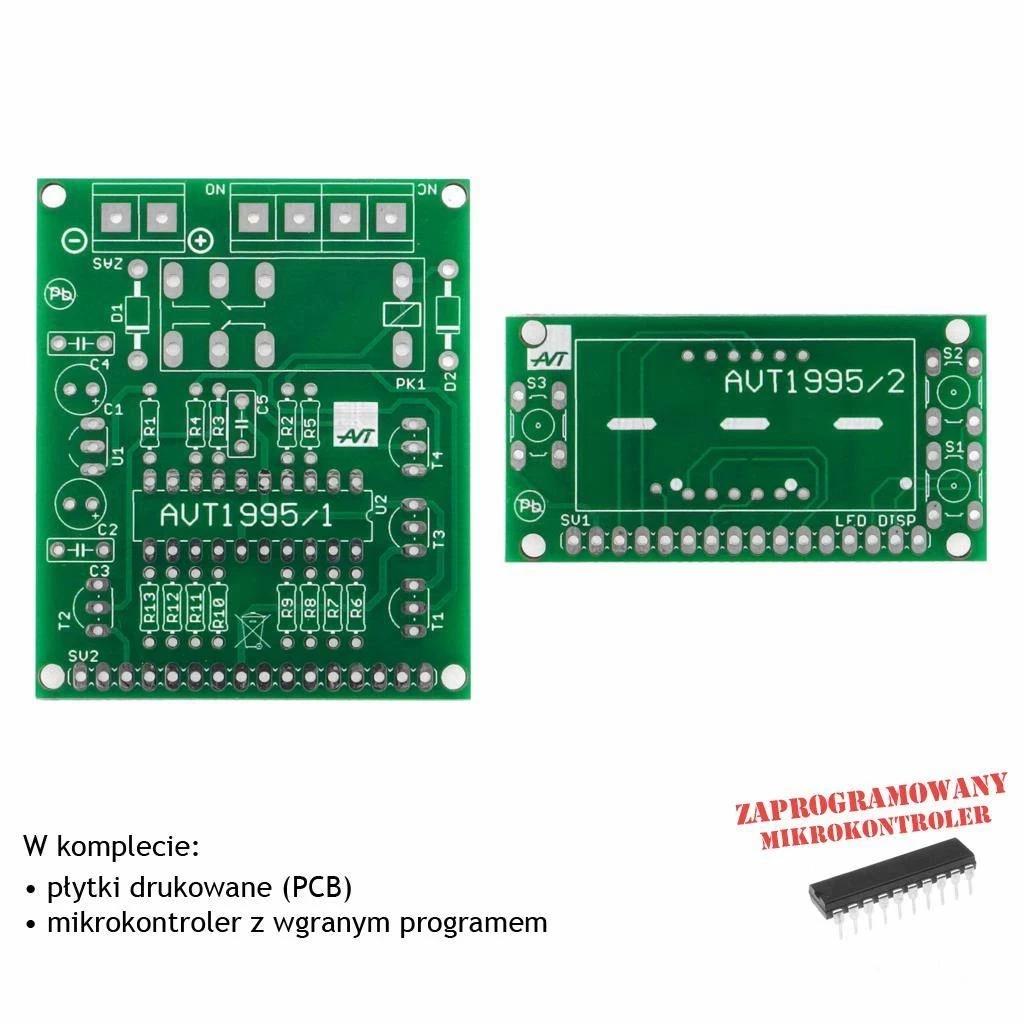

AVT1995 A+ zawiera dwie płytki PCB oraz zaprogramowany ATtiny261. Pozostałe elementy, w tym wyświetlacz, przekaźnik i przyciski, trzeba skompletować osobno.
Precyzyjny timer 1 s - 99 min z przekaźnikiem - PCB's i mikroprocesor do projektu AVT 1995
- Timer odlicza czas od 1 s do 99 min i steruje przekaźnikiem NO/NC. AVT1995 A+ zawiera dwie PCB i zaprogramowany ATtiny261; elementy kompletujesz osobno.
Precyzyjny timer 1 s - 99 min - płytki PCB i zaprogramowany mikrokontroler do AVT1995
Dwie płytki PCB i zaprogramowany ATtiny261 do wykonania timera odliczającego czas od 1 sekundy do 99 minut.
Timer z wyświetlaczem, pamięcią nastaw i przekaźnikiem NO/NC
AVT1995 umożliwia precyzyjne odliczanie zadanego czasu w dół. Zakres nastawy obejmuje od 1 sekundy do 99 minut, a ustawiona wartość zostaje zapisana w pamięci nieulotnej, więc po ponownym włączeniu zasilania nie trzeba wprowadzać jej od nowa.
Na czas odliczania przekaźnik może załączać albo wyłączać sterowany obwód, zależnie od użycia styków NO lub NC. Trzycyfrowy wyświetlacz LED pokazuje nastawę i przebieg pracy, a przyciski S1-S3 służą do ustawiania, startu, pauzy i resetu. Wersja A+ zawiera dwie płytki PCB oraz zaprogramowany ATtiny261 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
1 s - 99 min odliczanie w dół z nastawą sekund i minut
NO / NC przekaźnik 8 A / 230 V AC ze stykami otwartymi i zamkniętymi
PCB 58×48 + 53×27 mm dwie płytki łączone kątową listwą goldpin
Skala trudności
3/6
Szacowany czas montażu
1 h 45 min
Karta techniczna
AVT1995
Precyzyjny timer do odliczania czasu w dół z pamięcią nastawy, wyświetlaczem LED i przekaźnikiem wykonawczym.
| Kod projektu | AVT1995 |
| Wersja | A+ – płytki PCB + zaprogramowany mikrokontroler |
| Funkcja | precyzyjny timer odliczający w dół |
| Zakres nastawy | 1 sekunda - 99 minut |
| Rozdzielczość nastawy | 1 s do 9 min 59 s; 10 s dla zakresu 10-99 min |
| Zasilanie | 8-12 V DC / ok. 80 mA |
| Wyświetlacz | 3-cyfrowy LED ze wspólną anodą |
| Sterowanie | S1, S2, S3: nastawa, start, pauza, reset |
| Pamięć nastawy | tak, pamięć nieulotna |
| Przekaźnik | RM84P12 lub podobny, 8 A / 230 V AC |
| Styki wyjściowe | NO i NC |
| Mikrokontroler | ATtiny261, zaprogramowany do projektu |
| Płytki PCB | 58×48 mm i 53×27 mm |
Wersja
AVT1995 A+ – płytki PCB i zaprogramowany mikrokontroler. Wersja zawiera dwie płytki PCB oraz ATtiny261 z firmware projektu. Pozostałe elementy, w tym wyświetlacz LED, przekaźnik, stabilizator, tranzystory, przyciski, złącza i elementy bierne, trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1-R5: 10 kΩ
- R6-R13: 100 Ω
- C1, C2: 100 µF
- C3-C5: 100 nF
- D1, D2: 1N4007
- LED1: wyświetlacz AD5636
- U1: 78L05
- U2: ATtiny261 z firmware projektu + podstawka
- T1-T3: BC557 lub BC558
- T4: BC547 lub BC548
- S1-S3: przyciski mikroswitch
- PK1: przekaźnik RM84P12 lub podobny
- SV1: szpilki goldpin 1×16 pin
- ZAS, NO, NC: złącza śrubowe
Notes
Timer składa się z dwóch płytek drukowanych połączonych kątową listwą goldpin 1×16 pin.
S1 i S2 zmieniają wartość nastawy, a dłuższe przytrzymanie przyspiesza zmianę. S3 uruchamia odliczanie, pauzuje, wznawia i po dłuższym przytrzymaniu przywraca wartość początkową.
Migotanie kropki przy cyfrze jedności sygnalizuje pracę timera, a miganie cyfr oznacza pauzę odliczania.
Przy sterowaniu większą mocą warto pocynować odsłonięte ścieżki przekaźnika albo przylutować do nich drut miedziany.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Jaki zakres czasu obsługuje timer?
Od 1 sekundy do 99 minut, z rozdzielczością 1 s do 9 min 59 s oraz 10 s w zakresie 10-99 minut.
Czy timer zapamiętuje ustawienia?
Tak. Ustawiona wartość jest zapisywana w pamięci nieulotnej.
Czy przekaźnik może pracować jako NO i NC?
Tak. Timer ma wyprowadzone styki normalnie otwarte NO i normalnie zamknięte NC.
Czy można użyć pustego ATtiny261?
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny261 przygotowany do AVT1995.
Zapytaj o produkt
Opinie o Precyzyjny timer 1 s - 99 min z przekaźnikiem - PCB's i mikroprocesor do projektu AVT 1995
5.00
Liczba wystawionych opinii: 3
53
40
30
20
10
Kliknij ocenę aby filtrować opinie
5/5
Opinia potwierdzona zakupem
Kit po zmontowaniu działa. Natomiast pewien niepokój budzi bardzo silne grzanie się stabilizatora napięcia 78L05. Po sprawdzeniu noty aplikacyjnej udało się ustalić, że zalecany prąd pracy ukł. 78L05 wynosi 40 mA (max. 70 mA) podczas gdy - według danych z opisu - układ czerpie 80 mA. Być może pomogłoby obniżenie napięcia zasilania z 12V do 9-10V - niższe napięcie może nie zapewniać poprawnej pracy przekaźnika RM84P12. Ponadto opisie brakuje ostrzeżenia, że w przypadku użycia układu do sterowania żarówką 230 V (jak sugeruje to zamieszczona grafika) w układzie wystąpią napięcia niebezpieczne dla życia!
