Precyzyjny timer 1 s - 99 min z przekaźnikiem - KIT AVT 1995
- Precyzyjny timer z pamięcią nastawy, wyświetlaczem LED i przekaźnikiem 8 A / 230 V AC. AVT1995 B to KIT DIY z dwiema PCB i elementami do lutowania.
Precyzyjny timer 1 s - 99 min - KIT DIY AVT1995
KIT DIY precyzyjnego timera z wyświetlaczem LED, pamięcią nastawy i przekaźnikiem 8 A / 230 V AC.
Timer do prostych układów automatyki

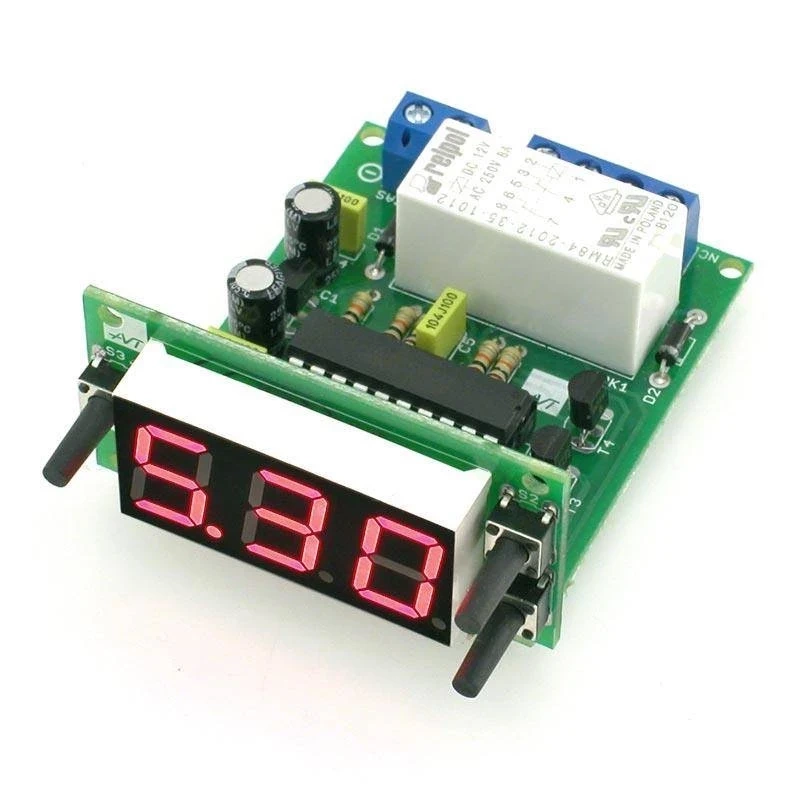

AVT1995 pozwala zbudować timer odliczający w dół zadany czas od 1 sekundy do 99 minut. Trzycyfrowy wyświetlacz LED ułatwia nastawę i kontrolę pracy, a trzy przyciski zapewniają prostą obsługę bez dodatkowego panelu sterującego.

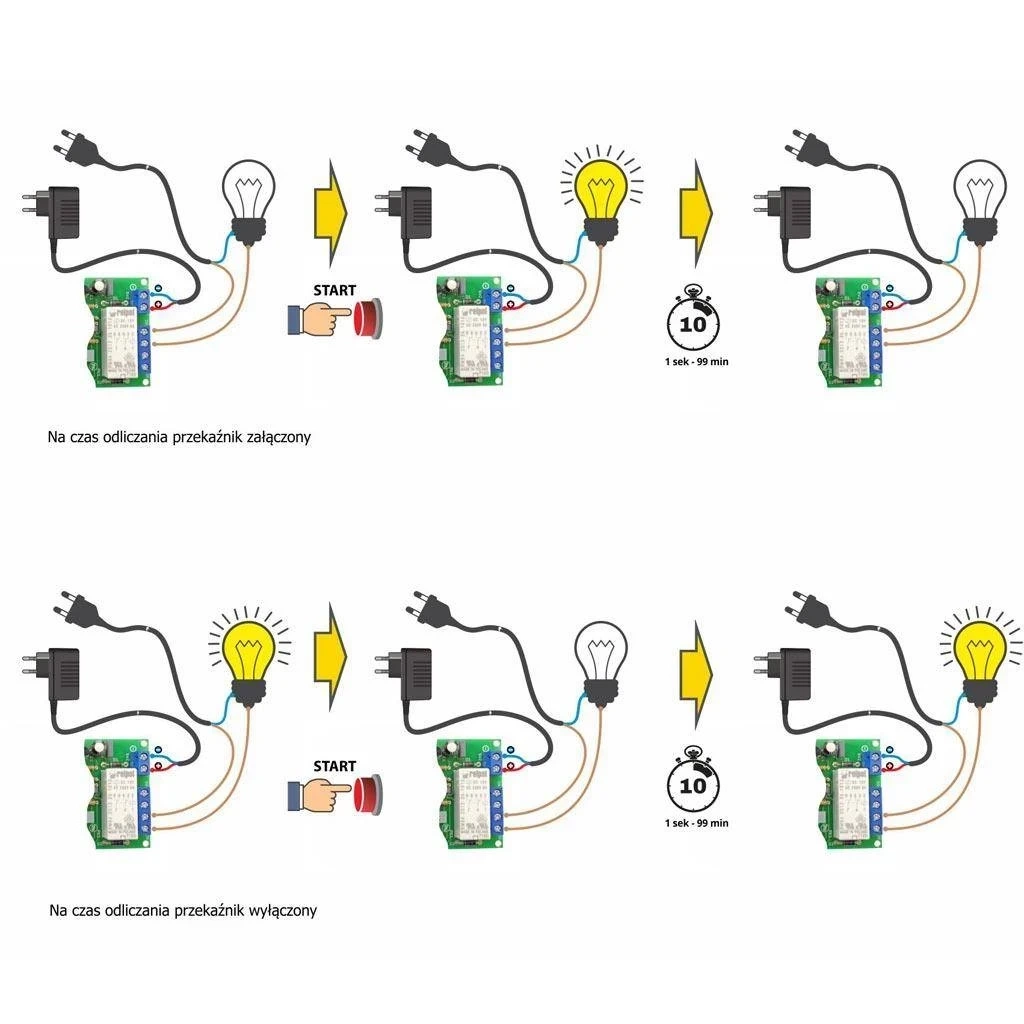

Przekaźnik RM84P12 umożliwia sterowanie obwodem przez styki NO albo NC. Timer może więc załączać odbiornik na czas odliczania albo rozłączać go na zadany okres, zależnie od sposobu podłączenia. AVT1995 B to KIT DIY z dwiema płytkami PCB i elementami do lutowania.
Karta techniczna
AVT1995
Precyzyjny timer do odliczania czasu w dół z pamięcią nastawy, wyświetlaczem LED i przekaźnikiem wykonawczym.
| Kod projektu | AVT1995 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | precyzyjny timer odliczający w dół |
| Zakres nastawy | 1 sekunda - 99 minut |
| Rozdzielczość nastawy | 1 s do 9 min 59 s; 10 s dla zakresu 10-99 min |
| Zasilanie | 8-12 V DC / ok. 80 mA |
| Wyświetlacz | 3-cyfrowy LED ze wspólną anodą |
| Sterowanie | S1, S2, S3: nastawa, start, pauza, reset |
| Pamięć nastawy | tak, pamięć nieulotna |
| Przekaźnik | RM84P12 lub podobny, 8 A / 230 V AC |
| Styki wyjściowe | NO i NC |
| Mikrokontroler | ATtiny261, zaprogramowany do projektu |

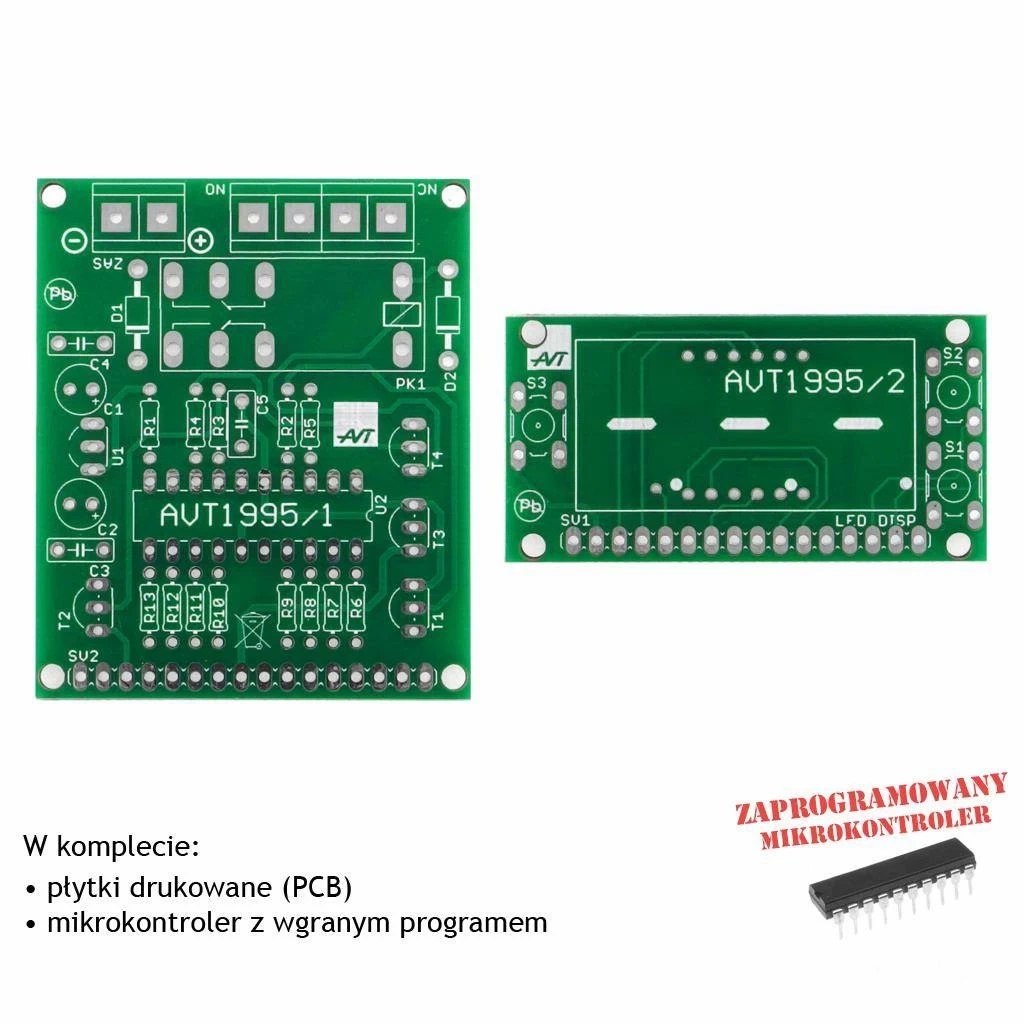

| Płytki PCB | 58×48 mm i 53×27 mm |
Wersja

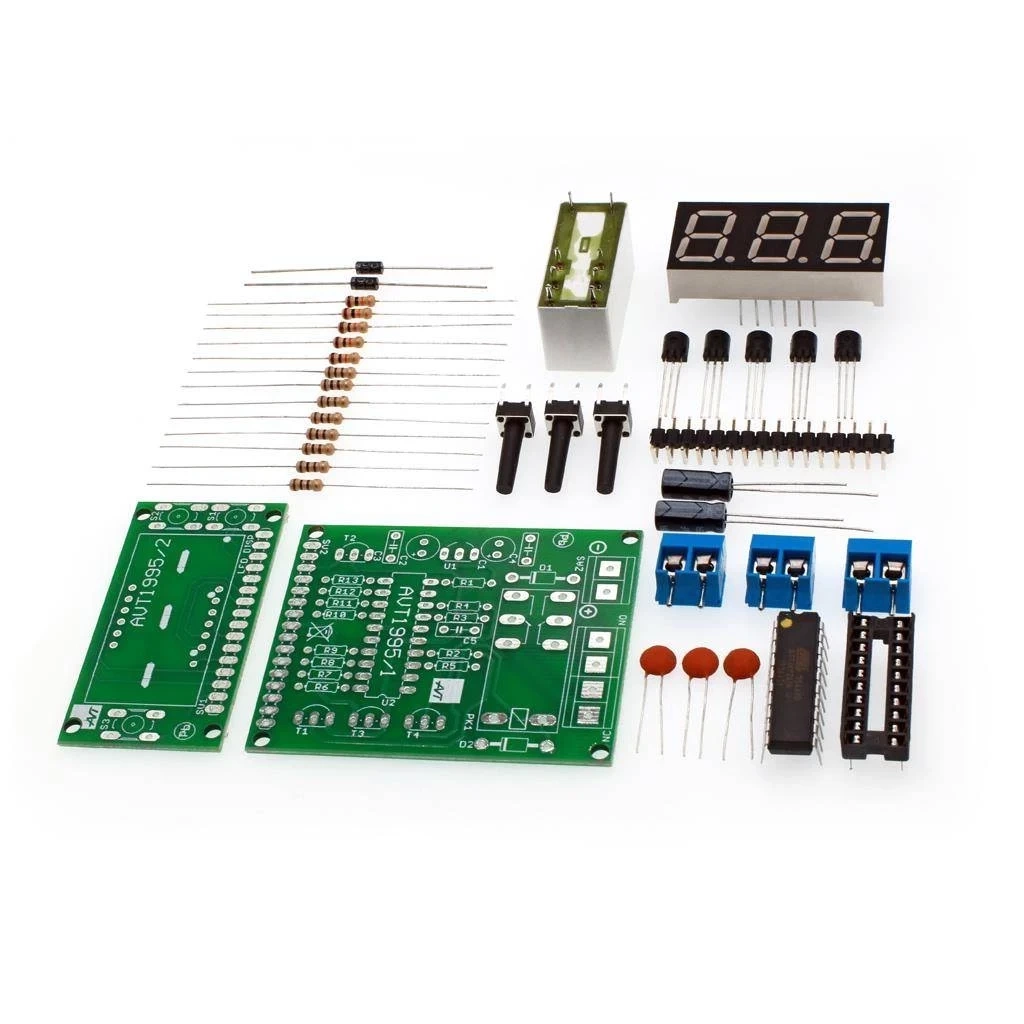

AVT1995 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera dwie płytki PCB, zaprogramowany ATtiny261 z podstawką, wyświetlacz AD5636, stabilizator 78L05, przekaźnik RM84P12 lub podobny, tranzystory BC557/BC558 i BC547/BC548, trzy przyciski mikroswitch, diody 1N4007, złącza śrubowe, listwę goldpin 1×16 pin, rezystory i kondensatory.
Notes
Timer składa się z dwóch płytek drukowanych połączonych kątową listwą goldpin 1×16 pin.
Układ zmontowany ze sprawnych elementów i zaprogramowanym mikrokontrolerem działa po podaniu zasilania.
Odliczanie czasu może mieć pewną niedokładność, szczególnie przy pracy w zakresie minut.
Przy sterowaniu większą mocą warto pocynować odsłonięte ścieżki przekaźnika albo przylutować do nich drut miedziany.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1995 B to KIT DIY z dwiema PCB, zaprogramowanym ATtiny261, wyświetlaczem LED, przekaźnikiem, przyciskami, złączami i elementami do lutowania.
Od 1 sekundy do 99 minut, z rozdzielczością 1 s do 9 min 59 s oraz 10 s w zakresie 10-99 minut.
Tak. Ustawiona wartość jest zapisywana w pamięci nieulotnej.
Tak. Krótkie naciśnięcie S3 zatrzymuje i wznawia odliczanie, a dłuższe przytrzymanie przywraca wartość początkową.
Przekaźnik ma styki 8 A / 230 V AC, ale takie zastosowanie wymaga bezpiecznej izolacji, obudowy i montażu przez osobę z kwalifikacjami.
