Powolny rozjaśniacz LED 12 V 1-20 s - zlutowany KIT AVT 1975
- Płynne rozjaśnianie taśmy LED 12 V lub żarówki halogenowej po podaniu zasilania. AVT1975 C to zlutowany układ do integracji z oświetleniem.
Powolny rozjaśniacz LED 12 V - zlutowany AVT1975
Zlutowany sterownik do płynnego rozjaśniania taśmy LED 12 V lub żarówki halogenowej po podaniu zasilania.
Zlutowany rozjaśniacz do oświetlenia 12 V

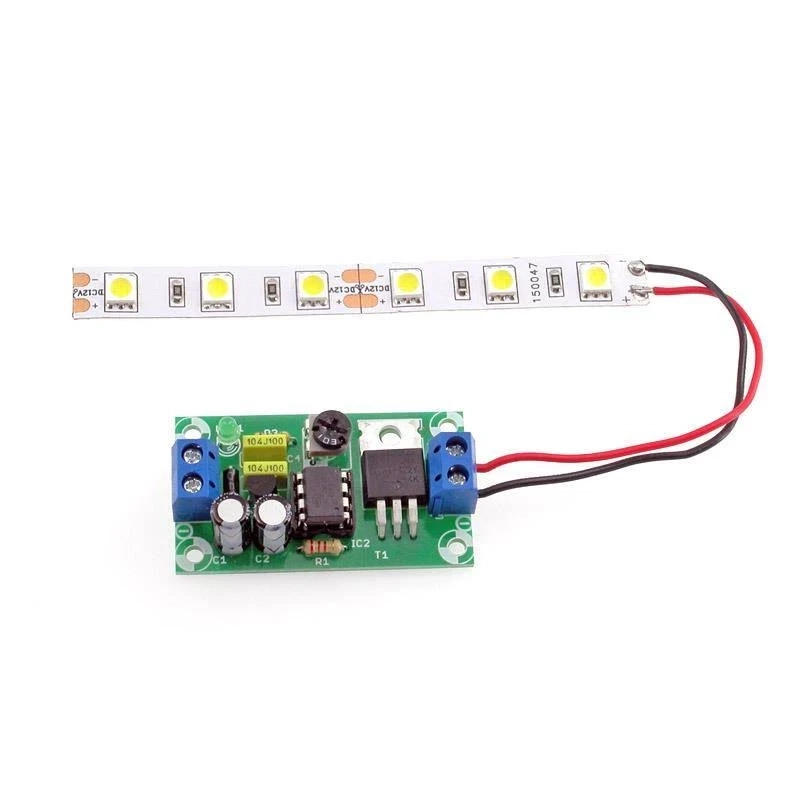

AVT1975 C to zlutowany układ, który po doprowadzeniu zasilania 12 V stopniowo zwiększa jasność podłączonej taśmy LED lub żarówki halogenowej. Takie działanie eliminuje nagły rozbłysk i pozwala uzyskać miękki start oświetlenia.
Czas rozjaśniania ustawia się potencjometrem PR1 od około 1 do 20 sekund. AVT1975 C nie realizuje płynnego wygaszania — do rozjaśniania i wygaszania służą AVT5788 oraz AVT5706. Wersja C wymaga zasilania 12 V DC, źródła światła dobranego do wyjścia 4 A oraz montażu w docelowej instalacji.
Karta techniczna
AVT1975
Zlutowany sterownik płynnego rozjaśniania oświetlenia 12 V po podaniu zasilania, bez funkcji wygaszania.
| Kod projektu | AVT1975 |
| Wersja | C – zlutowany układ |
| Funkcja | płynne rozjaśnianie po podaniu zasilania |
| Wygaszanie | brak funkcji wygaszania |
| Zasilanie | 12 V DC |
| Obciążenie wyjścia | maks. 4 A, ok. 50 W |
| Zakres czasu rozjaśniania | ok. 1-20 s |
| Regulacja czasu | potencjometr PR1 10 kΩ |
| Element wykonawczy | MOSFET IRL3705 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 48×27 mm |
Wersja
AVT1975 C – zlutowany układ. Wersja zawiera zmontowany rozjaśniacz z zaprogramowanym ATtiny25, stabilizatorem 78L05, MOSFET-em IRL3705, diodą 1N4007, diodą LED, potencjometrem montażowym 10 kΩ, złączami DG301-5.0/2, rezystorami i kondensatorami. Układ wymaga zasilania 12 V DC i podłączenia źródła światła o poborze do 4 A.
Notes
AVT1975 realizuje tylko rozjaśnianie po podaniu zasilania. Nie realizuje płynnego wygaszania po wyłączeniu.
Do rozjaśniania i wygaszania oświetlenia LED wybierz AVT5788 albo AVT5706.
Przy obciążeniu do ok. 50 W radiator dla tranzystora nie jest wymagany.
Wersja C nie jest kompletną lampą ani zasilaczem. Wymaga źródła światła 12 V, zasilacza lub akumulatora i montażu w docelowej instalacji.
Uwaga: układ jest przeznaczony do obciążeń 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu źródła światła oraz wydajność zasilacza lub akumulatora.
Najczęściej zadawane pytania
AVT1975 C to zlutowany układ z ATtiny25, IRL3705, 78L05, PR1, złączami, LED-em i elementami sterującymi.
Nie. AVT1975 ma tylko funkcję płynnego rozjaśniania po podaniu zasilania.
Funkcję płynnego rozjaśniania i wygaszania mają AVT5788 oraz AVT5706.
Od około 1 do 20 sekund, ustawiany potencjometrem PR1.
Nie. To zlutowany sterownik do integracji. Wymaga zasilania 12 V DC, źródła światła i montażu w docelowej instalacji.
