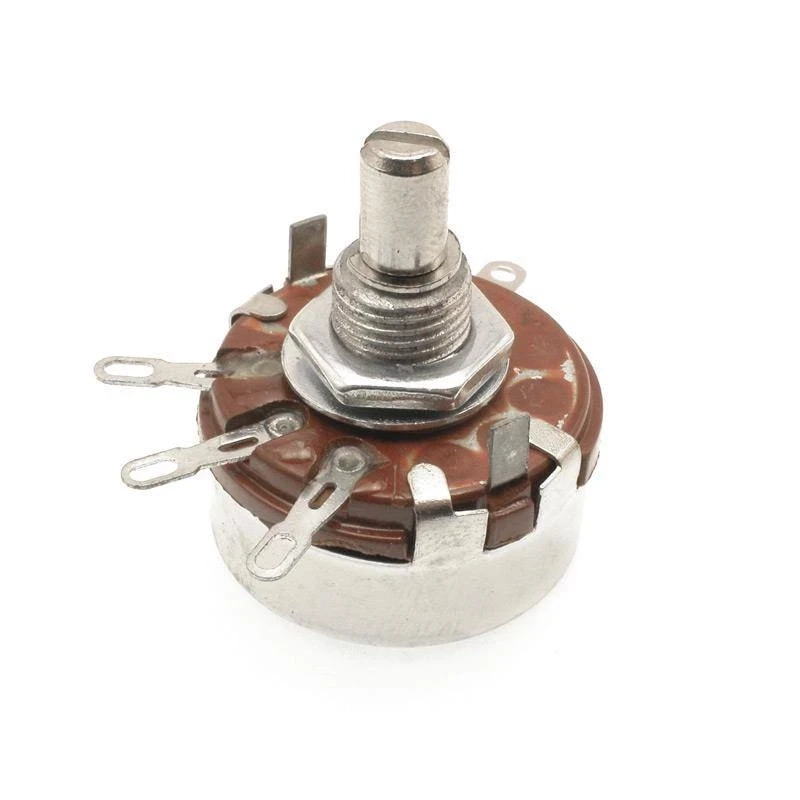

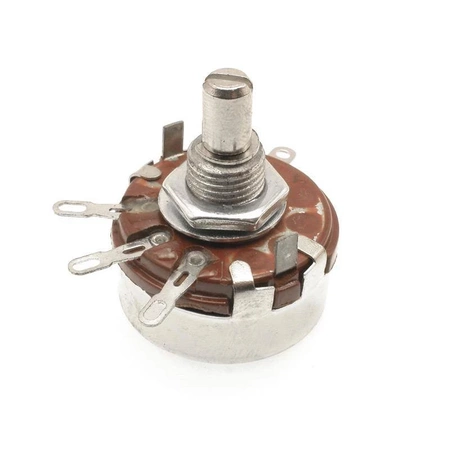

Potencjometr obrotowy liniowy 100 kom, 2 W, oś 6 mm, wyprowadzenia lutownicze
Potencjometr liniowy 100 kΩ o mocy 2 W w obudowie metalowej
Ścieżka o rezystancji 100 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 255°.
Obudowa jest metalowa, moc znamionowa wynosi 2 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.
Specyfikacja techniczna
- rezystancja: 100 kΩ
- charakterystyka: liniowa
- moc: 2 W
- tolerancja: ±20%
- kąt obrotu: 255°

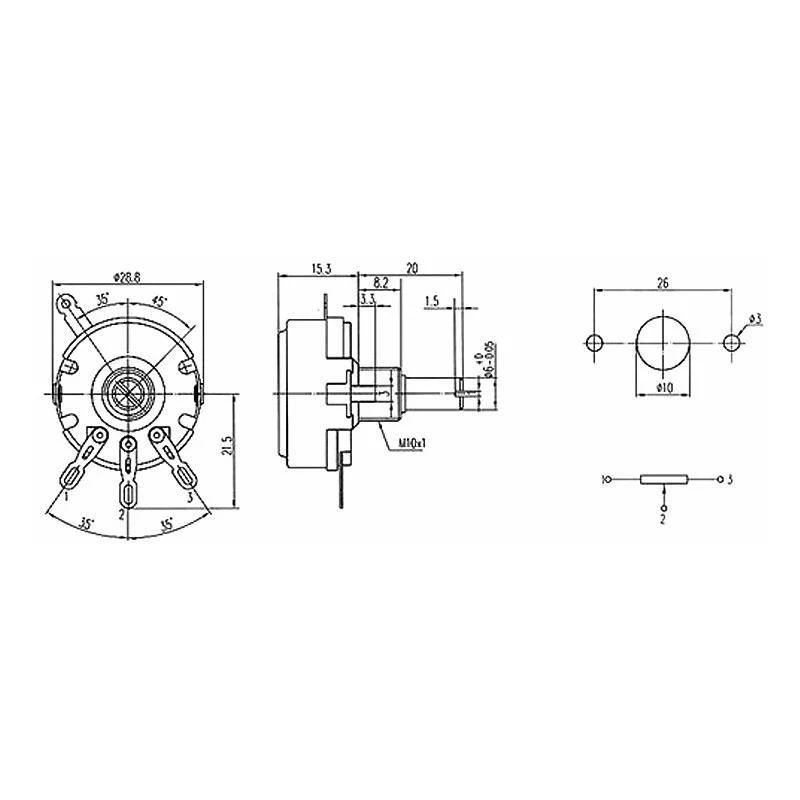

- oś: średnica 6 mm, długość 9 mm
- obudowa: metalowa
- wyprowadzenia: lutownicze, pod przewód
- temperatura pracy: -10°C do +70°C
Tolerancja ±20% i oś 6 mm przy doborze elementu
Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 100 kΩ może w pomiarze dać od 80 kΩ do 120 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.
Oś ma 6 mm średnicy, ale tylko 9 mm długości i to najkrótsza oś w tej serii. Wystaje niewiele ponad nakrętkę mocującą, więc przy grubszej płycie czołowej może zabraknąć długości na pewne osadzenie pokrętła.
Kąt obrotu 255° jest wspólny dla wszystkich rezystancji w klasie 2 W tej serii i wynika z konstrukcji obudowy.
