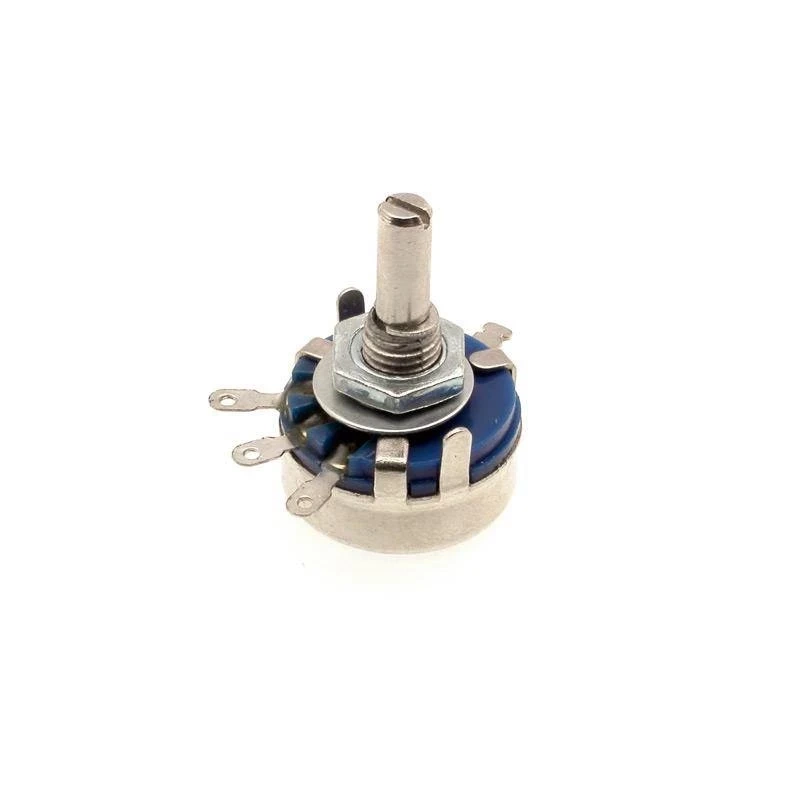

Potencjometr liniowy 100 kΩ o mocy 0,5 W w obudowie metalowej

Ścieżka o rezystancji 100 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 260°.

Obudowa jest metalowa, moc znamionowa wynosi 0,5 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.

Specyfikacja techniczna

• rezystancja: 100 kΩ
• charakterystyka: liniowa
• moc: 0,5 W
• tolerancja: ±20%
• kąt obrotu: 260°
• oś: średnica 4 mm, długość 16 mm
• obudowa: metalowa
• wyprowadzenia: lutownicze, pod przewód
• temperatura pracy: -10°C do +70°C

Tolerancja ±20% i oś 4 mm przy doborze elementu

Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 100 kΩ może w pomiarze dać od 80 kΩ do 120 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

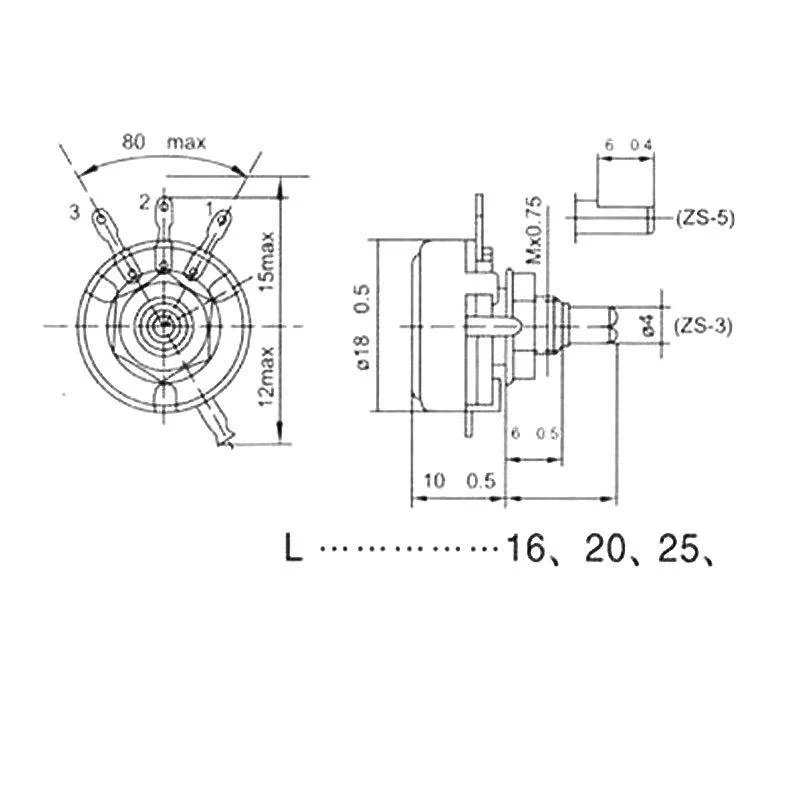

Oś ma 4 mm średnicy i 16 mm długości. Średnica przesądza o doborze gałki: pokrętło na 6 mm nie utrzyma się na tej osi. Długość 16 mm daje zapas na płytę czołową wraz z nakrętką mocującą.

Kąt obrotu 260° jest wspólny dla wszystkich rezystancji w klasie 0,5 W tej serii i wynika z konstrukcji obudowy.
