Potencjometr obrotowy liniowy 10 kom, 5 W, oś 6 mm, wyprowadzenia lutownicze

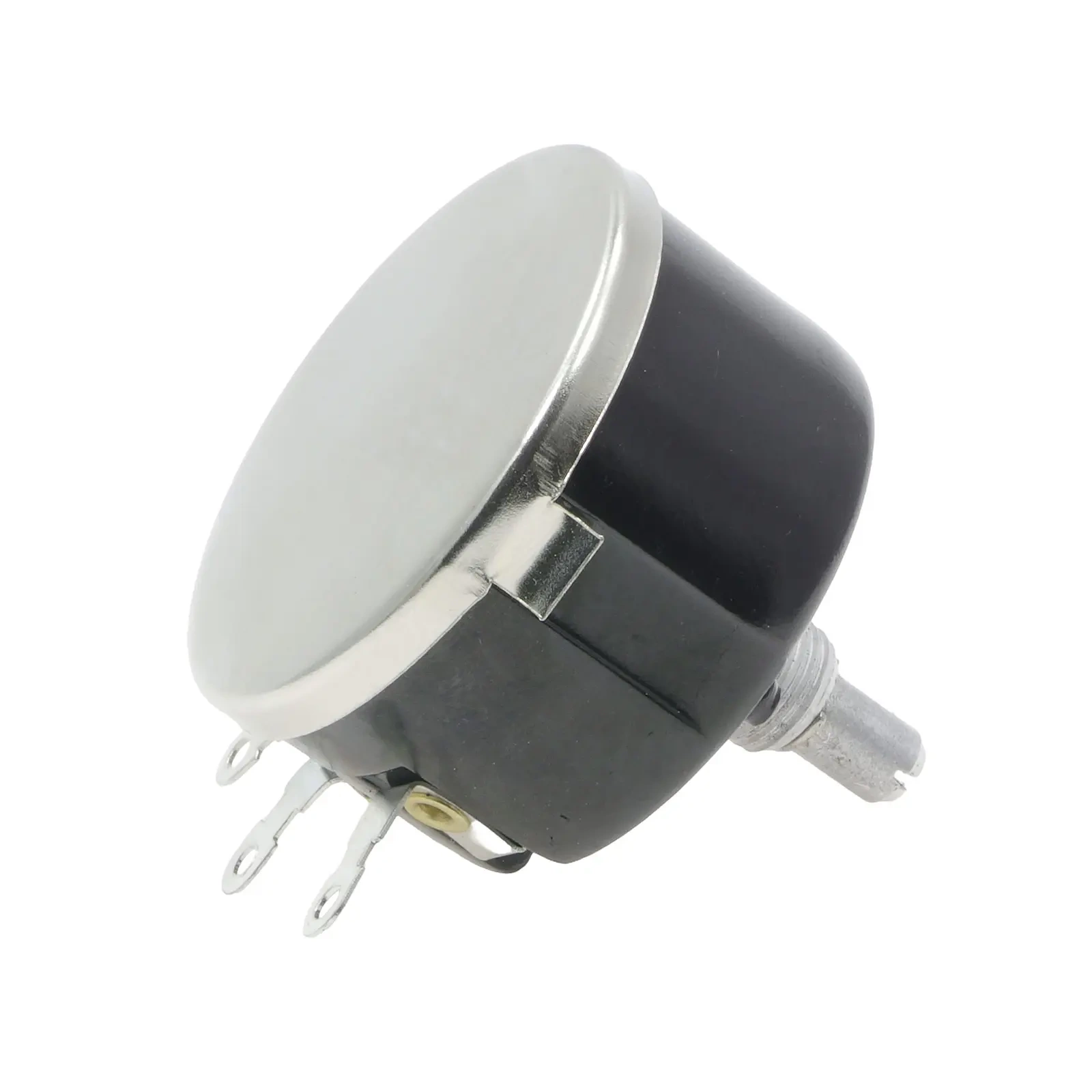

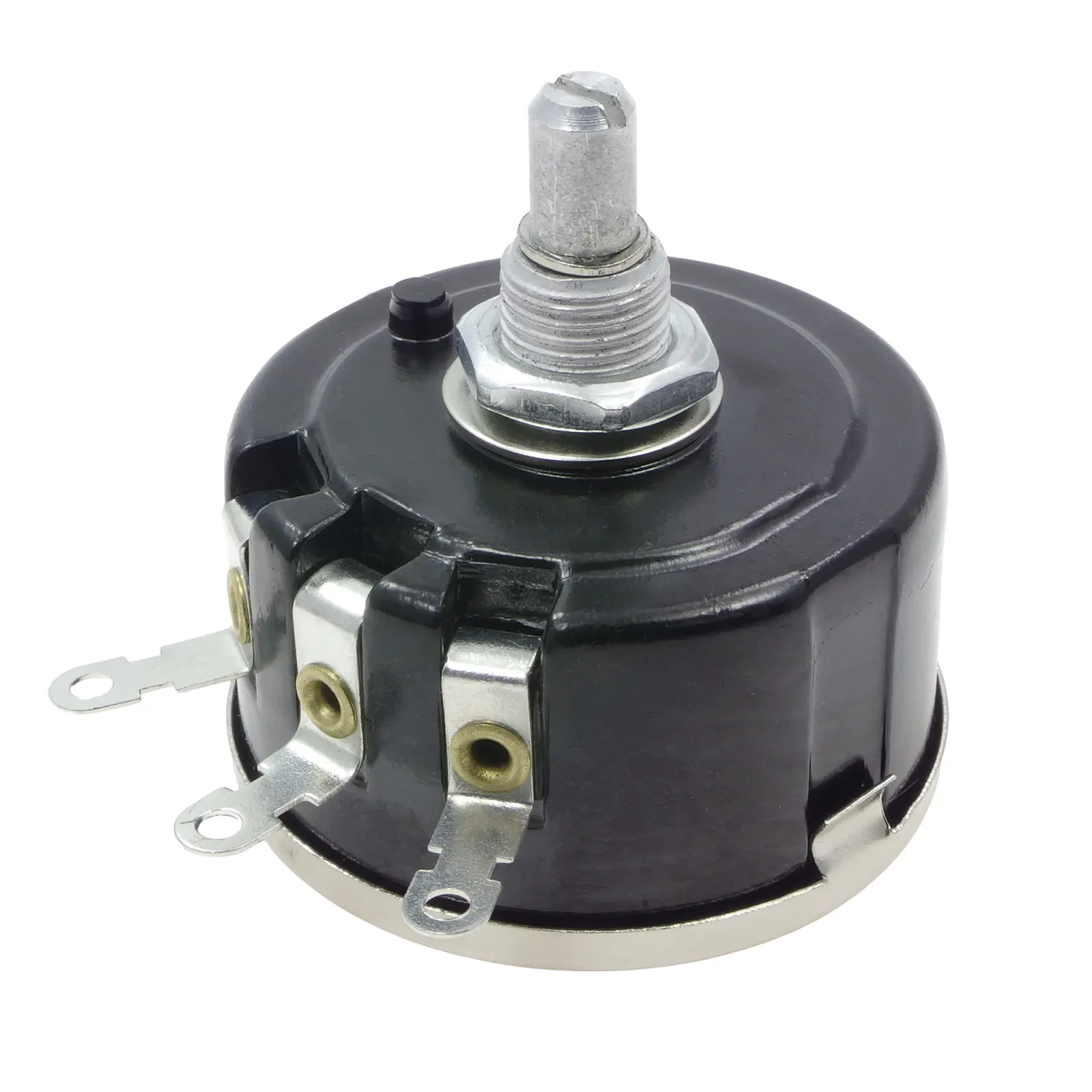

Potencjometr liniowy 10 kΩ o mocy 5 W w obudowie metalowej

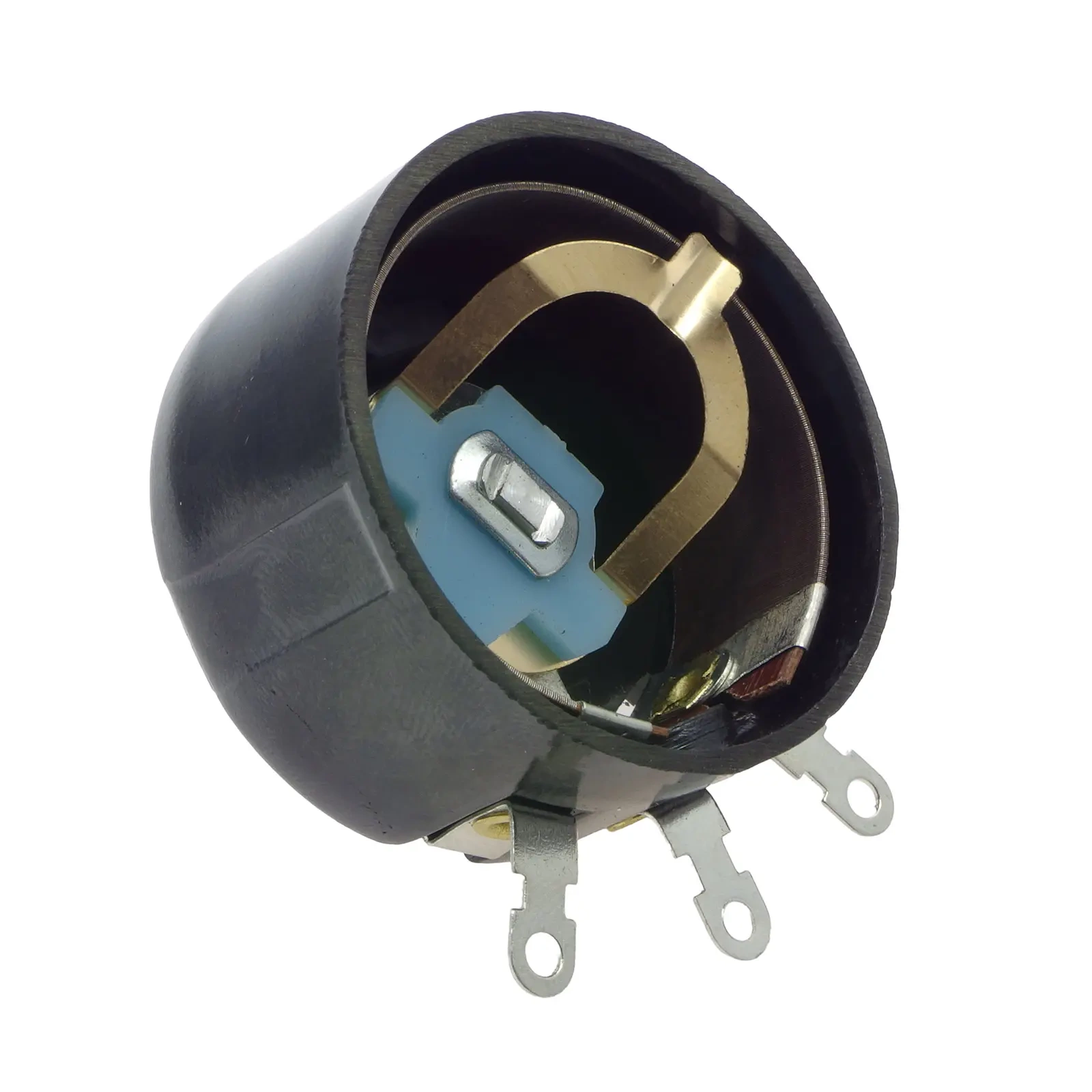

Ścieżka o rezystancji 10 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 270°.
Obudowa jest metalowa, moc znamionowa wynosi 5 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.
Specyfikacja techniczna
- rezystancja: 10 kΩ
- charakterystyka: liniowa
- moc: 5 W
- tolerancja: ±20%
- kąt obrotu: 270°

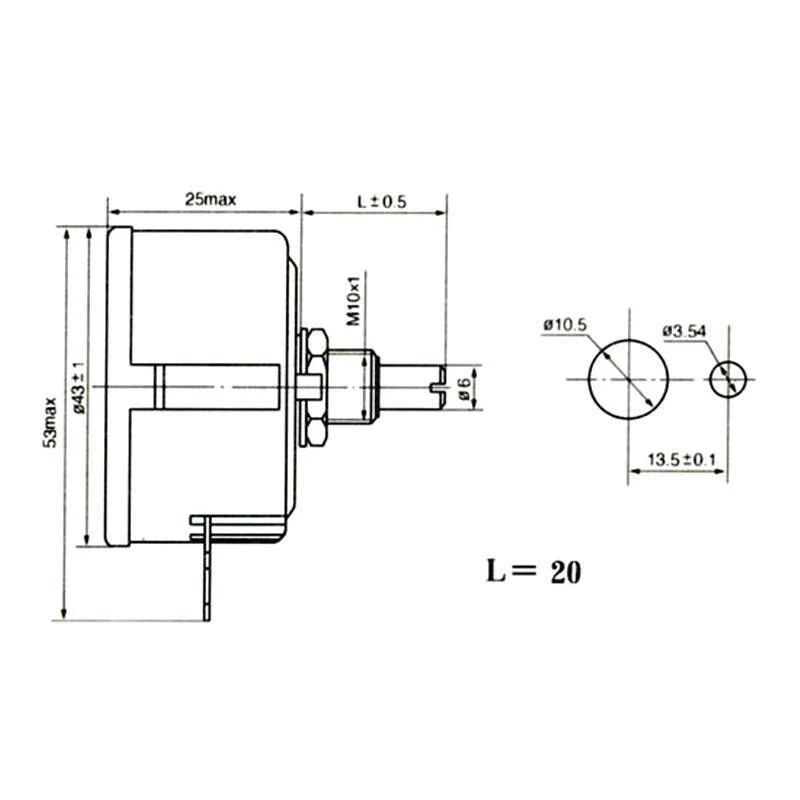

- oś: średnica 6 mm, długość 20 mm
- obudowa: metalowa
- wyprowadzenia: lutownicze, pod przewód
- temperatura pracy: -10°C do +70°C
Tolerancja ±20% i oś 6 mm przy doborze elementu
Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 10 kΩ może w pomiarze dać od 8 kΩ do 12 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.
Oś ma 6 mm średnicy i 20 mm długości, czyli największy wysięg w tej serii. Daje zapas na grube płyty czołowe i na podkładki dystansowe.
Kąt obrotu 270° jest wspólny dla wszystkich rezystancji w klasie 5 W tej serii i wynika z konstrukcji obudowy.
