Potencjometr to użyteczny element elektroniczny, dzięki któremu możemy w łatwy sposób zmieniać parametry układu. Jedną z jego odmian, bodaj najpopularniejszą, jest potencjometr obrotowy. Jak działa i jakie ma zastosowania?
Porady

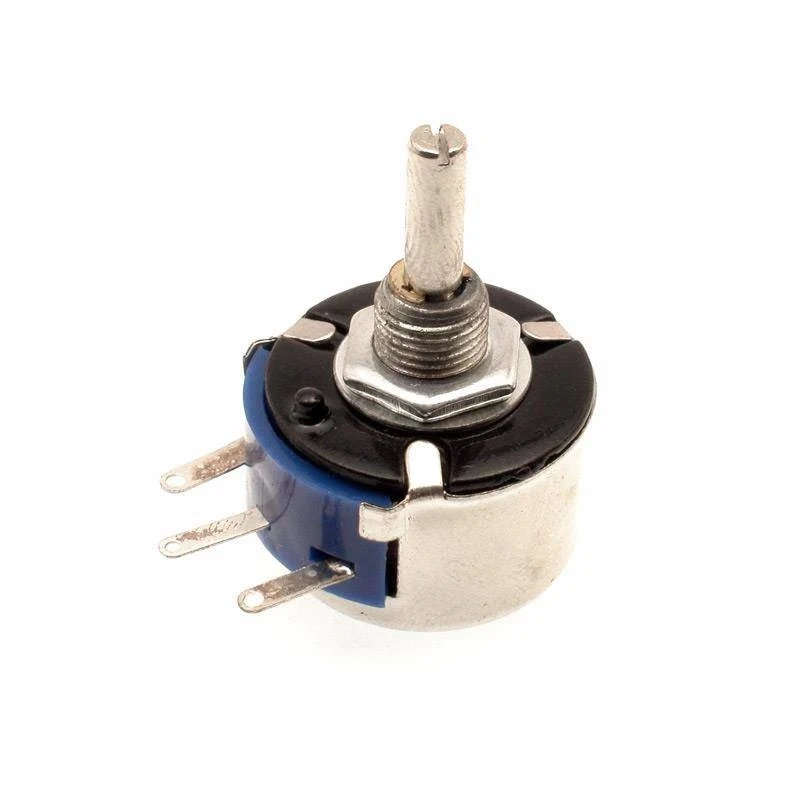

Potencjometr obrotowy liniowy 10 kom, 3 W, oś 4 mm, wyprowadzenia lutownicze
Potencjometr liniowy 10 kΩ o mocy 3 W w obudowie metalowej
Ścieżka o rezystancji 10 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 270°.
Obudowa jest metalowa, moc znamionowa wynosi 3 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.
Specyfikacja techniczna
- rezystancja: 10 kΩ
- charakterystyka: liniowa
- moc: 3 W
- tolerancja: ±20%
- kąt obrotu: 270°

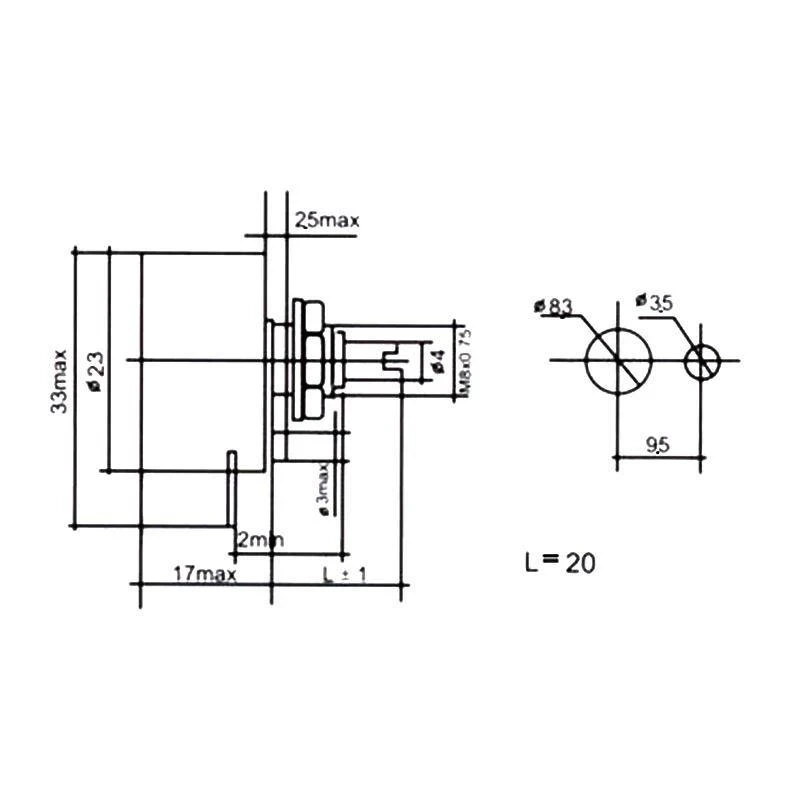

- oś: średnica 4 mm, długość 20 mm
- obudowa: metalowa
- wyprowadzenia: lutownicze, pod przewód
- temperatura pracy: -10°C do +70°C
Tolerancja ±20% i oś 4 mm przy doborze elementu
Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 10 kΩ może w pomiarze dać od 8 kΩ do 12 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.
Oś ma 4 mm średnicy przy 20 mm długości. Jest to jedyna poza wersją 0,5 W klasa z osią 4 mm, więc gałka dobrana do modeli 1, 2 i 5 W na nią nie pasuje.
Kąt obrotu 270° jest wspólny dla wszystkich rezystancji w klasie 3 W tej serii i wynika z konstrukcji obudowy.
