Potencjometr to użyteczny element elektroniczny, dzięki któremu możemy w łatwy sposób zmieniać parametry układu. Jedną z jego odmian, bodaj najpopularniejszą, jest potencjometr obrotowy. Jak działa i jakie ma zastosowania?
Porady
Potencjometr obrotowy liniowy 10 kom, 0,5 W, oś 4 mm, wyprowadzenia lutownicze

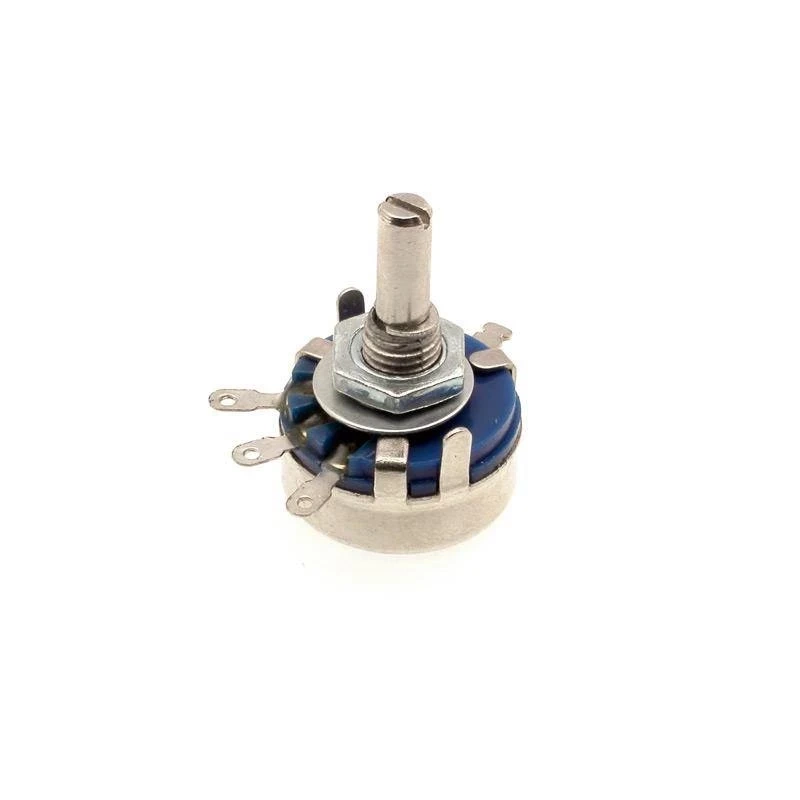

Potencjometr liniowy 10 kΩ o mocy 0,5 W w obudowie metalowej
Ścieżka o rezystancji 10 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 260°.
Obudowa jest metalowa, moc znamionowa wynosi 0,5 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.
Specyfikacja techniczna
- rezystancja: 10 kΩ
- charakterystyka: liniowa
- moc: 0,5 W
- tolerancja: ±20%
- kąt obrotu: 260°
- oś: średnica 4 mm, długość 16 mm
- obudowa: metalowa
- wyprowadzenia: lutownicze, pod przewód
- temperatura pracy: -10°C do +70°C
Tolerancja ±20% i oś 4 mm przy doborze elementu
Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 10 kΩ może w pomiarze dać od 8 kΩ do 12 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

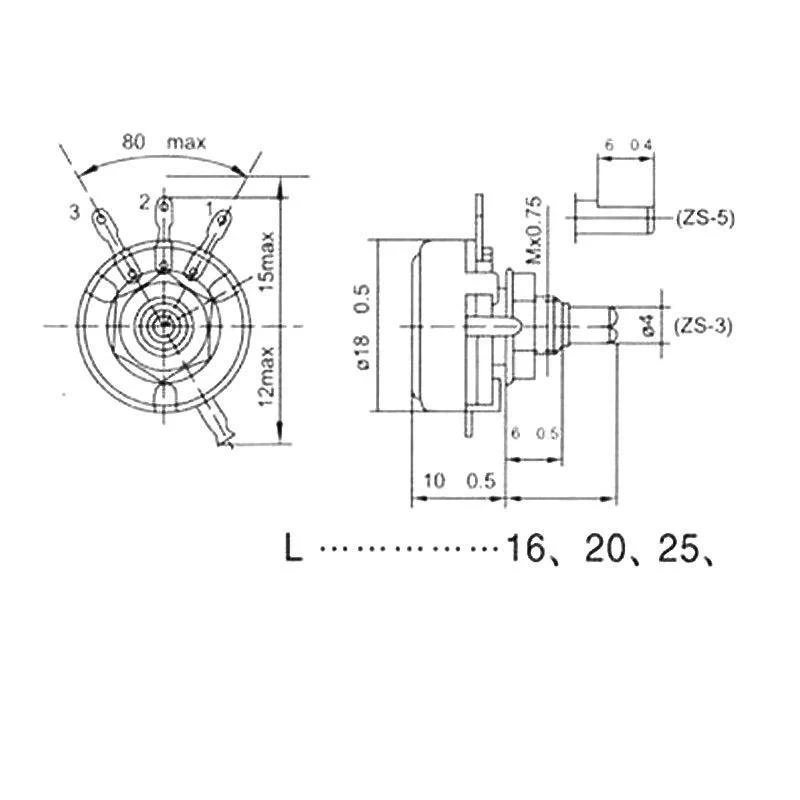

Oś ma 4 mm średnicy i 16 mm długości. Średnica przesądza o doborze gałki: pokrętło na 6 mm nie utrzyma się na tej osi. Długość 16 mm daje zapas na płytę czołową wraz z nakrętką mocującą.
Kąt obrotu 260° jest wspólny dla wszystkich rezystancji w klasie 0,5 W tej serii i wynika z konstrukcji obudowy.
