Podwójny układ mnożący MC1496 do transofonu Hi-Fi - PCB do projektu AVT 2619/2

Podwójny układ mnożący AVT2619/2 to moduł do analogowego transofonu Hi-Fi, z MC1496 i generatorem kwadraturowym na TL082. Umożliwia przesuwanie widma audio w górę lub w dół; wersja A zawiera samą płytkę PCB, elementy osobno.

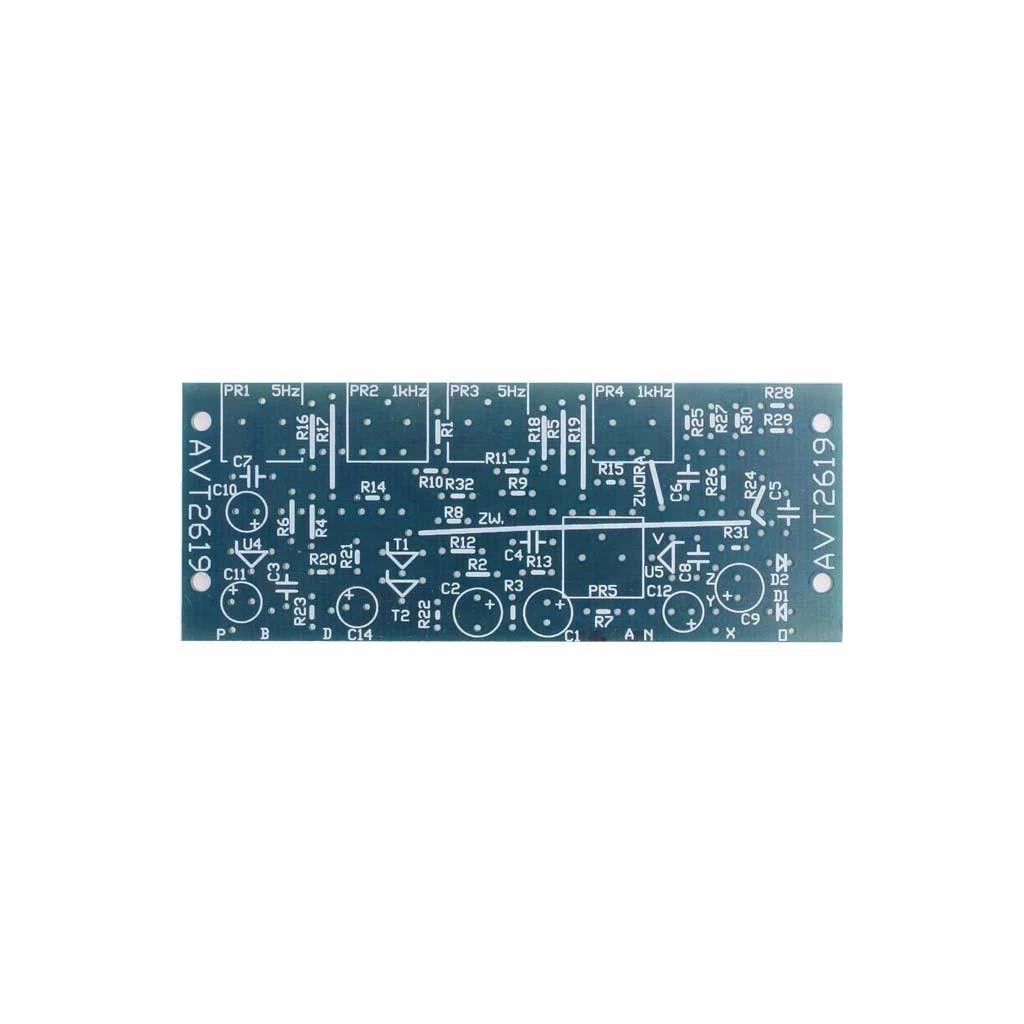

Podwójny układ mnożący MC1496 do transofonu Hi-Fi – płytka PCB AVT2619/2

Płytka drukowana do budowy modułu mnożącego z generatorem kwadraturowym, stosowanego w analogowym transofonie Hi-Fi.

Moduł mnożący do przesuwania widma audio

AVT2619/2 A to płytka PCB do wykonania podwójnego, ekonomicznego układu mnożącego. Moduł pracuje jako część analogowego transofonu Hi-Fi, czyli układu przesuwającego widmo sygnału akustycznego w górę lub w dół.

Układ wykorzystuje dwa modulatory zrównoważone MC1496 pracujące jako układy mnożące oraz generator kwadraturowy zbudowany na wzmacniaczu TL082. Sygnały z generatora, przesunięte względem siebie o 90°, trafiają do wejść mnożących, a sygnały audio A i B pochodzą z modułu przesuwnika fazy AVT2619/1.

Dwa układy MC1496 Ekonomiczna realizacja analogowego mnożenia sygnałów w układzie transofonu

Generator kwadraturowy Sygnały przesunięte o 90° do przesuwania widma częstotliwości audio

Płytka 85×34 mm Wariant PCB do samodzielnego skompletowania elementów modułu mnożącego

Karta techniczna
AVT2619/2

AVT2619/2 to moduł mnożący z generatorem kwadraturowym do analogowego przesuwania częstotliwości. Współpracuje z modułem przesuwnika fazy AVT2619/1 i tworzy część układu Transofon Hi-Fi.

Kod projektu	AVT2619/2
Wersja	A – płytka drukowana PCB
Typ układu	podwójny ekonomiczny układ mnożący
Zastosowanie	analogowy transofon Hi-Fi, przesuwanie widma częstotliwości audio
Współpracujący moduł	AVT2619/1 – przesuwnik fazy
Układy mnożące	2× MC1496
Generator kwadraturowy	TL082
Częstotliwość generatora w wersji podstawowej	około 50 Hz przy C5, C6 = 22 nF
Możliwa zmiana przesunięcia	przez zmianę wartości C5 i C6
Kierunek przesuwania częstotliwości	w górę lub w dół, zależnie od konfiguracji przełącznika S1
Regulacja symetrii	PR1…PR4 oraz PR5
Zalecany poziom sygnału wejściowego	około 1 Vpp, zakres do około 2 Vpp
Wzmocnienie	około 1, możliwa zmiana przez R22
Zasilanie podstawowe	pojedyncze 11…18 V przy stabilizatorze 78L12
Zasilanie alternatywne	symetryczne lub pojedyncze, zależnie od konfiguracji modułu
Elementy niemontowane w wersji podstawowej	C8, C9, C12, U5; R32 jako zwora
Wymagania regulacyjne	generator i oscyloskop do uruchomienia oraz symetryzacji
Wymiary płytki PCB	85×34 mm

Pobierz dokumentację PDF

Wersja

AVT2619/2 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1: 715 Ω lub 750 Ω 1% (750 Ω 5%)
R2, R8-R13: 1 kΩ
R3: 1,47 kΩ 1% (1,5 kΩ 5%)
R4, R5: 7,5 kΩ
R6: 18 kΩ
R7: 15 kΩ
R14, R15: 2,4 kΩ
R16, R18, R23: 1 MΩ
R17, R19: 100 kΩ
R20, R21: 100 Ω
R22: 3 kΩ
R24-R29, R31: 332 kΩ 1%, dobierane zgodnie z wymaganiami generatora
R30: 5,6 kΩ
R32: zwora
PR1-PR4: 22…100 kΩ, potencjometr miniaturowy
PR5: 4,7 kΩ (4,7…10 kΩ), potencjometr miniaturowy
C1, C2, C10: 100 µF / 16 V
C3, C4: 470 nF
C5, C6: MKT 22 nF, dobierane z dokładnością względną 0,3%
C7: 100 nF, ceramiczny
C11: 22 µF / 16 V
C14: 10 µF / 25 V
D1, D2: diody LED zielone 3 mm
T1, T2: BC558
U1, U2: MC1496
U3: TL082
U4: 78L12 (78L09…78L15)
C8, C9, C12, U5: nie montować w wersji podstawowej

Notes

Moduł mnożący współpracuje z przesuwnikiem fazy AVT2619/1. Dopiero połączenie obu modułów tworzy kompletny analogowy układ do przesuwania widma częstotliwości sygnału audio.

Dla poprawnej pracy generatora kwadraturowego szczególnie ważne są elementy R24-R29 oraz C5 i C6. Rezystory warto dobrać z małym rozrzutem, a kondensatory C5 i C6 powinny mieć możliwie identyczną pojemność.

Układy scalone w module mnożącym są montowane od strony ścieżek. Przed ich wlutowaniem trzeba dokładnie sprawdzić wszystkie pozostałe elementy, ponieważ później dostęp do pól lutowniczych znajdujących się pod układami będzie ograniczony.

Uwaga: uruchomienie modułu wymaga dokładnej regulacji oraz kontroli przebiegów. Przed podłączeniem sprawdź konfigurację zasilania, zworę X-Z, poprawność montażu układów MC1496 i TL082 oraz dobór elementów generatora kwadraturowego. Błędy montażowe mogą uniemożliwić wzbudzenie generatora lub pogorszyć jakość sygnału audio.

Najczęściej zadawane pytania

Co zawiera wersja AVT2619/2 A?

AVT2619/2 A zawiera płytkę PCB modułu mnożącego. Elementy elektroniczne z wykazu trzeba skompletować osobno.

Do czego służy AVT2619/2?

Projekt pozwala zbudować moduł mnożący z generatorem kwadraturowym, używany w analogowym transofonie Hi-Fi do przesuwania widma częstotliwości audio.

Czy AVT2619/2 działa samodzielnie?

Moduł jest częścią większego układu. Do kompletnego transofonu potrzebny jest także przesuwnik fazy AVT2619/1 oraz poprawne połączenie obu modułów.

Jakie układy scalone wykorzystuje moduł?

Moduł wykorzystuje dwa układy MC1496 pracujące jako mnożące oraz TL082 pracujący w generatorze kwadraturowym.

Czy elementy muszą być precyzyjnie dobrane?

Tak, szczególnie w generatorze kwadraturowym. Rezystory R24-R29 oraz kondensatory C5 i C6 powinny mieć mały rozrzut, ponieważ wpływają na stabilną pracę generatora i jakość przesuwania częstotliwości.
