Podwójny konwerter sygnału analogowego 0–5V na 0–10V - PCB do projektu AVT 6051

zoom

Podwójny konwerter sygnału analogowego 0–5V na 0–10V - PCB do projektu AVT 6051

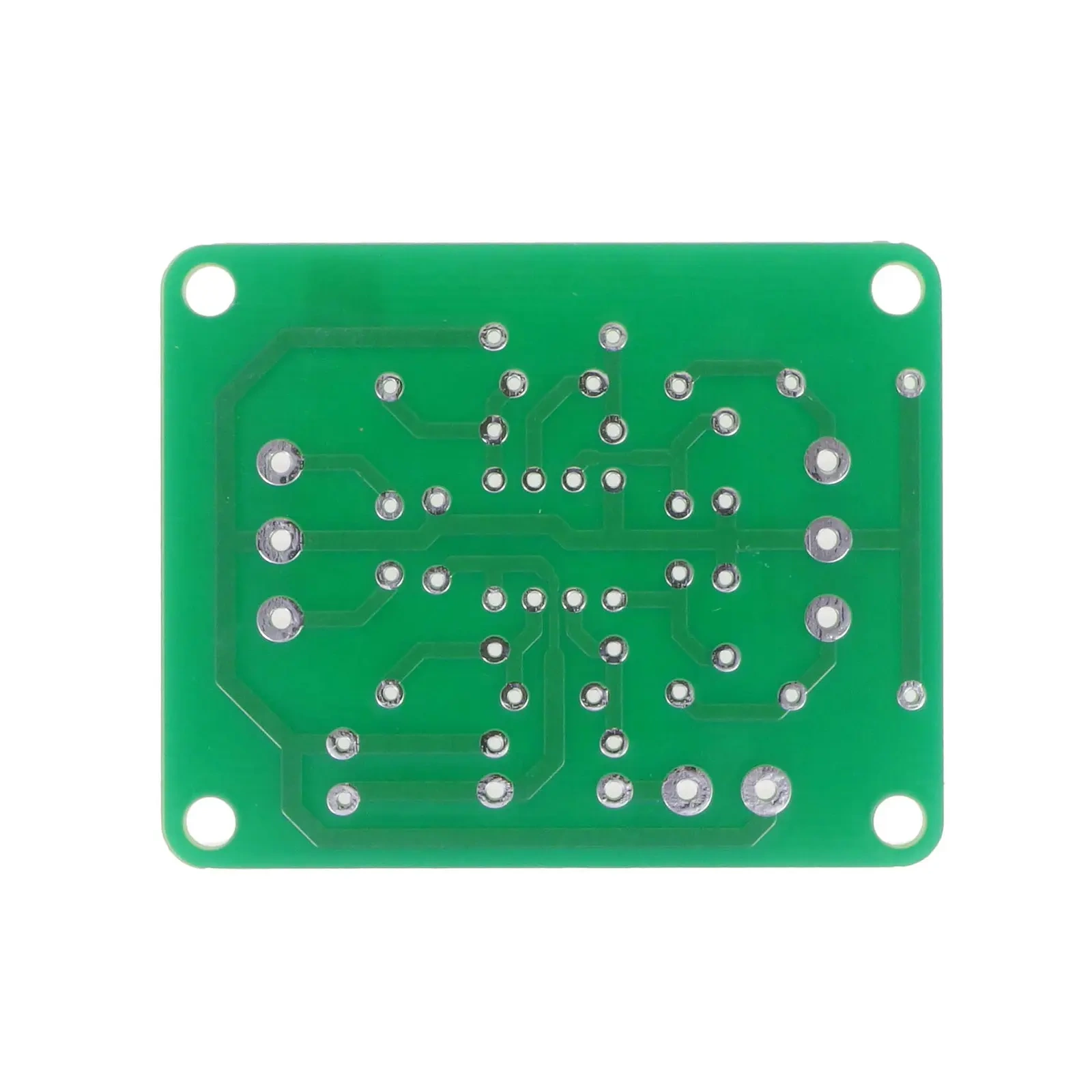

Podwójny konwerter sygnału analogowego zamienia dwa wejścia 0–5 V na wyjścia 0–10 V dla PLC i sterowników. AVT6051 A zawiera płytkę PCB, a elementy należy skompletować osobno.

Rozmiar

Dostępny

13,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT6051 A

Marka:

5903890031237

Dwukanałowy konwerter 0–5V na 0–10V - płytka PCB do AVT6051

Płytka PCB do wykonania dwukanałowego konwertera sygnału analogowego z zakresu 0–5 V na standard 0–10 V.

Dwa niezależne tory konwersji 0–5 V na 0–10 V

AVT6051 to podwójny konwerter sygnału analogowego, który pozwala dopasować wyjścia 0–5 V do wejść pracujących w standardzie 0–10 V. Układ jest przydatny przy łączeniu czujników, mikrokontrolerów, sterowników i wejść analogowych PLC.

Każdy kanał pracuje jako wzmacniacz nieodwracający o wzmocnieniu 2 V/V. Wejścia mają rezystancję 100 kΩ, a wyjścia niską rezystancję około 50 Ω, co ułatwia współpracę z kolejnym stopniem pomiarowym. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.

2 kanały analogowe dwa wejścia 0–5 V i dwa odpowiadające im wyjścia 0–10 V

Wzmocnienie 2 V/V nieodwracające wzmacniacze na LM358 z elementami 1%

PCB 50×40 mm płytka do integracji z PLC, czujnikiem lub sterownikiem

Skala trudności1/6

Szacowany czas montażu30 min

Karta techniczna
AVT6051

Dwukanałowy konwerter napięcia z 0–5 V na 0–10 V oparty na podwójnym wzmacniaczu operacyjnym LM358.

Kod projektu	AVT6051
Wersja	A – płytka drukowana PCB
Typ układu	podwójny konwerter sygnału analogowego
Zakres wejściowy	0–5 V, 2 kanały
Zakres wyjściowy	0–10 V, 2 kanały
Wzmocnienie	2 V/V
Układ scalony	LM358, podwójny wzmacniacz operacyjny
Rezystancja wejściowa	100 kΩ
Rezystancja wyjściowa	około 50 Ω
Zasilanie	standardowo 15 V DC, maksymalnie 32 V DC
Pobór prądu	do 10 mA
Wymiary płytki PCB	50×40 mm

Pobierz dokumentację PDF

Wersja

AVT6051 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wykaz elementów

R1, R6: 100 kΩ
R2, R7: 4,7 kΩ
R3, R4, R8, R9: 10 kΩ 1%
R5, R10: 47 Ω 1%
C1–C4: 10 nF MKT
C5: 100 nF MKT
C6: 220 µF / 35 V
D1: 1N5819
US1: LM358 DIP8
J1, J2: ARK3/500
J3: ARK2/500
Podstawka DIP8

Notes

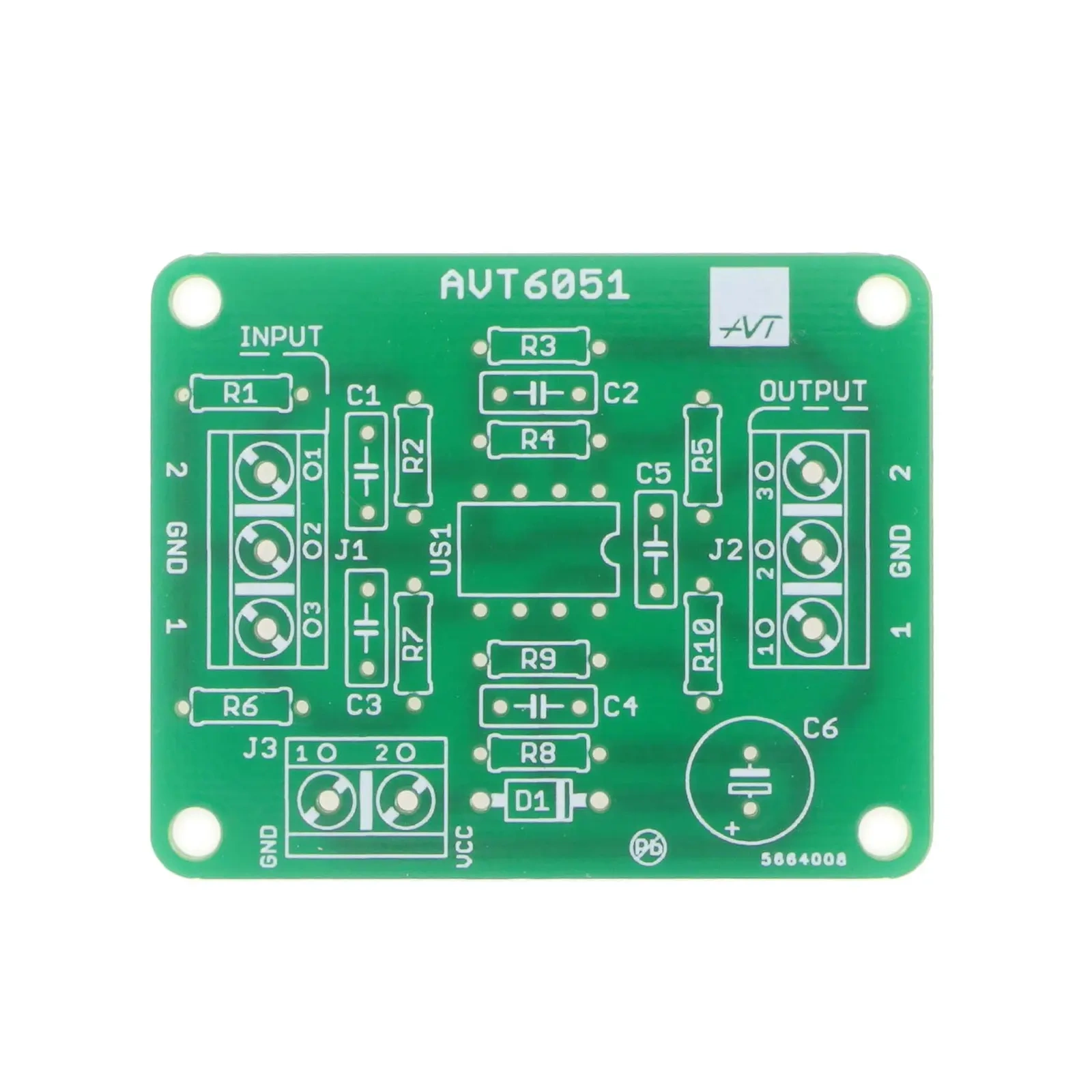

Wejścia 0–5 V należy podłączyć do złącza J1, a odpowiadające im wyjścia 0–10 V są dostępne na złączu J2.

Zasilanie doprowadza się do złącza J3. Podstawowe napięcie pracy to 15 V DC; nie należy przekraczać 32 V DC.

Kondensatory C1 i C3 wraz z rezystancją wejściową tworzą filtry dolnoprzepustowe, a C2 i C4 ograniczają pasmo wzmacniaczy, co pomaga ograniczyć szumy i wzbudzenia.

Podczas montażu należy zwrócić uwagę na polaryzację D1 i C6 oraz prawidłowe ułożenie układu LM358 w podstawce.

Uwaga: AVT6051 pracuje z sygnałami analogowymi i zasilaniem DC. Przed podłączeniem do wejść PLC, czujników lub sterowników trzeba sprawdzić masę odniesienia, zakres napięć, polaryzację zasilania oraz dopuszczalne napięcie wejściowe kolejnego urządzenia.
