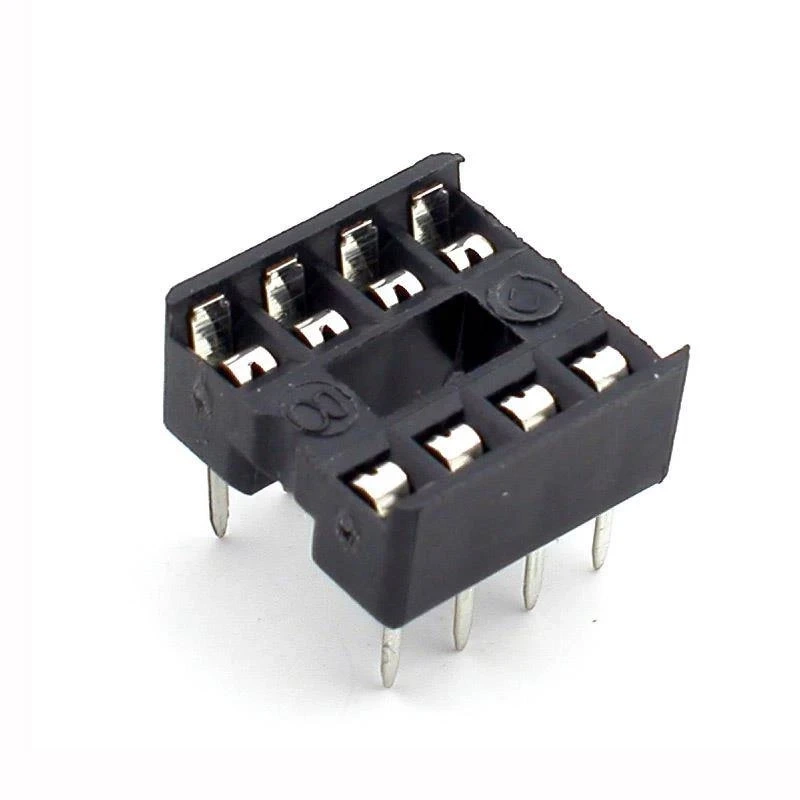

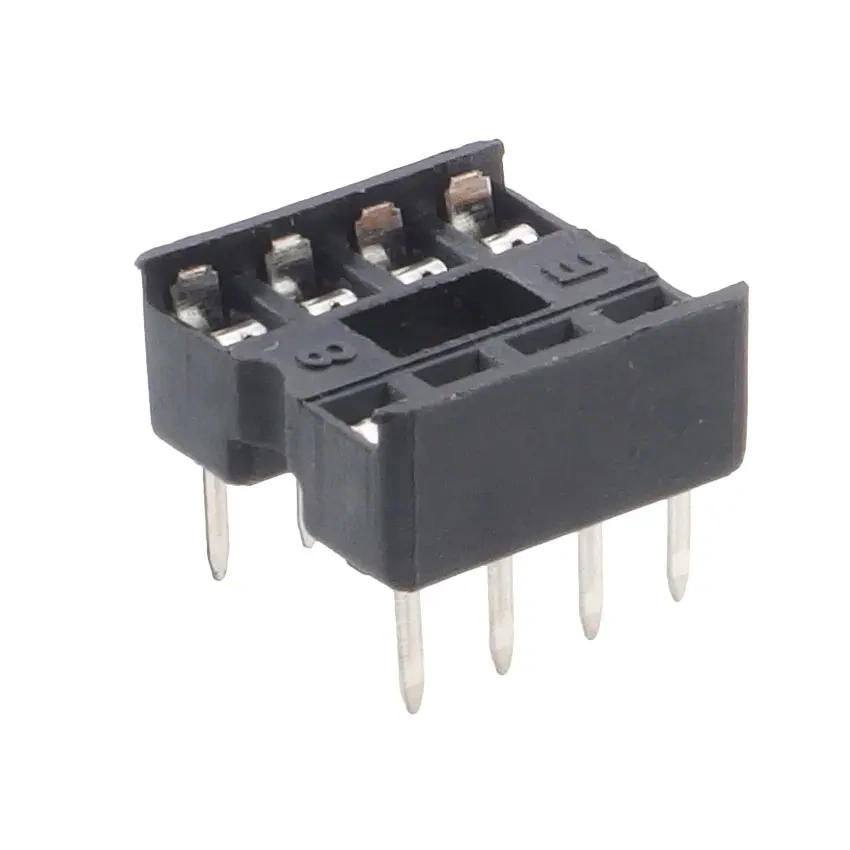

Podstawka DIP 8 pin

Podstawkę wlutowuje się w płytkę zamiast układu scalonego, a sam układ wkłada się w nią bez lutowania. Pozwala to wymieniać kość bez rozlutowywania — przy pamięciach z wgranym programem, mikrokontrolerach i układach podatnych na przegrzanie oszczędza to czasu i ryzyka.

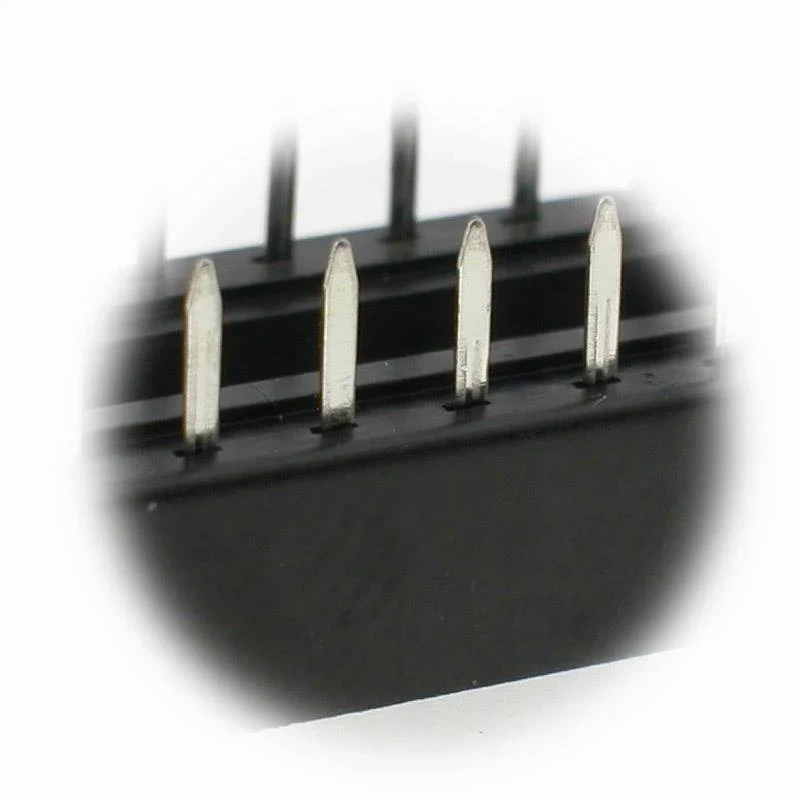

Styki blaszkowe dociskają wyprowadzenia sprężyście z dwóch stron. Rozwiązanie tańsze od tulejkowego i wystarczające przy układach wymienianych sporadycznie; przy częstych wymianach i pracy w warunkach drgań właściwsza jest wersja precyzyjna.

Specyfikacja techniczna

• typ: podstawka DIP/DIL
• liczba pinów: 8
• rodzaj styku: blaszkowy sprężynujący
• raster: 2,54 mm
• rozstaw rzędów: 7,62 mm
• montaż: przewlekany

Rozstaw rzędów musi odpowiadać obudowie układu: wersja wąska ma 7,62 mm, szeroka 15,24 mm. Przy zamawianiu warto sprawdzić, którą obudowę ma kość — sama liczba pinów tego nie przesądza.
