Biurkowy pochłaniacz dymu z regulacją kąta pochylenia

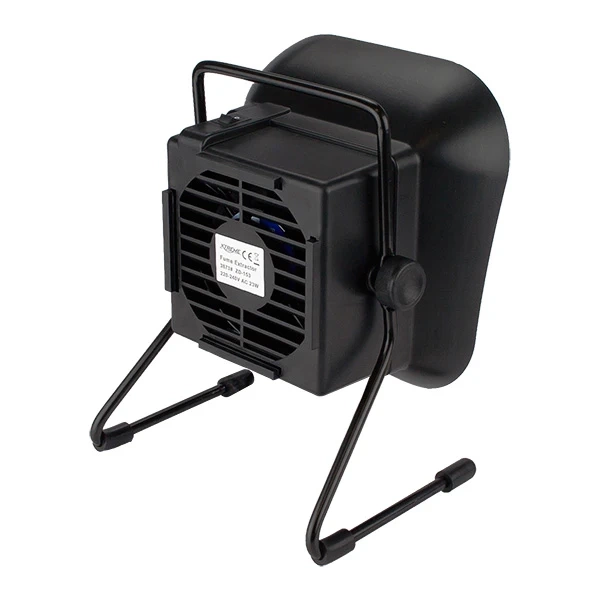

Urządzenie odciąga dym i opary powstające przy lutowaniu, zanim dojdą do twarzy operatora, i przepuszcza je przez filtr węglowy. Ustawia się je na blacie obok stanowiska, a regulacja kąta pochylenia pozwala skierować wlot dokładnie na miejsce pracy.

Wydajność sięga 1 m³ na minutę przy poborze mocy 23 W i zasilaniu 230 V AC, 50 Hz. Obudowa mierzy 220 × 270 × 168 mm i waży 1400 g.

Specyfikacja techniczna

• przeznaczenie: odciąg oparów lutowniczych
• wydajność: do 1 m³/min
• pobór mocy: 23 W
• zasilanie: 230 V AC, 50 Hz
• regulacja: kąt pochylenia obudowy
• wymiary zewnętrzne: 220 x 270 x 168 mm
• masa: 1400 g

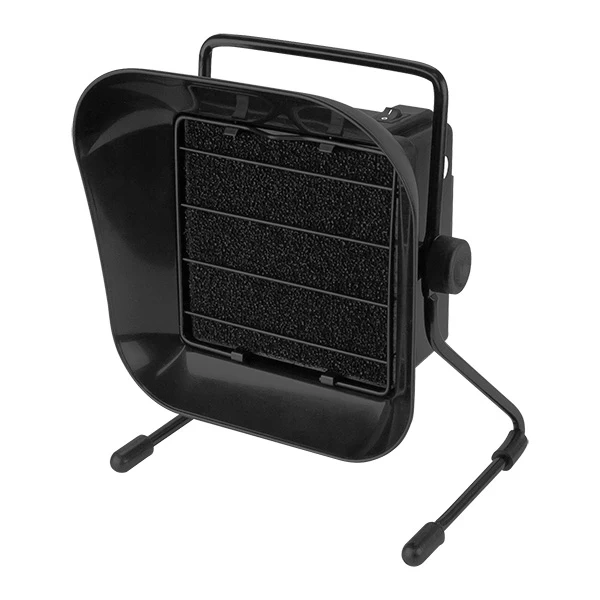

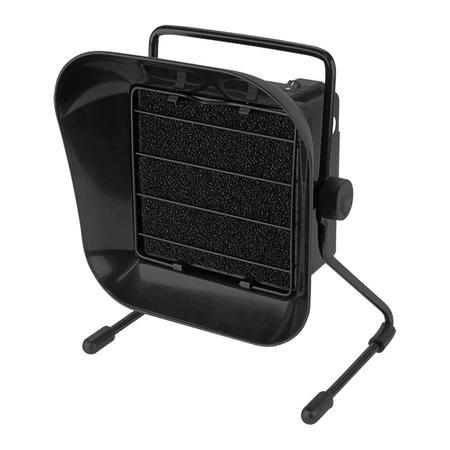

• filtr: węglowy 79-7201, 130 x 130 x 10 mm

W zestawie

• 2 filtry węglowe 79-7201 o wymiarach 130 x 130 x 10 mm

Odległość wlotu od miejsca lutowania

Skuteczność odciągu spada z kwadratem odległości od źródła oparów. Wlot ustawiony dwa razy dalej odciąga w przybliżeniu czterokrotnie mniej, dlatego regulacja pochylenia ma większe znaczenie niż sama wydajność wentylatora.

W praktyce urządzenie ustawia się tak, by wlot znalazł się kilkanaście centymetrów od grota, po przeciwnej stronie niż twarz operatora. Strumień unoszących się oparów trafia wtedy do wlotu, zamiast wznosić się swobodnie.

Wydajność 1 m³ na minutę dotyczy swobodnego przepływu, bez filtra i bez przewodu odprowadzającego. Każdy element na drodze powietrza stawia opór i obniża ją tym bardziej, im większy. Zabrudzony filtr działa jak dodatkowy opór, więc spadek skuteczności poprzedza zwykle widoczne zabrudzenie wkładu.

Wymiana filtra nie wymaga narzędzi. Zużyty wkład wysuwa się z prowadnic, a w jego miejsce wkłada nowy o tych samych wymiarach.
