Płytka wejść analogowych RaspbPI_AI8 dla Raspberry Pi – PCB AVT5402/2

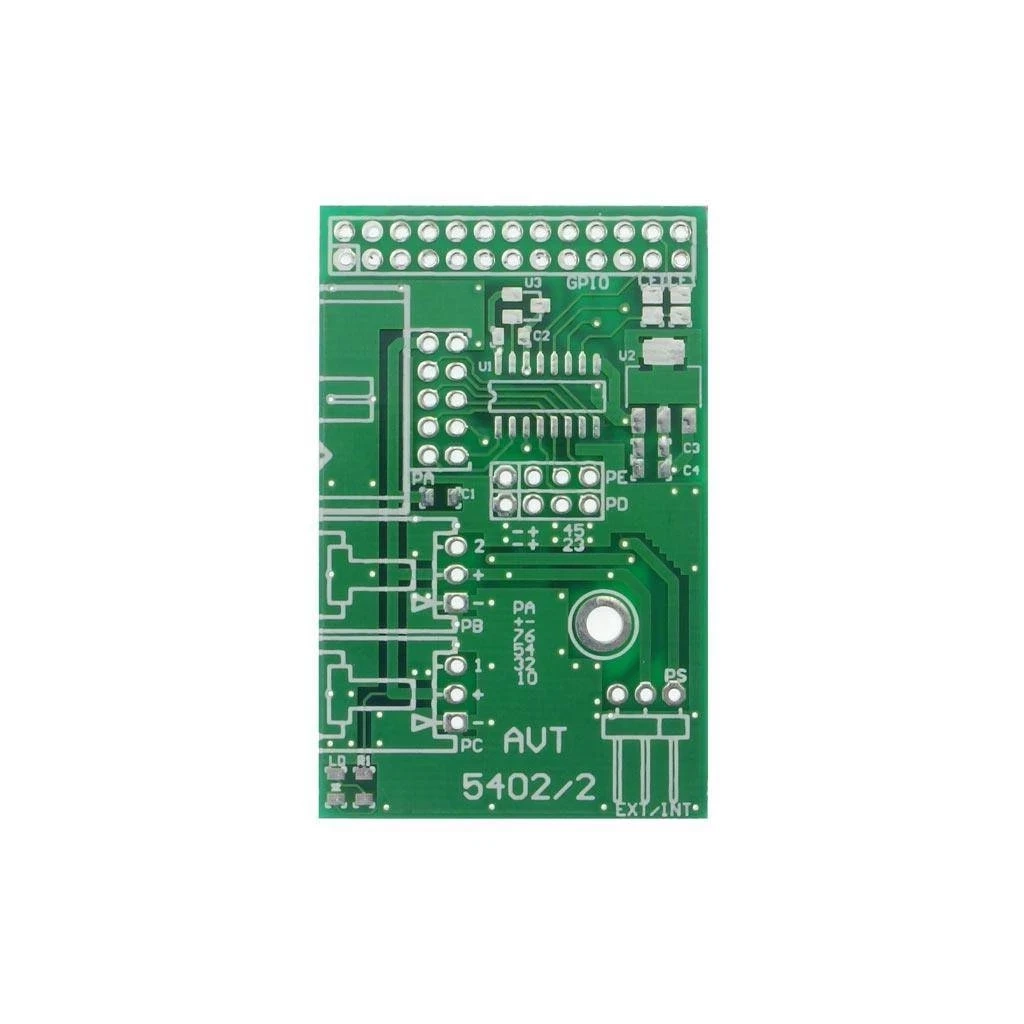

Płytka drukowana do budowy modułu, który dodaje do Raspberry Pi osiem wejść analogowych.
8 wejść analogowych dla Raspberry Pi
AVT5402/2 A to płytka PCB do wykonania modułu RaspbPI_AI8, który rozszerza Raspberry Pi o wejścia analogowe. To praktyczne rozwiązanie do pomiarów, testowania czujników i budowy prostych aplikacji sterujących, w których sam komputer Raspberry Pi nie ma natywnych wejść A/C.
Moduł wykorzystuje przetwornik MCP3008 z interfejsem SPI i udostępnia 8 kanałów analogowych o rozdzielczości 10 bitów. Sygnały wejściowe są dostępne na złączu PA oraz dodatkowo na złączach PB, PC, PD i PE, co ułatwia podłączanie czujników z jednym lub dwoma wyjściami analogowymi.
Karta techniczna
AVT5402
AVT5402/2 to projekt płytki wejść analogowych RaspbPI_AI8. Moduł dodaje do Raspberry Pi 8 kanałów A/C, interfejs SPI oraz wygodne złącza do podłączania czujników analogowych.
| Kod projektu | AVT5402/2 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Nazwa modułu | RaspbPI_AI8 |
| Typ układu | płytka wejść analogowych dla Raspberry Pi |
| Zastosowanie | pomiar sygnałów analogowych, czujniki, prototypy, automatyka i testy z Raspberry Pi |
| Zgodność | Raspberry Pi Rev2 |
| Przetwornik A/C | MCP3008I/ST |
| Liczba wejść analogowych | 8 |
| Rozdzielczość | 10 bitów |
| Interfejs komunikacyjny | SPI |
| Napięcie odniesienia | REF3020, 2,048 V |
| Krok przetwarzania z REF3020 | około 2 mV |
| Zakres pomiarowy z REF3020 | 0…2,048 V |
| Opcjonalna konfiguracja zakresu | możliwość pracy z zakresem 3,3 V po pominięciu REF3020 i zwarciu odpowiednich wyprowadzeń |
| Zasilanie płytki | 3,3 V, z Raspberry lub ze stabilizatora LM1117-3.3 |
| Wybór źródła zasilania | zworka PS: INT lub EXT |
| Złącze główne | GPIO IDC26 żeńskie |
| Złącza wejść analogowych | PA IDC10, PB/PC EH3, PD/PE SIP4 |
| Sygnalizacja | dioda LED zasilania |
| Rodzaj płytki | dwustronna płytka drukowana |
| Wymiary płytki PCB | 35×55 mm |
Wersja
AVT5402/2 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. To płytka wejść analogowych RaspbPI_AI8 dla Raspberry Pi.
Wykaz elementów
- R1: 2,2 kΩ SMD 0805
- C1, C2: 0,1 µF SMD 0805
- C3, C4: 10 µF SMD 0805
- U1: MCP3008I/ST SO16
- U2: LM1117-3.3 SOT-223
- U3: REF3020 SOT-23
- GPIO: złącze IDC26 żeńskie
- LD: dioda LED SMD
- PA: złącze IDC10 męskie, kątowe
- PB, PC: złącza kątowe EH3
- PD, PE: złącza szpilkowe SIP4
- PS: złącze szpilkowe SIP3, kątowe + zworka
Notes
Wejścia analogowe AI0…AI7 są dostępne na złączu PA. Sygnały AI0/AI1 są dodatkowo powielone na złączach EH3, a AI2/AI3 oraz AI4/AI5 na złączach SIP4 zgodnych z popularnym układem złączy Arduino.
Przy zastosowaniu źródła odniesienia REF3020 zakres przetwarzania wynosi 0…2,048 V. Tego napięcia nie należy przekraczać na wejściach analogowych. Konfiguracja z zakresem 3,3 V jest możliwa po pominięciu układu REF3020 i odpowiednim zwarciu wyprowadzeń, ale kosztem dokładności.
Sygnały AI0…AI5 są powielone na kilku złączach. Do jednego wejścia analogowego nie należy podłączać dwóch różnych źródeł sygnału jednocześnie.
Uwaga: nie przekraczaj dopuszczalnego zakresu napięcia wejściowego przetwornika. Przy pracy z REF3020 zakres pomiaru wynosi 0…2,048 V. GPIO Raspberry Pi pracuje z poziomami około 3,3 V, dlatego sygnały 5 V wymagają dopasowania poziomów i kontroli połączeń.
Najczęściej zadawane pytania
AVT5402/2 A zawiera płytkę PCB wejść analogowych RaspbPI_AI8. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować moduł, który rozszerza Raspberry Pi o 8 wejść analogowych do pomiaru napięć z czujników i innych źródeł sygnału.
Moduł wykorzystuje MCP3008, 8-kanałowy przetwornik A/C z interfejsem SPI i rozdzielczością 10 bitów.
Przy zastosowaniu REF3020 zakres pomiarowy wynosi 0…2,048 V. Możliwa jest konfiguracja dla zakresu 3,3 V, ale wymaga pominięcia źródła odniesienia REF3020 i odpowiedniego zwarcia jego wyprowadzeń.
Nie. Część wejść jest powielona na kilku złączach, dlatego trzeba pilnować, aby do jednego kanału analogowego nie podłączyć przypadkowo dwóch różnych źródeł sygnału.
