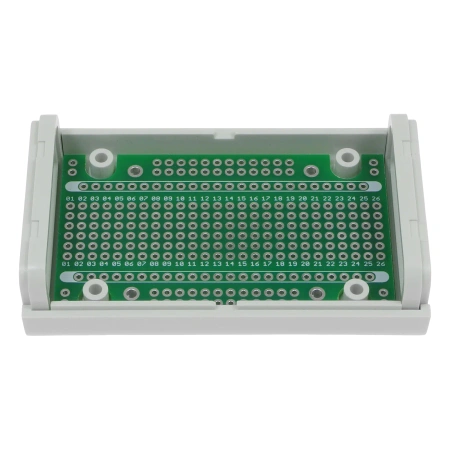

Płytka uniwersalna dwustronna pasująca do obudów ZOBD - AVT PU ZOBD

Elektronika to pasja wielu osób, a płytki prototypowe stanowią nieodłączny element każdego warsztatu. Wśród nich królują modele uniwersalne, pozwalające szybko sprawdzić działanie niemal każdego układu. Oferowane płytki ułatwiają tworzenie połączeń tymczasowych, a w praktyce świetnie sprawdzają się też w gotowych projektach. Przydadzą się przy budowie prototypów, modułów czy krótkich serii produkcyjnych, będąc jednocześnie doskonałym materiałem do nauki lutowania.

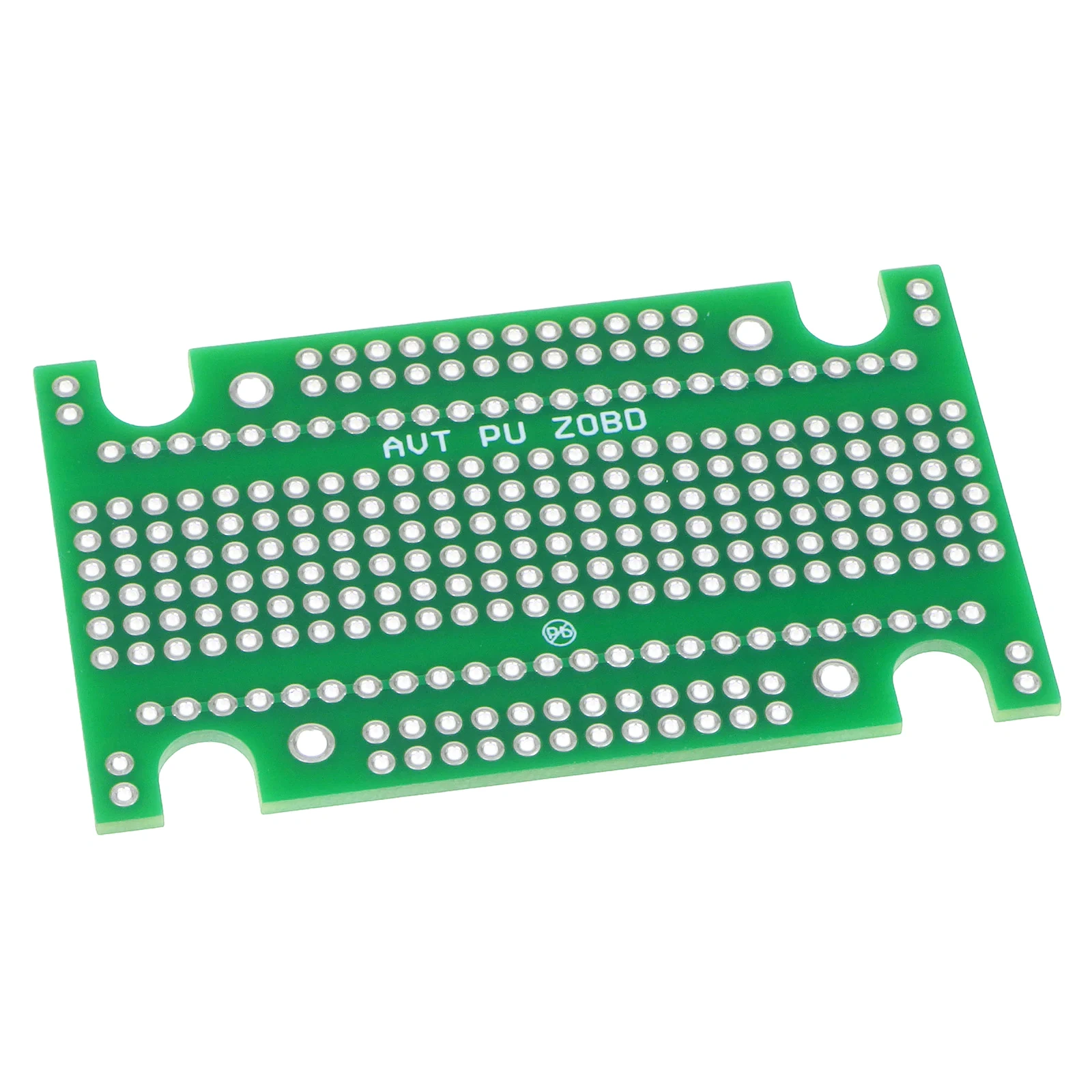

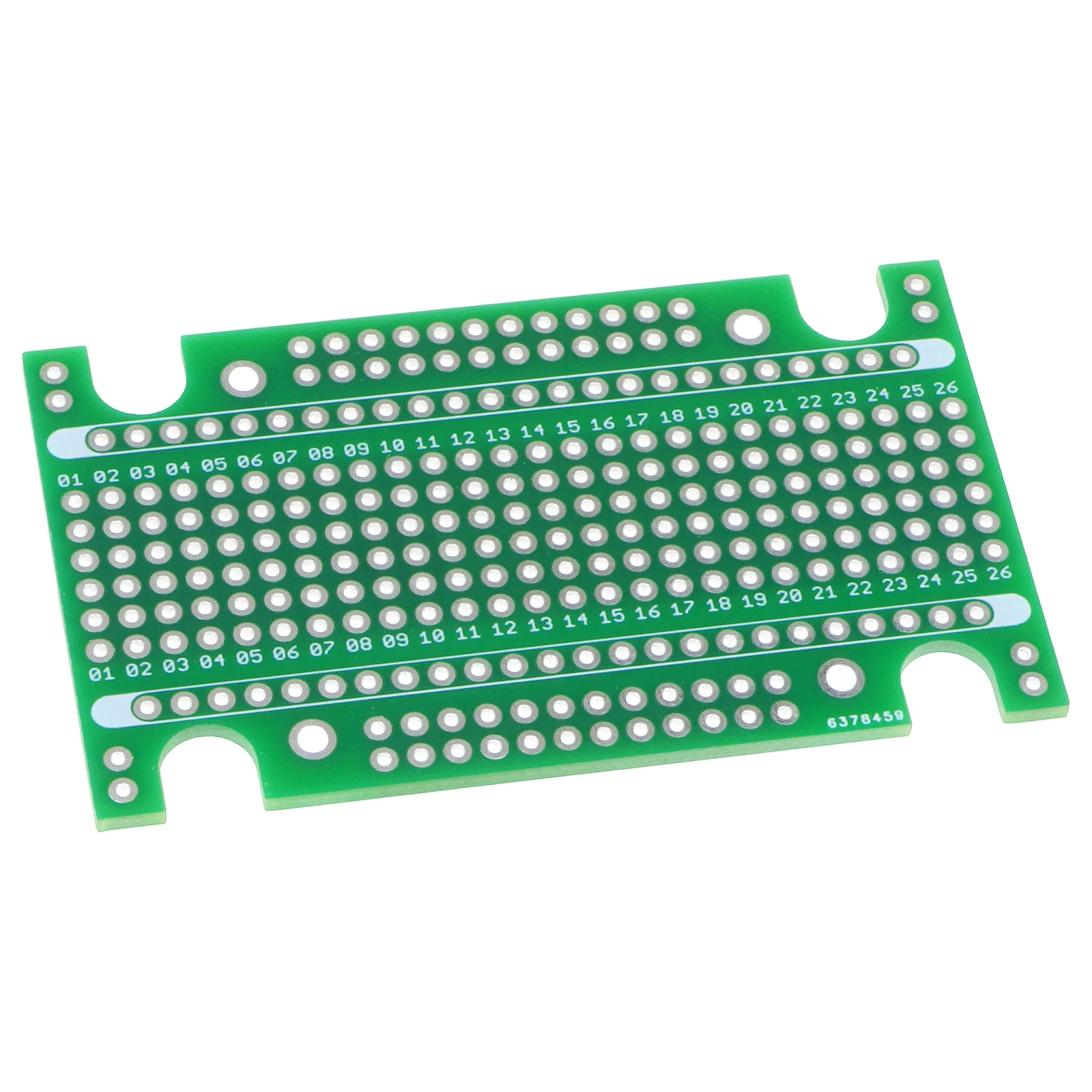

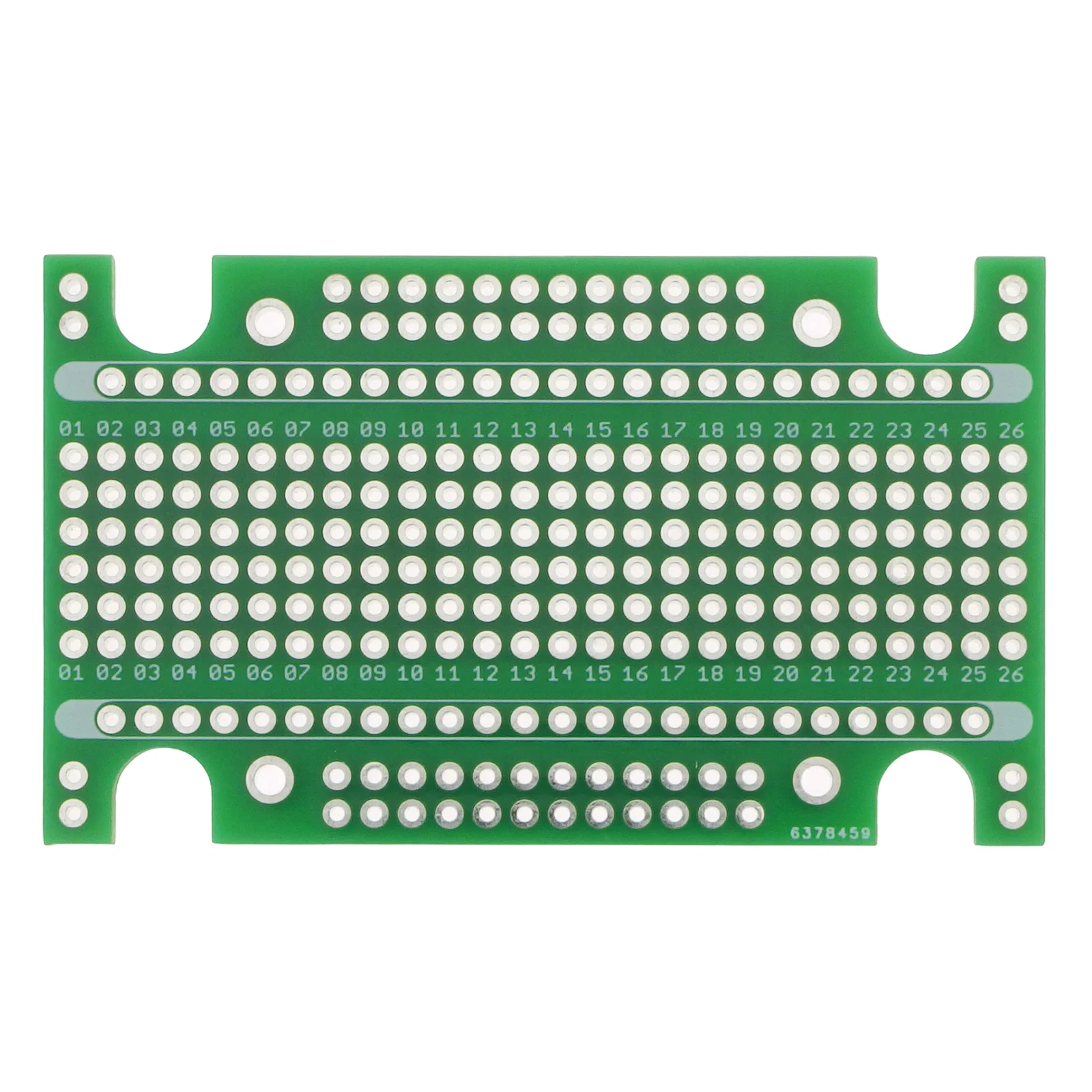

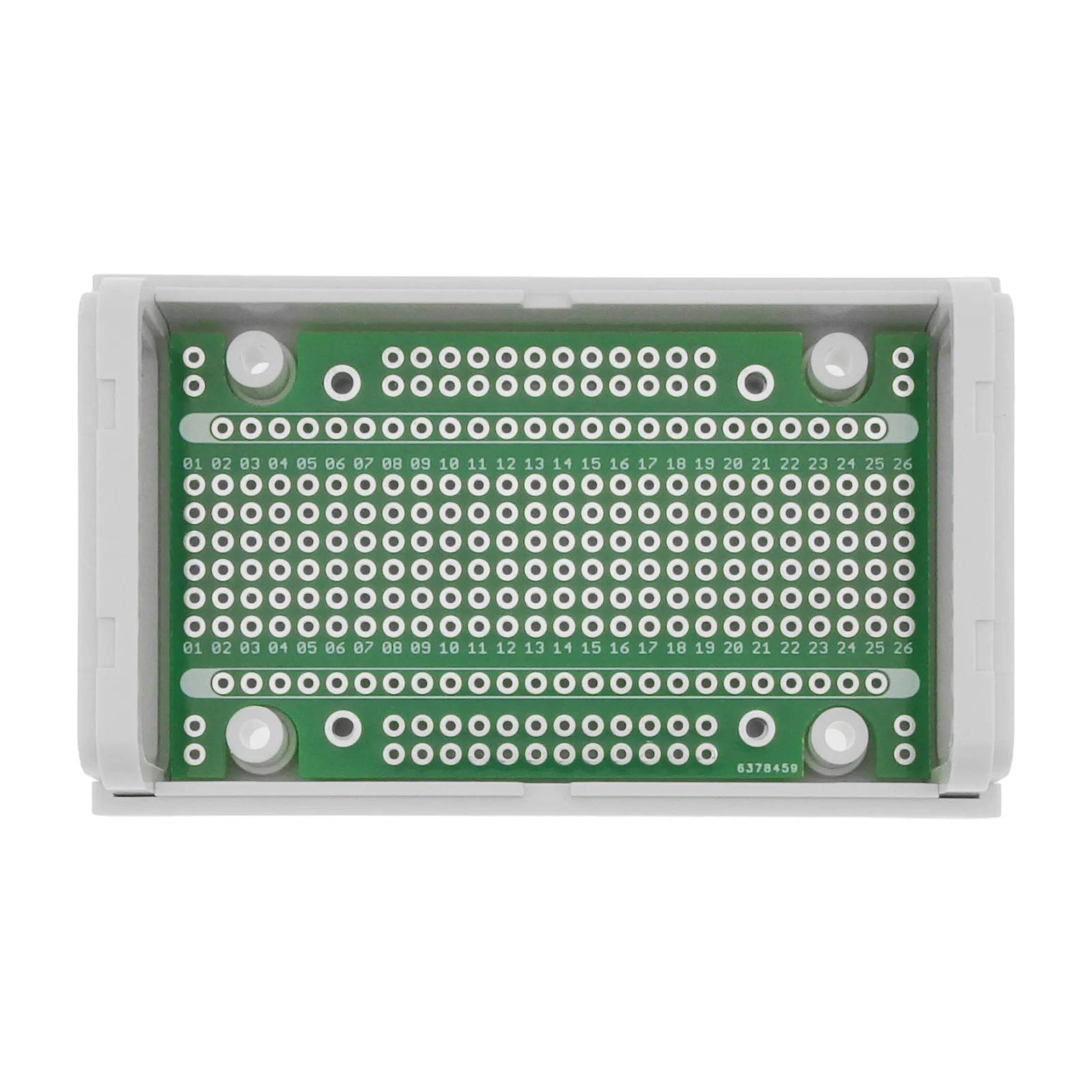

Dwustronna płytka uniwersalna typu Perfboard z pełną metalizacją otworów, dopasowana do obudów z serii ZOBD. Posiada dwie wydzielone szyny zasilania z miejscem na indywidualny opis. Pozostała siatka niezależnych pól lutowniczych została opisana numeracją kolumn (01–26). Dodatkowo na dłuższych krawędziach umieszczono niepołączone otwory pomocnicze. Metalizacja otworów gwarantuje pewne lutowanie, świetne przewodzenie i wysoką odporność mechaniczną połączeń.

Specyfikacja techniczna

• Liczba pól lutowniczych: 260

  • niepołączonych 156 (6 × 26) + 56 (4 × 12 + 8 × 1)
  • połączonych 48 (2 × 24)
• Średnica otworów lutowniczych: 0,9 mm
• Otwory montażowe: 4 × 2,2 mm
• Metalizacja: wszystkie otwory
• Grubość płytki: 1.6 mm
• Rodzaj laminatu: FR-4 z zieloną dwustronną soldermaską
• Raster otworów: 2,54 mm / 0,1” / 100 mils
• Wykonanie: bezołowiowe
• Wymiary: 68 × 40 mm

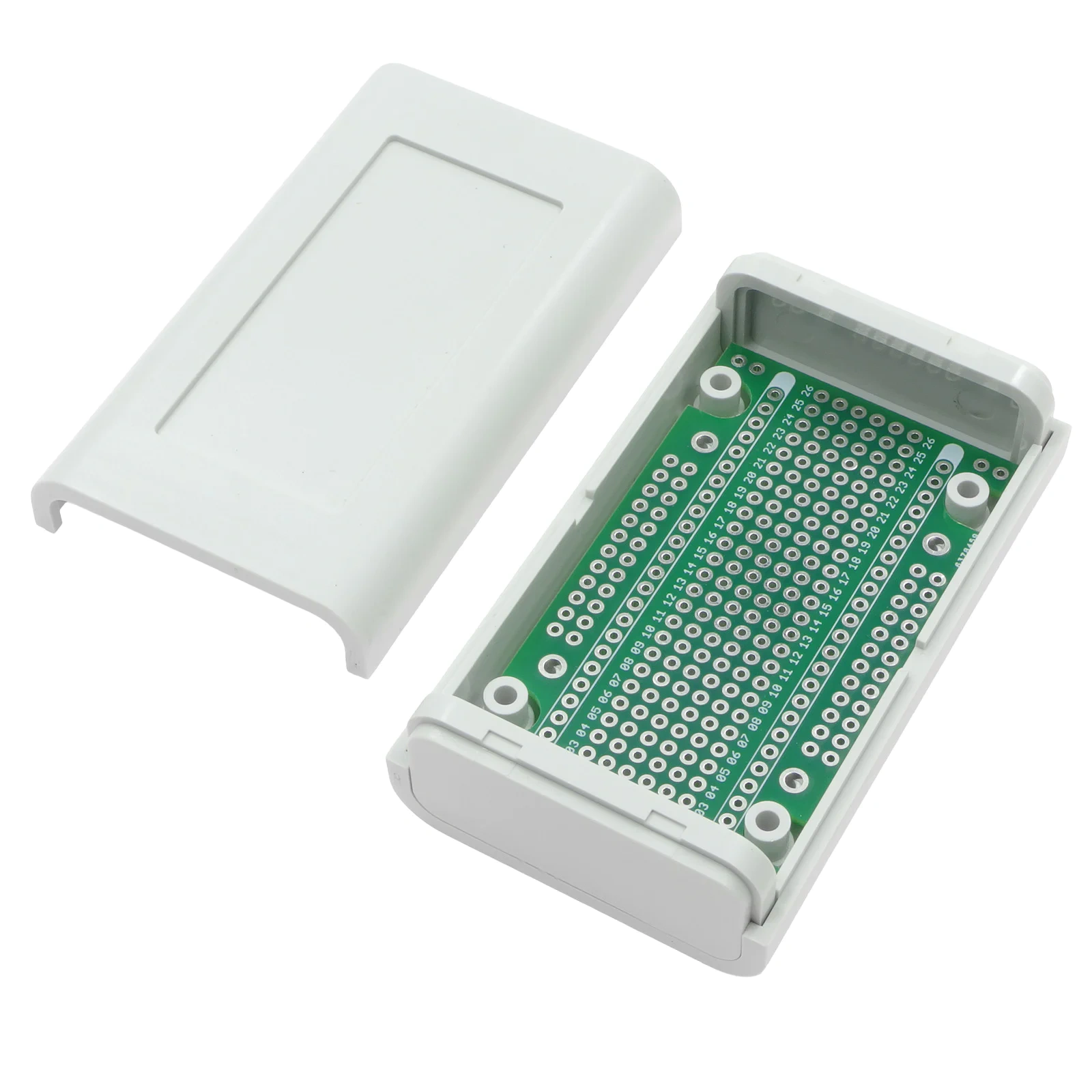

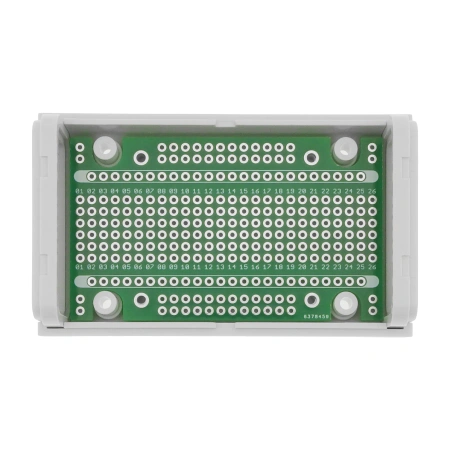

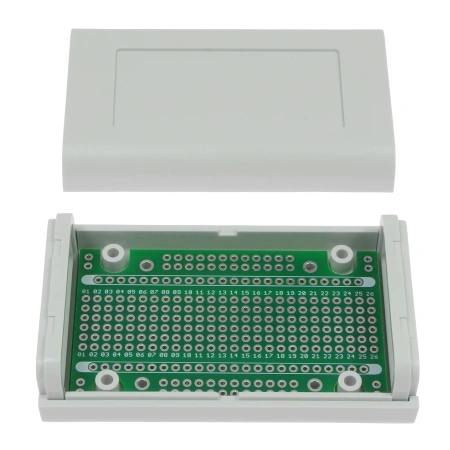

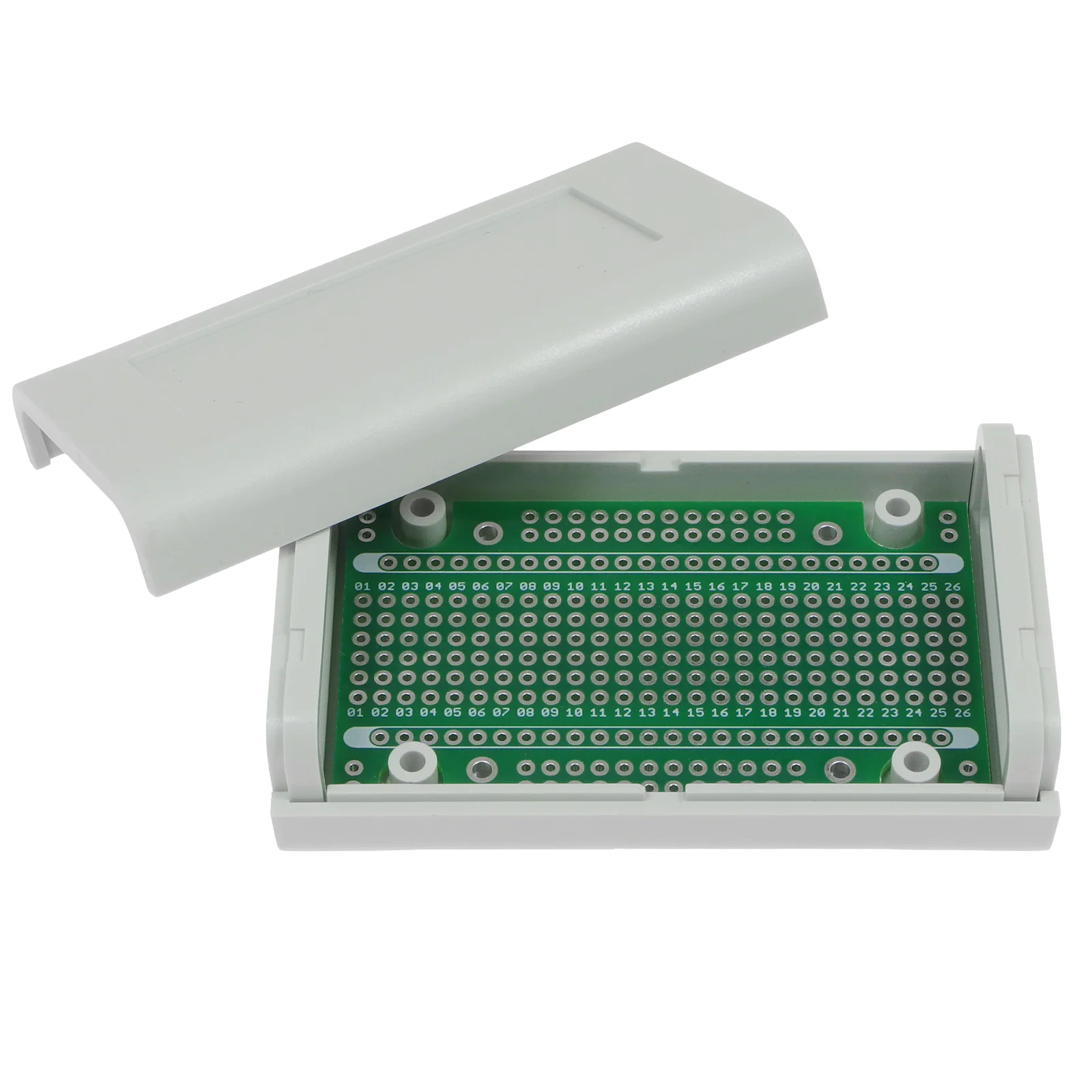

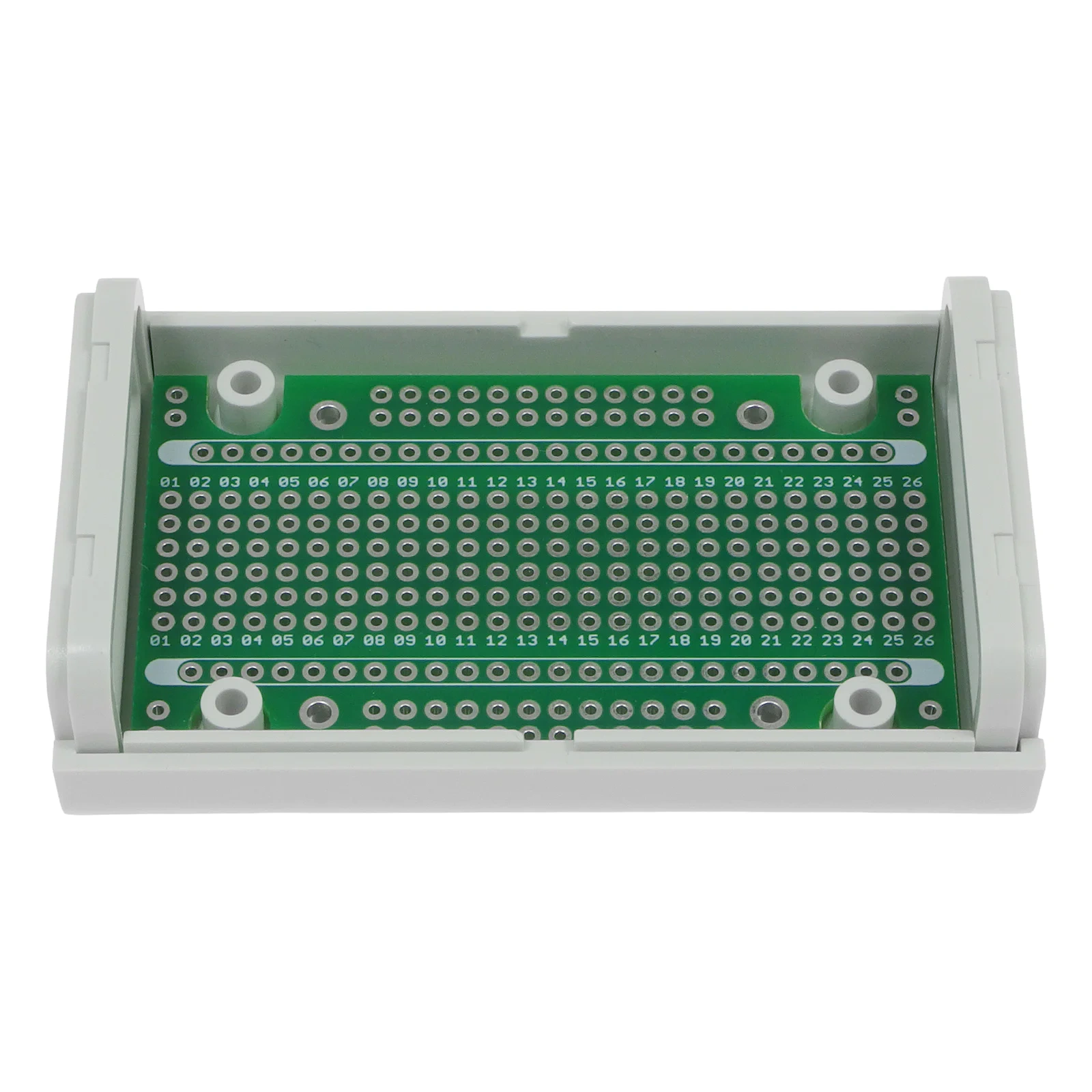

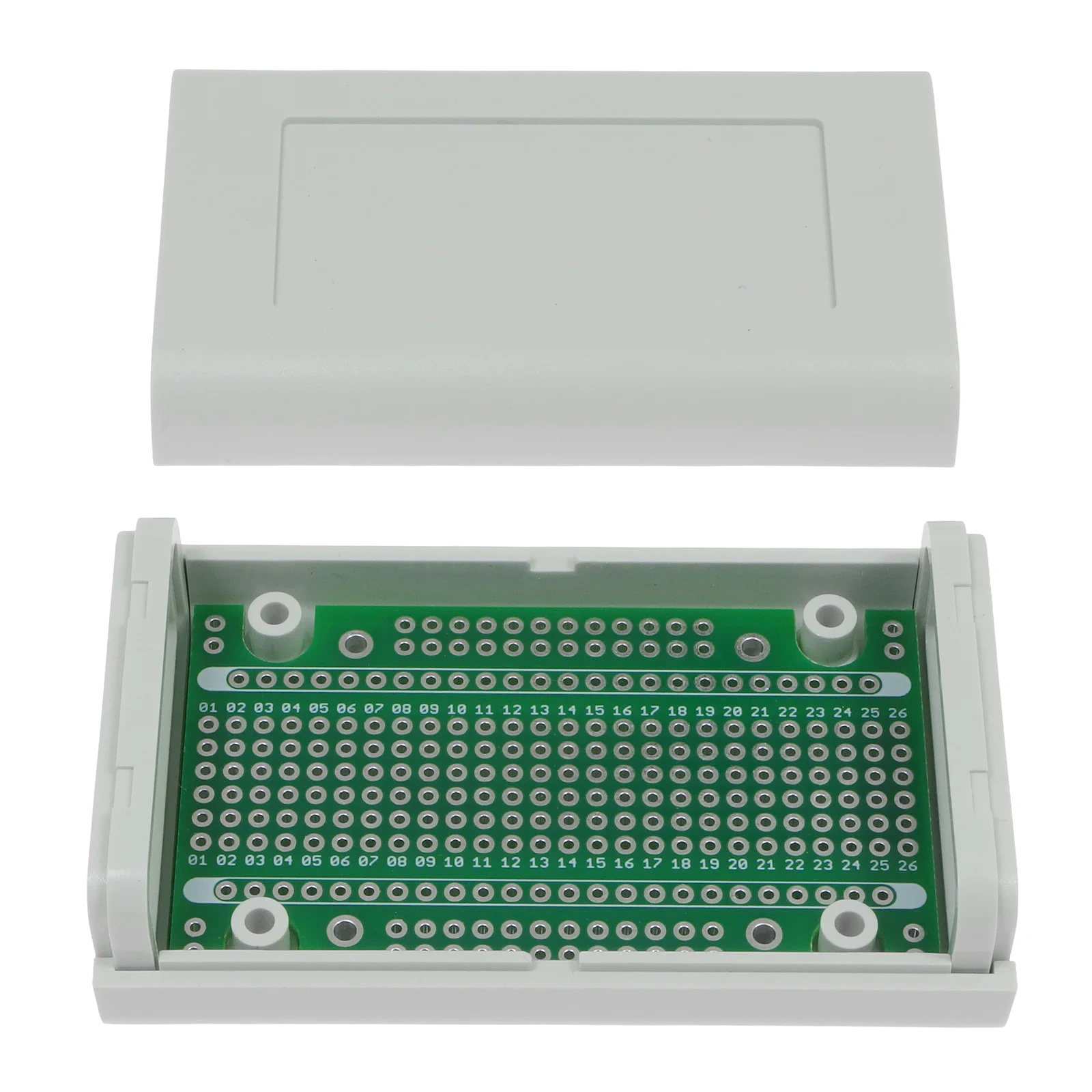

Obudowa widoczna na zdjęciach nie wchodzi w skład zestawu.
