Płytka rozszerzeń do Nucleo-64 - PCB do projektu AVT 5807
- Ułatwia prototypowanie z płytkami Nucleo-64, udostępniając dodatkowe styki złączy ST morpho, wejście zasilania zewnętrznego, miejsce na EEPROM I²C, baterię 3 V dla VBAT/RTC oraz opcjonalne gniazdo USB-A. Wersja A zawiera płytkę PCB.

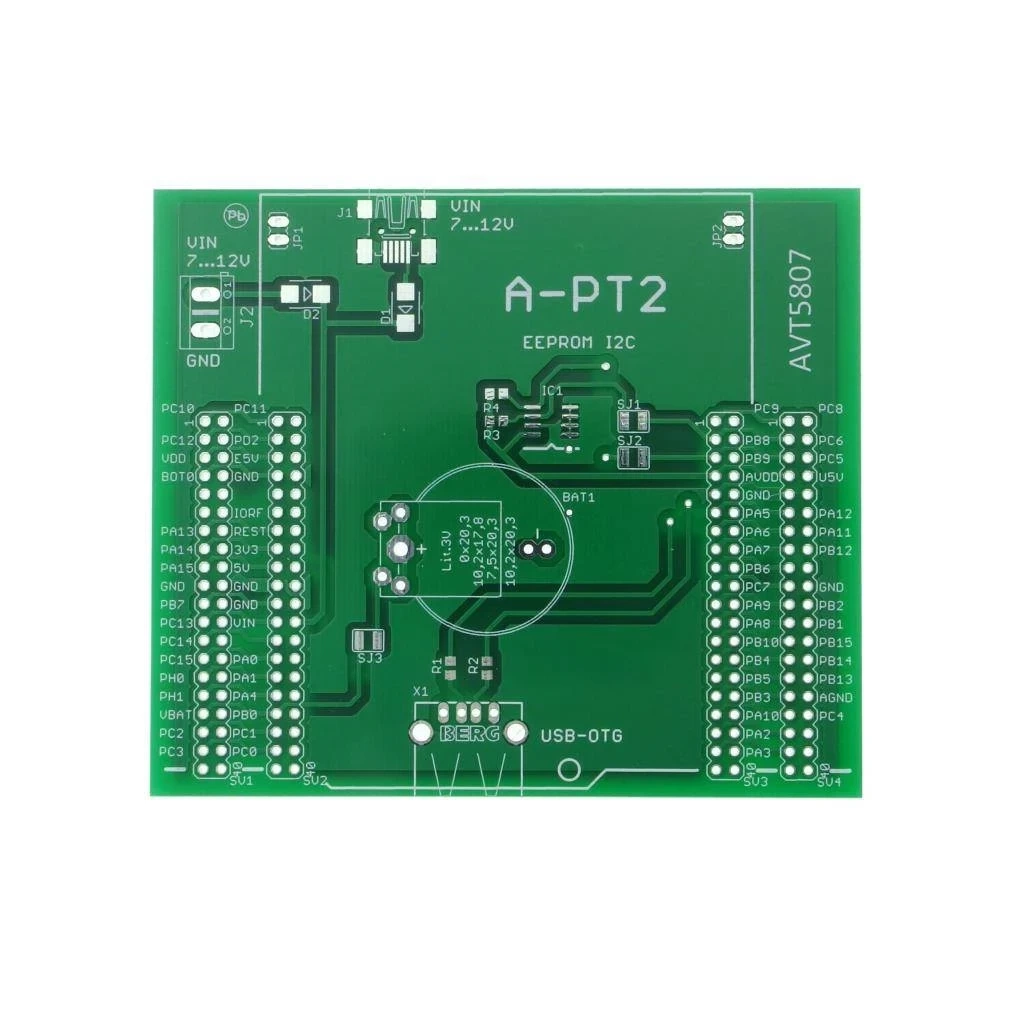

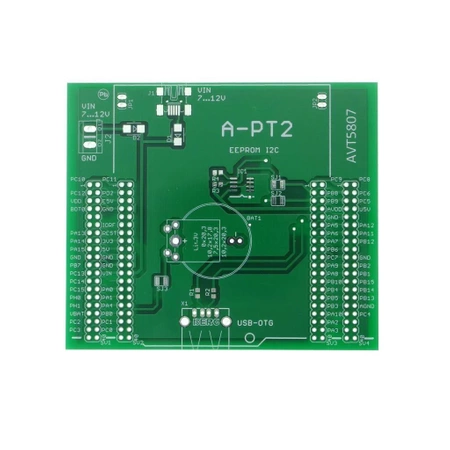

Płytka rozszerzeń do Nucleo-64 - płytka drukowana do AVT5807
Płytka PCB do wykonania adaptera rozszerzeń dla płytek ewaluacyjnych ST Nucleo-64.
Adapter ułatwiający pracę z Nucleo-64
AVT5807 to płytka rozszerzeń przeznaczona dla użytkowników płytek ewaluacyjnych Nucleo-64 firmy ST. Jej zadaniem jest wygodne wyprowadzenie sygnałów ze złączy ST morpho oraz dodanie kilku praktycznych funkcji przydatnych podczas prototypowania.
Płytka pozwala osadzić dowolną płytkę Nucleo-64 w dwóch dwurzędowych gniazdach, a równoległe dodatkowe styki ułatwiają podłączanie przewodów i modułów testowych. Adapter dodaje także wejście zewnętrznego zasilania VIN, miejsce na pamięć EEPROM I²C, baterię 3 V dla VBAT/RTC oraz opcjonalne gniazdo USB-A dla mikrokontrolerów z USB-OTG-FS. Wersja A obejmuje samą płytkę PCB; gniazda, złącza, pamięć EEPROM, diody zabezpieczające, bateria i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT5807
Płytka rozszerzeń do Nucleo-64, ułatwiająca dostęp do złączy ST morpho, zasilania VIN, pamięci EEPROM I²C, VBAT/RTC i opcjonalnego USB-OTG.
| Wersja | A - płytka PCB |
| Typ modułu | płytka rozszerzeń / adapter prototypowy do Nucleo-64 |
| Kompatybilność | płytki ewaluacyjne ST Nucleo-64 ze złączami ST morpho |
| Główna funkcja | dodatkowy dostęp do wszystkich wyprowadzeń złączy morpho |
| Złącza dla Nucleo | 2 dwurzędowe gniazda dla złączy ST morpho |
| Dodatkowe styki sygnałowe | równoległe wyprowadzenia do portów i linii zasilania Nucleo-64 |
| Zasilanie zewnętrzne | wejście VIN przez gniazdo mini USB lub złącze śrubowe |
| Zakres VIN | 7…12 V |
| Maksymalny prąd VIN | do 800 mA |
| Zabezpieczenie polaryzacji VIN | diody zabezpieczające dla gniazda mini USB i złącza śrubowego |
| Wymagane ustawienie Nucleo przy VIN | zworka JP5 na płytce Nucleo w pozycji E5V zamiast U5V |
| Pamięć nieulotna | miejsce na EEPROM I²C SO8, zasilanie 3,3 V |
| Linie EEPROM | SDA/SCL dołączane do portów Nucleo przez zwory SJ1 i SJ2 |
| Podtrzymanie VBAT | bateria litowa 3 V dla RTC i rejestrów podtrzymywanych przez VBAT |
| Połączenie VBAT | przez zworę SJ3; przy montażu baterii wymagane rozłączenie SB45 na spodzie płytki Nucleo |
| Opcjonalne USB-OTG | miejsce na gniazdo USB-A dla płytek Nucleo z interfejsem USB-OTG-FS |
| Przykładowe płytki z USB-OTG-FS | Nucleo-F401RE, F411RE, F446RE, L476RG |
| Płytka PCB | 99x85 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5807 A - płytka PCB. Gniazda morpho, dodatkowe goldpiny, złącza zasilania, pamięć EEPROM, diody zabezpieczające, bateria 3 V oraz opcjonalne gniazdo USB-A trzeba skompletować osobno.
| Rezystory | R1, R2 - 22Ω; R3, R4 - 10kΩ |
| Półprzewodniki i pamięć | IC1 - pamięć EEPROM I²C SO8; D1, D2 - BYS11 |
| Złącza zasilania i USB | J1 - gniazdo mini USB; J2 - terminal block 2 styki, raster 5 mm; X1 - gniazdo USB-A |
| Złącza Nucleo i styki dodatkowe | SV2, SV3 - gniazda 2×20, raster 2,54 mm; SV1, SV4 - opcjonalnie piny proste 2×20, raster 2,54 mm |
| Podtrzymanie bateryjne | BAT1 - bateria litowa 3 V do druku, pozioma, np. CR2032 |
Notes
Przy korzystaniu z zewnętrznego zasilania VIN należy na płytce Nucleo przestawić zworkę JP5 z pozycji U5V na E5V. Wejście VIN powinno otrzymać napięcie 7…12 V i prąd nie większy niż około 800 mA.
EEPROM I²C jest podłączany do linii SDA i SCL przez zwory SJ1 oraz SJ2. Jeżeli porty te mają być użyte w innej roli, zwory można rozlutować i odłączyć pamięć od mikrokontrolera.
Bateria 3 V dla VBAT może podtrzymywać RTC i wybrane rejestry RAM mikrokontrolera. Jeżeli bateria jest montowana, dokumentacja zaleca rozlutowanie zwory SB45 na spodniej stronie płytki Nucleo, aby odłączyć VBAT od VCC kontrolera.
Gniazdo USB-A ma sens głównie dla płytek Nucleo, których mikrokontrolery obsługują USB-OTG-FS. Dokumentacja wymienia m.in. F401RE, F411RE, F446RE i L476RG.
Nowe gniazda SV2 i SV3 mogą stawiać duży opór przy wkładaniu lub wyjmowaniu Nucleo. Płytkę należy wciskać stopniowo w miejscach grzebieni styków i unikać wyginania części z programatorem, ponieważ fabryczne nacięcia Nucleo osłabiają tę część laminatu.
Uwaga: przed podaniem zewnętrznego zasilania VIN trzeba sprawdzić ustawienie zworki JP5 na płytce Nucleo oraz polaryzację zasilacza. Nieprawidłowe ustawienie źródła zasilania albo błędna polaryzacja może spowodować uszkodzenie płytki Nucleo lub adaptera.
Najczęściej zadawane pytania
Płytka jest przystosowana do Nucleo-64 ze złączami ST morpho. To te dwa długie złącza dają dostęp do portów mikrokontrolera i linii zasilania. Przed użyciem konkretnej wersji Nucleo warto porównać funkcje pinów z jej dokumentacją.
Ułatwiają prototypowanie, ponieważ do tego samego sygnału można wygodnie podłączyć dodatkowy przewód, analizator logiczny, moduł testowy albo sondę pomiarową bez bezpośredniego zajmowania złącza Nucleo.
VIN przydaje się, gdy port USB komputera nie zapewnia wystarczającego prądu dla Nucleo i dołączonych układów. Dokumentacja podaje zakres 7…12 V i prąd do 800 mA, ale przy takim zasilaniu trzeba przestawić zworkę JP5 na Nucleo w pozycję E5V.
EEPROM może przechowywać nastawy programu lub dane, które nie powinny zniknąć po zaniku zasilania. Jest to wygodniejsza alternatywa dla zapisu w pamięci Flash mikrokontrolera, zwłaszcza przy częstych zmianach niewielkich ustawień.
Nie. Gniazdo USB-A jest przeznaczone dla tych wersji Nucleo, których mikrokontroler ma sprzętowy interfejs USB-OTG-FS. Dokumentacja wymienia przykładowo Nucleo-F401RE, F411RE, F446RE i L476RG; dla innych modeli trzeba sprawdzić możliwości mikrokontrolera i mapę pinów.
