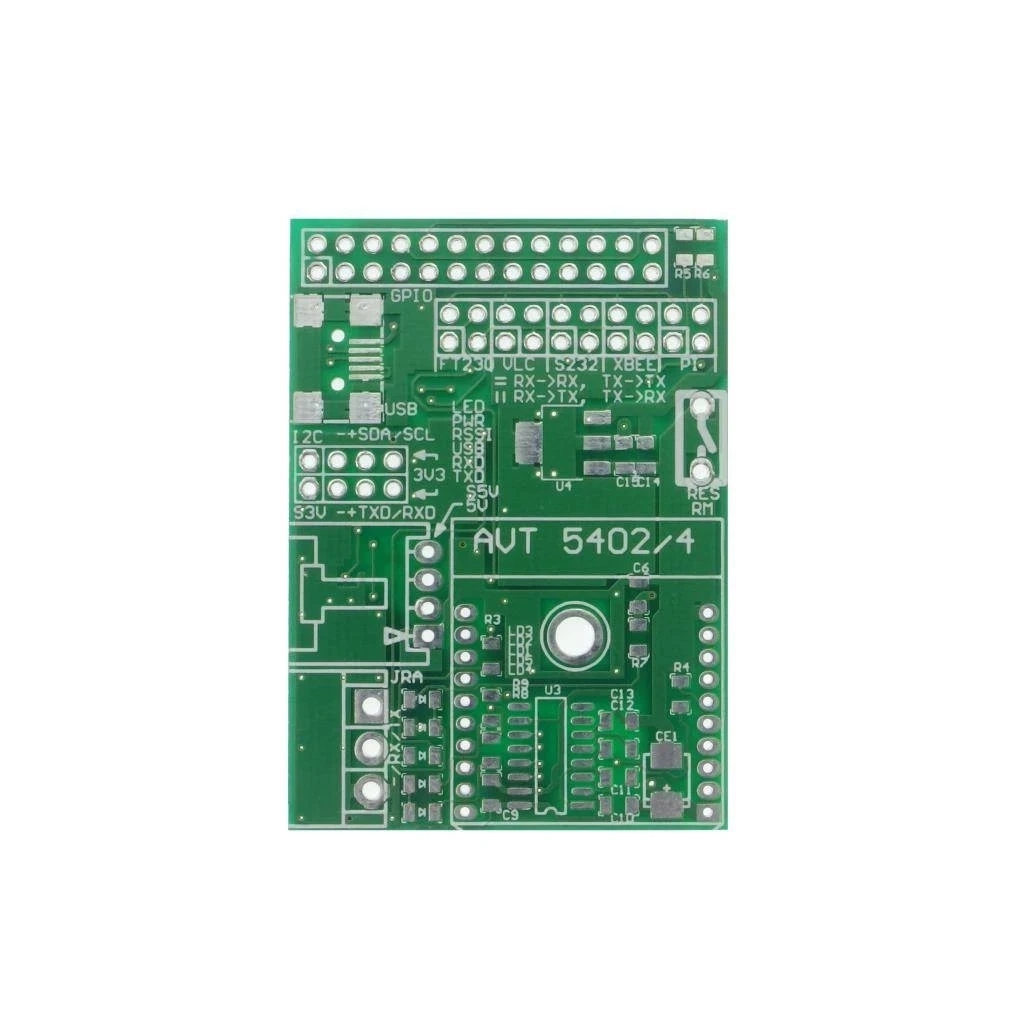

Płytka komunikacji szeregowej dla Raspberry Pi - PCB do projektu AVT 5402/4

zoom

Płytka komunikacji szeregowej dla Raspberry Pi - PCB do projektu AVT 5402/4

RaspberryPI_COM AVT5402/4 rozszerza Raspberry Pi o komunikację szeregową: USB, RS232, I²C, konwerter poziomów 3,3/5 V oraz złącza Xbee/Bluetooth. Wersja A zawiera samą płytkę PCB, elementy osobno.

Płytka komunikacji szeregowej dla Raspberry Pi – PCB AVT5402/4

Płytka drukowana do budowy modułu komunikacji szeregowej RaspberryPI_COM dla Raspberry Pi.

Komunikacja szeregowa, USB, RS232 i I²C dla Raspberry Pi

AVT5402/4 A to płytka PCB do wykonania modułu RaspberryPI_COM, który rozszerza Raspberry Pi o wygodne interfejsy komunikacyjne. Projekt ułatwia pracę z portem szeregowym, magistralą I²C, interfejsem RS232, konwerterem USB-UART oraz modułami Xbee i Bluetooth.

Moduł może służyć do komunikacji z układami zewnętrznymi, konfiguracji modułów radiowych, pracy z interfejsem zgodnym z 5 V oraz obsługi Raspberry Pi przez połączenie szeregowe. Zworki konfiguracyjne pozwalają wybrać sposób prowadzenia sygnałów RX/TX i odłączyć nieużywane interfejsy.

USB, RS232 i I²C Rozszerzenie Raspberry Pi o praktyczne interfejsy komunikacji szeregowej

Poziomy 3,3 V i 5 V Konwerter TXS0102 ułatwia komunikację z układami pracującymi w standardzie 5 V

Płytka 55×40 mm Wariant PCB do samodzielnego skompletowania elementów modułu komunikacji

Karta techniczna
AVT5402

AVT5402/4 to projekt płytki komunikacji szeregowej RaspberryPI_COM. Moduł łączy konwerter USB-UART, interfejs RS232, konwerter poziomów 3,3/5 V, I²C oraz złącza dla modułów Xbee i Bluetooth.

Kod projektu	AVT5402/4
Wersja	A – płytka drukowana PCB
Nazwa modułu	RaspberryPI_COM
Typ układu	płytka komunikacji szeregowej dla Raspberry Pi
Zastosowanie	komunikacja szeregowa, konfiguracja modułów Xbee/Bluetooth, RS232, USB-UART, I²C
Zgodność	Raspberry Pi Rev2
Zasilanie	3,3 V DC
Konwerter USB-UART	FT230XS
Interfejs RS232	MAX3232
Konwerter poziomów	TXS0102, dwukierunkowy 3,3 V / 5 V
Stabilizator	LM1117-3.3
Interfejs I²C	złącze I2C1, sygnały Raspberry Pi 3,3 V
Złącze sygnałów 5 V	S5V, EH4 zgodne z Arduino Bricks
Złącze sygnałów 3,3 V	S3V, SIP4 zgodne z Arduino Bricks
Złącza modułów radiowych	Xbee i Bluetooth zgodne z modułami Digi
Konfiguracja sygnałów	zworki FT230, Xbee, VLC, S232 oraz PI
Sygnalizacja	diody LED transmisji i zasilania
Rodzaj płytki	dwustronna płytka drukowana
Wymiary płytki PCB	55×40 mm

Pobierz dokumentację PDF

Wersja

AVT5402/4 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. To płytka komunikacji szeregowej RaspberryPI_COM dla Raspberry Pi.

Wykaz elementów

R1, R2: 27 Ω
R3, R7…R9: 1 kΩ
R4: 470 Ω
R5, R6: 100 Ω
C1, C2: 47 pF SMD 0805
C3…C13: 0,1 µF SMD 0805
C5, C14, C15: 10 µF SMD 0805
CE1: 22 µF / 6 V, tantalowy SMB
LD1…LD5: diody LED SMD
U1: FT230XS MSOP16
U2: TXS0102DCUR MSOP8
U3: MAX3232 SO16
U4: LM1117-3.3 SOT-223
U5, U6: 74V1G08 SOT-23-5
FT230: złącze żeńskie IDC20 + zwory
GPIO: złącze żeńskie IDC26
I2C1: złącze SIP4
JRA: złącze MC3, kątowe
L1: 1 mH, dławik SMD 0805
RES: mikroprzełącznik 6×3 mm
S3V: złącze SIP4
S5V: złącze EH4, kątowe
USB: złącze MiniUSB do druku

Notes

Zworki konfiguracyjne umożliwiają prowadzenie sygnałów TX/RX bez dodatkowego krzyżowania przewodów. W zależności od użytego interfejsu można zestawić połączenia TX–TX, RX–RX albo TX–RX, RX–TX.

Płytka może służyć także do konfiguracji modułów Xbee lub Bluetooth bez dodatkowego konwertera USB/COM. W takim przypadku trzeba odłączyć interfejs Raspberry Pi zworami PI i połączyć wybrany moduł z interfejsem USB albo RS232.

Do pracy terminalowej z Raspberry Pi można wykorzystać transmisję szeregową, np. 115 kbps, N, 8, 1. Przy modułach Xbee i Bluetooth należy wcześniej sprawdzić ich parametry transmisji, ponieważ typowo mogą pracować z inną prędkością.

Uwaga: przed podłączeniem sprawdź poziomy logiczne, konfigurację zwór, kierunek sygnałów RX/TX oraz sposób zasilania modułów zewnętrznych. GPIO Raspberry Pi pracuje z poziomami około 3,3 V, dlatego połączenia z układami 5 V należy prowadzić przez konwerter poziomów lub odpowiednie dopasowanie sygnałów.

Najczęściej zadawane pytania

Co zawiera wersja AVT5402/4 A?

AVT5402/4 A zawiera płytkę PCB komunikacji szeregowej RaspberryPI_COM. Elementy elektroniczne z wykazu trzeba skompletować osobno.

Do czego służy AVT5402/4?

Projekt pozwala zbudować moduł komunikacji szeregowej dla Raspberry Pi z interfejsami USB-UART, RS232, I²C, konwerterem poziomów 3,3/5 V oraz złączami Xbee/Bluetooth.

Czy moduł ma konwerter USB-UART?

Tak. Moduł wykorzystuje układ FT230XS, który umożliwia komunikację szeregową przez USB i może być użyty także do konfiguracji modułów zewnętrznych.

Czy można podłączyć układ 5 V?

Tak, do tego służy dwukierunkowy konwerter poziomów TXS0102 oraz złącze S5V. Nadal trzeba sprawdzić kierunek sygnałów, konfigurację zwór i zgodność połączeń.

Czy płytka może służyć do obsługi Raspberry Pi przez port szeregowy?

Tak. Po poprawnym podłączeniu i konfiguracji portu szeregowego można wykorzystać moduł do pracy terminalowej, np. do logowania SSH przez połączenie szeregowe.
