Pipek dręczyciel. Zabawny projekt elektroniczny z generatorem pisków. Zestaw DIY do nauki lutowania AVT EDU625

Zlutuj układ, zgaś światło światło i uruchom krótki, przenikliwy sygnał dźwiękowy

AVT EDU625 Pipek dręczyciel – to edukacyjny zestaw elektroniczny do samodzielnego montażu dla osób z dużym poczuciem humoru. To nietypowy projekt stworzony w jednym celu: do robienia znajomym dowcipów za pomocą krótkich, trudnych do zlokalizowania pisków.

Po złożeniu układ generuje krótkie piski w długich odstępach czasu, ale tylko wtedy, gdy znajduje się w ciemności. Wbudowany włącznik zmierzchowy sprawia, że przy oświetleniu układ milczy, a po zgaszeniu światła aktywuje generator dźwięku z brzęczykiem piezo.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• generator krótkich, przenikliwych pisków
• humorystyczny projekt elektroniczny do robienia dowcipów znajomym
• działanie aktywowane w ciemności
• wbudowany włącznik zmierzchowy
• przetwornik dźwięku w formie brzęczyka piezo
• niski pobór prądu
• układ oparty na timerze NE555
• fototranzystor do detekcji światła

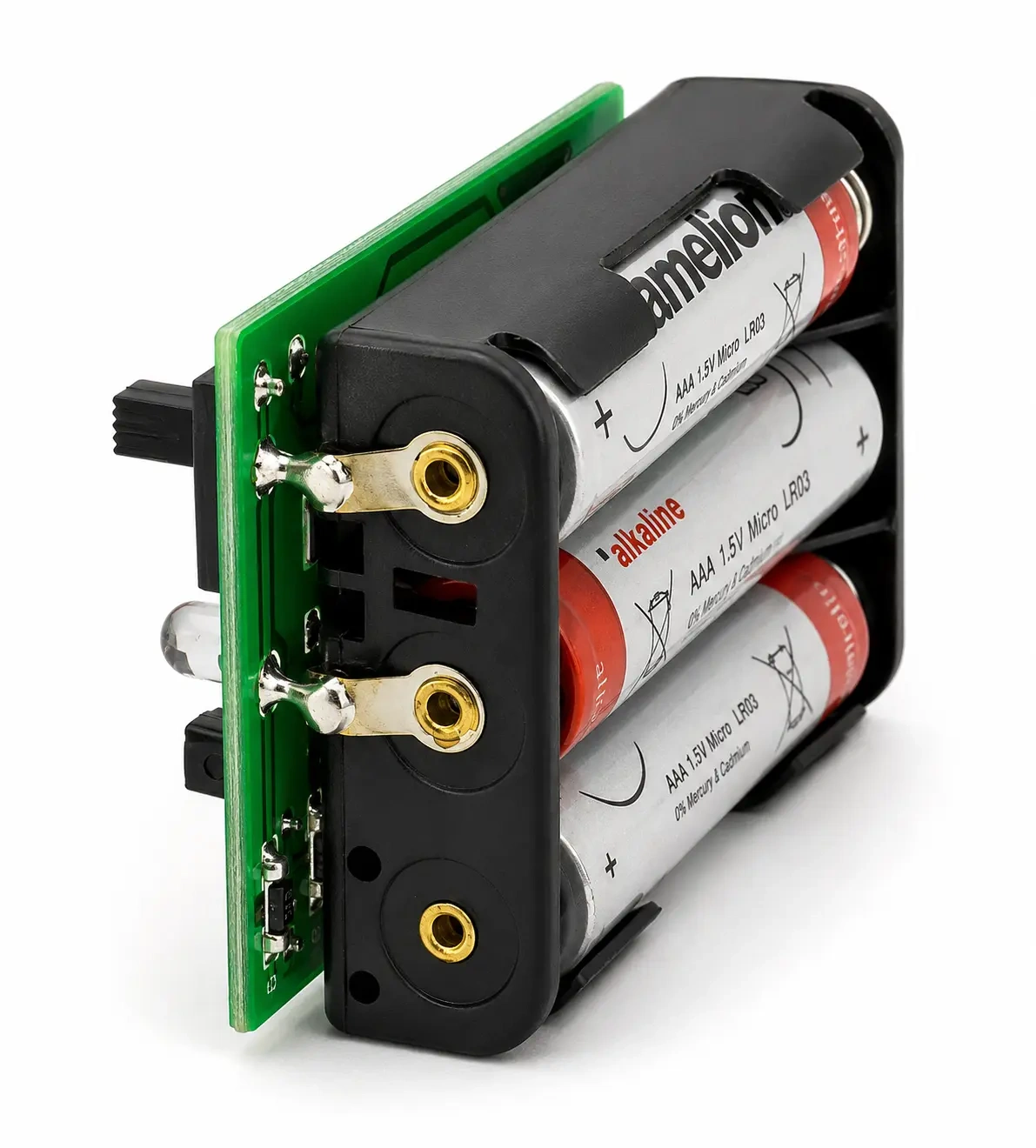

• zasilanie 4,5 V DC z 3 baterii AAA
• baterie nie są dołączone do zestawu
• wymiary płytki 55 × 35 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatora, diod, tranzystora, fototranzystora, układu scalonego w podstawce, włącznika oraz sygnalizatora piezo. Po uruchomieniu efekt działania jest prosty do sprawdzenia — układ reaguje na brak światła i generuje krótkie sygnały dźwiękowe.

Projekt pokazuje, jak generator NE555 może współpracować z elementem światłoczułym. Fototranzystor wykrywa warunki oświetlenia, a układ dźwiękowy aktywuje się dopiero w ciemności, co daje praktyczny przykład prostego automatu reagującego na otoczenie.

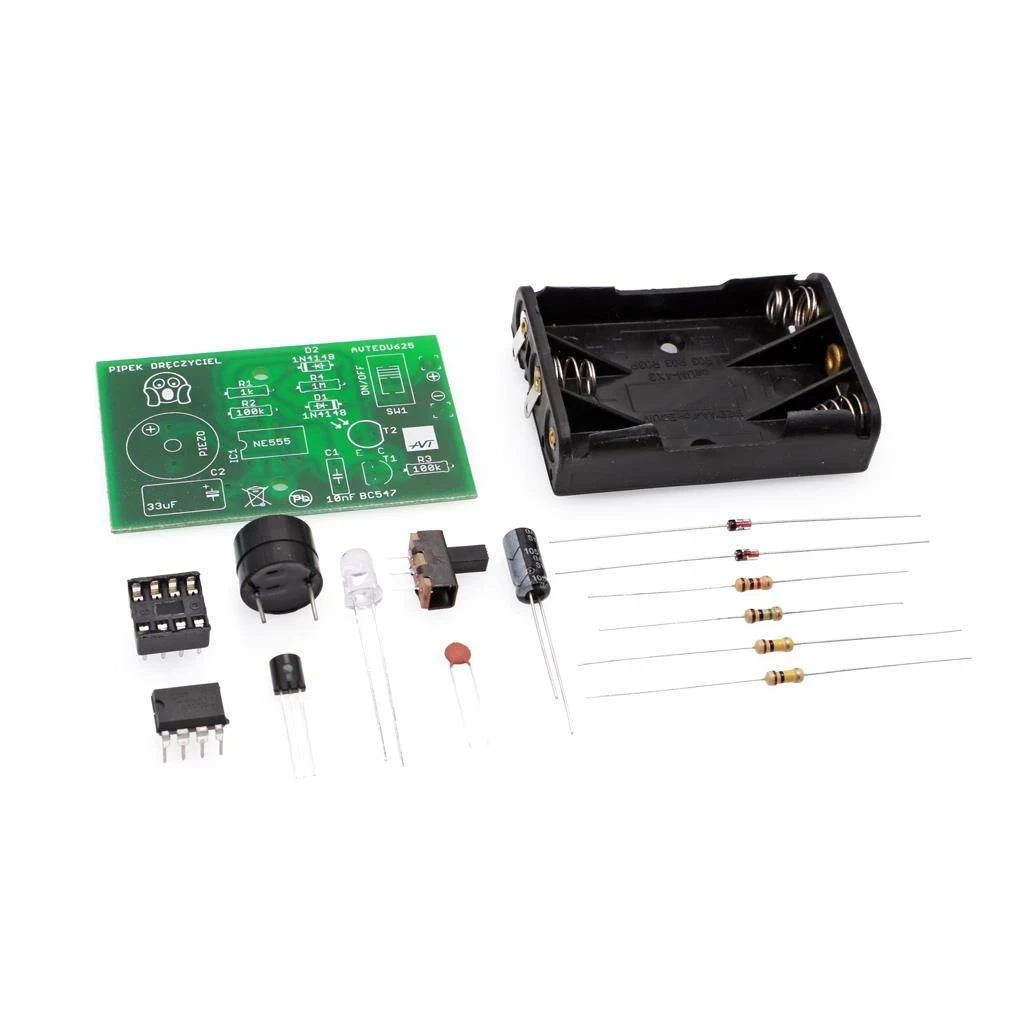

Co znajdziesz w zestawie?

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania układu Pipek dręczyciel.

• płytka drukowana PCB 55 × 35 mm
• układ scalony NE555 z podstawką
• fototranzystor
• tranzystor BC547 lub podobny
• sygnalizator piezo
• włącznik SW1
• diody 1N4148
• rezystory 1 kΩ, 100 kΩ i 1 MΩ
• kondensatory 10 nF i 33 µF
• koszyk baterii

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: 3 baterie AAA
3. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia montażu układu scalonego w podstawce, diod i elementów spolaryzowanych
• do poznania działania generatora dźwięku na układzie NE555
• do obserwacji pracy prostego układu reagującego na światło
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako humorystyczny projekt edukacyjny z łatwym do zauważenia efektem po uruchomieniu

Projekt AVT EDU nr 625

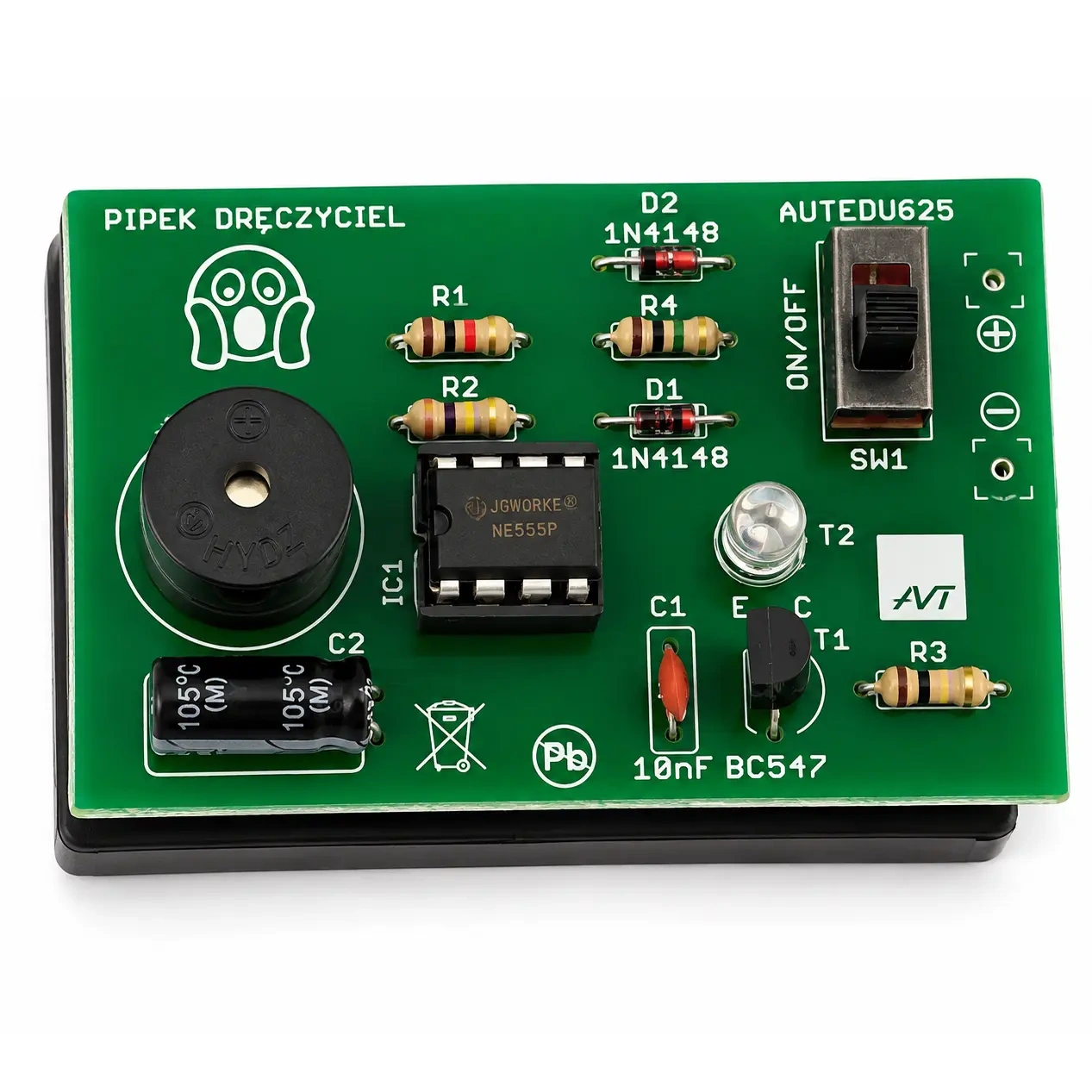

Pipek dręczyciel – generator dźwięku aktywowany ciemnością

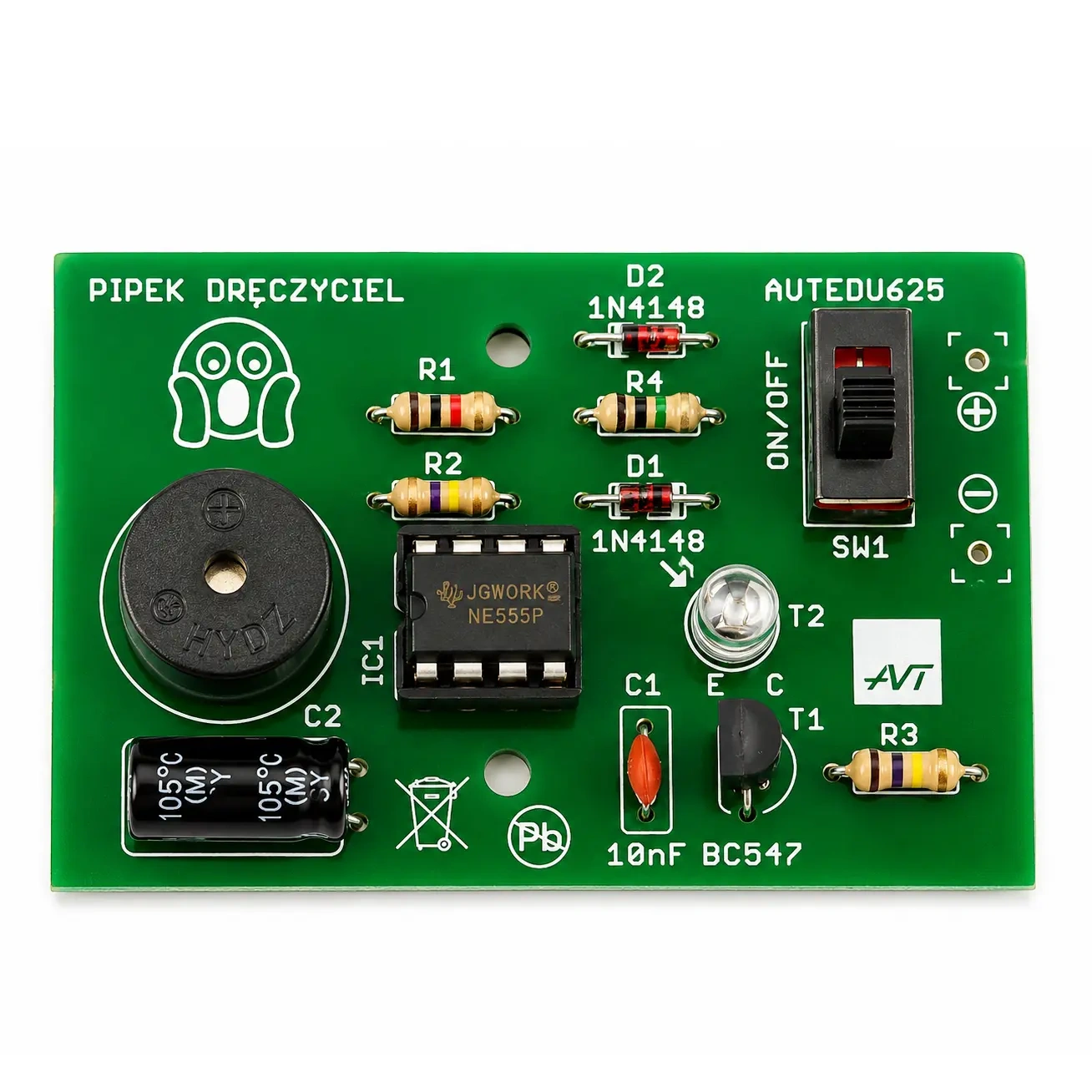

Układ wykorzystuje timer NE555, fototranzystor, tranzystor BC547 i sygnalizator piezo. Przy oświetleniu pozostaje cichy, a w ciemności generuje krótkie, przenikliwe piski pojawiające się w długich odstępach czasu. Dzięki zasilaniu z 3 baterii AAA i niskiemu poborowi prądu układ może pracować przez dłuższy czas na jednym komplecie baterii.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

NE555 pracuje w układzie jako generator. W tym projekcie odpowiada za wytwarzanie sygnału sterującego brzęczykiem piezo.

Fototranzystor reaguje na światło. Dzięki niemu układ rozróżnia jasne i ciemne otoczenie, a dźwięk pojawia się dopiero po zgaszeniu światła.

Brzęczyk piezo zamienia sygnał elektryczny na dźwięk. To element odpowiedzialny za krótki, przenikliwy pisk słyszany podczas pracy układu.

Diody 1N4148, kondensator elektrolityczny, fototranzystor, tranzystor, układ NE555 i sygnalizator piezo wymagają poprawnego montażu zgodnie z oznaczeniami na płytce oraz instrukcji.

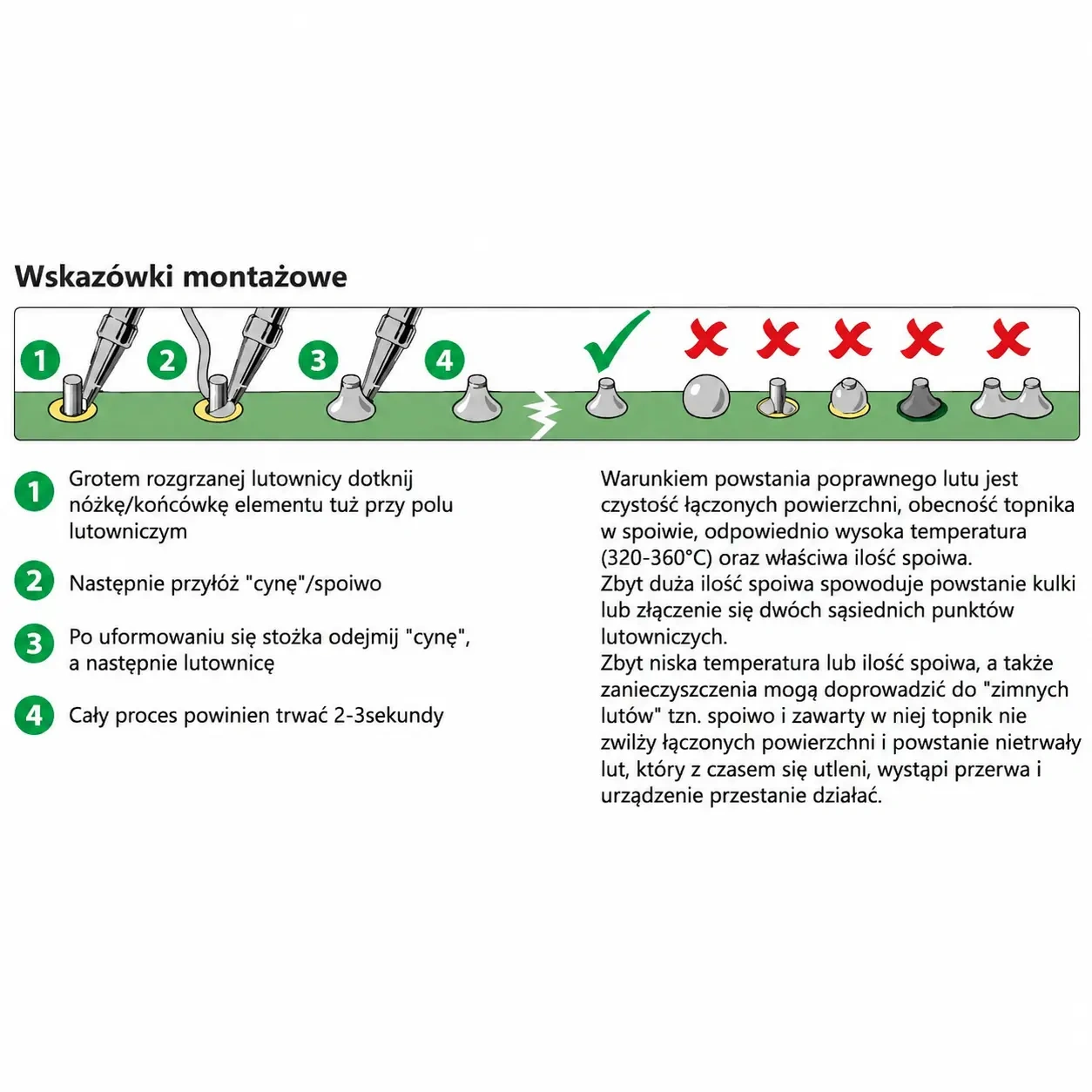

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU625?

Projekt łączy naukę lutowania z nietypowym, humorystycznym efektem działania. Po zmontowaniu powstaje mały generator dźwięku, który reaguje na światło i aktywuje się w ciemności. To zestaw dla osób lubiących elektronikę z przymrużeniem oka — pozwala przećwiczyć montaż THT, poznać timer NE555, działanie fototranzystora oraz prostego układu dźwiękowego z brzęczykiem piezo.
