Ręczna kaseta sterownicza z wyłącznikiem awaryjnym o dwóch torach rozwiernych

Sterowanie napędem z poziomu ziemi wymaga trzech rzeczy: pewnego zadawania kierunku, natychmiastowego zatrzymania i pewności, że oba kierunki nie zostaną załączone naraz. Pilot 26D realizuje wszystkie trzy w obudowie trzymanej w jednej dłoni. Klawisze góra i dół są chwilowe i samopowrotne — styk zwiera się tylko na czas nacisku, a zwolnienie klawisza natychmiast zatrzymuje ruch. To zasada sterowania podtrzymywanego, obowiązkowa wszędzie tam, gdzie operator musi widzieć ładunek.

Klawisze mają blokadę mechaniczną: przy próbie jednoczesnego wciśnięcia zatrzymują się w połowie skoku, zanim dojdzie do zwarcia styków. Zabezpiecza to przed najczęstszym błędem obsługi, czyli podaniem obu kierunków naraz.

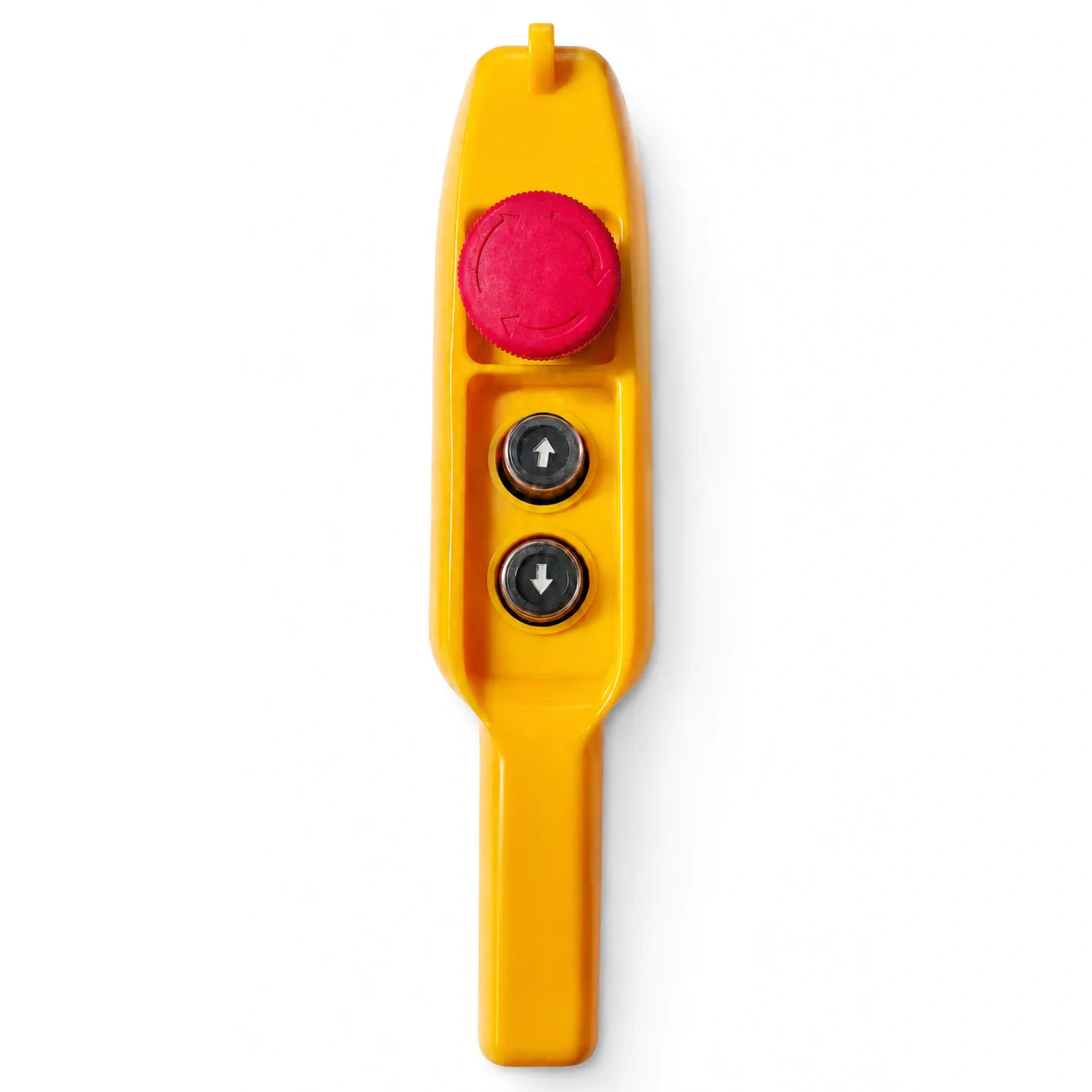

Osobnym elementem jest wyłącznik awaryjny z blokadą obrotową. Rozłącza on dwa niezależne tory rozwierne NC, więc jednym uderzeniem można przerwać dwa osobne obwody — na przykład cewki obu styczników nawrotnych — albo zbudować redundantny kanał zatrzymania. Po wciśnięciu grzybek pozostaje zablokowany do momentu świadomego przekręcenia. Styki znajdują się w wymiennej wkładce modułowej zatrzaskiwanej na uchwycie, dzięki czemu po latach pracy wymienia się sam blok, a nie cały pilot.

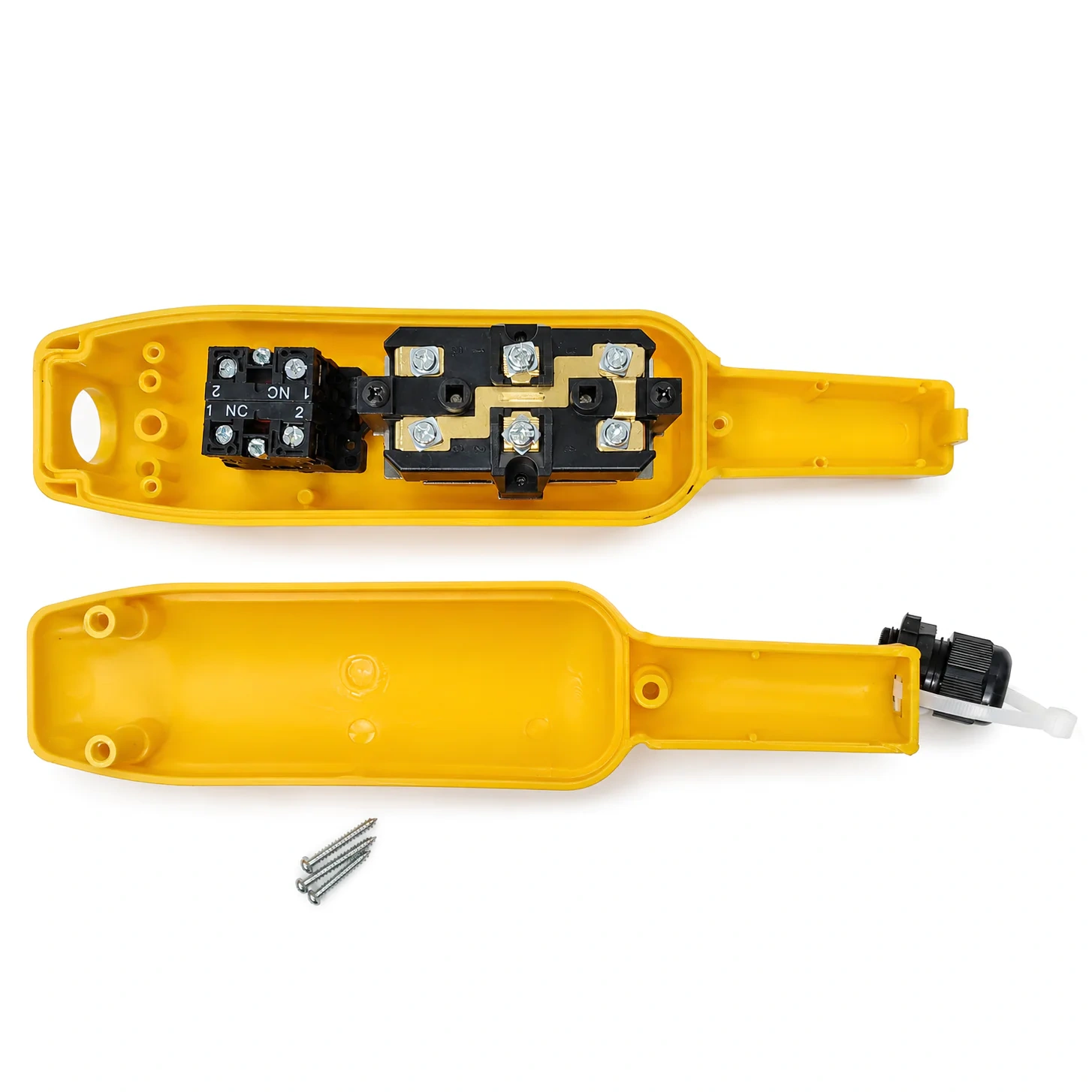

Kaseta jest przystosowana do samodzielnego oprzewodowania. Dziesięć zacisków śrubowych — cztery na wyłączniku awaryjnym i sześć na zespole przyciskowym — pozwala wpiąć pilota bezpośrednio w obwód silnika jednofazowego albo w obwód sterowania cewkami styczników. Przewód wprowadza się przez dławnicę w dolnej części obudowy, a wewnątrz dodatkowo odciąża opaską zaciskową, dzięki czemu żyły nie pracują na zaciskach. W górnej części odlano hak do zawieszania, więc pilot nie leży na podłodze między cyklami pracy.

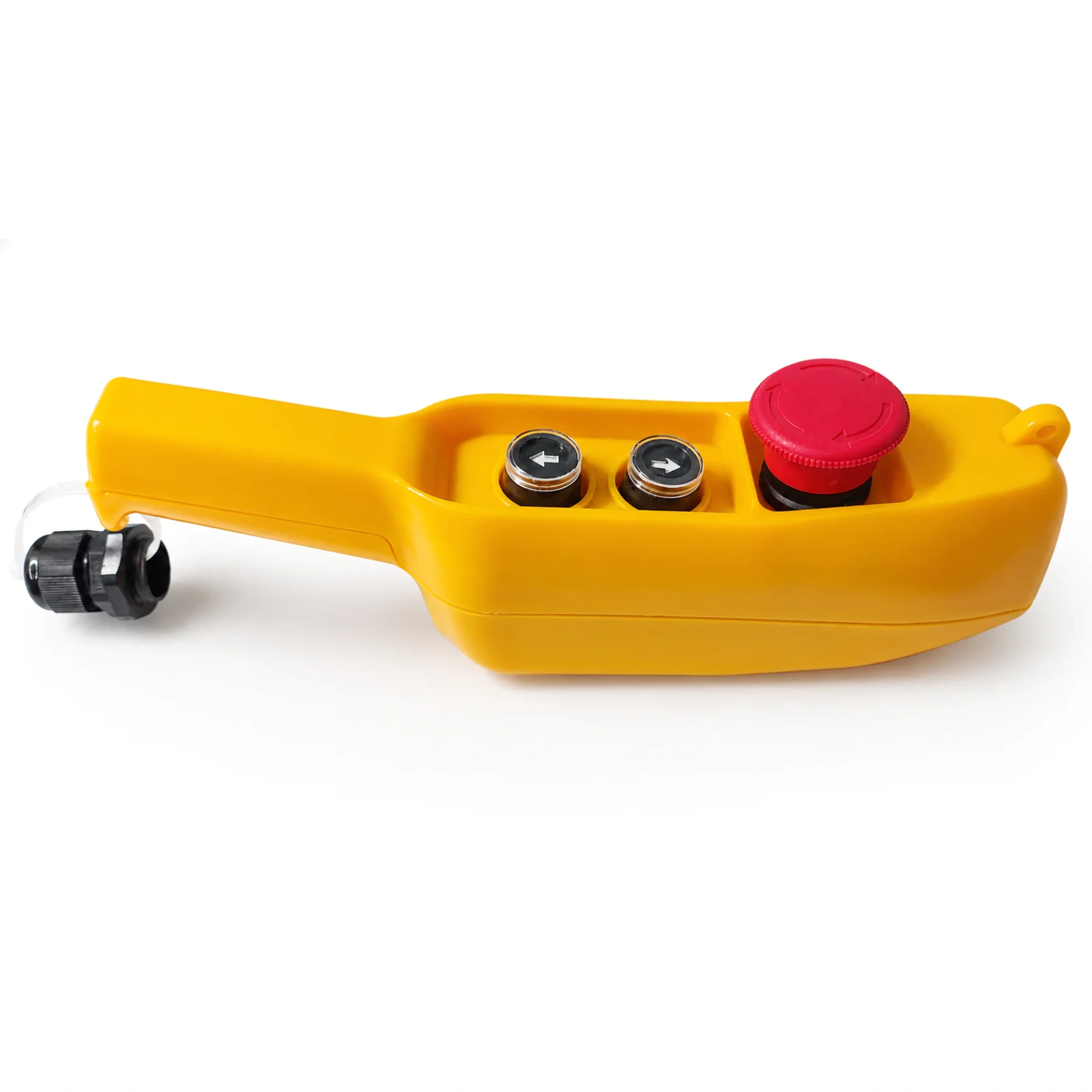

Obudowa z żółtego tworzywa jest dobrze widoczna w hali i na naczepie, a klawisze o średnicy 23 mm obsługuje się w rękawicach roboczych. Konstrukcja jest skręcana i nie ma uszczelnienia między połówkami obudowy, dlatego przeznaczona jest do pracy w warsztacie, hali, pod zadaszeniem lub plandeką, a nie na bezpośrednim deszczu.

Zastosowania

• wciągarki i wciągniki linowe sterowane z poziomu ziemi
• windy załadowcze w samochodach dostawczych i ciężarowych
• wywroty i kipry skrzyń ładunkowych
• żurawie samochodowe HDS
• bramy i kurtyny napędzane silnikiem
• wymiana zużytej kasety sterowniczej w istniejącej instalacji
• budowa własnych układów nawrotnych sterowania silnikiem
• stanowiska warsztatowe wymagające sterowania dwukierunkowego z zatrzymaniem awaryjnym

Specyfikacja techniczna

• liczba przycisków kierunkowych: 2 (góra, dół)
• typ przycisków kierunkowych: NO, chwilowe, samopowrotne
• blokada kierunków: mechaniczna, uniemożliwia pełne wciśnięcie obu klawiszy naraz
• wyłącznik awaryjny: grzybek z blokadą obrotową
• styki wyłącznika awaryjnego: 2 × NC
• wkładka stykowa grzybka: modułowa, wymienna
• obciążalność: 10 A / 250 V
• rodzaj wyprowadzeń: zaciski śrubowe
• liczba wyprowadzeń: 10 (4 na grzybku, 6 na zespole przyciskowym)
• wprowadzenie przewodu: dławnica gwintowana
• odciążenie przewodu: opaska zaciskowa wewnątrz obudowy
• hak do zawieszania: odlany w obudowie
• uszczelnienie obudowy: brak — do pracy pod zadaszeniem
• średnica klawiszy: 23 mm
• kolor klawiszy: czarny z białymi symbolami strzałek
• kolor obudowy: żółty
• wymiary obudowy: 260 × 65 × 68 mm

W zestawie

• pilot sterujący 26D
• dławnica przewodu

Blokada mechaniczna a blokada elektryczna — dlaczego potrzebne są obie

Przyciski kierunkowe mają styk zwierny NO. W spoczynku obwód jest otwarty, a wciśnięcie klawisza go zamyka. To logika naturalna dla funkcji sterujących: brak działania oznacza brak ruchu.

Wyłącznik awaryjny działa odwrotnie i nie jest to kwestia konwencji, lecz bezpieczeństwa. Styk rozwierny NC pozostaje zamknięty w normalnej pracy, a wciśnięcie grzybka go otwiera. Kluczowa jest sytuacja, o której łatwo zapomnieć: przerwana żyła, poluzowany zacisk lub skorodowany styk. W układzie NC każde takie uszkodzenie samo otwiera obwód i zatrzymuje maszynę, więc usterka natychmiast się ujawnia. Gdyby zatrzymanie awaryjne pracowało na styku zwiernym, przerwany przewód nie dałby żadnego objawu aż do chwili, w której ktoś uderzyłby w grzybek i nic by się nie stało. Ta zasada nazywa się bezpieczeństwem przy uszkodzeniu i jest fundamentem projektowania obwodów zatrzymania.

Podobna logika dotyczy blokady kierunków. Mechanizm w pilocie zatrzymuje klawisze w połowie skoku przy jednoczesnym nacisku — to zabezpieczenie skuteczne wobec błędu operatora, ale czysto mechaniczne. Nie chroni przed zużyciem mechanizmu, zablokowanym klawiszem ani sklejonymi stykami. Dlatego w układzie nawrotnym stosuje się dodatkowo blokadę wzajemną styczników: styk pomocniczy NC każdego stycznika wpina się szeregowo w obwód cewki stycznika przeciwnego. Wtedy załączenie jednego fizycznie uniemożliwia załączenie drugiego, niezależnie od tego, co dzieje się w kasecie. Bez tej blokady jednoczesne zadziałanie obu kierunków oznacza zwarcie międzyfazowe lub zwarcie uzwojeń silnika.

Praktyczna konsekwencja przy montażu: styki wyłącznika awaryjnego wpina się szeregowo w obwód, który ma zostać przerwany, najczęściej w tor zasilania cewek, a nie równolegle do przycisków kierunkowych. Przy silnikach o większym poborze prądu warto sterować stycznikiem zamiast przełączać prąd silnika bezpośrednio przez pilot — styki kasety pracują wtedy przy niewielkim obciążeniu i służą wielokrotnie dłużej.
