Pikająca kostka do gry. Zestaw DIY do nauki lutowania AVT EDU637

Zlutuj elektroniczną kostkę, naciśnij START i wylosuj wynik na diodach LED

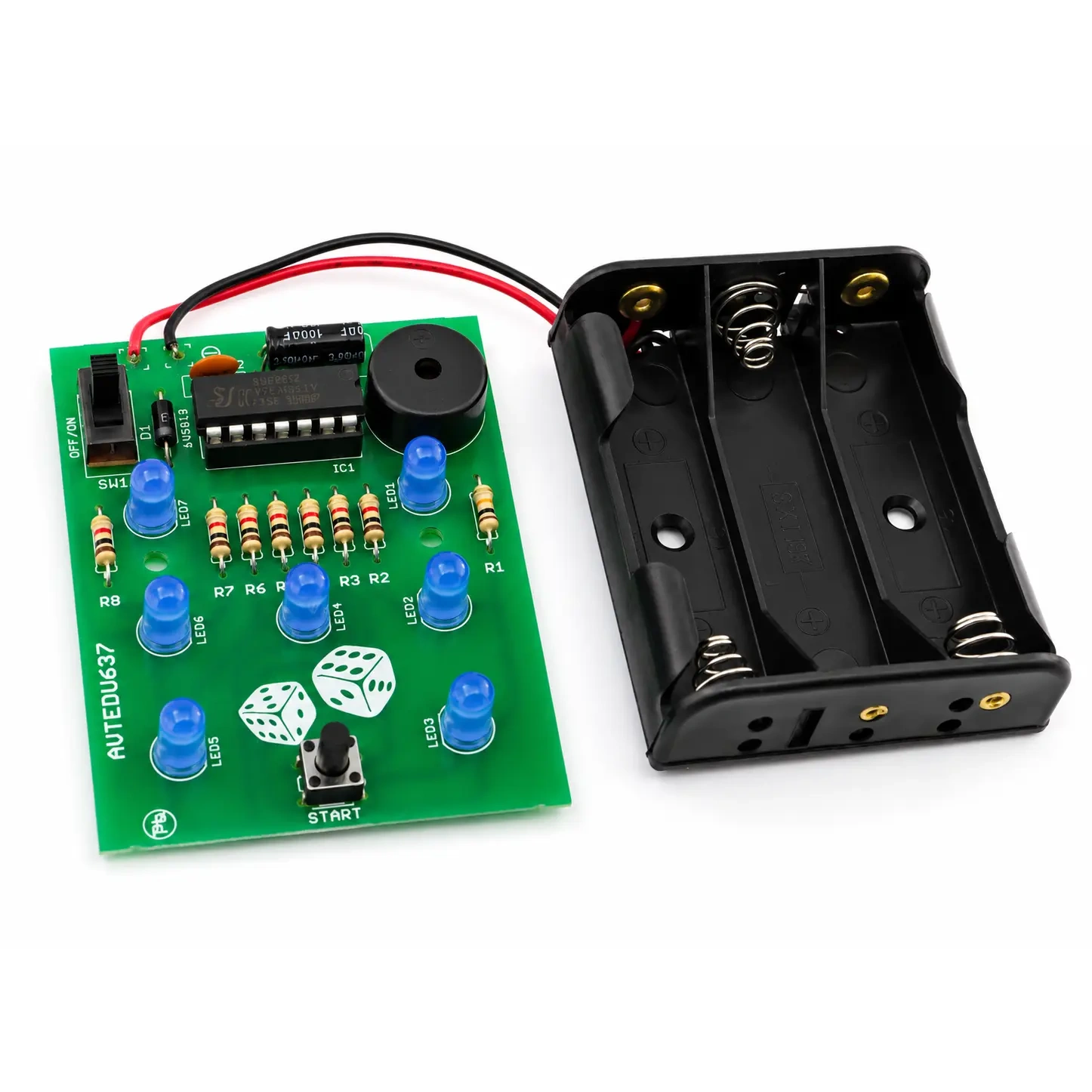

AVT EDU637 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako elektroniczna wersja klasycznej sześciennej kostki do gry. Wynik losowania jest pokazywany za pomocą 7 niebieskich diod LED ułożonych jak oczka na kostce, a podczas rzutu układ generuje dźwięk pikania imitujący turlanie się prawdziwej kostki.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• elektroniczna wersja sześciennej kostki do gry
• wylosowany wynik pokazywany na 7 niebieskich diodach LED
• efektowna animacja losowania
• sygnalizacja dźwiękowa rzutu kostką
• dźwięk pikania imitujący turlanie się prawdziwej kostki
• przycisk START uruchamiający losowanie
• mikrokontroler ATTINY24A w podstawce
• zasilanie 4,5 V DC z 3 baterii AA
• baterie nie są dołączone do zestawu
• wymiary płytki 65 × 60 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, diod LED, diody zabezpieczającej, przycisku, włącznika, głośnika piezo oraz układu scalonego w podstawce. Po uruchomieniu efekt działania jest od razu widoczny i słyszalny — układ losuje wynik, pokazuje go na diodach i generuje dźwięk pikania.

Projekt dobrze pokazuje, jak mikrokontroler może sterować diodami LED i sygnalizacją dźwiękową. To praktyczny przykład prostego urządzenia użytkowego, które po zmontowaniu można wykorzystać podczas rekreacyjnych rozgrywek.

Co znajdziesz w zestawie?

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania pikającej kostki do gry.

• płytka drukowana PCB 65 × 60 mm
• 7 niebieskich diod LED 5 mm
• mikrokontroler ATTINY24A z podstawką
• głośnik piezo
• przycisk START
• włącznik SW1
• dioda 1N5819
• rezystory 1 kΩ i 10 kΩ
• kondensatory 100 µF i 100 nF
• koszyk baterii

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: 3 baterie AA
3. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia poprawnego montażu diod LED, kondensatora elektrolitycznego i układu scalonego
• do poznania podstaw sterowania diodami LED za pomocą mikrokontrolera
• do obserwacji działania prostej animacji losowania i sygnalizacji dźwiękowej
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako praktyczny projekt edukacyjny, który po montażu może uatrakcyjnić gry planszowe i rekreacyjne rozgrywki

Projekt AVT EDU nr 637
Pikająca kostka do gry z animacją losowania

Układ wykorzystuje mikrokontroler ATTINY24A, 7 niebieskich diod LED i głośnik piezo. Po naciśnięciu przycisku START rozpoczyna się losowanie, któremu towarzyszy animacja świetlna oraz dźwięk pikania. Wylosowana liczba oczek zostaje pokazana na diodach LED w układzie przypominającym klasyczną kostkę do gry.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

Diody LED pokazują wynik losowania w układzie oczek znanym z klasycznej kostki. Każda dioda ma polaryzację, dlatego podczas montażu trzeba zwrócić uwagę na anodę i katodę.

Mikrokontroler ATTINY24A steruje losowaniem, animacją LED i sygnalizacją dźwiękową. Mikrokontroler dołączony do zestawu jest przygotowany do pracy w tym projekcie.

Głośnik piezo zamienia sygnał elektryczny na dźwięk. W tym układzie odpowiada za pikanie, które towarzyszy losowaniu.

Dioda 1N5819, kondensator elektrolityczny, diody LED i układ scalony w podstawce wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

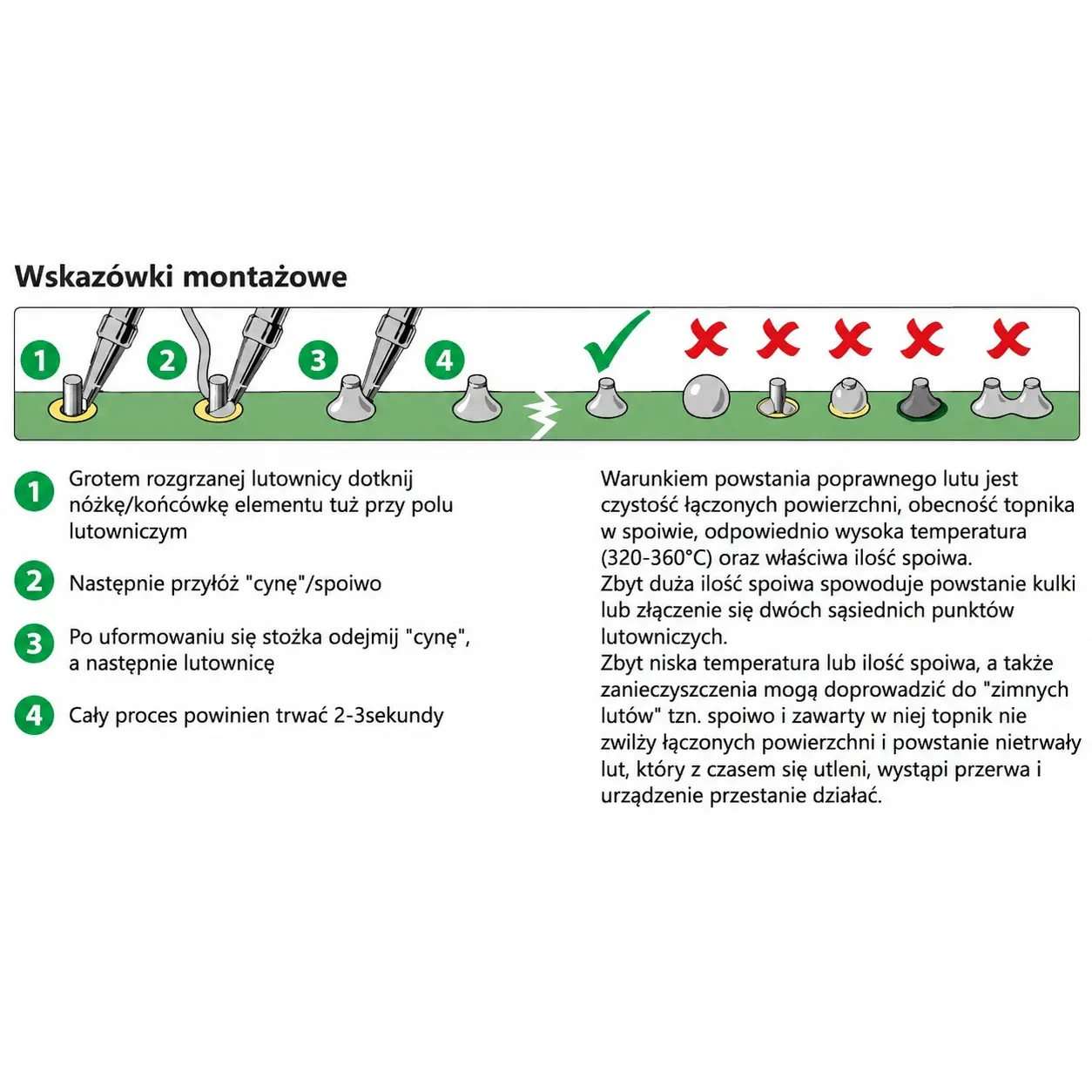

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU637?

Projekt łączy naukę lutowania z użytecznym i zabawnym efektem po montażu. Po zlutowaniu powstaje elektroniczna kostka do gry z animacją losowania, niebieskimi diodami LED i sygnalizacją dźwiękową. To dobry zestaw do ćwiczenia montażu THT, pracy z mikrokontrolerem, diodami LED, przyciskiem i głośnikiem piezo.
