Pianino w wersji mini. Zestaw DIY do nauki lutowania AVT EDU635
- Minipianino AVT EDU635 to zestaw DIY do nauki lutowania i zabawy dźwiękiem. Pozwala zbudować prosty instrument elektroniczny i lepiej zrozumieć działanie generatora tonów.
Minipianino – zestaw DIY do nauki lutowania THT AVT EDU635
Muzyczny projekt elektroniczny z 8 przyciskami dźwięków, wbudowanym głośnikiem i możliwością strojenia
Zlutuj miniaturowe pianino i uruchom 8 dźwięków na własnej płytce

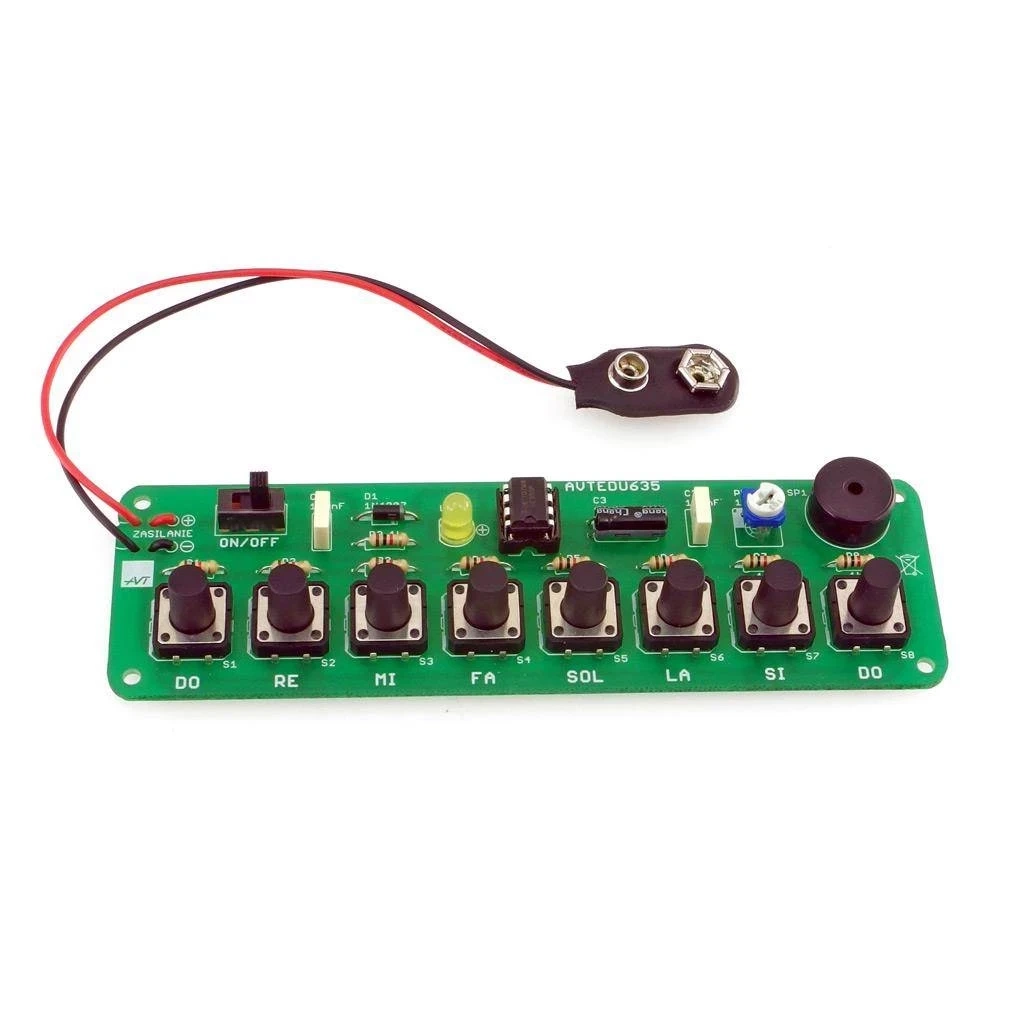

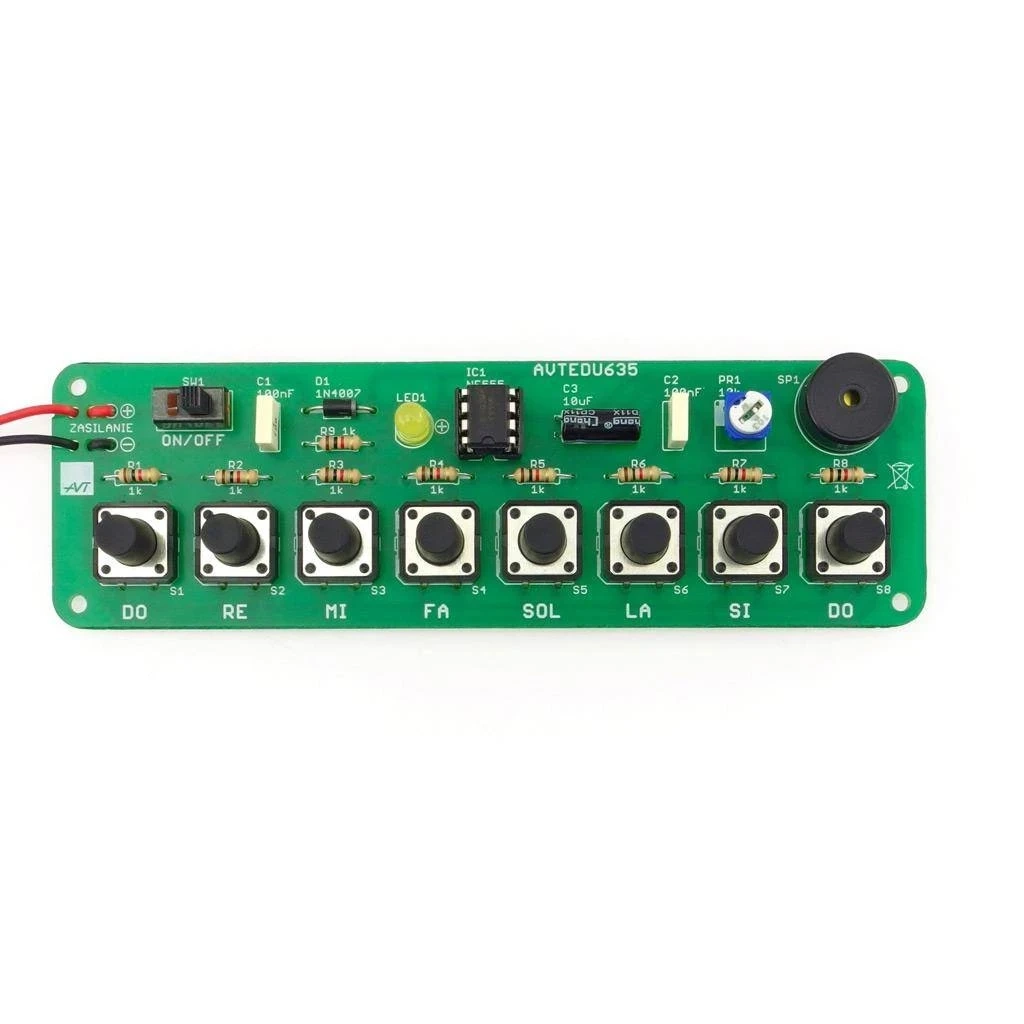

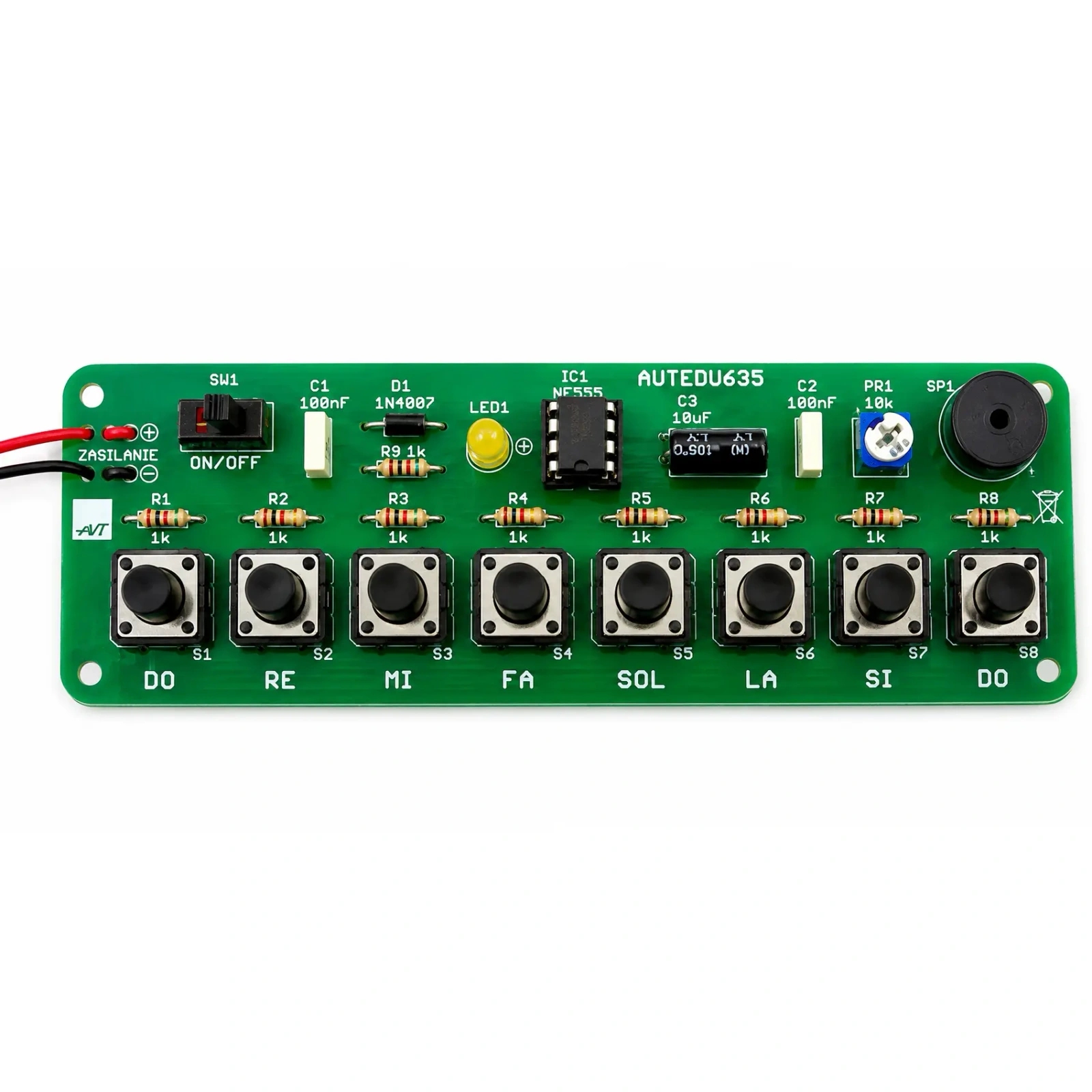

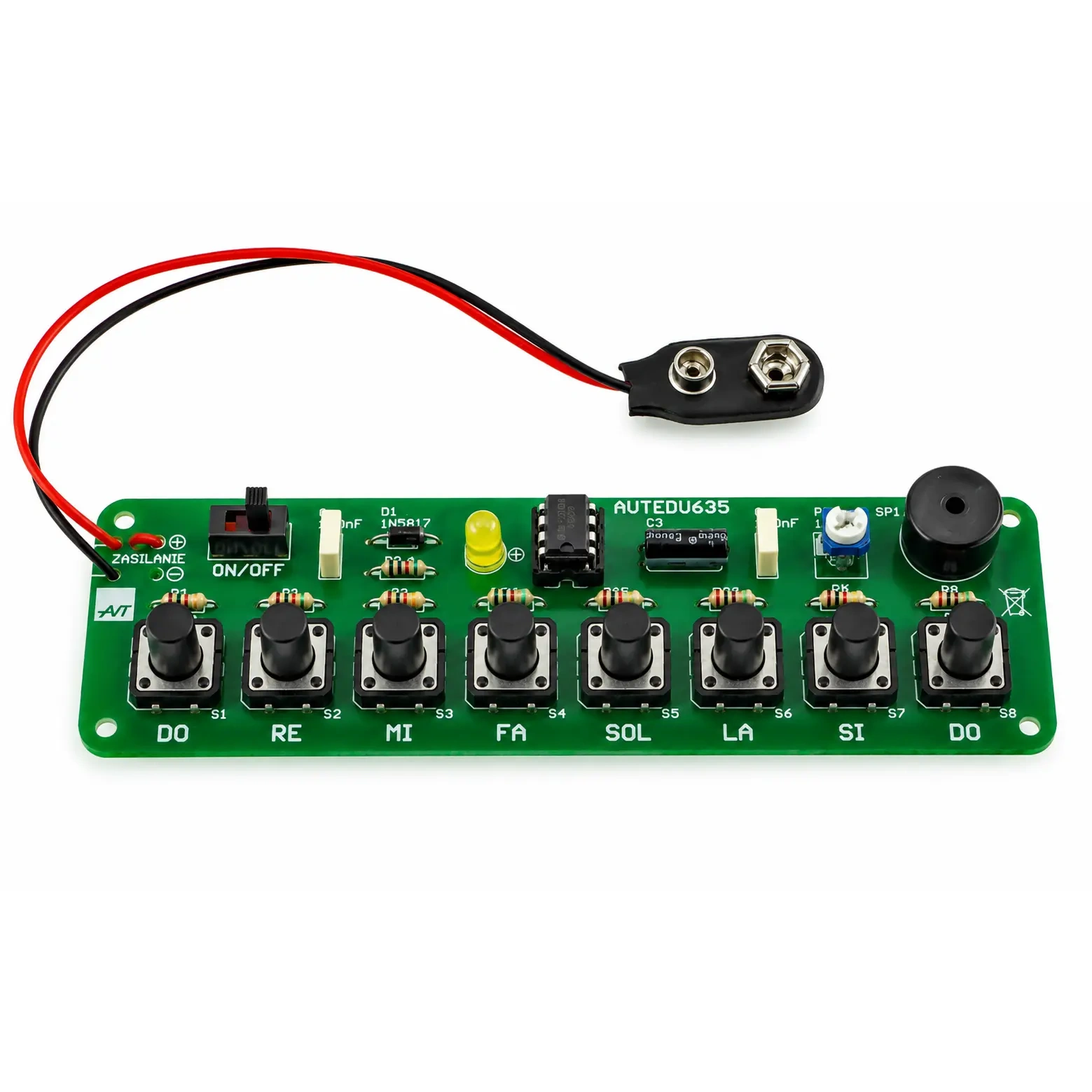

AVT EDU635 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako zabawkowa wersja pianina — naciśnięcie jednego z 8 przycisków generuje sygnał, a wbudowany głośnik piezo odtwarza odpowiedni ton. Układ wykorzystuje popularny timer NE555 i pozwala przećwiczyć lutowanie elementów THT na projekcie, który daje od razu słyszalny efekt.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego montażu i lutowania
- miniaturowa zabawkowa wersja pianina
- 8 przycisków dźwięków
- wbudowany głośnik piezo
- możliwość strojenia za pomocą potencjometru montażowego
- układ oparty na timerze NE555
- dioda LED sygnalizacyjna 5 mm
- zasilanie 9 V DC z baterii 6F22
- bateria 6F22 nie jest dołączona do zestawu
- wymiary płytki 132 × 40 mm
- poziom trudności montażu 1 / 5
Co daje ten projekt?
Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, diody, diody LED, przycisków, włącznika, układu scalonego w podstawce oraz głośnika piezo. Po uruchomieniu efekt działania jest łatwy do sprawdzenia — każdy z przycisków wywołuje dźwięk.
Projekt dobrze pokazuje, jak prosty generator na układzie NE555 może wytwarzać sygnał dźwiękowy. Naciśnięcie przycisku zmienia warunki pracy generatora, a głośnik piezo zamienia sygnał elektryczny na słyszalny ton.
Co znajdziesz w zestawie?

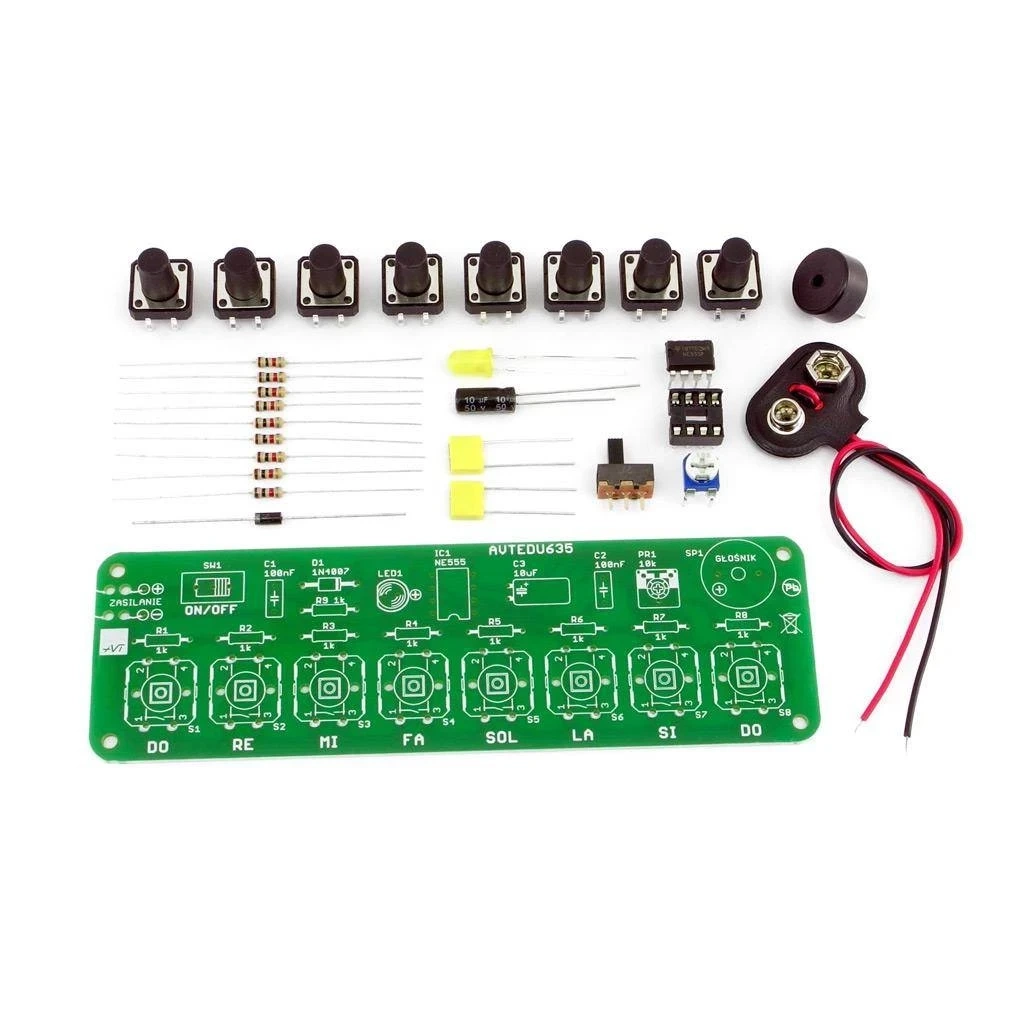

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania minipianina.
- płytka drukowana PCB 132 × 40 mm
- 8 przycisków dźwięków
- włącznik
- głośnik piezo
- układ scalony NE555 z podstawką
- potencjometr montażowy 10 kΩ
- dioda 1N4007
- dioda LED 5 mm
- rezystory 1 kΩ
- kondensatory 100 nF i 10 µF
- złączka do baterii 6F22
Co dodatkowo będzie potrzebne?
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Zasilanie: bateria 9 V typu 6F22
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Zastosowanie edukacyjne i warsztatowe
- do nauki lutowania elementów przewlekanych THT
- do ćwiczenia montażu przycisków, diody LED, układu scalonego i głośnika piezo
- do poznania podstaw działania generatora dźwięku na układzie NE555
- do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
- jako praktyczny projekt edukacyjny z natychmiast słyszalnym efektem po uruchomieniu
Projekt AVT EDU nr 635
Minipianino z 8 dźwiękami i wbudowanym głośnikiem
Układ wykorzystuje timer NE555, 8 przycisków, potencjometr montażowy oraz głośnik piezo. Naciśnięcie przycisku powoduje wygenerowanie sygnału, dzięki któremu głośnik wydaje odpowiedni ton. Potencjometr umożliwia strojenie układu, a zasilanie realizowane jest z baterii 9 V typu 6F22.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | minipianino z 8 dźwiękami |
| Liczba dźwięków | 8 |
| Przyciski dźwięków | 8 szt. |
| Generator | NE555 |
| Głośnik | piezo, wbudowany |
| Strojenie | potencjometr montażowy 10 kΩ |
| Dioda zabezpieczająca | 1N4007 |
| Dioda LED | LED 5 mm |
| Zasilanie | 9 V DC, bateria 6F22 |
| Bateria w zestawie | nie |
| Wymiary płytki | 132 × 40 mm |
| Poziom trudności montażu | 1 / 5 |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.
NE555 pracuje w układzie jako generator sygnału. W tym projekcie jego sygnał trafia do głośnika piezo i tworzy słyszalny ton.
Głośnik piezo zamienia sygnał elektryczny na dźwięk. Dzięki niemu efekt działania można sprawdzić od razu po uruchomieniu układu.
Potencjometr montażowy służy do strojenia układu. Regulacja zmienia pracę generatora i pozwala dopasować brzmienie minipianina.
Dioda LED, dioda 1N4007, kondensator elektrolityczny i układ scalony NE555 wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

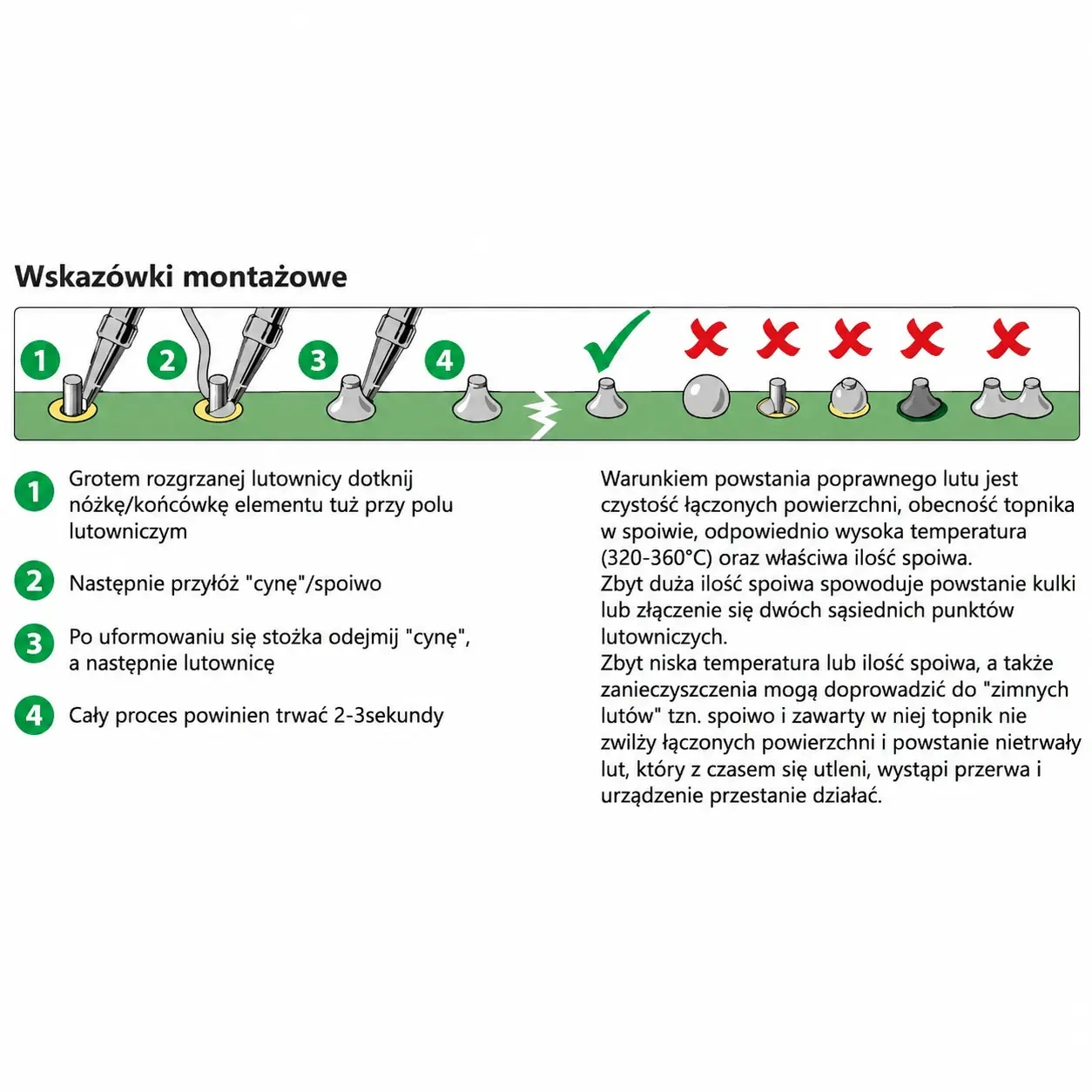

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.
Dlaczego warto wybrać AVT EDU635?
Projekt daje natychmiast słyszalny efekt po montażu — każdy z 8 przycisków uruchamia dźwięk odtwarzany przez wbudowany głośnik. To dobry zestaw do nauki lutowania THT, poznania działania generatora NE555 oraz ćwiczenia montażu przycisków, elementów spolaryzowanych i prostego układu dźwiękowego.
Najczęściej zadawane pytania
Układ działa jako minipianino. Naciśnięcie jednego z 8 przycisków generuje sygnał, a wbudowany głośnik piezo odtwarza odpowiedni ton.
Tak. Poziom trudności montażu wynosi 1 / 5, a zestaw wykorzystuje elementy przewlekane THT, które są wygodne do nauki lutowania.
Tak. To zestaw do samodzielnego montażu, dlatego elementy należy wlutować w płytkę PCB. Do pracy potrzebna jest lutownica, cyna i podstawowe akcesoria montażowe.
Układ wymaga zasilania 9 V DC z baterii 6F22. Bateria nie jest dołączona do zestawu.
Tak. Układ wykorzystuje wbudowany głośnik piezo, który odtwarza dźwięki generowane po naciśnięciu przycisków.
Potencjometr montażowy umożliwia regulację pracy generatora dźwięku, co pozwala dostroić brzmienie układu.
Tak. Szczególną uwagę trzeba zwrócić na diodę 1N4007, diodę LED, kondensator elektrolityczny i układ scalony NE555. Ich kierunek montażu musi być zgodny z oznaczeniami na płytce i instrukcji.
Projekt pozwala przećwiczyć lutowanie THT, montaż przycisków, elementów spolaryzowanych, układu scalonego w podstawce oraz podstawy działania generatora dźwięku na NE555.
W zestawie znajduje się płytka PCB i komplet elementów elektronicznych do montażu minipianina. Do pracy potrzebne są jeszcze narzędzia do lutowania oraz bateria 9 V typu 6F22.
