Co zawiera wersja AVT5465 A?
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.

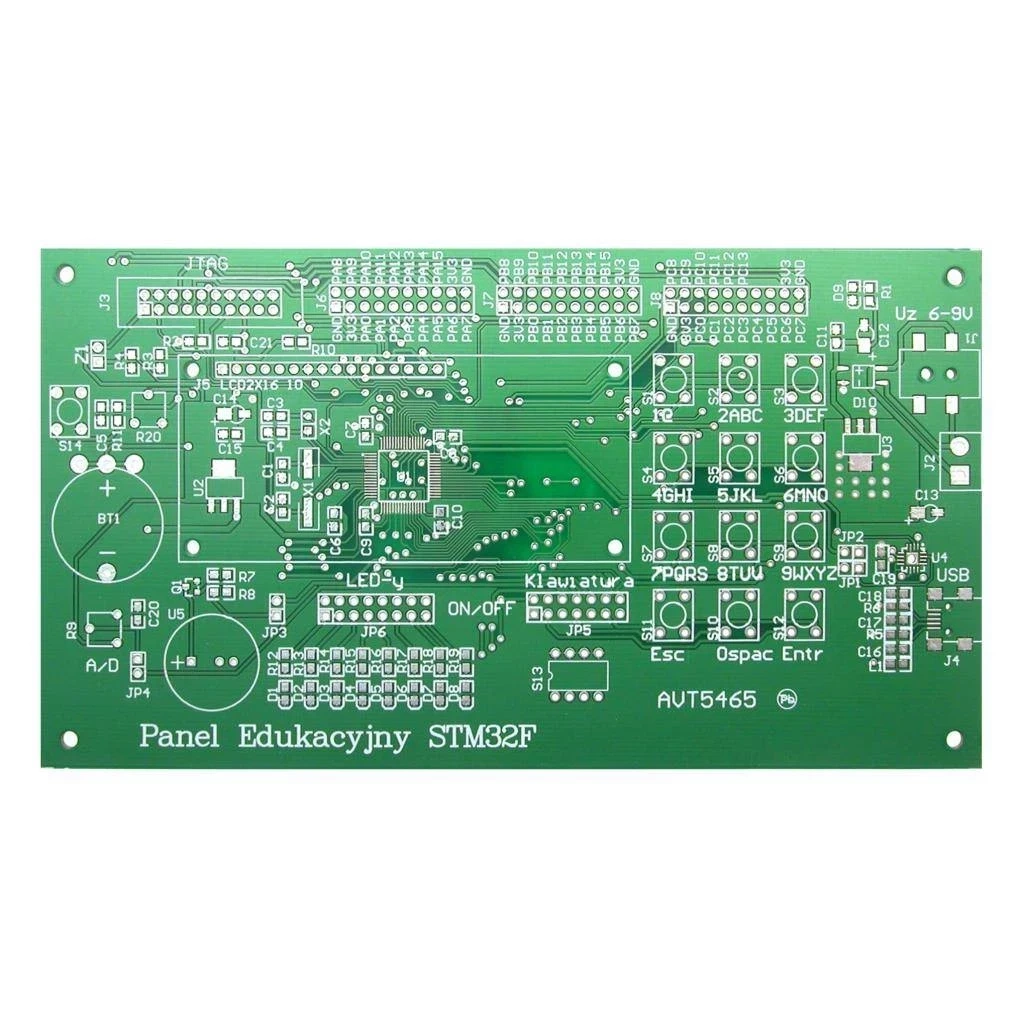

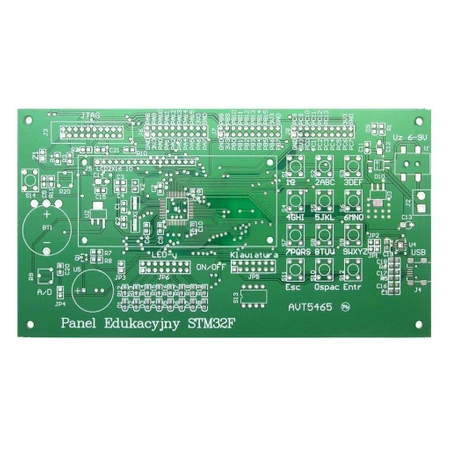

Panel edukacyjny STM32F103 - PCB do projektu AVT 5465
- Ułatwia naukę programowania STM32F103, z UART, JTAG, USB, LCD 2×16, LED, klawiaturą, buzzerem i potencjometrem ADC. Wersja A zawiera płytkę PCB.
Panel edukacyjny STM32F103 – płytka do nauki STM32 AVT5465
Płytka pozwala rozpocząć naukę programowania STM32 i testować podstawowe peryferia mikrokontrolera.
Panel edukacyjny do STM32F
AVT5465 pozwala zbudować panel edukacyjny do nauki programowania mikrokontrolerów STM32F. Głównym układem projektu jest STM32F103, a jego porty są wyprowadzone na gniazda szpilkowe, dzięki czemu można wygodnie łączyć je z peryferiami na płytce i własnymi układami testowymi.
Na płytce przewidziano diody LED, multipleksowaną klawiaturę, wyświetlacz LCD 2×16, buzzer, potencjometr do testowania przetwornika A/C, konwerter USB/UART oraz złącze JTAG. Panel sprawdza się zarówno przy pierwszych ćwiczeniach z ARM Cortex-M, jak i podczas szybkiego testowania krótkich programów oraz pomysłów układowych.
STM32F103 na pokładzie platforma do nauki programowania mikrokontrolerów STM32F i testowania kodu
UART, JTAG, LCD i peryferia diody LED, klawiatura, buzzer, LCD 2×16, USB/UART i potencjometr ADC
Płytka PCB 169×92 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów
Karta techniczna
AVT5465
Panel edukacyjny STM32F z mikrokontrolerem STM32F103RBT6, zasilaniem 6…12 V DC, interfejsami UART i JTAG, konwerterem USB/UART, LCD 2×16, klawiaturą, LED, buzzerem, potencjometrem ADC i wyprowadzonymi portami mikrokontrolera.
| Wersja | A – płytka PCB |
| Typ projektu | panel edukacyjny dla mikrokontrolerów STM32F |
| Zastosowanie | nauka programowania STM32, testowanie peryferiów i uruchamianie krótkich programów |
| Rodzina mikrokontrolera | STM32F |
| Mikrokontroler projektu | STM32F103RBT6, LQFP64 |
| Rdzeń | ARM Cortex-M3 |
| Zasilanie wejściowe | 6…12 V DC / 300 mA |
| Gniazdo zasilania | J1, DC 2,5/5,5 SMD |
| Dodatkowe złącze zasilania | J2, ARK2/300 |
| Prostownik wejściowy | D10, mostek S380 0,8 A / 380 V SMD |
| Napięcie dla LCD | 5 V ze stabilizatora LM1117MP-5.0 |
| Napięcie mikrokontrolera | 3,3 V ze stabilizatora LM1117MP-3.3 |
| Podtrzymanie RTC | bateria CR2032 z podstawką |
| Programowanie Flash | UART albo JTAG |
| Złącze JTAG | J3, IDC20 do druku |
| Programator JTAG | możliwość użycia programatora zgodnego ze ST-Link/V2 |
| Konwerter USB/UART | FT230X, QFN16 |
| Złącze USB | J4, mini USB do druku |
| Wyświetlacz | LCD alfanumeryczny 2×16 znaków |
| Regulacja kontrastu LCD | potencjometr R20 10 kΩ |
| Diody LED użytkownika | 8 diod LED D1…D8 |
| Kolory LED | czerwone D1…D3, zielone D4…D6, niebieskie D7…D8 |
| Klawiatura | multipleksowana klawiatura S1…S12 |
| Przełącznik | S13 montowany na rozłącznym gnieździe J5 |
| Reset | S14 |
| Buzzer | U5, buzzer 3 V |
| Test przetwornika A/C | potencjometr R9 10 kΩ |
| Rezonator główny | X1, kwarc 8 MHz |
| Rezonator RTC | X2, kwarc 32,768 kHz |
| Wyprowadzenia portów | J6…J8, goldpin 2×10 pin |
| Zworki konfiguracyjne | JP1…JP6 oraz Z1, zależnie od trybu pracy i programowania |
| Tryb zapisu przez UART | po połączeniu mini USB, założeniu zwór Z1, JP1 i JP2 oraz użyciu przycisku Reset |
| Tryb zapisu przez JTAG | przez złącze J3; przy debugowaniu i normalnej pracy zwora Z1 powinna pozostać rozwarta |
| Elementy montażowe | SMD 0805, SOT-23, SOT-223, QFN16, LQFP64 oraz elementy THT |
| Wymiary płytki PCB | 169×92 mm |
Wersja A – płytka PCB
AVT5465 A zawiera płytkę PCB do projektu panelu edukacyjnego STM32F103. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R12-R19: 1 kΩ, SMD 0805
- R2: 10 kΩ, SMD 0805
- R3, R4: 100 kΩ, SMD 0805
- R5, R6: 27 Ω, SMD 0805
- R7: 47 kΩ, SMD 0805
- R8: 3 kΩ, SMD 0805
- R9, R20: 10 kΩ, potencjometr nastawny
- R10: 47 Ω, SMD 0805
- R11: 100 Ω, SMD 0805
- C1-C4: 15 pF, SMD 0805
- C5-C11, C15, C19-C21: 100 nF, SMD 0805
- C12-C14: 10 µF / 16 V, elektrolityczne
- C16: 10 nF, SMD 0805
- C17, C18: 47 pF, SMD 0805
- D1-D3: diody LED SMD, czerwone
- D4-D6, D9: diody LED SMD, zielone
- D7, D8: diody LED SMD, niebieskie
- D10: mostek S380 0,8 A / 380 V, SMD
- U1: STM32F103RBT6, LQFP64
- U2: LM1117MP-3.3, SOT223
- U3: LM1117MP-5.0, SOT223
- U4: FT230X, QFN16
- Q1: BC847, SOT-23
- BT1: bateria CR2032 z podstawką
- J1: gniazdo DC 2,5/5,5, SMD
- J2: złącze ARK2/300
- J3: wtyk IDC20 do druku
- J4: mini USB, gniazdo do druku
- J5: złącze wyświetlacza LCD 2×16 oraz przełącznika S13
- J6-J8: goldpin 2×10 pin
- JP1-JP4: goldpin 1×2 ze zworką
- JP5: goldpin 7×2
- JP6: goldpin 8×2
- L1: dławik 10 mH, SMD 0805
- S1-S14: przyciski
- U5: buzzer 3 V
- X1: kwarc 8 MHz
- X2: kwarc 32,768 kHz
- Z1: zwora
- LCD alfanumeryczny 2×16 znaków
- Zworki konfiguracyjne do JP1-JP6
Notes
Mikrokontroler STM32F103 pracuje z napięciem 3,3 V. Przy podłączaniu własnych układów do J6…J8 trzeba sprawdzić, które piny tolerują współpracę z układami 5 V, a które wymagają wyłącznie poziomów 3,3 V.
Programowanie przez UART jest wygodne przy prostych lub sprawdzonych programach. Do regularnego uruchamiania kodu warto użyć programatora zgodnego ze ST-Link/V2 przez JTAG, ponieważ pozwala także debugować program.
Po zakończeniu montażu należy dokładnie sprawdzić zwarcia, szczególnie wokół STM32F103 w obudowie LQFP64 i FT230X w QFN16. Przed pierwszym uruchomieniem warto zmierzyć napięcia stabilizatorów 5 V i 3,3 V.
Uwaga: Płytka zawiera układy SMD o drobnym rastrze, w tym STM32F103RBT6 w LQFP64 i FT230X w QFN16. Montaż wymaga dobrego topnika, kontroli mostków lutowniczych i sprawdzenia napięć przed włożeniem lub podłączeniem zewnętrznych modułów.
Najczęściej zadawane pytania
Do czego służy AVT5465?
To panel edukacyjny do nauki programowania mikrokontrolerów STM32F i testowania podstawowych peryferiów, takich jak LED, klawiatura, LCD, buzzer i wejście ADC.
Jaki mikrokontroler przewidziano w projekcie?
Projekt wykorzystuje STM32F103RBT6 w obudowie LQFP64.
Jak można programować mikrokontroler?
Pamięć Flash można programować przez UART z użyciem konwertera USB/UART albo przez JTAG, na przykład programatorem zgodnym ze ST-Link/V2.
Jakie zasilanie jest wymagane?
Panel wymaga zasilania 6…12 V DC / 300 mA. Na płytce powstają napięcia 5 V dla LCD i 3,3 V dla mikrokontrolera oraz jego otoczenia.
Jakie peryferia są dostępne na płytce?
Na płytce są między innymi 8 diod LED, multipleksowana klawiatura S1…S12, przełącznik S13, LCD 2×16, buzzer i potencjometr do testowania przetwornika A/C.
Czy porty mikrokontrolera są wyprowadzone?
Tak. Dostępne porty STM32F103 wyprowadzono na gniazda J6…J8, co ułatwia eksperymenty z własnymi układami i przewodami połączeniowymi.
Czy wszystkie piny STM32 można łączyć z układami 5 V?
Nie. STM32F103 pracuje z napięciem 3,3 V, dlatego przed połączeniem z układami 5 V trzeba sprawdzić tolerancję danego pinu i opis wyprowadzeń.
Czy panel nadaje się dla początkujących?
Tak, projekt powstał jako panel edukacyjny dla osób zaczynających pracę z STM32, ale przydaje się też do szybkiego testowania programów i peryferiów przez bardziej zaawansowanych użytkowników.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A, czyli sama płytka PCB. STM32F103RBT6, FT230X, stabilizatory LM1117, LCD, diody LED, przyciski, buzzer, rezonatory, złącza, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
