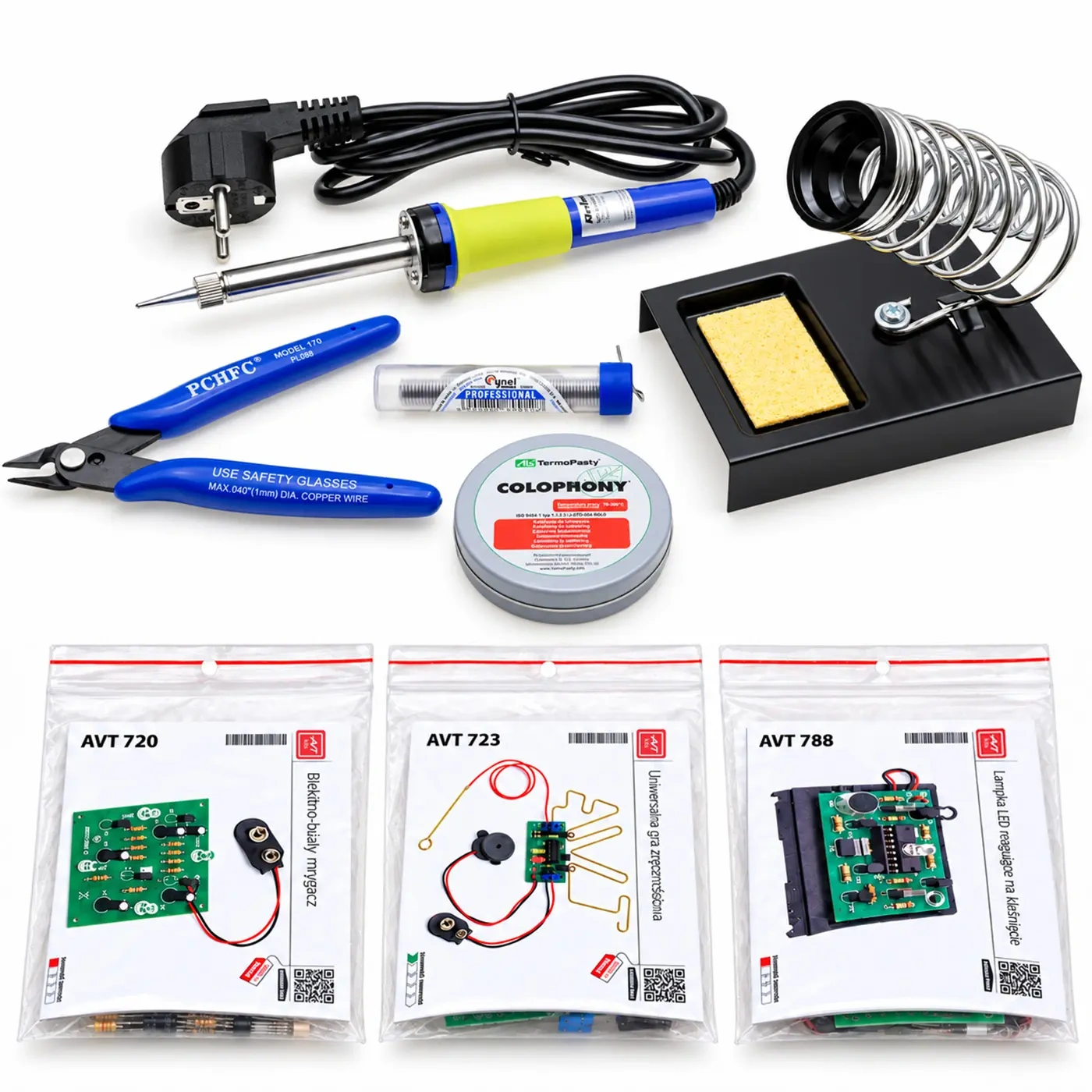

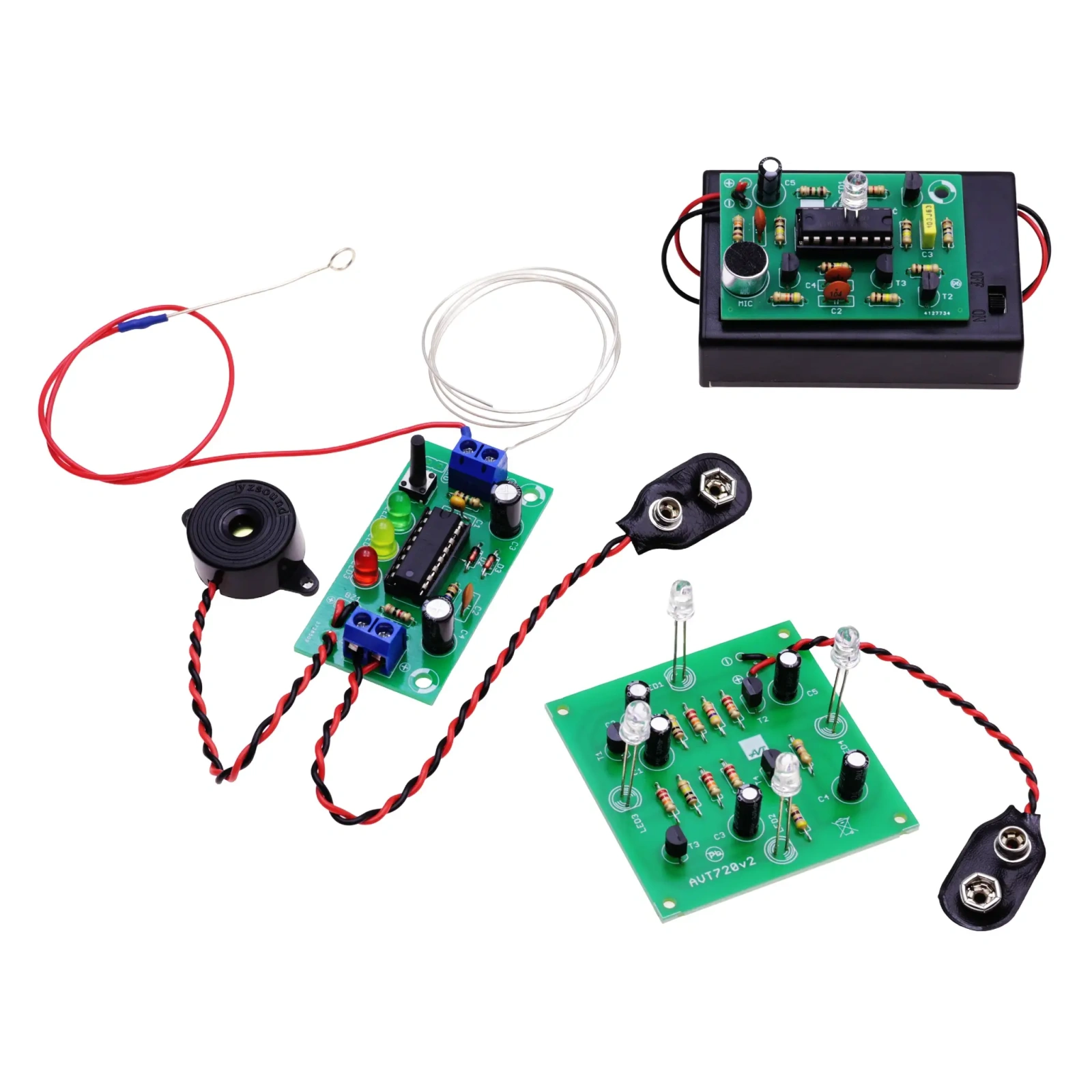

AVTPSE to pakiet startowy do nauki elektroniki, który zawiera komplet narzędzi do lutowania przewlekanego oraz trzy kity AVT do samodzielnego montażu: mrygacz LED AVT720, grę zręcznościową AVT723 i lampkę reagującą na klaśnięcie AVT788. Wszystkie elementy kitów są przewlekane (THT), a każdy kit ma płytkę drukowaną z opisem rozmieszczenia elementów i instrukcję montażu.

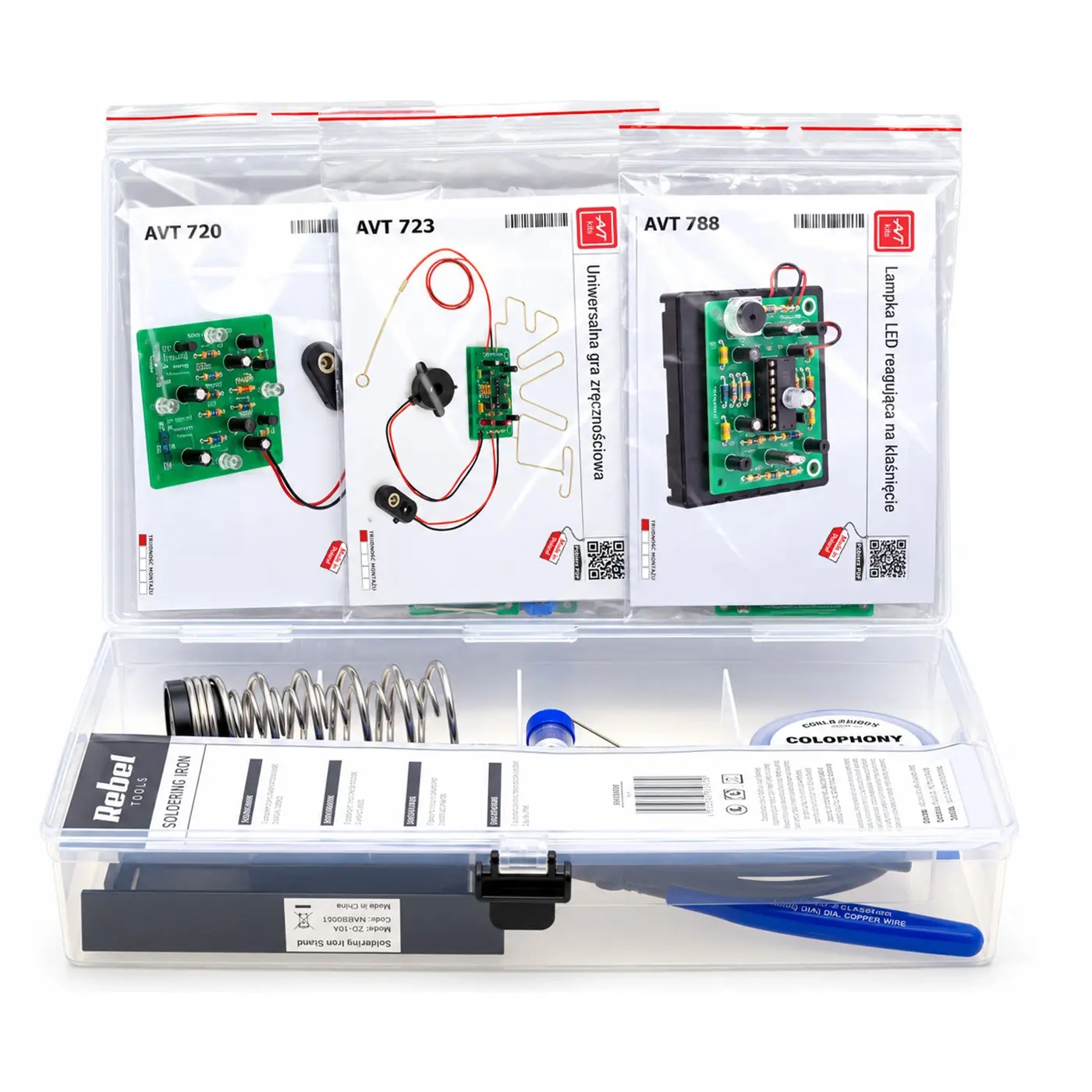

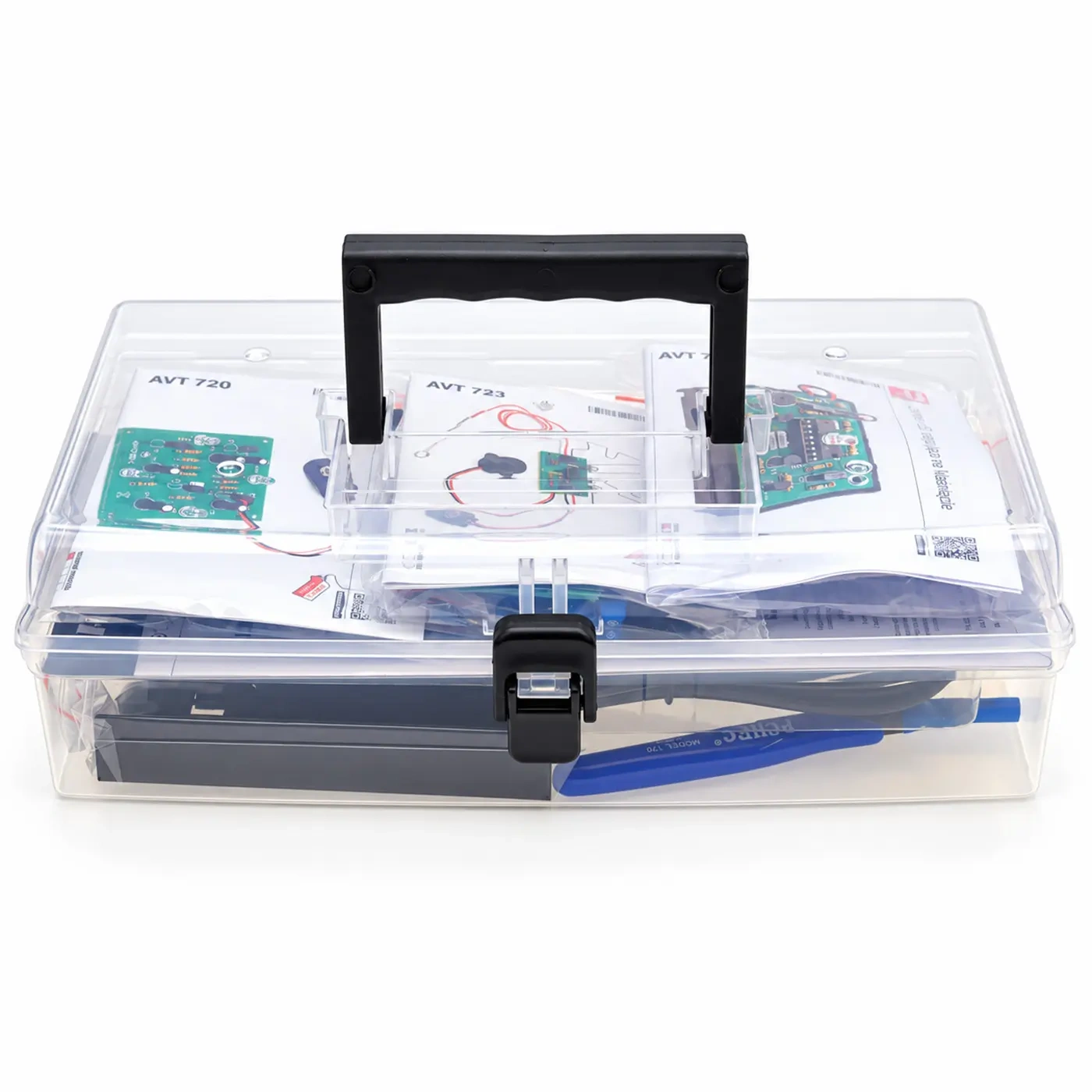

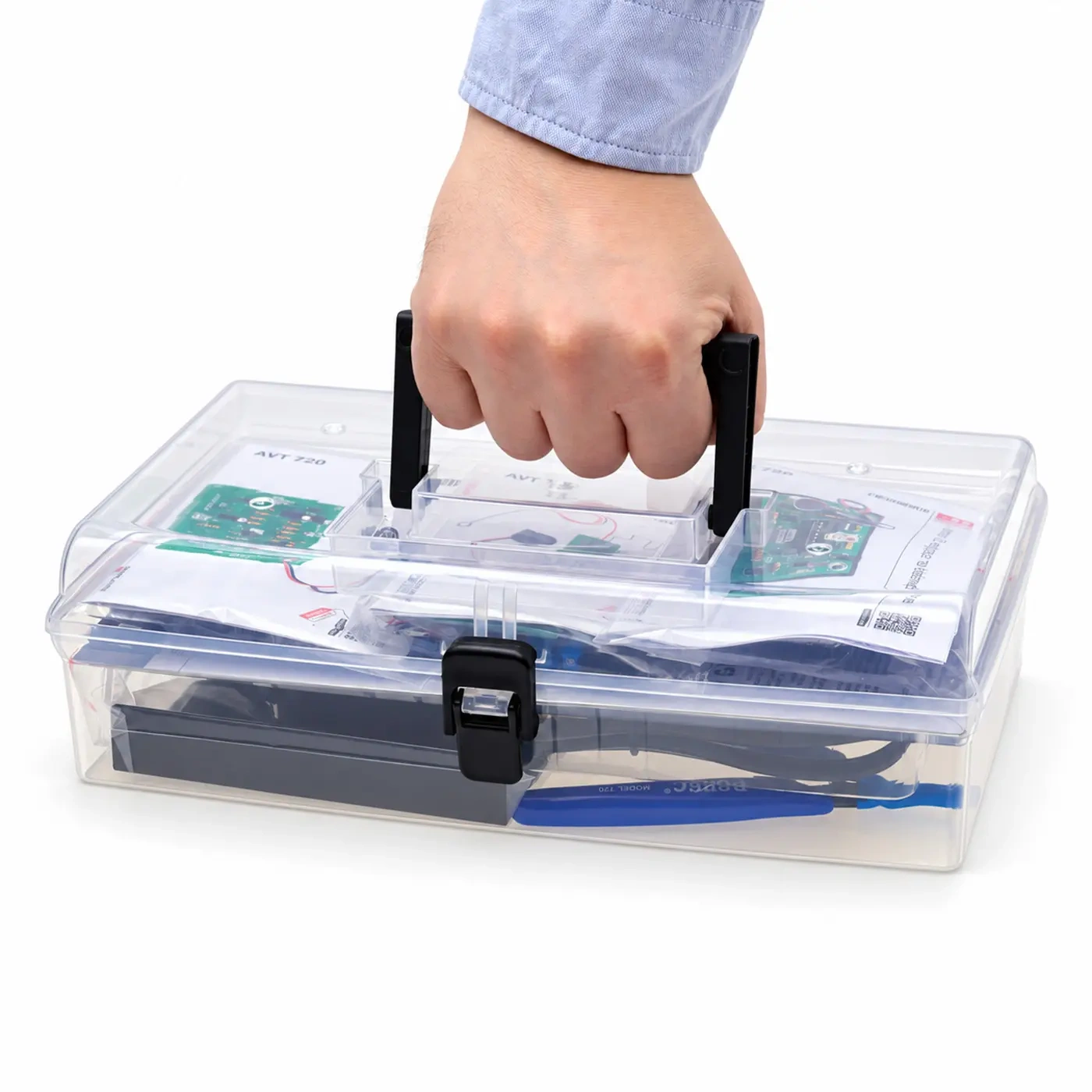

Trzy układy różnią się zasadą działania: multiwibrator tranzystorowy, licznik CMOS 4017 zliczający błędy oraz wzmacniacz z mikrofonem elektretowym sterujący przerzutnikiem. Po zmontowaniu każdy z nich działa od razu, bez programowania i strojenia, więc efekt lutowania widać natychmiast. Całość mieści się w przezroczystym pudełku z rączką o wymiarach 295 × 195 × 85 mm.
AVT720 - błękitno-biały mrygacz. Dwie białe i dwie niebieskie diody LED migają naprzemiennie, a tempo migania płynnie się zmienia. Efekt daje drugi, wolniejszy multiwibrator, który moduluje częstotliwość pierwszego. Zasilanie 9-15 V, pobór prądu ok. 9 mA przy 9 V.

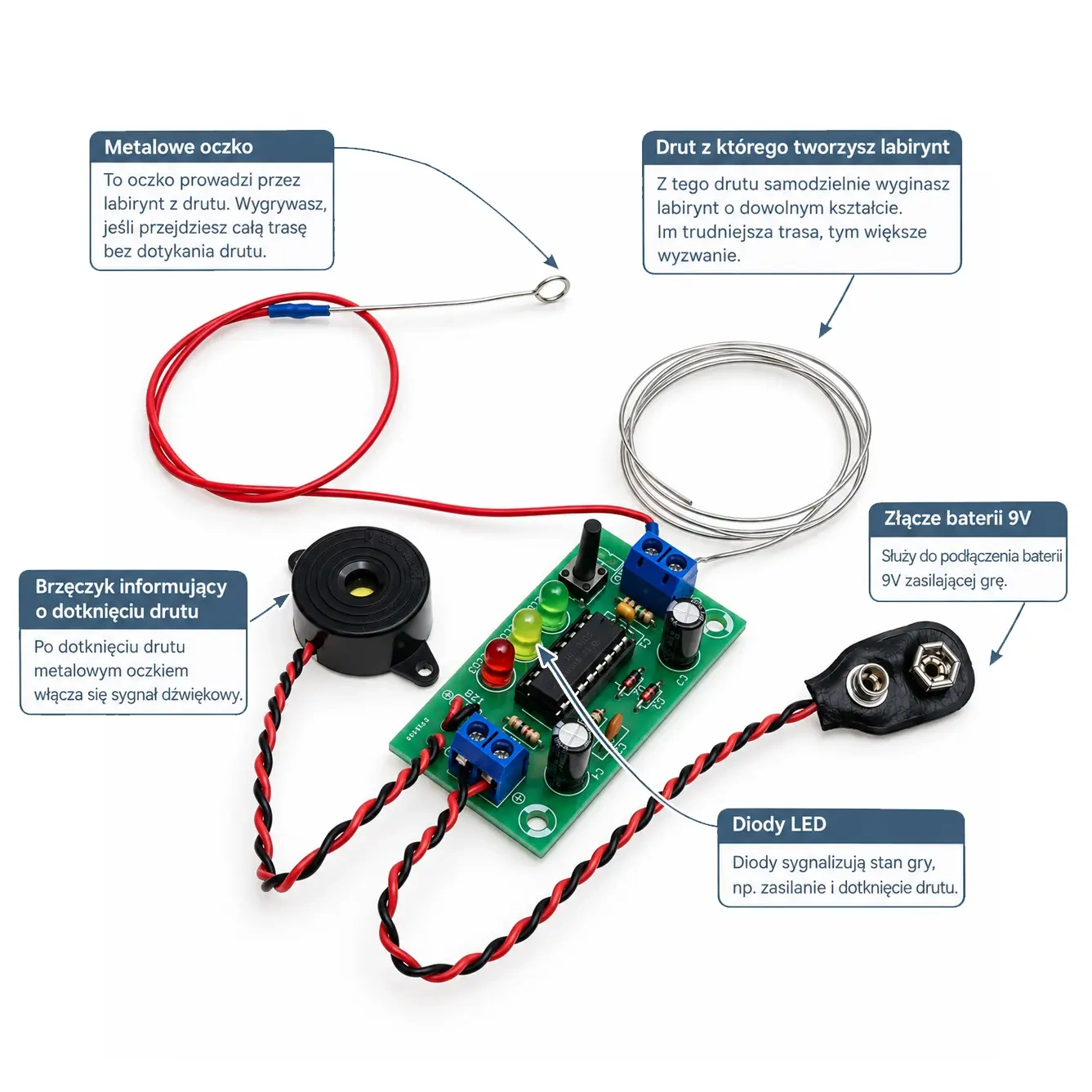

AVT723 - uniwersalna gra zręcznościowa. Metalowe oczko prowadzi się wzdłuż trasy wygiętej z drutu. Każde dotknięcie trasy uruchamia brzęczyk i zapala kolejną diodę LED; układ dopuszcza dwa błędy, trzeci kończy grę ciągłym sygnałem. Przycisk zeruje licznik. Kształt i długość trasy wyznaczają stopień trudności.
AVT788 - lampka LED reagująca na klaśnięcie. Pojedyncze klaśnięcie włącza białą diodę LED, kolejne ją wyłącza. Wzmacniacz wzmacnia głównie wysokie częstotliwości, więc układ słabo reaguje na mowę czy muzykę. Płytka mocuje się na koszyku na 3 baterie AA z włącznikiem.
Najprościej zacząć od AVT720: ma wyłącznie elementy dyskretne, a instrukcja prowadzi przez montaż w kolejności od rezystorów do kondensatorów elektrolitycznych. W AVT723 i AVT788 pojawia się układ 4017 - lutuje się wtedy podstawkę, a scalak wkłada na końcu, z wycięciem obudowy zgodnym z nadrukiem na płytce. Grot przed pierwszym lutem pokrywa się cienką warstwą cyny, a między lutami przeciera o wilgotną gąbkę w podstawce. Po zmontowaniu każdej płytki przed podłączeniem zasilania warto obejrzeć luty pod kątem zwarć między sąsiednimi polami.

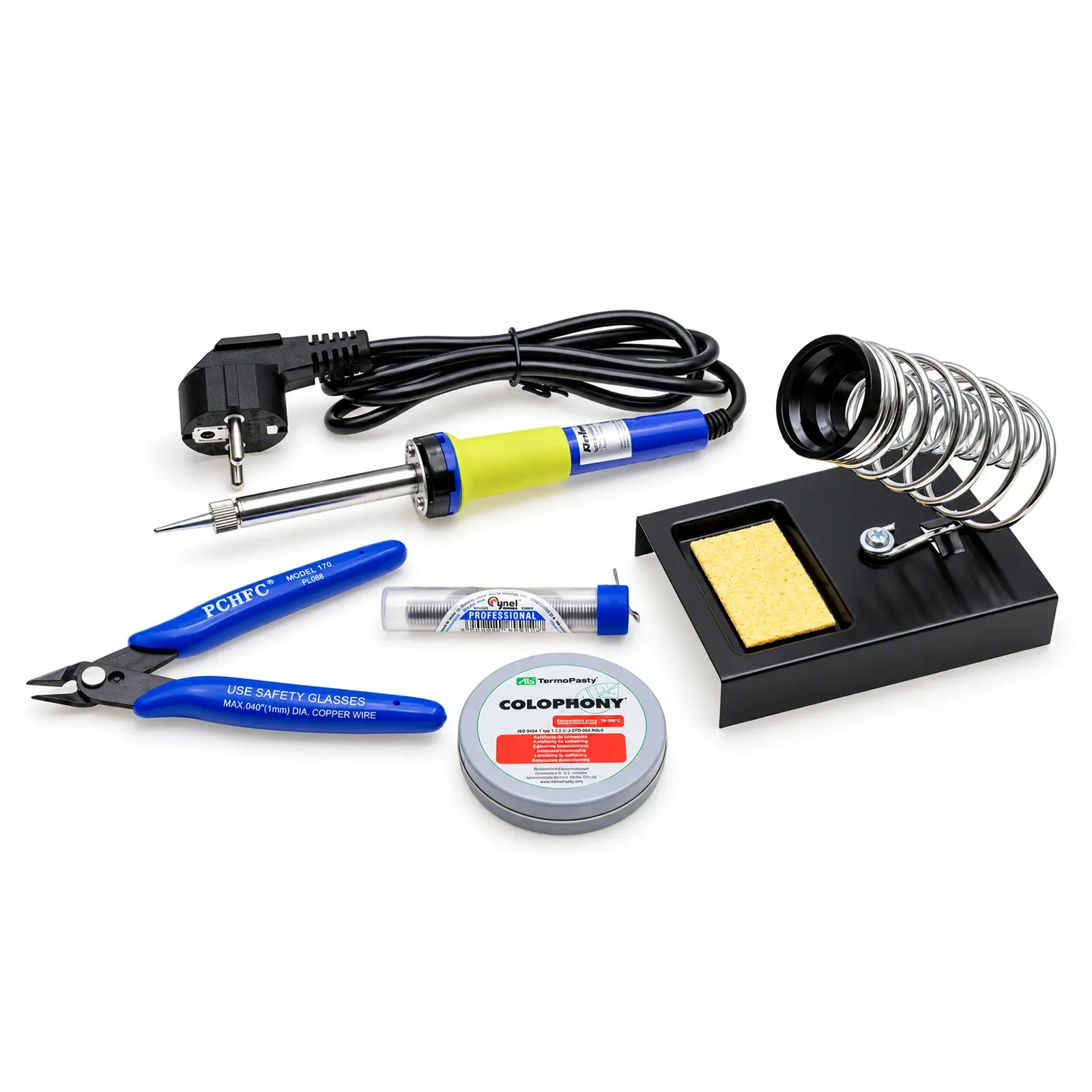

Nie, do lutowania wystarczy zawartość pakietu: lutownica, podstawka z gąbką, cyna, kalafonia i cążki boczne do przycinania wyprowadzeń. Baterii nie ma w zestawie - do uruchomienia układów potrzebna jest bateria 9 V do AVT720 i AVT723 oraz 3 baterie AA do AVT788.
Tak, wszystkie trzy kity mają elementy przewlekane i instrukcję z zalecaną kolejnością montażu oraz oznaczeniem elementów biegunowych. Układy nie wymagają programowania ani regulacji - poprawnie zlutowane działają od razu po podłączeniu zasilania.
Tak, układ pracuje w zakresie 9-15 V DC, więc obejmuje napięcie akumulatora 12 V. Z baterii 9 V pobiera ok. 9 mA.
W typowych warunkach nie - wzmacniacz w AVT788 wzmacnia głównie wysokie częstotliwości, charakterystyczne dla klaśnięcia. Silne, ostre dźwięki w pobliżu mikrofonu, na przykład stuknięcie o blat, mogą jednak przełączyć lampkę. Włącznik na koszyku baterii odcina zasilanie, gdy lampka nie jest potrzebna.
Przez kształt i długość trasy wygiętej z drutu. Więcej zakrętów i ciasnych łuków oznacza większe ryzyko dotknięcia trasy oczkiem; układ zlicza dwa błędy, a trzeci kończy grę.
