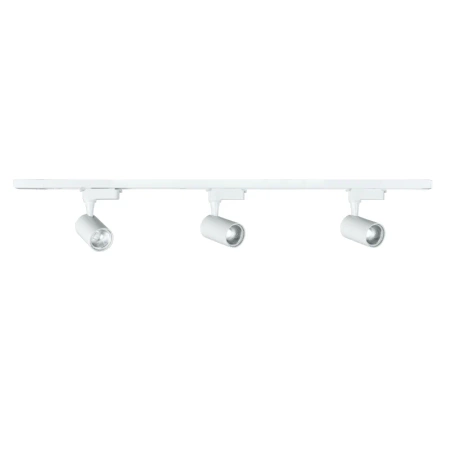

Oświetlenie szynowe X-LINE - zestaw: 3x reflektor LED 5W + 1m szyna + złączki, kolor biały

Zestaw oświetlenia szynowego X-LINE: 1x szyna 1-metrowa + 3x reflektor 5W - biały

Zestaw oświetlenia szynowego jest kompletny układem oświetleniowym, ale może stanowić również bazę do rozpoczęcia instalacji oświetlenia szynowego, jeśli planujesz jego rozbudowę.

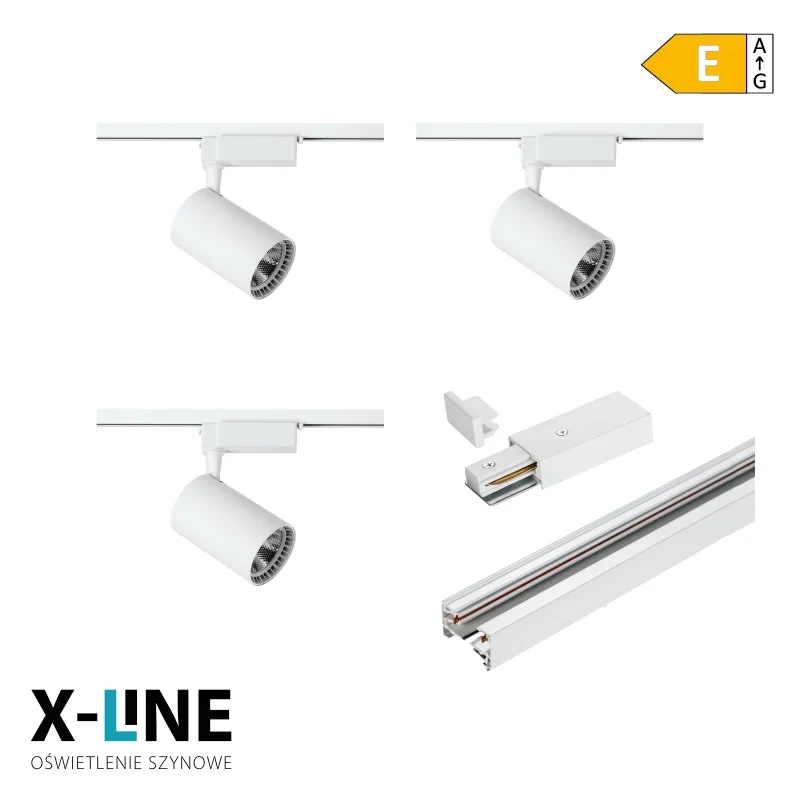

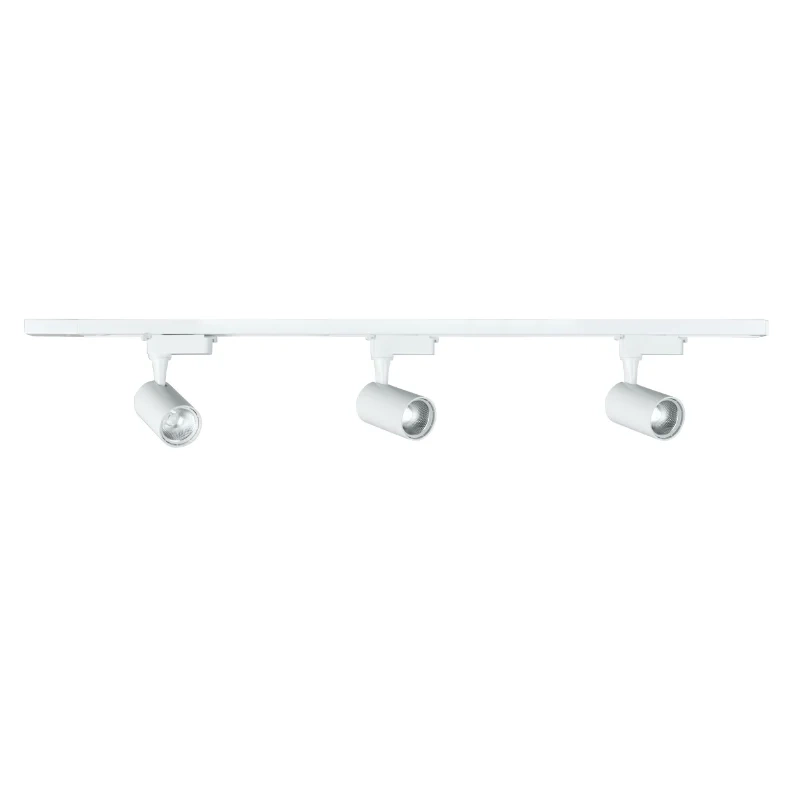

W zestawie szynowym X-LINE znajdują się jedna szyna 1-fazowa STS długości 1 m, trzy reflektory STR o mocy 5 W oraz złączki końcowe.

Wszystkie elementy zestawu STR-3X5W stworzą gustowne oświetlenie i doskonale wkomponują się do każdego wnętrza.

System oświetlenia szynowego serii X-LINE, marki DPM to system 1-fazowy, pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

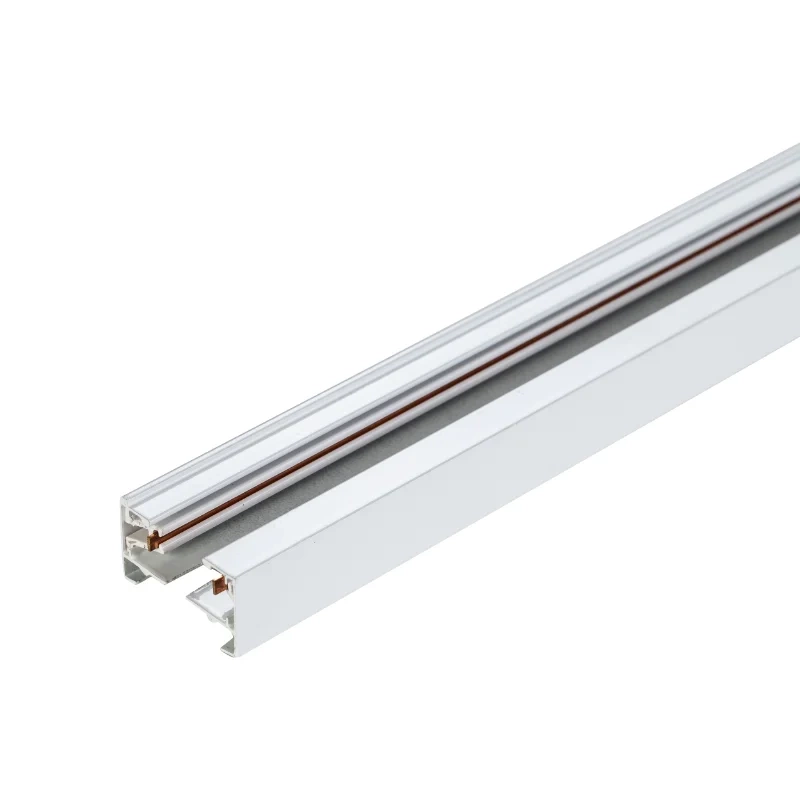

Szyna oświetleniowa 1-metrowa biała

Szyna stanowi podstawę montażu oświetlenia szynowego. Umożliwia instalację reflektorów oraz lamp wiszących.

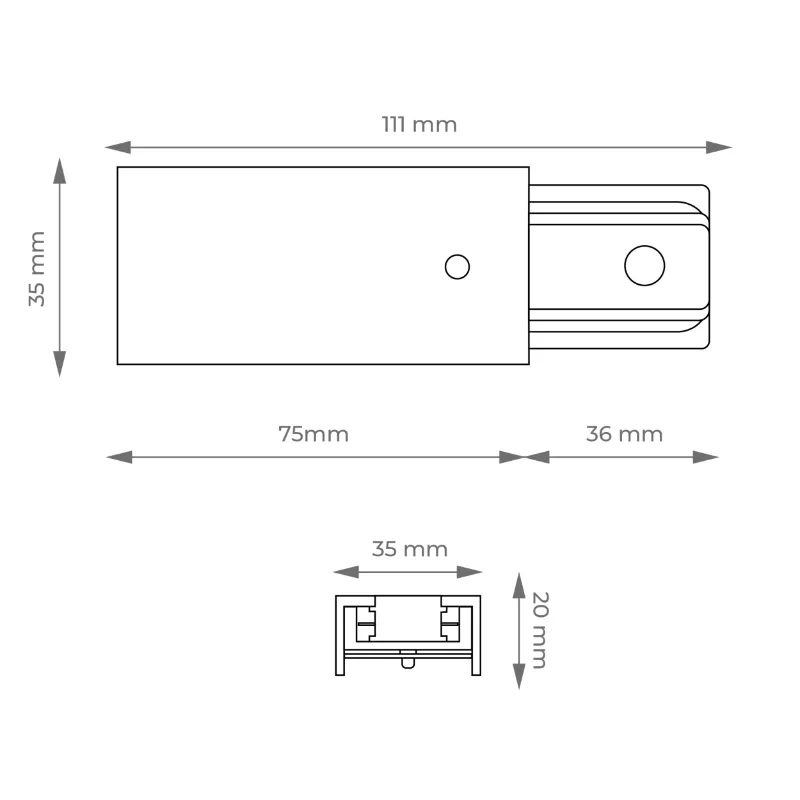

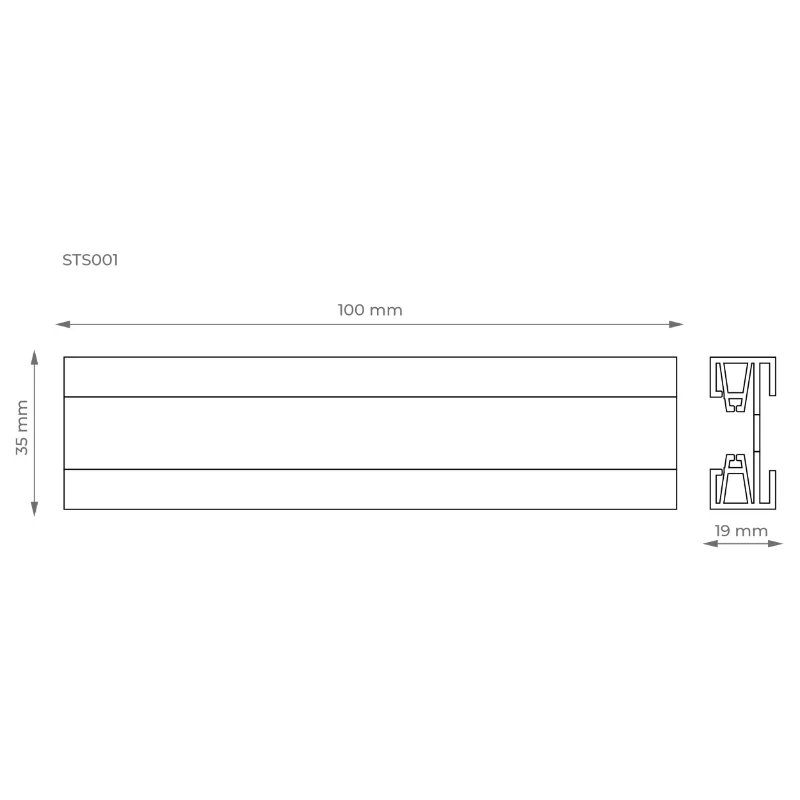

Szyna zbudowana jest z lekkiego profilu aluminiowego o szerokości 35 mm i wysokości 20 mm. Mały i lekki profil pozwala na stworzenie minimalistycznego i nowoczesnego systemu oświetlenia w pomieszczeniu. Do szyny dodawane są złączki końcowe oraz złączki zasilające umożliwiające podłączenie szyny bezpośrednio do sieci.

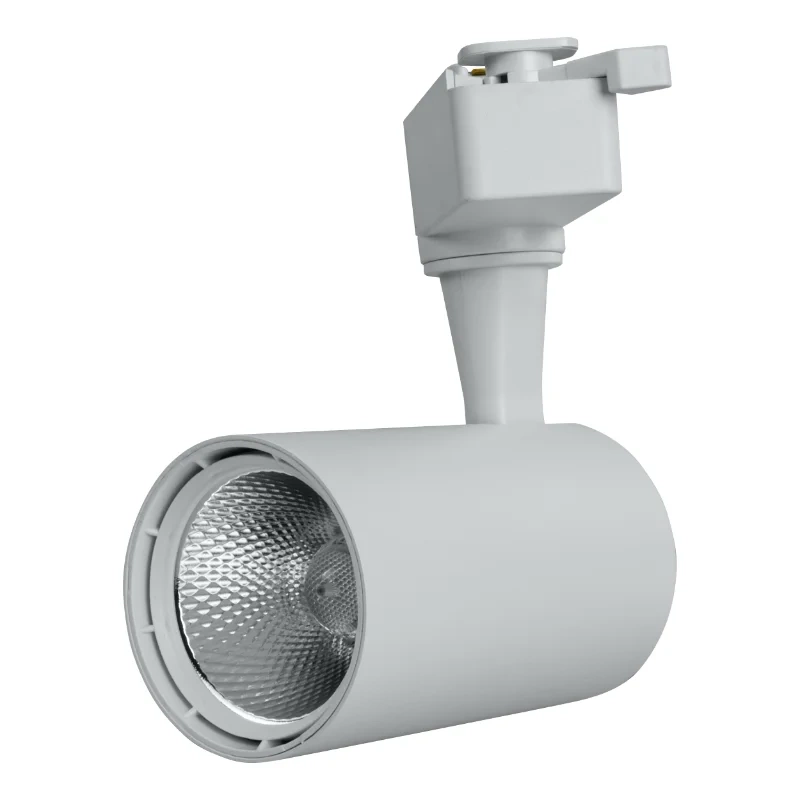

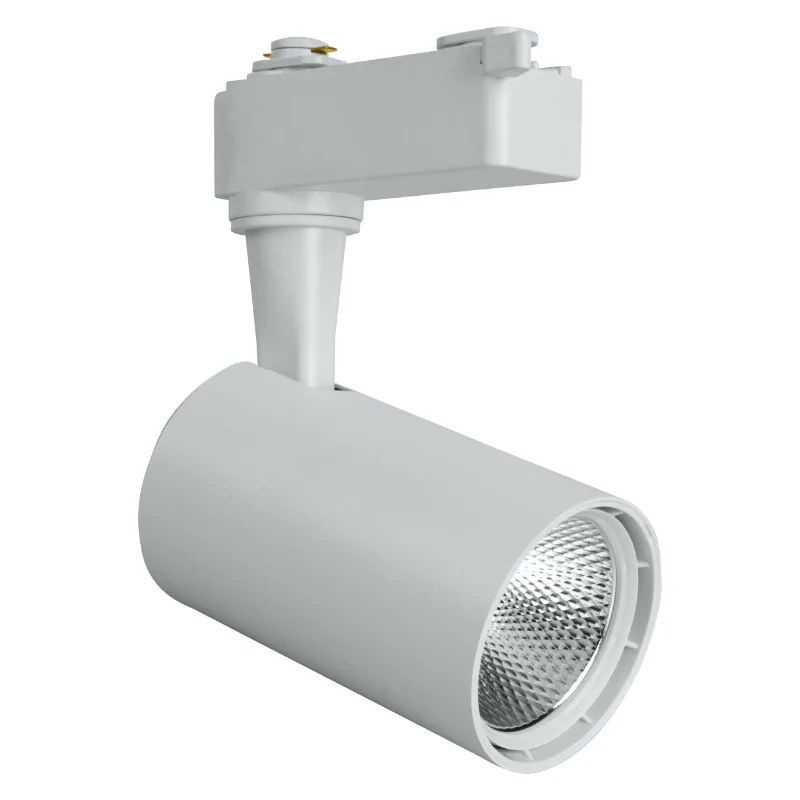

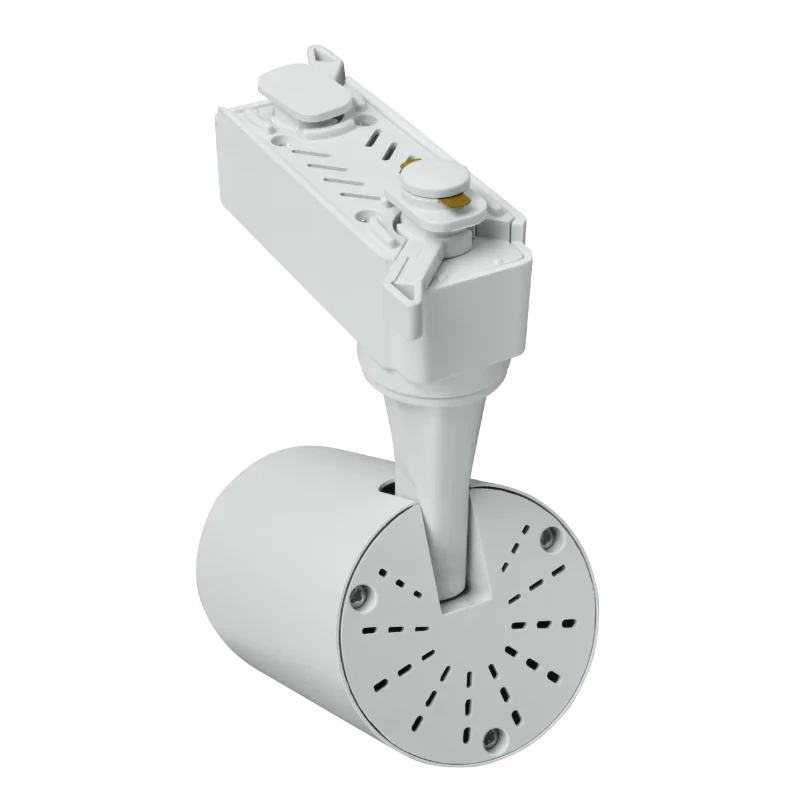

Reflektory szynowe 5 W białe

Reflektory szynowe montuje się na szynach oświetleniowych. Każdy z trzech reflektorów posiada diody LED typu COB o mocy 5 W i strumieniu świetlnym 497 lm, co odpowiada tradycyjnej żarówce o mocy 40 W.

Światło, które wytwarzają posiada neutralną barwę 4100 K. Jest to najbardziej uniwersalna barwa światła pasująca zarówno do biura jak i pomieszczenia domowego.

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

Bazowym produktem systemu szynowego X-LINE są szynoprzewody. Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V, oraz zaślepkę końcową.

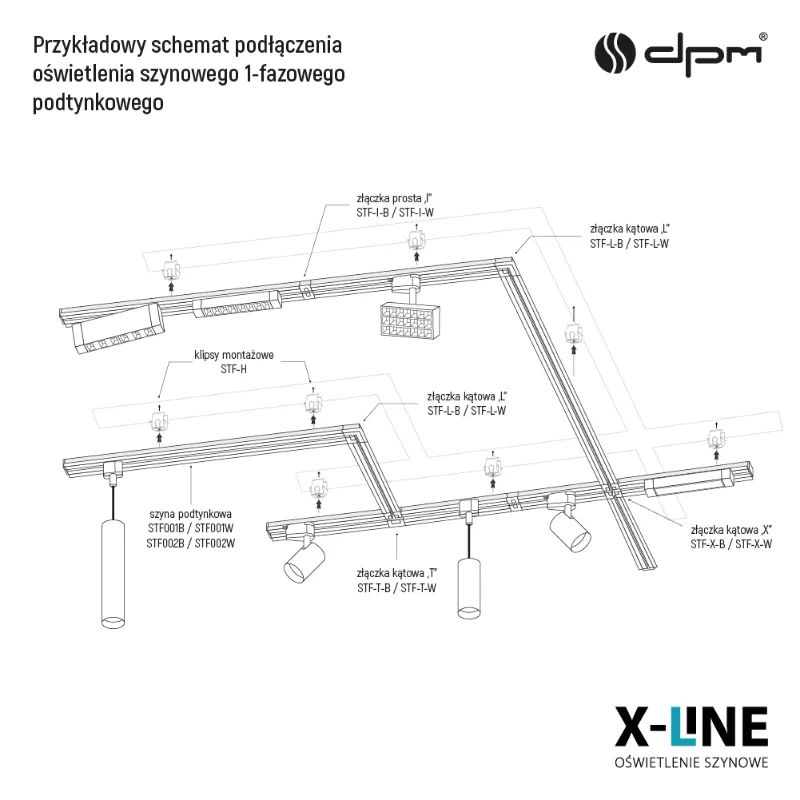

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I, T, X, L, oraz złączki elastycznej.

Źródła światła można dobrać dowolnie z szerokiej oferty produktów X-LINE i skomponować oświetlenie według indywidualnych potrzeb. Reflektory, lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny. Używając złączki STAB / STAW, która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż zestawu szynowego

Montaż zestawu szynowego należy rozpocząć od instalacji szynoprzewodów. Można połączyć je złączką z zestawu i zamontować jeden ciąg szynowy lub zamontować dwie szyny osobno (przewody zasilające należy podpiąć w złączce zasilającej końcowej raz przy zastosowaniu złączki "I" lub dwa razy do każdej szyny osobno w przypadku opcji bez złączki "I"). Istnieje możliwość montażu podwieszanego przy dodatkowym zakupie zestawu linkowego STPW / STPB. Na koniec wystarczy zamontować reflektory.

Instalacja szynoprzewodów polega na podłączeniu kabli zasilających sieci AC 230 V do złączki zasilającej na końcu szyny i przymocowaniu szyny do sufitu lub ściany przy użyciu wkrętów. Należy odkręcić śrubki, umieścić kołki w ścianie / suficie i następnie przyłożyć i przykręcić szynę.

W przypadku montażu podwieszanego należy użyć zestawu linkowego STPW / STPB. Wsunąć i przykręcić blaszkę do szyny, a linkę przymocować do sufitu przy pomocy kołków i śrubek (zaleca się stosować 2 zestawy linkowe na 1 m bieżący szyny).

Uwaga! Jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np. na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny. Jedna złączka zasilająca na 20 m szynoprzewodów.

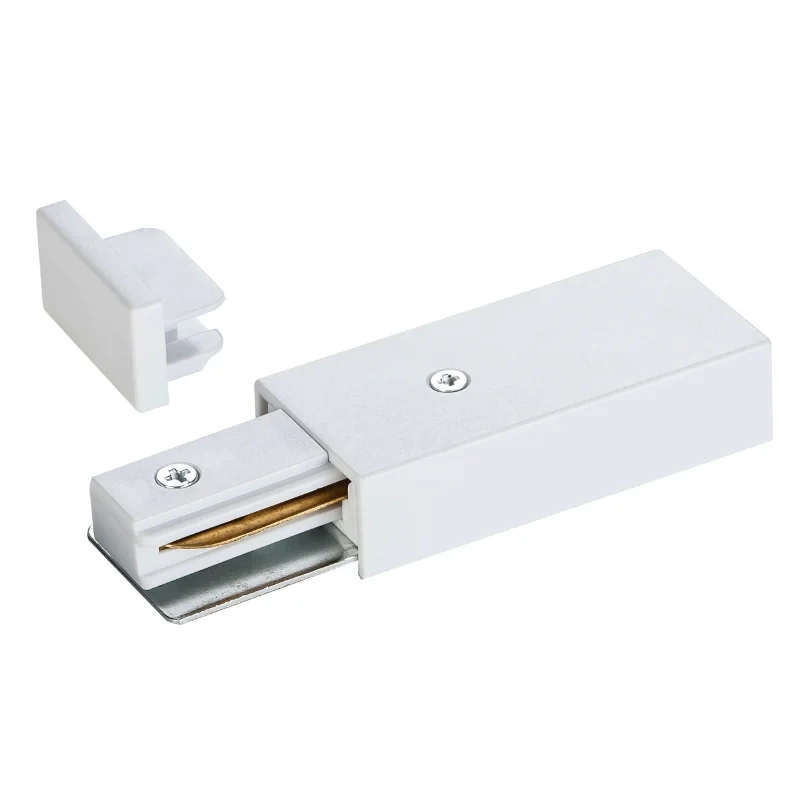

Montaż złączek jest bardzo prosty. Należy w pierwszej kolejności odkręcić śrubki od złączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki z powrotem.

Instalacja wszystkich dostępnych źródeł światła w szynoprzewodach przebiega w ten sam sposób. Wystarczy przyłożyć lampę / reflektor lub złączkę STAB / STAW z własną lampą do szyny i przesunąć do końca blokadę / zatrzask, który przymocuję źródło światła do szyny oraz doprowadzi do niego prąd z szynoprzewodu.

Cechy charakterystyczne STR-3X5W:

• Rodzaj: zestaw szynowy.
• System szynowy: 1-fazowy X-LINE DPM.
• Zawartość zestawu: 3 x reflektor STR-5W-W, 1 x szyna STS001W, złączki końcowe, wkręty i kołki do montażu.
• Źródło światła reflektora: LED typu COB.
• Moc reflektora: 5 W
• Barwa światła reflektora: 4100 K (neutralny biały).
• Strumień świetlny reflektora: 497 lm
• Wymiary szyny: 3,4 x 2 x 100 cm

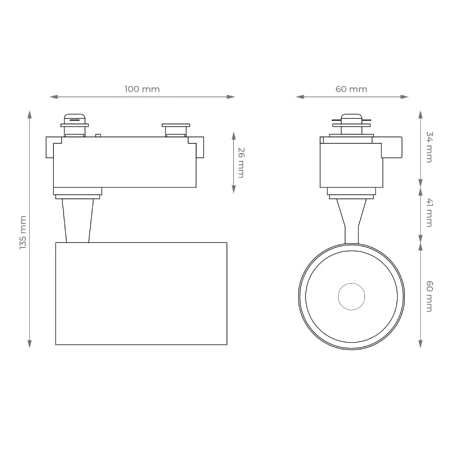

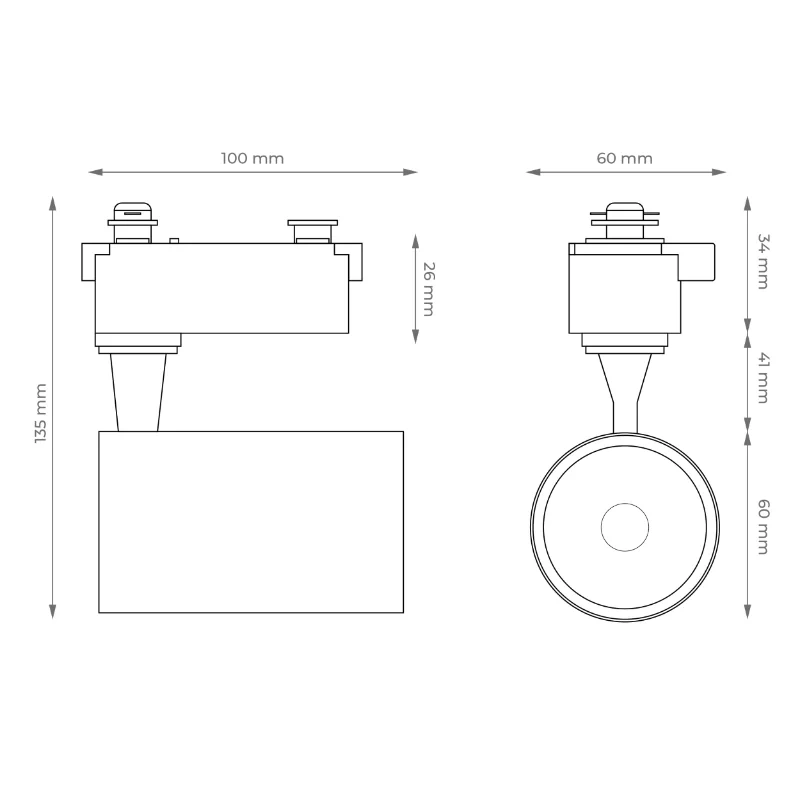

• Wymiary reflektora: 6 x 6 x 10 cm
• Zasilanie: AC 230 V~
• Materiał: aluminium.
• Kolor: biały.
• Stopień ochrony: IP20.

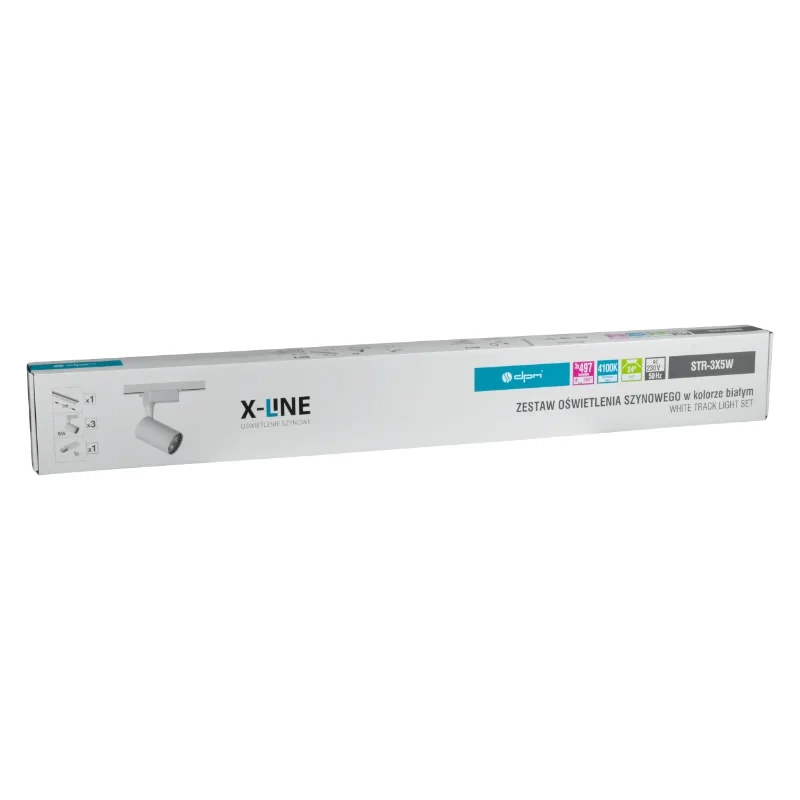

• Opakowanie: karton.
